Solar-Log Base Energiemanagementsystem – Gewerbe & Ausland
Normaler Preis
€503,23
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Leistungsgrenze mitwachsen lassen:
Base 15 und 15V2 können per passender Lizenz von 15 auf 30 kWp erweitert werden, Base 100 von 100 auf 250 kWp. -
Anlagendaten zusammenführen:
Freigegebene Wechselrichter und Messgeräte lassen sich in ein gemeinsames Monitoring einbinden. Die Auswahl bleibt an die konkrete Komponentenfreigabe gebunden. -
Schnittstellen bedarfsgerecht ergänzen:
MOD I/O erweitert digitale Signale, MOD 485 die serielle Kommunikation. So lässt sich die Base an zusätzliche Anschlussaufgaben anpassen. -
Erzeugung und Verbrauch berücksichtigen:
Mit geeigneter Messtechnik und steuerbaren Komponenten unterstützt die Plattform Smart-Energy-Anwendungen innerhalb des geplanten Gesamtsystems. -
Kompakte Hutschienenmontage:
Das 53,6 mm breite Gehäuse lässt sich platzsparend in die Geräteverteilung integrieren. Netzteil und Erweiterungsmodule werden nach dem tatsächlichen Projektbedarf ergänzt.
Beschreibung

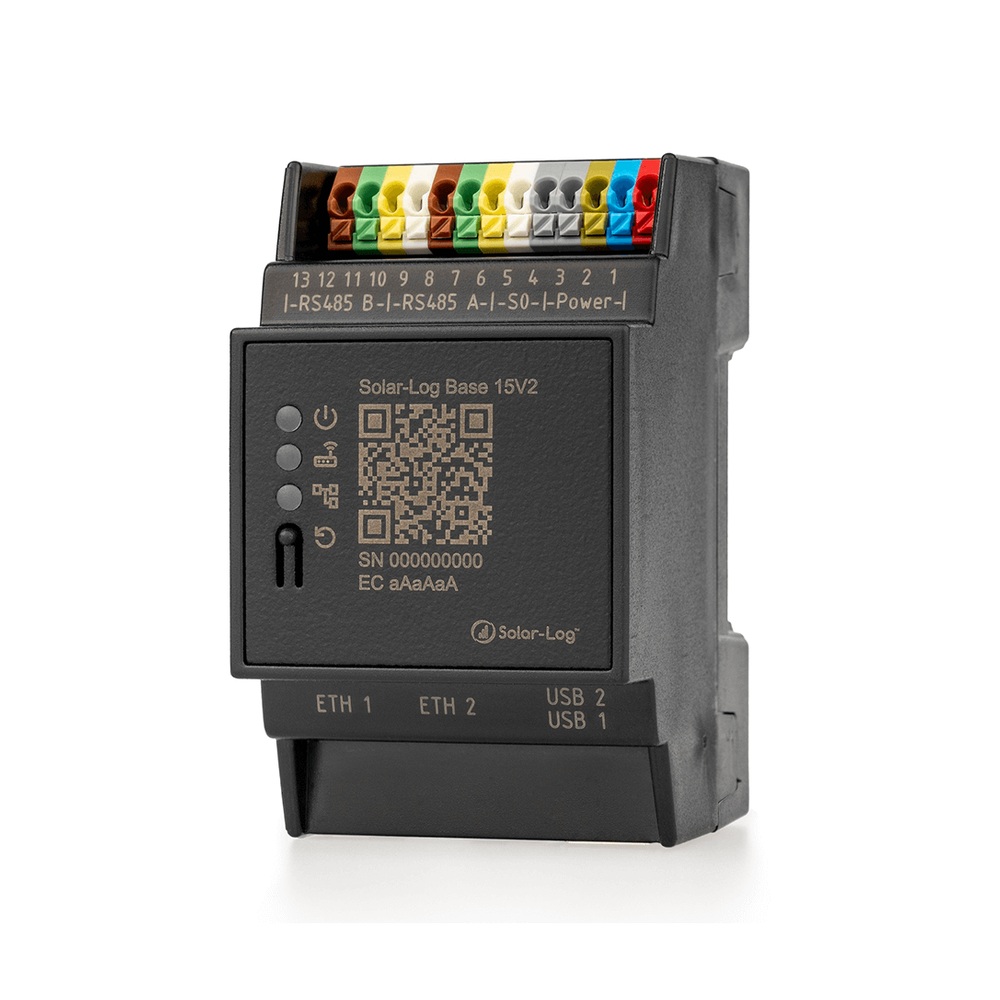

Der Solar-Log Base ist ein modular aufgebautes Energiemanagement- und Monitoring-System für Photovoltaikanlagen. Base 15 und Base 15V2 unterstützen bis zu 15 kWp, Base 100 bis zu 100 kWp und Base 2000 bis zu 2.000 kWp Anlagenleistung. Passende Erweiterungslizenzen erhöhen die Grenze bei Base 15 und 15V2 auf 30 kWp sowie bei Base 100 auf 250 kWp. Der Base 15V2 besitzt im Unterschied zum Base 15 kein Display.
Für die Anbindung stehen zwei RS485-Schnittstellen beziehungsweise alternativ eine RS422-Schnittstelle, Ethernet, S0 und USB zur Verfügung. Wechselrichter, Energiezähler und weitere Komponenten müssen für das konkrete Solar-Log-System freigegeben sein. Die beiden Ethernet-Anschlüsse arbeiten nicht als Netzwerk-Switch; Ethernet 2 ist für die Anbindung von Komponenten vorgesehen.
Die Base-Plattform unterstützt Anlagenüberwachung, Einspeisemanagement und Smart-Energy-Anwendungen. Umfang und Umsetzung hängen von den angeschlossenen Geräten, der Firmware und gegebenenfalls zusätzlichen Lizenzen ab. Mit MOD I/O lassen sich digitale Ein- und Ausgänge ergänzen, mit MOD 485 weitere serielle Schnittstellen. Pro Base ist jeweils höchstens ein Modul dieser beiden Typen vorgesehen.
Das kompakte Gerät wird auf der Hutschiene montiert. Ein Netzteil gehört nicht zum Lieferumfang. Versorgungsspannung und Leistungsbedarf müssen zur gesamten Geräteanordnung passen; besondere Anschlusskonfigurationen können eine 12-V- statt einer 24-V-Versorgung erfordern. Vor Bestellung sind deshalb Anlagenleistung, konkrete Komponentenfreigaben, Schnittstellenbelegung und benötigte Softwarefunktionen gemeinsam zu prüfen. Eine passende Leistungsgröße allein ersetzt diese Systemplanung nicht.

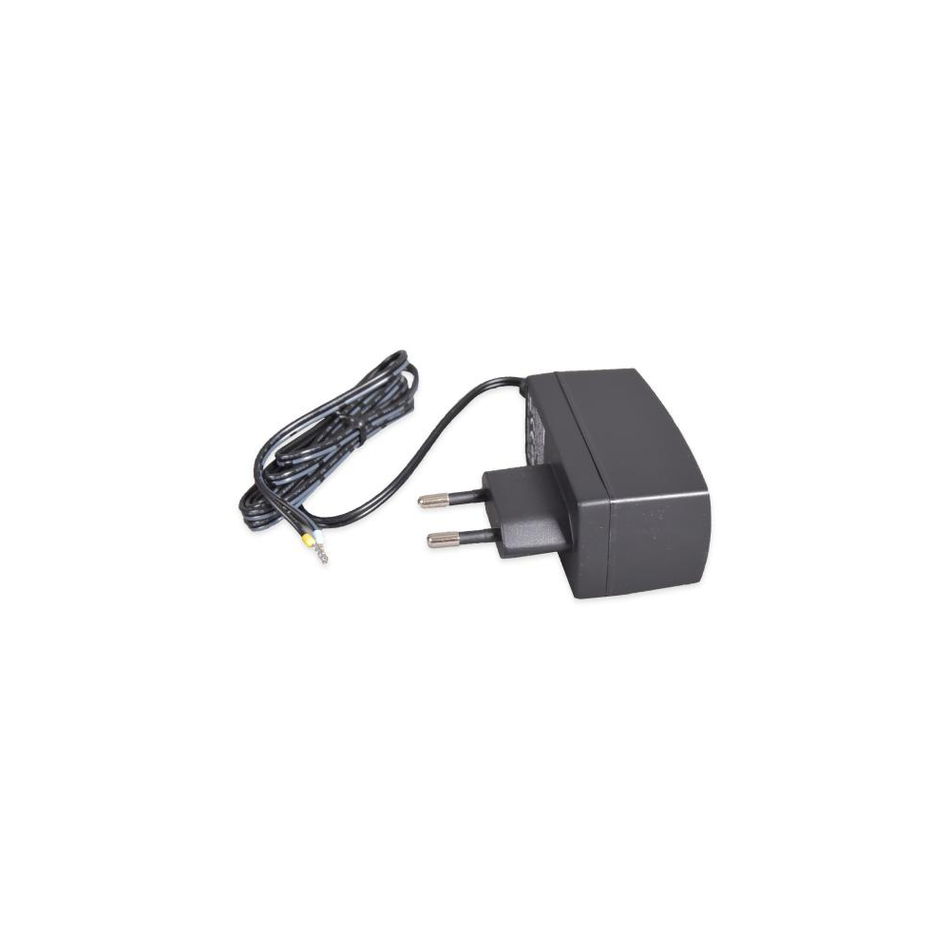

Ein Netzteil ist nicht enthalten.
Für die Anbindung stehen zwei RS485-Schnittstellen beziehungsweise alternativ eine RS422-Schnittstelle, Ethernet, S0 und USB zur Verfügung. Wechselrichter, Energiezähler und weitere Komponenten müssen für das konkrete Solar-Log-System freigegeben sein. Die beiden Ethernet-Anschlüsse arbeiten nicht als Netzwerk-Switch; Ethernet 2 ist für die Anbindung von Komponenten vorgesehen.
Die Base-Plattform unterstützt Anlagenüberwachung, Einspeisemanagement und Smart-Energy-Anwendungen. Umfang und Umsetzung hängen von den angeschlossenen Geräten, der Firmware und gegebenenfalls zusätzlichen Lizenzen ab. Mit MOD I/O lassen sich digitale Ein- und Ausgänge ergänzen, mit MOD 485 weitere serielle Schnittstellen. Pro Base ist jeweils höchstens ein Modul dieser beiden Typen vorgesehen.
Das kompakte Gerät wird auf der Hutschiene montiert. Ein Netzteil gehört nicht zum Lieferumfang. Versorgungsspannung und Leistungsbedarf müssen zur gesamten Geräteanordnung passen; besondere Anschlusskonfigurationen können eine 12-V- statt einer 24-V-Versorgung erfordern. Vor Bestellung sind deshalb Anlagenleistung, konkrete Komponentenfreigaben, Schnittstellenbelegung und benötigte Softwarefunktionen gemeinsam zu prüfen. Eine passende Leistungsgröße allein ersetzt diese Systemplanung nicht.
Ein Netzteil ist nicht enthalten.
⚙️ Technische Daten
Produkttyp: Energiemanagement- und Monitoringgerät
Base 15: bis 15 kWp; mit Erweiterungslizenz bis 30 kWp; mit Display
Base 15V2: bis 15 kWp; mit Erweiterungslizenz bis 30 kWp; ohne Display
Base 100: bis 100 kWp; mit Erweiterungslizenz bis 250 kWp
Base 2000: bis 2.000 kWp
Serielle Schnittstellen: 2 × RS485 oder alternativ 1 × RS422
Netzwerk: 2 × Ethernet 100 Mbit/s; kein Switch; Ethernet 2 für Komponenten
Weitere Schnittstellen: S0-Eingang, 2 × USB 2.0
Erweiterung: jeweils maximal 1 × MOD I/O und 1 × MOD 485 über HBUS
Versorgung: 24 V DC ±5 % oder projektspezifisch 12 V DC ±5 %
Leistungsaufnahme: typisch 2,4 W
Abmessungen: 53,6 × 89,7 × 60,3 mm
Nettogewicht: ca. 112 g; Base 15V2 ca. 100 g
Interner Speicher: 4 GB
Schutzart / Umgebung: IP20; −20 bis +50 °C, ohne Kondensation
Montage: Hutschiene
Netzteil: separat erforderlich; bei Spezial-PiggyBack RS485 (220020) 12-V-Vorgabe beachten
Base 15: bis 15 kWp; mit Erweiterungslizenz bis 30 kWp; mit Display
Base 15V2: bis 15 kWp; mit Erweiterungslizenz bis 30 kWp; ohne Display
Base 100: bis 100 kWp; mit Erweiterungslizenz bis 250 kWp
Base 2000: bis 2.000 kWp
Serielle Schnittstellen: 2 × RS485 oder alternativ 1 × RS422
Netzwerk: 2 × Ethernet 100 Mbit/s; kein Switch; Ethernet 2 für Komponenten
Weitere Schnittstellen: S0-Eingang, 2 × USB 2.0
Erweiterung: jeweils maximal 1 × MOD I/O und 1 × MOD 485 über HBUS
Versorgung: 24 V DC ±5 % oder projektspezifisch 12 V DC ±5 %
Leistungsaufnahme: typisch 2,4 W
Abmessungen: 53,6 × 89,7 × 60,3 mm
Nettogewicht: ca. 112 g; Base 15V2 ca. 100 g
Interner Speicher: 4 GB
Schutzart / Umgebung: IP20; −20 bis +50 °C, ohne Kondensation
Montage: Hutschiene
Netzteil: separat erforderlich; bei Spezial-PiggyBack RS485 (220020) 12-V-Vorgabe beachten
📦 Lieferumfang
1 × Solar-Log Base in gewählter Ausführung
🔒 Garantie
2 Jahre Herstellergarantie. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für die in der Solar-Log-Komponentendatenbank freigegebenen Geräte und Anschlusskonfigurationen. Modell-Leistungsgrenze, Firmware, Busbelegung und erforderliche Lizenzen sind gemeinsam zu beachten. MOD 485 setzt Firmware 6.x voraus. Bei Modbus-TCP-PM-Regelung mit Utility Meter ist Base 2000 erforderlich.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Solar-Log Base Variante brauche ich?
Base 15 und 15V2 unterstützen bis zu 15 kWp, Base 100 bis zu 100 kWp und Base 2000 bis zu 2.000 kWp. Mit passender Erweiterungslizenz sind bei Base 15/15V2 bis zu 30 kWp und bei Base 100 bis zu 250 kWp möglich. Zusätzlich müssen Schnittstellen, Komponenten und gewünschte Funktionen passen.
Kann der Solar-Log Base mit unterschiedlichen Wechselrichterherstellern arbeiten?
Ja. Solar-Log unterstützt zahlreiche Hersteller und Geräteklassen. Entscheidend ist die jeweils aktuelle Komponentendatenbank und die verfügbare Schnittstelle des konkreten Geräts.
Sind zusätzliche Schnittstellen nachrüstbar?
Ja. Jeweils ein MOD I/O und ein MOD 485 können die Base um digitale Ein-/Ausgänge beziehungsweise serielle Schnittstellen ergänzen. Für MOD 485 ist Firmware 6.x erforderlich; Versorgung und Busbelegung müssen zur angeschlossenen Geräteanordnung passen.
Sind Netzteil und alle Softwarefunktionen bereits enthalten?
Ein Netzteil ist separat erforderlich. Leistungserweiterung, Modbus-TCP-Powermanagement, Direktvermarktung und erweiterte FTP/FTPS-Übertragung sind eigenständige Lizenzfunktionen. Welche davon benötigt werden, richtet sich nach dem konkreten Anlagenkonzept.
