Solar-Log MOD Erweiterungsmodul
Normaler Preis
€176,33
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Digitale Signale mit MOD I/O:
Die PM-Schnittstelle und acht digitale I/Os ergänzen die Base für passende Einspeise- und Steuerungsaufgaben. -
Mehr serielle Anschlüsse mit MOD 485:
Zusätzliche RS485- oder RS422-Schnittstellen ermöglichen die Anbindung weiterer freigegebener Anlagenkomponenten. -
Passende Busbelegung wählen:
Beim MOD 485 kann die Schnittstellenbelegung rein seriell eines Typs oder gemischt erfolgen. Dadurch lässt sie sich an die tatsächlich benötigten Geräteanschlüsse anpassen. -
Direkte Erweiterung über HBUS:
Die Module werden neben der Base auf der Hutschiene angeordnet und über HBUS angebunden. Das hält die interne Verbindung kompakt.
Beschreibung

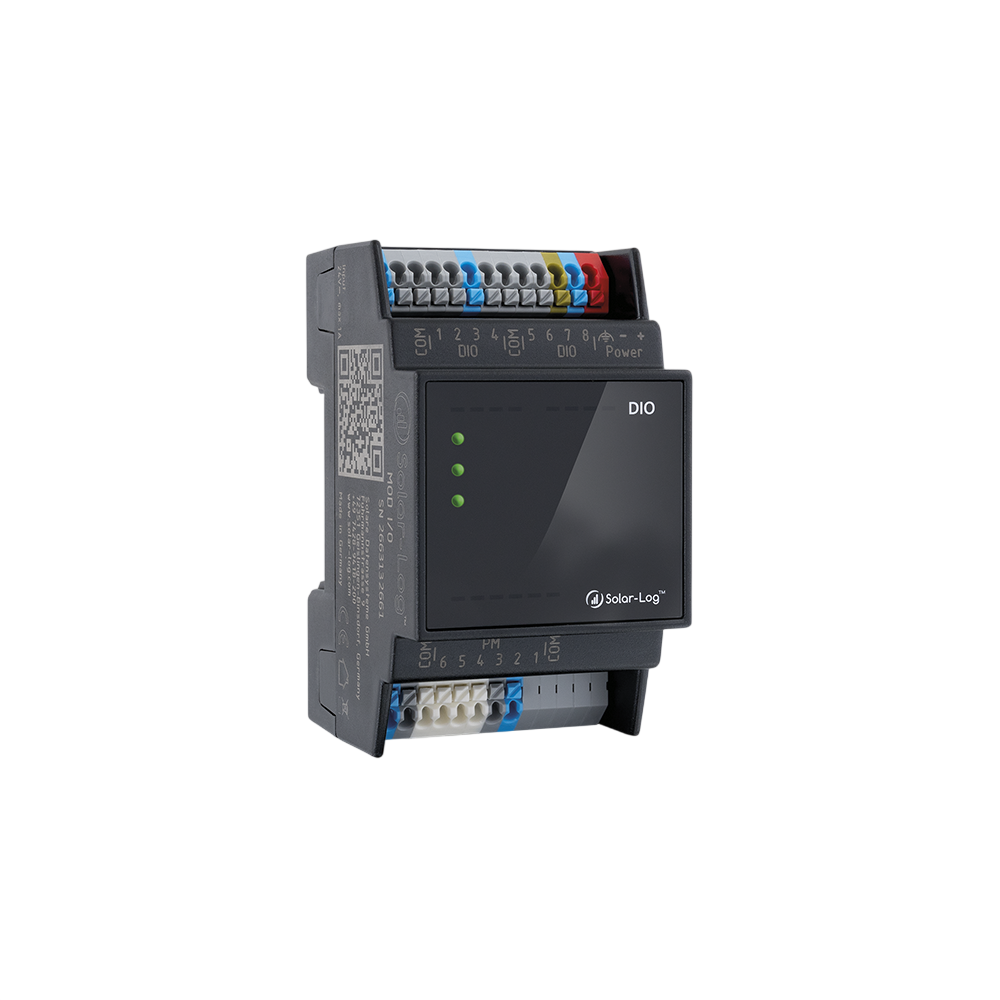

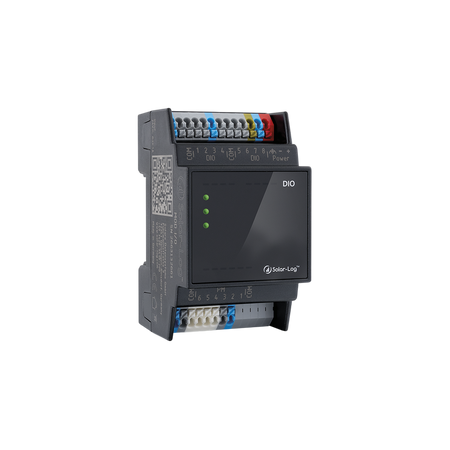

Die Solar-Log MOD Erweiterungsmodule ergänzen die Solar-Log Base Plattform um zusätzliche Schnittstellen für Powermanagement und Anlagenkommunikation. MOD I/O stellt eine PM-Schnittstelle zur Anbindung eines Rundsteuerempfängers sowie acht digitale Ein- und Ausgänge bereit. Die digitalen I/Os sind nicht galvanisch getrennt; angeschlossene Signale müssen zur vorgesehenen Beschaltung passen.

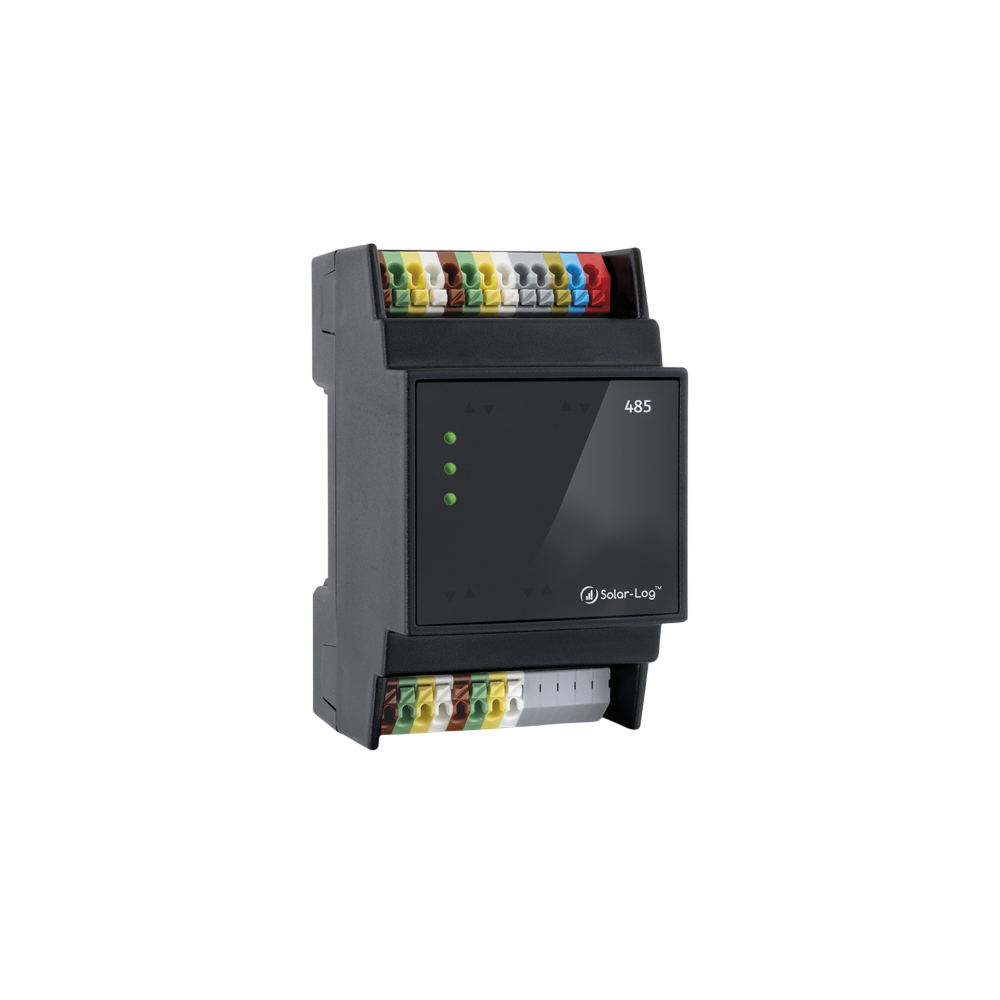

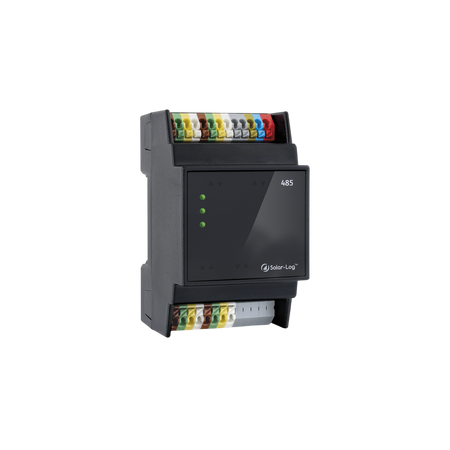

MOD 485 erweitert dagegen die serielle Kommunikation. Möglich sind vier RS485-Schnittstellen, zwei RS422-Schnittstellen oder eine gemischte Belegung mit zwei RS485 und einer RS422. Die Schnittstellen stehen alternativ zur Verfügung, nicht zusätzlich zueinander. Für den Betrieb des MOD 485 wird eine Base mit Firmware 6.x benötigt; die angeschlossenen Geräte müssen in der jeweiligen Kombination freigegeben sein.
Beide Module werden auf der Hutschiene montiert und über HBUS mit der Base verbunden. Je Base ist maximal ein MOD I/O und ein MOD 485 vorgesehen. Die Modulversorgung kann über HBUS erfolgen. Sollen angeschlossene Komponenten über die Ausgänge des MOD 485 versorgt werden, ist dafür ein zusätzliches Netzteil erforderlich. Zwei HBUS-Modulverbinder gehören zum jeweiligen Lieferumfang.
MOD 485 erweitert dagegen die serielle Kommunikation. Möglich sind vier RS485-Schnittstellen, zwei RS422-Schnittstellen oder eine gemischte Belegung mit zwei RS485 und einer RS422. Die Schnittstellen stehen alternativ zur Verfügung, nicht zusätzlich zueinander. Für den Betrieb des MOD 485 wird eine Base mit Firmware 6.x benötigt; die angeschlossenen Geräte müssen in der jeweiligen Kombination freigegeben sein.
Beide Module werden auf der Hutschiene montiert und über HBUS mit der Base verbunden. Je Base ist maximal ein MOD I/O und ein MOD 485 vorgesehen. Die Modulversorgung kann über HBUS erfolgen. Sollen angeschlossene Komponenten über die Ausgänge des MOD 485 versorgt werden, ist dafür ein zusätzliches Netzteil erforderlich. Zwei HBUS-Modulverbinder gehören zum jeweiligen Lieferumfang.
⚙️ Technische Daten
Produkttyp: Erweiterungsmodul für Solar-Log Base
MOD I/O: 1 × PM-Schnittstelle; 8 digitale I/Os, nicht galvanisch getrennt
MOD 485: 4 × RS485 oder 2 × RS422 oder 2 × RS485 + 1 × RS422
Firmware für MOD 485: Solar-Log Base 6.x
Anbindung: HBUS; je Base maximal 1 × MOD I/O und 1 × MOD 485
Modulversorgung: 24 V DC ±5 % oder projektspezifisch 12 V DC ±5 %
Leistungsaufnahme: typisch 2 W
Versorgung externer Komponenten über MOD 485: zusätzliches Netzteil erforderlich
Abmessungen: 53,6 × 89,7 × 60,3 mm
Gewicht: ca. 125 g
Schutzart / Umgebung: IP20; −20 bis +50 °C, ohne Kondensation
Montage: Hutschiene
MOD I/O: 1 × PM-Schnittstelle; 8 digitale I/Os, nicht galvanisch getrennt
MOD 485: 4 × RS485 oder 2 × RS422 oder 2 × RS485 + 1 × RS422
Firmware für MOD 485: Solar-Log Base 6.x
Anbindung: HBUS; je Base maximal 1 × MOD I/O und 1 × MOD 485
Modulversorgung: 24 V DC ±5 % oder projektspezifisch 12 V DC ±5 %
Leistungsaufnahme: typisch 2 W
Versorgung externer Komponenten über MOD 485: zusätzliches Netzteil erforderlich
Abmessungen: 53,6 × 89,7 × 60,3 mm
Gewicht: ca. 125 g
Schutzart / Umgebung: IP20; −20 bis +50 °C, ohne Kondensation
Montage: Hutschiene
📦 Lieferumfang
1 × Solar-Log MOD Erweiterungsmodul in gewählter Ausführung
2 × HBUS-Modulverbinder gemäß Herstellerangabe.
2 × HBUS-Modulverbinder gemäß Herstellerangabe.
🔒 Garantie
2 Jahre Herstellergarantie. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für Solar-Log Base 15, Base 15V2, Base 100 und Base 2000. Je Base maximal ein MOD I/O und ein MOD 485. MOD 485 erfordert Firmware 6.x; seine Schnittstellenkonfigurationen sind alternativ. Die Versorgung angeschlossener Komponenten über MOD 485 benötigt ein zusätzliches Netzteil und eine passende Spannungs-/Leistungsauslegung.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was ist der Unterschied zwischen MOD I/O und MOD 485?
MOD I/O erweitert die digitalen Ein-/Ausgänge und die Powermanagement-Anbindung. MOD 485 stellt zusätzliche serielle RS485/RS422-Schnittstellen bereit.
Wie werden die Module mit dem Solar-Log Base verbunden?
Die Module werden über den Solar-Log HBUS an die Base angebunden. Zwei HBUS-Modulverbinder gehören zum Lieferumfang des jeweiligen Moduls.
Brauche ich ein separates Netzteil?
Die Module selbst können über HBUS versorgt werden. Sollen angeschlossene Komponenten über das MOD 485 mit Spannung versorgt werden, ist ein zusätzliches Netzteil erforderlich. Versorgungsspannung und Leistungsbedarf sind für die gesamte Geräteanordnung zu prüfen.
Kann ich mehrere Erweiterungsmodule kombinieren?
Je Solar-Log Base sind maximal ein MOD I/O und ein MOD 485 vorgesehen. Für MOD 485 wird Firmware 6.x benötigt; angeschlossene Komponenten und Schnittstellenbelegung müssen zur konkreten Systemfreigabe passen.
