Solar-Log Utility Meter UMG 104 – Messgerät für Netzregelung und Q(U)
Normaler Preis
€779,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Messung für die Netzregelung:
Der Utility Meter liefert die Messwerte für die Blindleistungsregelung nach Q(U) und die Rückmeldung an den Netzbetreiber. -
Nieder- und Mittelspannung:
Über Strom- und Spannungswandler misst das Gerät auch auf der Mittelspannungsseite. -
Für Wandler x/1 A und x/5 A:
Der Strommesseingang ist für Wandler mit 1 A oder 5 A Sekundärstrom ausgelegt; gemessen wird im Intervall von 200 ms. -
Anbindung über RS485:
Die Messwerte gelangen über RS485 mit Modbus RTU zum Solar-Log; zusätzlich stehen RS232 sowie je zwei digitale Ein- und Ausgänge bereit.
Beschreibung

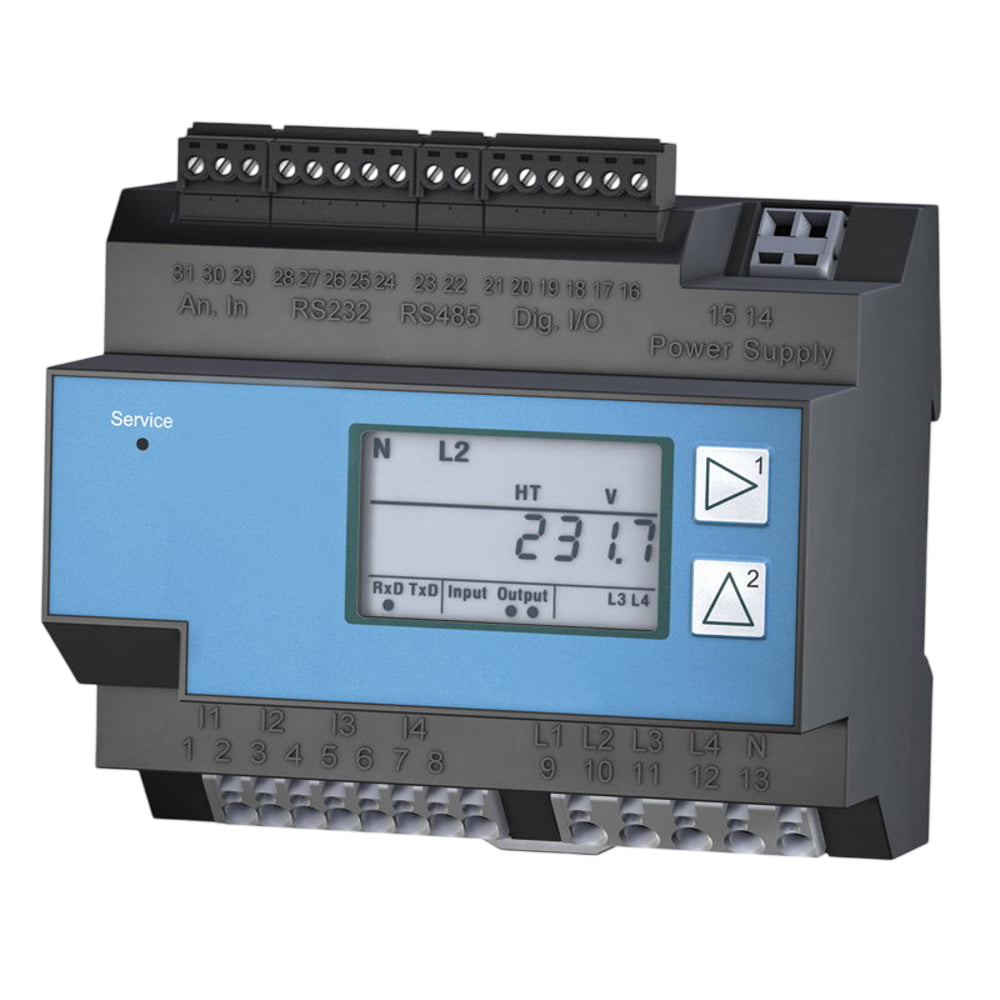

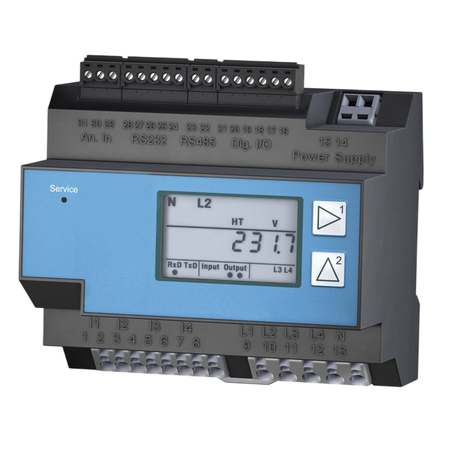

Der Solar-Log Utility Meter ist ein dreiphasiges Messgerät auf Basis des Janitza UMG 104. Er dient im Solar-Log-System der Blindleistungsregelung nach Q(U), der Rückmeldung von Messwerten an den Netzbetreiber und als Verbrauchszähler für große Lasten. Über Strom- und Spannungswandler misst er auch mittelspannungsseitig.
Die Spannungsmessung erfasst 10 bis 300 V zwischen Außenleiter und Neutralleiter beziehungsweise 17 bis 520 V zwischen den Außenleitern bei 45 bis 65 Hz. Der Stromeingang ist für Wandler x/1 A und x/5 A ausgelegt, das Messintervall beträgt 200 ms. Kommuniziert wird über RS485 mit Modbus RTU.
Versorgt wird das Gerät mit 95–240 V AC oder 135–340 V DC. Das Gehäuse misst 90 × 82 × 107,5 mm und ist in IP20 ausgeführt. Bei einer Regelung über die Modbus TCP PM Lizenz mit Utility Meter ist laut Solar-Log ein Solar-Log Base 2000 erforderlich.
Die Spannungsmessung erfasst 10 bis 300 V zwischen Außenleiter und Neutralleiter beziehungsweise 17 bis 520 V zwischen den Außenleitern bei 45 bis 65 Hz. Der Stromeingang ist für Wandler x/1 A und x/5 A ausgelegt, das Messintervall beträgt 200 ms. Kommuniziert wird über RS485 mit Modbus RTU.
Versorgt wird das Gerät mit 95–240 V AC oder 135–340 V DC. Das Gehäuse misst 90 × 82 × 107,5 mm und ist in IP20 ausgeführt. Bei einer Regelung über die Modbus TCP PM Lizenz mit Utility Meter ist laut Solar-Log ein Solar-Log Base 2000 erforderlich.
⚙️ Technische Daten
Produkttyp: Utility Meter / dreiphasiges Messgerät
Modell: Janitza UMG 104
Hersteller-Art.-Nr.: 255385
Anwendung: Q(U)-Regelung, Rückmeldung an den Netzbetreiber, Messung großer Verbraucher
Spannungsmessung: L-N 10–300 V AC, L-L 17–520 V AC
Frequenz: 45–65 Hz
Stromeingang: Wandler x/1 A oder x/5 A, 0,005–7,5 A
Messintervall: 200 ms
Kommunikation: RS485 (Modbus RTU), RS232
Digitale Ein- und Ausgänge: je 2
Versorgung: 95–240 V AC oder 135–340 V DC
Leistungsaufnahme: max. 3,2 W / 9 VA
Anzeige: LCD
Abmessungen: 90 × 82 × 107,5 mm
Schutzart: IP20
Modell: Janitza UMG 104
Hersteller-Art.-Nr.: 255385
Anwendung: Q(U)-Regelung, Rückmeldung an den Netzbetreiber, Messung großer Verbraucher
Spannungsmessung: L-N 10–300 V AC, L-L 17–520 V AC
Frequenz: 45–65 Hz
Stromeingang: Wandler x/1 A oder x/5 A, 0,005–7,5 A
Messintervall: 200 ms
Kommunikation: RS485 (Modbus RTU), RS232
Digitale Ein- und Ausgänge: je 2
Versorgung: 95–240 V AC oder 135–340 V DC
Leistungsaufnahme: max. 3,2 W / 9 VA
Anzeige: LCD
Abmessungen: 90 × 82 × 107,5 mm
Schutzart: IP20
📦 Lieferumfang
1 × Solar-Log Utility Meter (Janitza UMG 104)
🔌 Kompatibel mit
Kompatibel mit:
- Solar-Log Base 2000 (Regelung mit Modbus TCP PM Lizenz)
Zu beachten:
- Strom- und Spannungswandler werden projektbezogen ausgewählt.
- Einsatz nach Solar-Log-Komponentendatenbank und Messkonzept des Netzbetreibers.
- Solar-Log Base 2000 (Regelung mit Modbus TCP PM Lizenz)
Zu beachten:
- Strom- und Spannungswandler werden projektbezogen ausgewählt.
- Einsatz nach Solar-Log-Komponentendatenbank und Messkonzept des Netzbetreibers.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wofür wird der Utility Meter benötigt?
Für die Blindleistungsregelung nach Q(U), die Messwertrückmeldung an den Netzbetreiber und die Messung großer Verbraucher, wenn eine Solar-Log-Anwendung ausdrücklich einen Utility Meter vorsieht.
Mit welchem Solar-Log wird der Utility Meter betrieben?
Laut Solar-Log setzt die Regelung über die Modbus TCP PM Lizenz mit Utility Meter einen Solar-Log Base 2000 voraus.
Welche Garantie gilt für den Utility Meter?
Das Solar-Log-Datenblatt nennt für den Utility Meter UMG 104 1 Jahr Garantie. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
