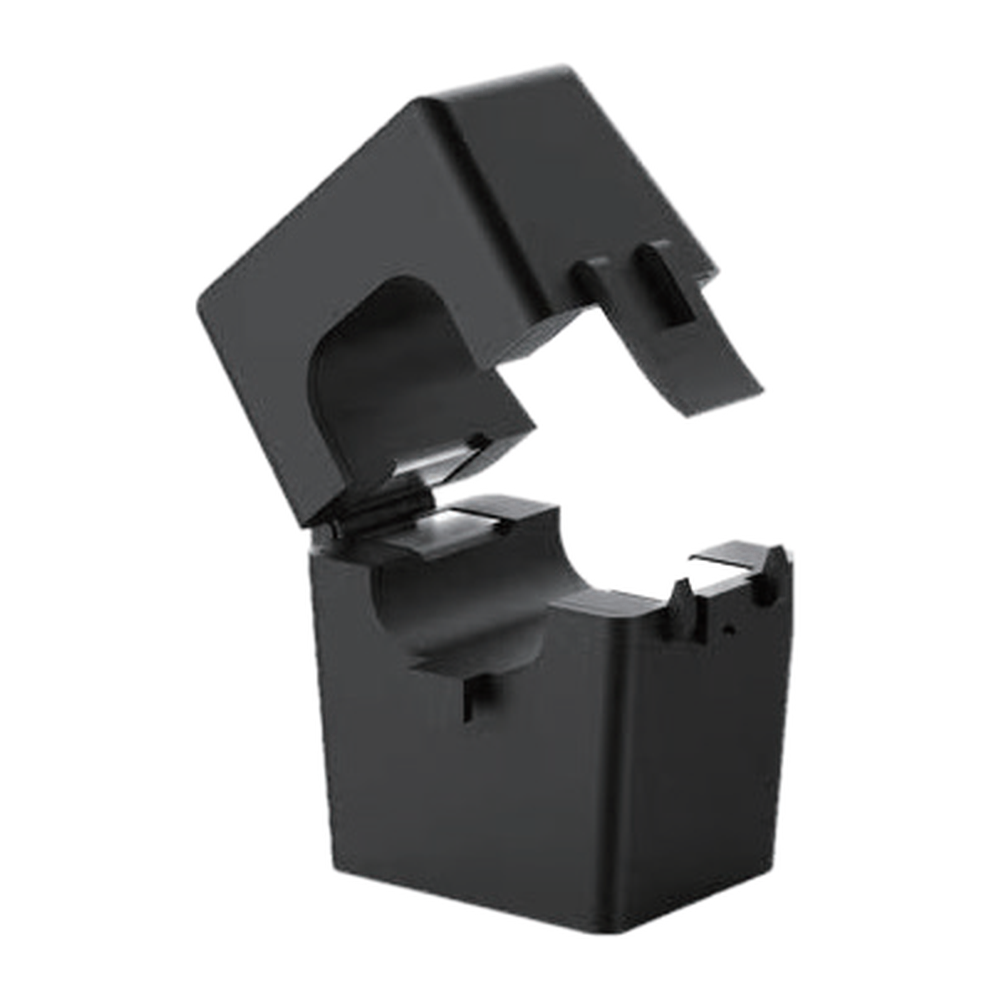

SolaX Stromwandler / Current Transformer – Gewerbe & Ausland
Normaler Preis
€49,39
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Messung hoher Ströme mit 40-mA-Sekundärsignal:
Die Wandler reduzieren den erfassten Primärstrom auf das zum SolaX-Messgerät passende Sekundärsignal und ermöglichen so Messkonzepte oberhalb der direkten Zählerstrombereiche. -
Split-Core oder Rogowski passend zum Strombereich:
Für 200, 400 und 600 A stehen Split-Core-Ausführungen bereit; für 1000 und 1500 A werden flexible Rogowski-Spulen verwendet. Dadurch lässt sich die Messart passend zur Anlage auswählen. -
Klare Zuordnung zum Messgerät:
SolaX führt die angebotenen 200- bis 1500-A-Ausführungen für M3-40 beziehungsweise M3-40-Dual. Messgerät, Strombereich und parametriertes Übersetzungsverhältnis müssen zusammenpassen.
Beschreibung
Die SolaX Stromwandler und Rogowski-Spulen erfassen hohe Leiterströme für kompatible SolaX-Messkonzepte, ohne den gesamten Hauptstrom durch das Messgerät zu führen. Die angebotenen Ausführungen arbeiten mit 40 mA Sekundärsignal. Für M3-40 und M3-40-Dual nennt SolaX Split-Core-Wandler mit 200, 400 und 600 A sowie Rogowski-Spulen mit 1000 und 1500 A als passende Messbereiche.
Die Auswahl erfolgt nach maximalem Primärstrom, Messgerät und Anlagenkonzept. Die Split-Core-Ausführungen erleichtern die Nachrüstung an vorhandenen Leitern; Rogowski-Spulen sind für höhere Ströme vorgesehen. Übersetzungsverhältnis und Wandlerart müssen im Zähler beziehungsweise in der Systemkonfiguration korrekt hinterlegt sein. Ein größerer Strombereich ist nicht automatisch die bessere Wahl.
Die Auswahl erfolgt nach maximalem Primärstrom, Messgerät und Anlagenkonzept. Die Split-Core-Ausführungen erleichtern die Nachrüstung an vorhandenen Leitern; Rogowski-Spulen sind für höhere Ströme vorgesehen. Übersetzungsverhältnis und Wandlerart müssen im Zähler beziehungsweise in der Systemkonfiguration korrekt hinterlegt sein. Ein größerer Strombereich ist nicht automatisch die bessere Wahl.
⚙️ Technische Daten
Produkttyp: Stromwandler / Rogowski-Spule für SolaX-Messsysteme
Sekundärsignal: 40 mA
Split-Core-Ausführungen: 3-in-1, 200 A / 40 mA; 400 A / 40 mA; 600 A / 40 mA
Rogowski-Ausführungen: 3-in-1, 1000 A / 40 mA; 1500 A / 40 mA
Kompatible Messgeräte für diese angebotenen Bereiche: SolaX M3-40 / M3-40-Dual
Rogowski 1000 A: Übersetzungsverhältnis 25000:1
Rogowski 1500 A: Übersetzungsverhältnis 37500:1
Rogowski-Frequenzbereich: 45–65 Hz
Sekundärsignal: 40 mA
Split-Core-Ausführungen: 3-in-1, 200 A / 40 mA; 400 A / 40 mA; 600 A / 40 mA
Rogowski-Ausführungen: 3-in-1, 1000 A / 40 mA; 1500 A / 40 mA
Kompatible Messgeräte für diese angebotenen Bereiche: SolaX M3-40 / M3-40-Dual
Rogowski 1000 A: Übersetzungsverhältnis 25000:1
Rogowski 1500 A: Übersetzungsverhältnis 37500:1
Rogowski-Frequenzbereich: 45–65 Hz
📦 Lieferumfang
1 × SolaX Stromwandler-/Rogowski-Set in der gewählten Ausführung
🔒 Garantie
2 Jahre Standardgarantie gemäß den Garantiebedingungen von SolaX.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Die angebotenen 200-/400-/600-A-CTs und 1000-/1500-A-Rogowski-Spulen sind für SolaX M3-40 beziehungsweise M3-40-Dual dokumentiert. Strombereich, Zählermodell und Parametrierung müssen zur konkreten Anlage passen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie wähle ich den passenden Strombereich?
Der Primärstrombereich muss den maximal zu messenden Leiterstrom sicher abdecken und zum eingesetzten SolaX-Zähler passen. Für die angebotenen Varianten nennt SolaX 200, 400, 600, 1000 und 1500 A bei 40 mA Sekundärsignal.
Wann ist eine Rogowski-Spule sinnvoll?
Die angebotenen Rogowski-Ausführungen decken 1000 beziehungsweise 1500 A ab und lassen sich durch ihre flexible Spule um den Leiter führen. Sie sind in den SolaX-Unterlagen für M3-40 und M3-40-Dual aufgeführt.
Kann das Übersetzungsverhältnis frei gewählt werden?
Nein. Wandler, Messgerät und Parametrierung müssen denselben Strombereich beziehungsweise dasselbe Übersetzungsverhältnis verwenden. Eine falsche Zuordnung führt zu falschen Messwerten.
