SolaX TB-HR140 Batteriemodul für TSYS-HR140 – 14,3 kWh – Gewerbe & Ausland

Lieferzeit anfragen
Die aktuelle Verfügbarkeit kann kurzfristig variieren. Gerne prüfen wir den konkreten Liefertermin.
Lieferzeit: 3–10 Werktage
SKU: 1338-19

Nenne uns einfach Hersteller, Modell, Stückzahl und wichtige Projektdaten – wir prüfen Verfügbarkeit, technische Eignung und mögliche Lieferzeiten individuell.

Produktvorteile

  • Große Speicherstufen mit 14,3 kWh Nennenergie je Modul:
    Der einzelne Batteriebaustein bringt 14,3 kWh Nennenergie in eine freigegebene HR140-Konfiguration ein. Dadurch lässt sich der Energievorrat für gewerbliche Verbrauchsprofile mit vergleichsweise wenigen Modulen aufbauen.
  • Modulbauweise erleichtert den Austausch einzelner Einheiten:
    Die Batterie ist aus separat montierten Rackmodulen aufgebaut. Bei einem Servicefall kann dadurch eine betroffene Einheit innerhalb der Herstellervorgaben bearbeitet oder ersetzt werden, während die übrige Speicherstruktur erhalten bleibt.
  • Geordneter Aufbau im Technikbereich:
    Das Modul wird zusammen mit der vorgesehenen Batteriesteuerung in ein passendes Rack integriert. Die festgelegte Bauform hilft, die Speichereinheiten platzsparend und übersichtlich im Innenbereich anzuordnen.

Beschreibung

Das SolaX TB-HR140 ist das Batteriemodul des rackbasierten Gewerbespeichers TSYS-HR140. Es dient dem Aufbau, der Erweiterung oder dem Ersatz innerhalb dieser Plattform, die am Hybridwechselrichter X3-AELIO betrieben wird. Die hohe Energie je Einheit ermöglicht große Speicher mit vergleichsweise wenigen Modulen.

Ein Batterieanschluss umfasst sieben bis vierzehn Module mit einer Steuereinheit TBMS-R15. Daraus entstehen 100,1 bis 200,2 kWh Nennenergie beziehungsweise 90,1 bis 180,2 kWh nutzbare Energie bei 90 % Entladetiefe. Ein zusätzliches Modul erhöht die nutzbare Energie damit um rund 12,9 kWh, nicht um die volle Nennenergie von 14,3 kWh.

Das Modul arbeitet mit Lithium-Eisenphosphat-Zellen, 51,2 V Nennspannung und 280 Ah Kapazität. Im Rack werden die Module in Reihe zum Hochvoltverbund zusammengeschaltet. Mit der Modulzahl ändern sich deshalb Energie, Systemspannung und zulässige Konfiguration; als eigenständiger 51,2-V-Speicher ist das Modul nicht vorgesehen.

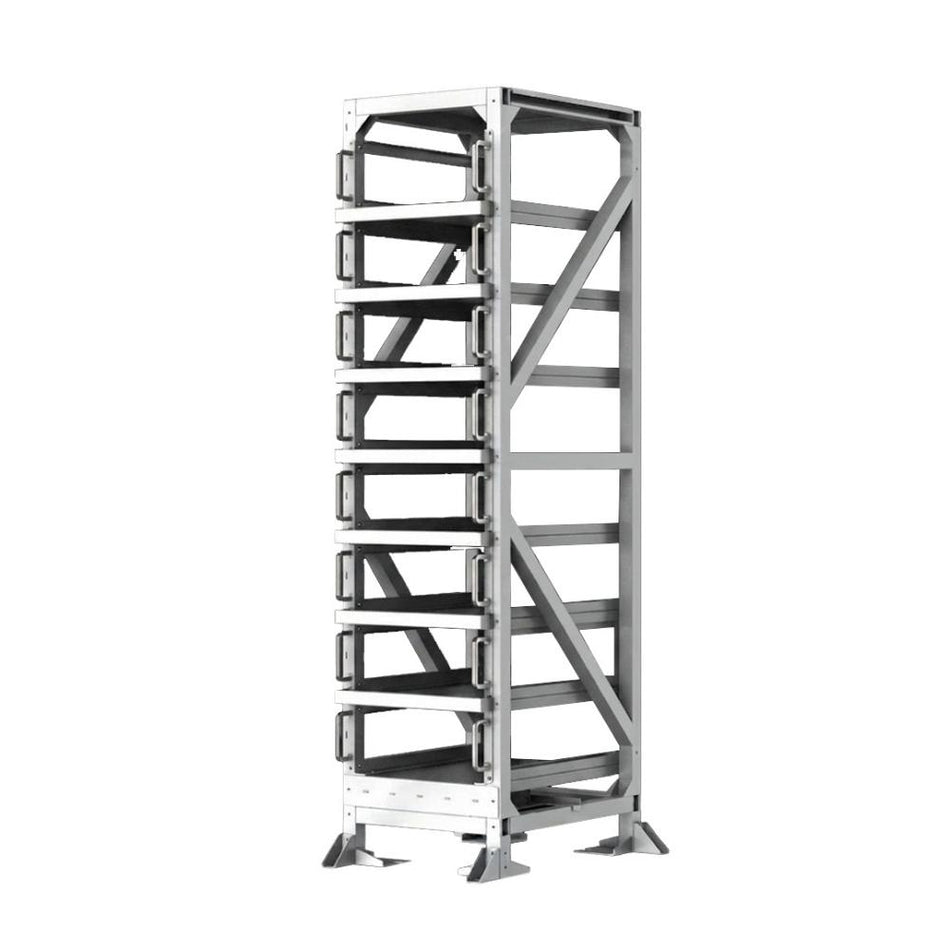

Für eine betriebsfähige Anlage werden die TBMS-R15, ein Rack für bis zu sieben Module, die Kabel und ein X3-AELIO benötigt. Ab acht Modulen kommen ein zweites Rack und der Zubehörsatz für das zweite Gestell hinzu. Bei Erweiterung oder Ersatz müssen Firmware und vorhandener Aufbau zur neuen Modulzahl passen.

Die IP20-Plattform ist für die Rackmontage in einem geeigneten Innenraum vorgesehen. Jedes Modul wiegt 115 kg; entsprechend sind Transportweg, Einbringung und Tragfähigkeit des Aufstellbereichs zu planen. Geladen wird zwischen 0 und +53 °C, entladen ab −20 °C; eine Batterieheizung besitzt das System nicht, der Aufstellraum sollte deshalb im Winter frostfrei bleiben.

🔎 Was kannst du anfragen?

Modell: SolaX TB-HR140
Systemzugehörigkeit: SolaX TSYS-HR140 (T-HR100.1 bis T-HR200.2) mit TBMS-R15 am X3-AELIO
Zelltechnologie: Lithium-Eisenphosphat (LFP), 280 Ah, 1P16S
Nutzbare Kapazität: 14,3 kWh Nennenergie je Modul; im System 90 % DoD, rund 12,9 kWh Zuwachs je Modul
Nennspannung: 51,2 V (40–58,4 V)
Ausbau im System: 7–14 Module je Batterieanschluss
Gewicht: 115 kg
Schutzart im System: IP20
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.

🏷️ Beispiele & Hersteller

1 × SolaX TB-HR140 Batteriemodul (14,3 kWh) mit Kupferschiene, Lüfter- und Kommunikationskabel

📝 Hilfreiche Angaben

Die SolaX Garantiebestimmungen für EU-Märkte (Version 1.7, für Produkte, die ab dem 15.09.2026 verkauft und installiert werden) führen das Batteriemodul TB-HR140 mit einer Leistungsgarantie von mindestens 70 % der Nennenergie bis zu einem Energiedurchsatz von 92,61 MWh je Modul. Garantiegeber ist die SolaX Power Network Technology (Zhejiang) Co., Ltd.

Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.

✅ Ablauf & Hinweise

SolaX TSYS-HR140 mit TBMS-R15

Die genaue Kompatibilität ist der aktuellen Kompatibilitätsliste des Herstellers zu entnehmen.
👤
Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen
⭐
Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung
🌍
Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage
🤝
Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Gehört das TB-HR140 zu einem Hausspeicher mit einzelnen Stapelmodulen?
Das TB-HR140 ist für die rackbasierte TSYS-HR140-Plattform vorgesehen, beispielsweise im SolaX-AELIO-System. Es wird mit TBMS-R15 betrieben. Eine Ergänzung ist deshalb anhand dieses Rackaufbaus zu planen; aus der Marke SolaX folgt keine Austauschbarkeit mit T30- oder HS51-Batteriemodulen.
Lässt sich ein einzelnes TB-HR140 direkt als Speicher nutzen?
Nein. Ein Batterieanschluss umfasst sieben bis 14 Module und die zugehörige Steuereinheit TBMS-R15. Erst im vollständigen Verbund entsteht der Hochvolt-Systemaufbau, für den der X3-AELIO ausgelegt ist.
Wie viel nutzbare Energie bringt der Wechsel von sieben auf acht Module?
Die Nennenergie wächst von 100,1 auf 114,4 kWh. Für die nutzbare Energie nennt SolaX 90,1 beziehungsweise 103,0 kWh bei 90 % Entladetiefe unter Prüfbedingungen. In dieser Konfiguration ergibt sich damit ein Zuwachs von 12,9 kWh, nicht von 14,3 kWh nutzbarer Energie.
Was begrenzt eine spätere Erweiterung im HR140-Rack?
Ein Rack nimmt bis zu sieben Module auf, ab acht Modulen ist ein zweites Rack mit Zubehörsatz nötig. Je Batterieanschluss sind höchstens vierzehn Module zulässig. Für einen ungeheizten Raum ist außerdem zu beachten, dass das Laden erst ab 0 °C möglich ist.
👤
