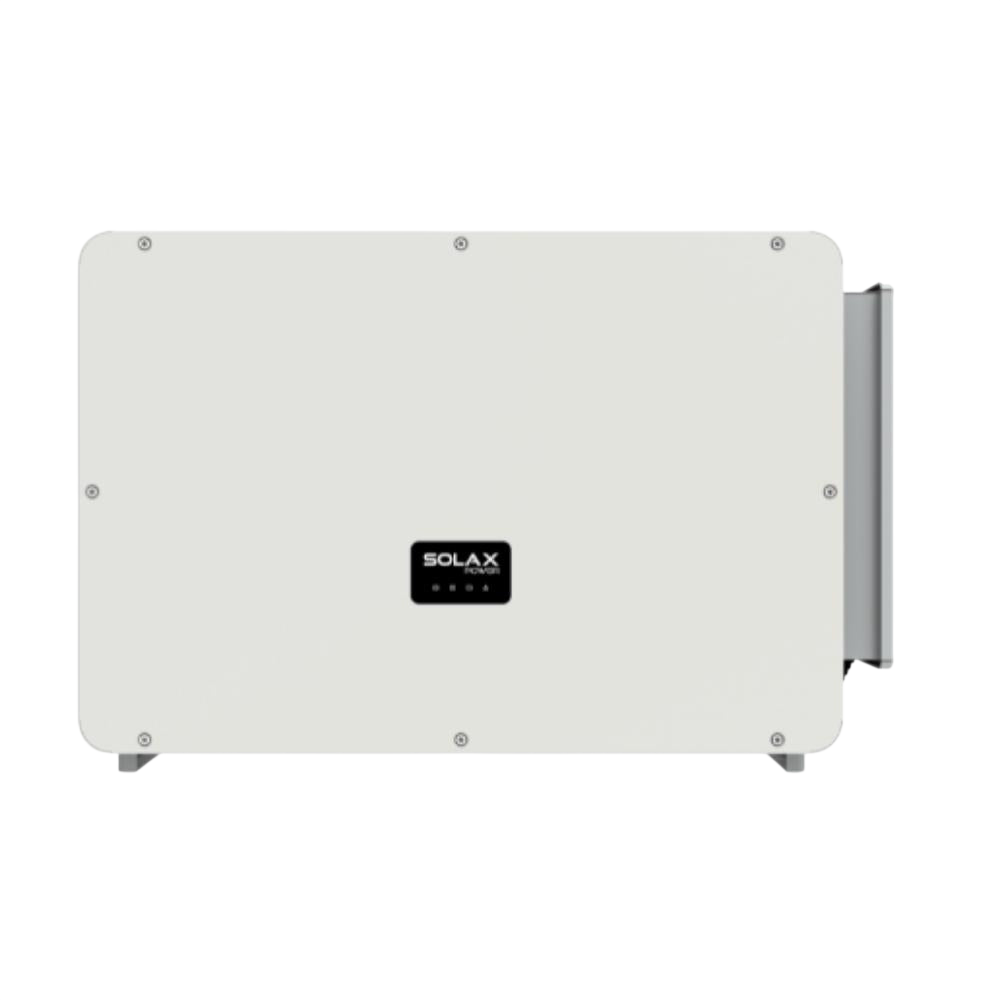

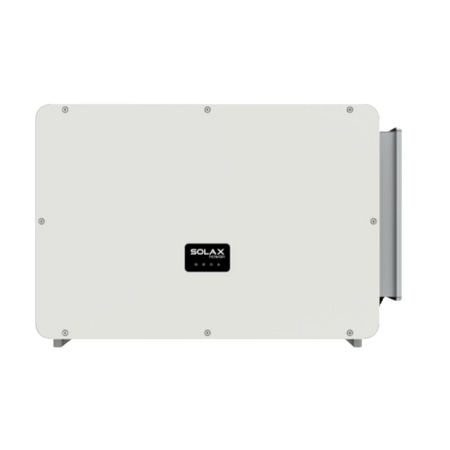

SolaX X3-FORTH 80–150 kW AFCI PV-Wechselrichter
Normaler Preis
€3.369,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Neun bis zwölf MPP-Tracker:
Je nach Leistungsstufe arbeiten neun bis zwölf unabhängige Tracker im Gerät. Sehr große Dachflächen können damit in zahlreiche getrennt geregelte Generatorbereiche aufgeteilt werden. -
Empfohlene PV-Generatorgröße bis 225 kWp:
Die angebotenen FORTH-Modelle decken je nach Ausführung empfohlene Generatorgrößen von 120 bis 225 kWp ab. Damit können große Gewerbedächer auch schwächere Einstrahlung nutzen; die elektrischen Anschlussgrenzen bleiben einzuhalten. -
32 A Eingangsstrom pro MPP-Tracker:
Bis zu 32 A Eingangsstrom und 46 A Kurzschlussstrom je Tracker schaffen Spielraum für passende Hochstrommodule und parallel verschaltete Strings in größeren Generatorfeldern. -
Überspannungsschutz für große Generatoranlagen:
Typ-II-Ableiter auf AC- und DC-Seite begrenzen dafür ausgelegte Spannungsspitzen an den Geräteanschlüssen. Sie ergänzen das Schutzkonzept großer PV-Anlagen und sind in den geprüften FORTH-Ausführungen bereits integriert. -
I-V-Diagnose und aktive Kühlung:
Intelligente I-V-Kennlinienanalyse unterstützt die Fehlersuche im Generator, während die geregelte Kühlung den Betrieb bei hoher Leistung stabilisiert. Diagnose und Thermomanagement sind damit integriert.
Beschreibung
Als dreiphasiger PV-Wechselrichter ist der SolaX X3-FORTH für großflächige Gewerbedächer, landwirtschaftliche Gebäude, Industrieanlagen und größere Solarprojekte vorgesehen. Angeboten werden 80, 100, 110, 120 und 125 kW sowie die projektspezifischen MV-Ausführungen mit 136 und 150 kW. Je nach Leistungsstufe arbeiten neun oder zwölf unabhängige MPP-Tracker mit jeweils zwei Stringeingängen. Dadurch lassen sich große Generatorflächen nach Dachausrichtung, Teilflächen oder Verschattungssituation getrennt aufbauen.
Für die angebotene Generation gelten 32 A Betriebsstrom je Tracker, gemeinsam für dessen beide Strings. Das MPP-Fenster reicht von 180 bis 1.000 V; die maximale DC-Eingangsspannung beträgt 1.100 V. Die 80-kW-Ausführung besitzt neun Tracker, die Modelle ab 120 kW zwölf. Bei 100 und 110 kW existieren unterschiedliche Tracker-Ausführungen, weshalb vor der Stringplanung die konkrete Geräteversion maßgeblich ist.
Die Varianten 136K-MV und 150K-MV benötigen eine passende AC-Infrastruktur für 500 beziehungsweise 540 V. Sie sind deshalb gesondert von den Ausführungen für 380/400 V zu projektieren. Der X3-FORTH wandelt PV-Energie für die Netzeinspeisung um und hat keine direkte Batterieschnittstelle; ein ergänzender Speicher braucht ein eigenständiges Anschlusskonzept auf der Wechselstromseite.
Zur Ausstattung gehören ein IP66-Gehäuse, geregelte Luftkühlung und Überspannungsschutz Typ II auf AC- und DC-Seite. Die Überwachung der Stringströme unterstützt die Kontrolle einzelner Generatorbereiche und erleichtert die Eingrenzung von Ertragsabweichungen. Fernüberwachung und externe Leistungsregelung werden mit der zum Projekt passenden Kommunikation und Messung eingerichtet. Geliefert wird der Wechselrichter der ausgewählten Leistungsstufe mit gerätebezogenem Anschluss- und Montagezubehör; Transformator, Messung und zusätzliche Anlagenverteilung sind separat zu planen.
Für die angebotene Generation gelten 32 A Betriebsstrom je Tracker, gemeinsam für dessen beide Strings. Das MPP-Fenster reicht von 180 bis 1.000 V; die maximale DC-Eingangsspannung beträgt 1.100 V. Die 80-kW-Ausführung besitzt neun Tracker, die Modelle ab 120 kW zwölf. Bei 100 und 110 kW existieren unterschiedliche Tracker-Ausführungen, weshalb vor der Stringplanung die konkrete Geräteversion maßgeblich ist.
Die Varianten 136K-MV und 150K-MV benötigen eine passende AC-Infrastruktur für 500 beziehungsweise 540 V. Sie sind deshalb gesondert von den Ausführungen für 380/400 V zu projektieren. Der X3-FORTH wandelt PV-Energie für die Netzeinspeisung um und hat keine direkte Batterieschnittstelle; ein ergänzender Speicher braucht ein eigenständiges Anschlusskonzept auf der Wechselstromseite.
Zur Ausstattung gehören ein IP66-Gehäuse, geregelte Luftkühlung und Überspannungsschutz Typ II auf AC- und DC-Seite. Die Überwachung der Stringströme unterstützt die Kontrolle einzelner Generatorbereiche und erleichtert die Eingrenzung von Ertragsabweichungen. Fernüberwachung und externe Leistungsregelung werden mit der zum Projekt passenden Kommunikation und Messung eingerichtet. Geliefert wird der Wechselrichter der ausgewählten Leistungsstufe mit gerätebezogenem Anschluss- und Montagezubehör; Transformator, Messung und zusätzliche Anlagenverteilung sind separat zu planen.
⚙️ Technische Daten
Modellreihe: SolaX X3-FORTH, X3-FTH-80K / 100K / 110K / 120K / 125K / 136K-MV / 150K-MV
AC-Nennleistung: 80 / 100 / 110 / 120 / 125 / 136 / 150 kW
Netzanschluss: 3-phasig, 50/60 Hz; 80–125K mit 380/400 V, 136K-MV und 150K-MV mit 500/540 V
Max. empfohlene PV-Generatorleistung: 120 / 150 / 165 / 180 / 188 / 204 / 225 kWp in gleicher Modellreihenfolge
MPP-Tracker: 9 bei den angebotenen 80/100/110K-Ausführungen; 12 bei 120/125/136/150K
PV-Strings: 2 je MPP-Tracker; abweichende 12-Tracker-Option für 100/110K separat zu prüfen
Max. PV-Eingangsspannung: 1.100 V
MPP-Spannungsbereich / PV-Startspannung: 180–1.000 V / 200 V
Max. Eingangsstrom / Kurzschlussstrom: 32 A / 46 A je MPP-Tracker, jeweils für beide Strings zusammen
Max. AC-Scheinleistung: 88 / 110 / 121 / 132 / 132 / 149,6 / 165 kVA in gleicher Modellreihenfolge
Max. Wirkungsgrad: 98,6 % bei 80–125K; 99,0 % bei 136K-MV und 150K-MV
Schutzart: IP66
Betriebstemperatur: −30 bis +60 °C; Leistungsreduzierung oberhalb +45 °C
Abmessungen: 985 × 660 × 327,5 mm (B × H × T)
Gewicht: 83 kg bei 80/100/110K; 87 kg bei 120/125/136/150K
Kühlung / Kommunikation: geregelte Luftkühlung / RS485, DRM
Überspannungsschutz: Typ II auf AC- und DC-Seite
AFCI: optionale, ausführungsabhängige Funktion
Batterieanschluss / Ersatzstrom: nicht vorgesehen; netzgekoppelter PV-Wechselrichter
AC-Nennleistung: 80 / 100 / 110 / 120 / 125 / 136 / 150 kW
Netzanschluss: 3-phasig, 50/60 Hz; 80–125K mit 380/400 V, 136K-MV und 150K-MV mit 500/540 V
Max. empfohlene PV-Generatorleistung: 120 / 150 / 165 / 180 / 188 / 204 / 225 kWp in gleicher Modellreihenfolge
MPP-Tracker: 9 bei den angebotenen 80/100/110K-Ausführungen; 12 bei 120/125/136/150K
PV-Strings: 2 je MPP-Tracker; abweichende 12-Tracker-Option für 100/110K separat zu prüfen
Max. PV-Eingangsspannung: 1.100 V
MPP-Spannungsbereich / PV-Startspannung: 180–1.000 V / 200 V
Max. Eingangsstrom / Kurzschlussstrom: 32 A / 46 A je MPP-Tracker, jeweils für beide Strings zusammen
Max. AC-Scheinleistung: 88 / 110 / 121 / 132 / 132 / 149,6 / 165 kVA in gleicher Modellreihenfolge
Max. Wirkungsgrad: 98,6 % bei 80–125K; 99,0 % bei 136K-MV und 150K-MV
Schutzart: IP66
Betriebstemperatur: −30 bis +60 °C; Leistungsreduzierung oberhalb +45 °C
Abmessungen: 985 × 660 × 327,5 mm (B × H × T)
Gewicht: 83 kg bei 80/100/110K; 87 kg bei 120/125/136/150K
Kühlung / Kommunikation: geregelte Luftkühlung / RS485, DRM
Überspannungsschutz: Typ II auf AC- und DC-Seite
AFCI: optionale, ausführungsabhängige Funktion
Batterieanschluss / Ersatzstrom: nicht vorgesehen; netzgekoppelter PV-Wechselrichter
📦 Lieferumfang
1 × SolaX X3-FORTH Stringwechselrichter in der gewählten Leistungsvariante
PV-, AC- und Montagezubehör gemäß aktuellem Herstellerlieferumfang
Kommunikations- und Projektzubehör nur, soweit Bestandteil der konkret gewählten Ausführung
PV-, AC- und Montagezubehör gemäß aktuellem Herstellerlieferumfang
Kommunikations- und Projektzubehör nur, soweit Bestandteil der konkret gewählten Ausführung
🔒 Garantie
5 Jahre SolaX Standardgarantie, beginnend mit dem früheren Zeitpunkt aus Erstinstallation und neun Monaten nach Produktionsdatum.
Bei Verbindung mit der SolaXCloud und erfolgreicher Übertragung der Erzeugungsdaten nennt SolaX für X3-FORTH eine Erweiterung auf 5 Jahre Standardgarantie plus 1 Jahr Teilegarantie.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Bei Verbindung mit der SolaXCloud und erfolgreicher Übertragung der Erzeugungsdaten nennt SolaX für X3-FORTH eine Erweiterung auf 5 Jahre Standardgarantie plus 1 Jahr Teilegarantie.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Großer dreiphasiger netzgekoppelter PV-Wechselrichter ohne direkten Batterieanschluss. 80 kW nutzt 9 MPPT, 120/125/136/150 kW 12 MPPT; bei 100/110 kW existieren je nach Geräteausführung 9- oder 12-MPPT-Versionen.
136/150 kW MV arbeiten mit 500/540 V AC und sind projektspezifisch zu planen. AFCI ist optional; Speicher nur separat AC-gekoppelt.
136/150 kW MV arbeiten mit 500/540 V AC und sind projektspezifisch zu planen. AFCI ist optional; Speicher nur separat AC-gekoppelt.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was unterscheidet die MV-Ausführungen mit 136 und 150 kW?
Die Varianten X3-FORTH-136K-MV und -150K-MV sind für 500 beziehungsweise 540 V AC ausgewiesen; die regulären 80–125-kW-Modelle arbeiten mit 380/400 V. Netzanschluss und gegebenenfalls Transformator müssen dazu passen. Die Bezeichnung MV bedeutet deshalb nicht, dass das Gerät ohne weitere Technik direkt an ein Mittelspannungsnetz angeschlossen wird.
Kann ein Hochvoltspeicher direkt am X3-FORTH angeschlossen werden?
Der X3-FORTH ist ein netzgekoppelter PV-Wechselrichter ohne DC-Batterieeingang. Für Speicher und eine mögliche Versorgung bei Netzausfall ist separate Leistungselektronik erforderlich. Die großen PV-Eingangsspannungen sind keine Freigabe, eine Batterie an die Stringanschlüsse anzuschließen.
Wie werden mehrere X3-FORTH in einer Gewerbeanlage überwacht?
RS485 und die vorgesehenen SolaX-Kommunikationslösungen ermöglichen die Einbindung in ein gemeinsames Monitoring. Für eine anlagenweite Einspeisebegrenzung sind zusätzlich die passende Messung und Regelung erforderlich. Mehrere gemeinsam überwachte FORTH-Geräte bilden dadurch noch kein netzunabhängiges Ersatzstromsystem.
Wie unterstützt der X3-FORTH die Fehlersuche auf großen PV-Flächen?
Stringstromüberwachung und I-V-Kennliniendiagnose liefern Hinweise auf abweichende Generatorbereiche. Bei der Auswertung sind die tatsächliche Stringbelegung und Einstrahlung zu berücksichtigen. Die Diagnose kann Wartungseinsätze gezielter machen, ersetzt jedoch keine elektrische Prüfung einer auffälligen Verbindung oder eines betroffenen Strings.
