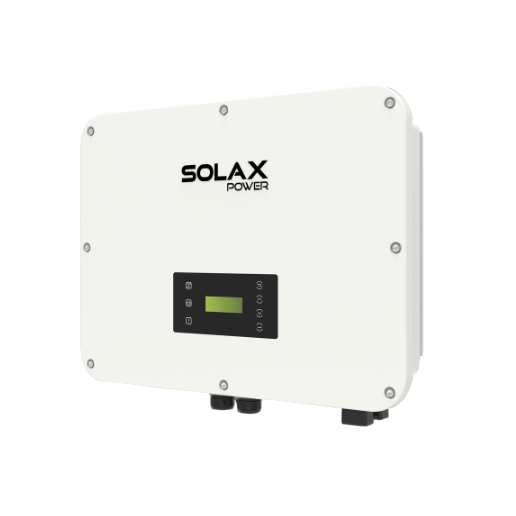

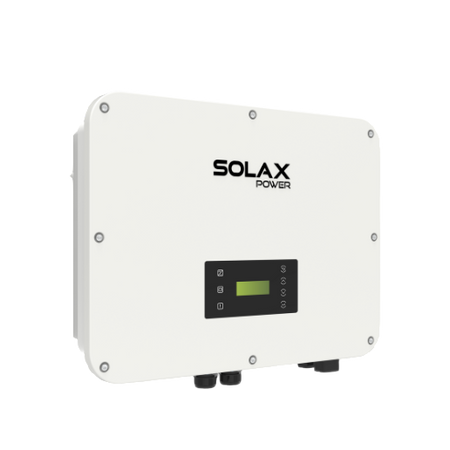

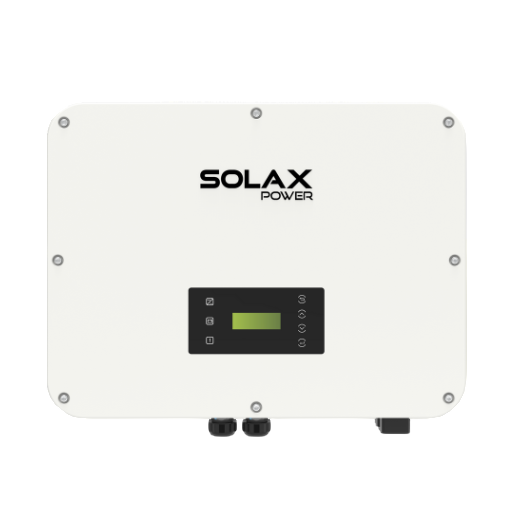

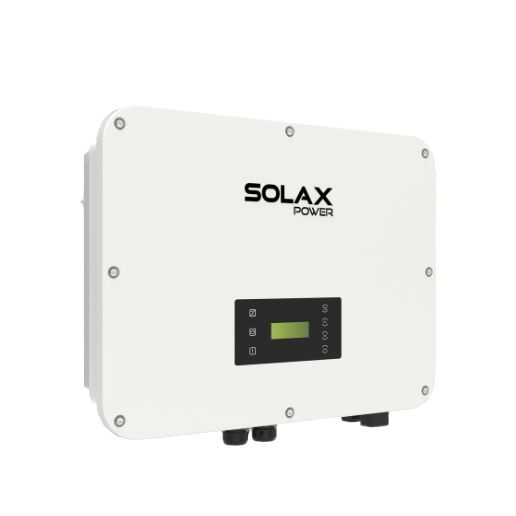

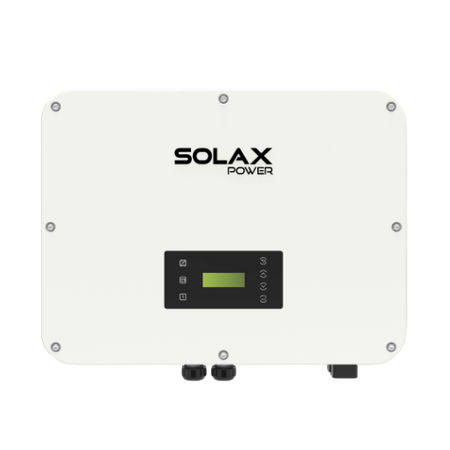

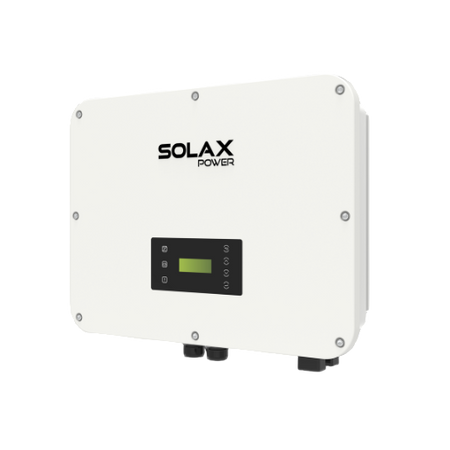

SolaX X3-ULTRA 15–30 kW AFCI Hybridwechselrichter
Normaler Preis
€2.099,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Bis zu drei MPP-Tracker:
Je nach Leistungsstufe stehen zwei oder drei unabhängige PV-Tracker zur Verfügung. Größere Hybridanlagen mit mehreren Dachsegmenten können dadurch differenzierter aufgeteilt und geregelt werden. -
Empfohlene Generatorgrößen von 30 bis 60 kWp:
Für 15, 20, 25 und 30 kW empfiehlt SolaX 30, 40, 50 beziehungsweise 60 kWp Modulleistung. Größere Generatorflächen können bei geringerer Einstrahlung mehr Energie liefern; die jeweiligen Stringgrenzen bleiben maßgeblich. -
Solarüberschüsse über zwei Batterieanschlüsse speichern:
Zwei unabhängige Anschlüsse binden freigegebene Hochvoltbatterien direkt an den X3-ULTRA an. Bei eingerichteter Energiemessung können Solarüberschüsse gespeichert und später für Verbraucher genutzt werden, wodurch sich zeitversetzter Netzbezug verringern lässt. -
Unter 10 ms Umschaltzeit beim Einzelgerät:
Ein einzelner X3-ULTRA schaltet in unter 10 ms auf seinen eingerichteten EPS-Ausgang. Freigegebene geladene Batterien, passende Messung und abgestimmte Ersatzstromkreise erlauben die Weiterführung geeigneter Verbraucher innerhalb der verfügbaren Leistung. -
AC- und DC-Überspannungen begrenzen:
Der X3-ULTRA enthält Überspannungsableiter Typ II auf der Netz- und Generatorseite. Sie unterstützen den Geräteschutz bei entsprechenden Spannungsspitzen und ergänzen das für den konkreten Anlagenstandort erforderliche Schutzkonzept.
Beschreibung
Der SolaX X3-ULTRA verbindet als dreiphasiger Hybridwechselrichter größere PV-Generatoren mit Hochvoltspeichern. Die angebotenen Leistungsstufen mit 15, 20, 25 und 30 kW eignen sich für große Wohngebäude und gewerbliche Verbrauchsprofile. Die 15- und 20-kW-Modelle besitzen zwei MPP-Tracker, während die 25- und 30-kW-Ausführungen drei Tracker bereitstellen. Jeder Tracker kann zwei Strings aufnehmen, sodass auch umfangreichere Generatorflächen aufgeteilt werden können.
Für die vier Leistungsstufen empfiehlt SolaX maximal 30, 40, 50 beziehungsweise 60 kWp PV-Leistung. Pro Tracker dürfen die angeschlossenen Strings zusammen bis zu 36 A Betriebsstrom erreichen. Der Hersteller nennt 120 bis 950 V als DC-Betriebsspannungsbereich. Bei der Auslegung sind zusätzlich Startspannung, maximale Eingangsspannung und die Grenzen der gewählten Module zu beachten; die Generatorleistung allein bestimmt keine passende Stringbelegung.
Zwei Batterieeingänge mit jeweils bis zu 30 A erlauben getrennte freigegebene Speicheranschlüsse. Das Batteriespannungsfenster beträgt 180 bis 800 V; zusammen stehen maximal 60 A Lade- und Entladestrom zur Verfügung. Die maximale Lade-/Entladeleistung beträgt je nach Variante 15, 20, 24 oder 30 kW und wird zusätzlich durch Batterie, Spannung, Ladezustand und BMS-Freigabe begrenzt.
Beim einzelnen Wechselrichter mit geeigneter Batterie nennt SolaX eine Ersatzstromumschaltung unter 10 ms. Welche Verbraucher versorgt werden, hängt vom vollständigen Backup-Aufbau und der Lastverteilung ab. Das Gerät besitzt ein IP66-Gehäuse, geregelte Luftkühlung und Überspannungsschutz Typ II auf beiden elektrischen Seiten. Batteriespeicher, Energiemessung und externe Ersatzstromverteilung müssen zum Anlagenkonzept passend ergänzt werden; eine vollständige Speicheranlage ist im Wechselrichterartikel nicht enthalten.
Batteriespeicher und externe Ersatzstromverteilung sind nicht enthalten
Für die vier Leistungsstufen empfiehlt SolaX maximal 30, 40, 50 beziehungsweise 60 kWp PV-Leistung. Pro Tracker dürfen die angeschlossenen Strings zusammen bis zu 36 A Betriebsstrom erreichen. Der Hersteller nennt 120 bis 950 V als DC-Betriebsspannungsbereich. Bei der Auslegung sind zusätzlich Startspannung, maximale Eingangsspannung und die Grenzen der gewählten Module zu beachten; die Generatorleistung allein bestimmt keine passende Stringbelegung.
Zwei Batterieeingänge mit jeweils bis zu 30 A erlauben getrennte freigegebene Speicheranschlüsse. Das Batteriespannungsfenster beträgt 180 bis 800 V; zusammen stehen maximal 60 A Lade- und Entladestrom zur Verfügung. Die maximale Lade-/Entladeleistung beträgt je nach Variante 15, 20, 24 oder 30 kW und wird zusätzlich durch Batterie, Spannung, Ladezustand und BMS-Freigabe begrenzt.
Beim einzelnen Wechselrichter mit geeigneter Batterie nennt SolaX eine Ersatzstromumschaltung unter 10 ms. Welche Verbraucher versorgt werden, hängt vom vollständigen Backup-Aufbau und der Lastverteilung ab. Das Gerät besitzt ein IP66-Gehäuse, geregelte Luftkühlung und Überspannungsschutz Typ II auf beiden elektrischen Seiten. Batteriespeicher, Energiemessung und externe Ersatzstromverteilung müssen zum Anlagenkonzept passend ergänzt werden; eine vollständige Speicheranlage ist im Wechselrichterartikel nicht enthalten.
Batteriespeicher und externe Ersatzstromverteilung sind nicht enthalten
⚙️ Technische Daten
Modellreihe: SolaX X3-ULTRA, X3-ULT-15K / 20K / 25K / 30K
Leistungsstufen: 15 / 20 / 25 / 30 kW; keine KP-Ausführung
Netzanschluss: 3-phasig, 380/400 V, 50/60 Hz
Max. empfohlene PV-Generatorleistung: 30 / 40 / 50 / 60 kWp in gleicher Modellreihenfolge
MPP-Tracker / Strings: 2 × 2 bei 15/20 kW; 3 × 2 bei 25/30 kW
Max. PV-Eingangsspannung: 1.000 V
MPP-Spannungsbereich / PV-Startspannung: 160–950 V / 200 V
Max. Eingangsstrom / Kurzschlussstrom: 36 A / 45 A je MPP-Tracker, jeweils für beide Strings zusammen
Max. AC-Scheinleistung: 16,5 / 22 / 27,5 / 30 kVA; Ländereinstellung beachten
VDE4105-Ausführung: 25K auf 24,9 kVA, 30K auf 29,9 kVA begrenzt
Batterieanschluss: 180–800 V, zwei unabhängige Hochvolt-Batteriekanäle
Max. Batterie-Lade-/Entladestrom: 30 A je Kanal, 60 A gesamt
Max. Batterie-Lade-/Entladeleistung: 15 / 20 / 24 / 30 kW in gleicher Modellreihenfolge
EPS-Umschaltzeit: <10 ms für ein Einzelgerät mit geeignetem Batteriesystem und ausgeführter Ersatzstrominstallation
EPS-Spitzenleistung: 200 % der Nennleistung für 10 s
Max. / europäischer Wirkungsgrad: 98,0 % / 97,7 %
Schutzart: IP66
Betriebstemperatur: −35 bis +60 °C; Leistungsreduzierung über +45 °C
Abmessungen: 696 × 526 × 240 mm (B × H × T)
Kühlung / Kommunikation: geregelte Luftkühlung / RS485, CAN, DRM, DI/DO
Überspannungsschutz: Typ II auf AC- und DC-Seite
AFCI: optional; Verfügbarkeit für die konkrete Geräteausführung prüfen
Leistungsstufen: 15 / 20 / 25 / 30 kW; keine KP-Ausführung
Netzanschluss: 3-phasig, 380/400 V, 50/60 Hz
Max. empfohlene PV-Generatorleistung: 30 / 40 / 50 / 60 kWp in gleicher Modellreihenfolge
MPP-Tracker / Strings: 2 × 2 bei 15/20 kW; 3 × 2 bei 25/30 kW
Max. PV-Eingangsspannung: 1.000 V
MPP-Spannungsbereich / PV-Startspannung: 160–950 V / 200 V
Max. Eingangsstrom / Kurzschlussstrom: 36 A / 45 A je MPP-Tracker, jeweils für beide Strings zusammen
Max. AC-Scheinleistung: 16,5 / 22 / 27,5 / 30 kVA; Ländereinstellung beachten
VDE4105-Ausführung: 25K auf 24,9 kVA, 30K auf 29,9 kVA begrenzt
Batterieanschluss: 180–800 V, zwei unabhängige Hochvolt-Batteriekanäle
Max. Batterie-Lade-/Entladestrom: 30 A je Kanal, 60 A gesamt
Max. Batterie-Lade-/Entladeleistung: 15 / 20 / 24 / 30 kW in gleicher Modellreihenfolge
EPS-Umschaltzeit: <10 ms für ein Einzelgerät mit geeignetem Batteriesystem und ausgeführter Ersatzstrominstallation
EPS-Spitzenleistung: 200 % der Nennleistung für 10 s
Max. / europäischer Wirkungsgrad: 98,0 % / 97,7 %
Schutzart: IP66
Betriebstemperatur: −35 bis +60 °C; Leistungsreduzierung über +45 °C
Abmessungen: 696 × 526 × 240 mm (B × H × T)
Kühlung / Kommunikation: geregelte Luftkühlung / RS485, CAN, DRM, DI/DO
Überspannungsschutz: Typ II auf AC- und DC-Seite
AFCI: optional; Verfügbarkeit für die konkrete Geräteausführung prüfen
📦 Lieferumfang
1 × SolaX X3-ULTRA AFCI Hybridwechselrichter in der gewählten Leistungsvariante
Gerätebezogenes PV-, Batterie-, AC- und Montagezubehör gemäß aktuellem Herstellerlieferumfang
Kommunikationsmodul entsprechend der konkreten Geräteausführung
Gerätebezogenes PV-, Batterie-, AC- und Montagezubehör gemäß aktuellem Herstellerlieferumfang
Kommunikationsmodul entsprechend der konkreten Geräteausführung
🔒 Garantie
5 Jahre SolaX Standardgarantie. Bei Kopplung mit einer SolaX-Batterie, Verbindung mit der SolaXCloud und erfolgreicher Übertragung der Erzeugungsdaten wird die Wechselrichtergarantie gemäß aktueller SolaX-EU-Regelung kostenlos auf 10 Jahre Standardgarantie erweitert.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Aktuell freigegebene SolaX-Hochvoltspeicher für den X3-ULTRA umfassen je nach Konfiguration unter anderem HS25/HS36, HR25/HR36 und T58-Systeme.
Batteriemodell, Modulanzahl, BMS, Firmware, Batterieanschlüsse, Kommunikationszubehör und Ersatzstromaufbau müssen zur konkreten ULTRA-Leistungsstufe und aktuellen SolaX-Freigabe passen.
Batteriemodell, Modulanzahl, BMS, Firmware, Batterieanschlüsse, Kommunikationszubehör und Ersatzstromaufbau müssen zur konkreten ULTRA-Leistungsstufe und aktuellen SolaX-Freigabe passen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Batterieserien passen zum SolaX X3-ULTRA?
Der X3-ULTRA besitzt zwei Hochvolt-Batterieanschlüsse mit einem Batteriespannungsbereich von 180–800 V. SolaX nennt maximal 30 A je Anschluss beziehungsweise 60 A insgesamt. Speicheraufbau, BMS, Firmware, Batterieanzahl und zulässige Lade-/Entladeleistung müssen zum konkreten ULTRA-Modell passen.
Wie schnell erfolgt die Umschaltung auf den Backupausgang?
SolaX nennt eine Umschaltzeit von unter 10 ms. Die tatsächlich versorgbare Last hängt dennoch von Wechselrichtervariante, Speicher und freigegebener Ersatzstromkonfiguration ab.
Wie wird der X3-ULTRA mit Monitoring und Energiemessung verbunden?
Für Geräte- und Steuerkommunikation bietet die ULTRA-Serie unter anderem RS485 und CAN. Die Internetanbindung für SolaX-Monitoring wird mit der passenden Kommunikationseinheit hergestellt. Der Zähler am Netzanschlusspunkt und das Batterie-BMS werden entsprechend ihrer jeweiligen Funktion eingebunden; eine Internetverbindung ersetzt diese Mess- und Regelverbindungen nicht.
Können mehrere X3-ULTRA gemeinsam mit Ersatzstromfunktion betrieben werden?
SolaX beschreibt bis zu zehn Geräte im Netz- und Inselbetrieb. Dafür muss der gesamte Verbund einschließlich Batterieaufbau, Firmware, Kommunikation und EPS-Verteilung nach dem ULTRA-Systemkonzept ausgelegt werden. Die zulässige Gerätezahl allein bedeutet weder, dass alle Ausführungen mischbar sind, noch dass externe Systemtechnik entfallen kann.
