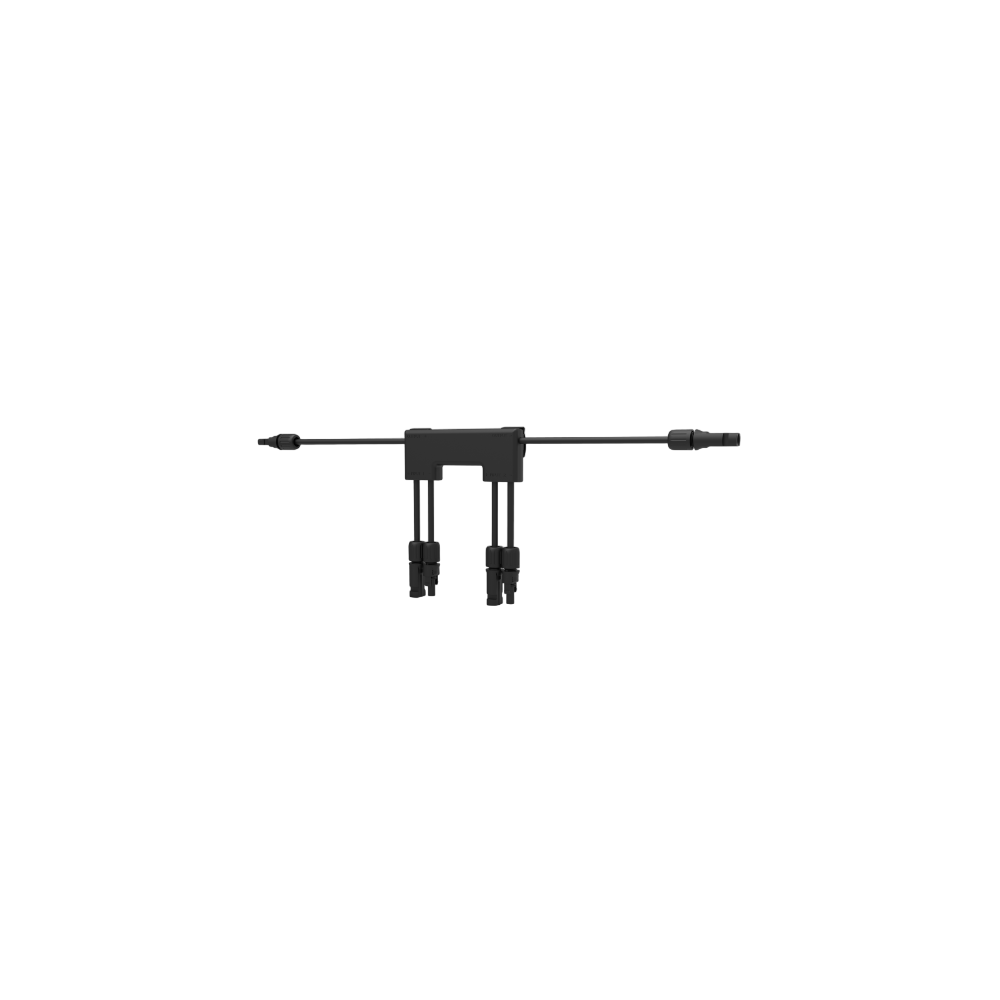

SolaX XRSD Rapid Shutdown
Normaler Preis
€44,48
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Modulnahe Rapid-Shutdown-Funktion:
Die XRSD-Komponenten werden direkt im PV-Generator eingesetzt und ermöglichen die gezielte Abschaltung auf Modulebene innerhalb eines vollständigen SolaX Rapid-Shutdown-Systems. -
20 A Eingangsstrom und IP68:
SolaX spezifiziert XRSD-1C und XRSD-2C mit maximal 20 A PV-Eingangsstrom und IP68/NEMA6P für den Einsatz im Generatorfeld. -
Zwei klar getrennte Ausführungen:
XRSD-1C arbeitet mit 8–80 V Ein- und Ausgang; XRSD-2C besitzt zwei 8–80-V-Eingänge und 16–160 V Ausgang. Die Variante wird deshalb nach der konkreten Modulverschaltung gewählt. -
Systemsteuerung über das Core Kit:
Die Kommunikation erfolgt per PLC mit dem XRSD Core Kit. Ohne passenden Transmitter entsteht keine vollständige Rapid-Shutdown-Funktion.
Beschreibung
Die SolaX XRSD-1C und XRSD-2C sind modulnahe Komponenten für ein Rapid-Shutdown-System. Sie werden in den DC-Pfad der PV-Module eingebunden und kommunizieren per PLC mit dem zugehörigen XRSD Core Kit. SolaX gibt für beide Ausführungen maximal 20 A PV-Eingangsstrom, 26 A maximalen Kurzschlussstrom, 1500 V maximale Systemspannung und Schutzart IP68 an.
XRSD-1C arbeitet mit einem Eingangs- und Ausgangsspannungsbereich von 8 bis 80 V. XRSD-2C besitzt zwei Eingänge mit jeweils 8 bis 80 V und einen Ausgangsbereich von 16 bis 160 V. Die Auswahl richtet sich nach Modulverschaltung und Systemplanung. Das XRSD ist kein eigenständiges Abschaltsystem; für die Signalerzeugung wird ein passendes XRSD Core Kit benötigt.
XRSD-1C arbeitet mit einem Eingangs- und Ausgangsspannungsbereich von 8 bis 80 V. XRSD-2C besitzt zwei Eingänge mit jeweils 8 bis 80 V und einen Ausgangsbereich von 16 bis 160 V. Die Auswahl richtet sich nach Modulverschaltung und Systemplanung. Das XRSD ist kein eigenständiges Abschaltsystem; für die Signalerzeugung wird ein passendes XRSD Core Kit benötigt.
⚙️ Technische Daten
Modelle: XRSD-1C / XRSD-2C
Kommunikation: PLC
Max. PV-Eingangsstrom: 20 A
Max. Kurzschlussstrom: 26 A
Max. Systemspannung: 1500 V
XRSD-1C Spannungsbereich: Eingang 8–80 V, Ausgang 8–80 V
XRSD-2C Spannungsbereich: 2 × Eingang 8–80 V, Ausgang 16–160 V
XRSD-1C Abmessungen: 130 × 36 × 21 mm
XRSD-2C Abmessungen: 135 × 59 × 20 mm
Schutzart: IP68 / NEMA6P
Steckverbinder laut Hersteller: MC4 (Standard)
Kommunikation: PLC
Max. PV-Eingangsstrom: 20 A
Max. Kurzschlussstrom: 26 A
Max. Systemspannung: 1500 V
XRSD-1C Spannungsbereich: Eingang 8–80 V, Ausgang 8–80 V
XRSD-2C Spannungsbereich: 2 × Eingang 8–80 V, Ausgang 16–160 V
XRSD-1C Abmessungen: 130 × 36 × 21 mm
XRSD-2C Abmessungen: 135 × 59 × 20 mm
Schutzart: IP68 / NEMA6P
Steckverbinder laut Hersteller: MC4 (Standard)
📦 Lieferumfang
1 × SolaX XRSD Rapid-Shutdown-Einheit in der gewählten Ausführung
🔌 Kompatibel mit
Für SolaX XRSD-Systeme mit passendem XRSD Core Kit. Modulspannung, Modulstrom, Verschaltung, Steckverbinder und Systemplanung müssen zu XRSD-1C beziehungsweise XRSD-2C passen; Markenkompatibilität allein ist keine Freigabe.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was ist der Unterschied zwischen XRSD-1C und XRSD-2C?
XRSD-1C besitzt einen 8–80-V-Eingang und einen 8–80-V-Ausgang. XRSD-2C besitzt zwei Eingänge mit jeweils 8–80 V und einen Ausgangsbereich von 16–160 V. Die Variante muss zur Modulverschaltung passen.
Ist für XRSD ein Core Kit erforderlich?
Ja. Die XRSD-Einheiten kommunizieren per PLC mit dem XRSD Core Kit. Das Core Kit stellt die Transmitterfunktion des Rapid-Shutdown-Systems bereit.
Welche Stromgrenzen gelten?
SolaX nennt für XRSD-1C und XRSD-2C maximal 20 A PV-Eingangsstrom und 26 A maximalen Kurzschlussstrom. Die konkrete Modulauswahl muss diese Grenzen und die übrigen elektrischen Vorgaben erfüllen.
