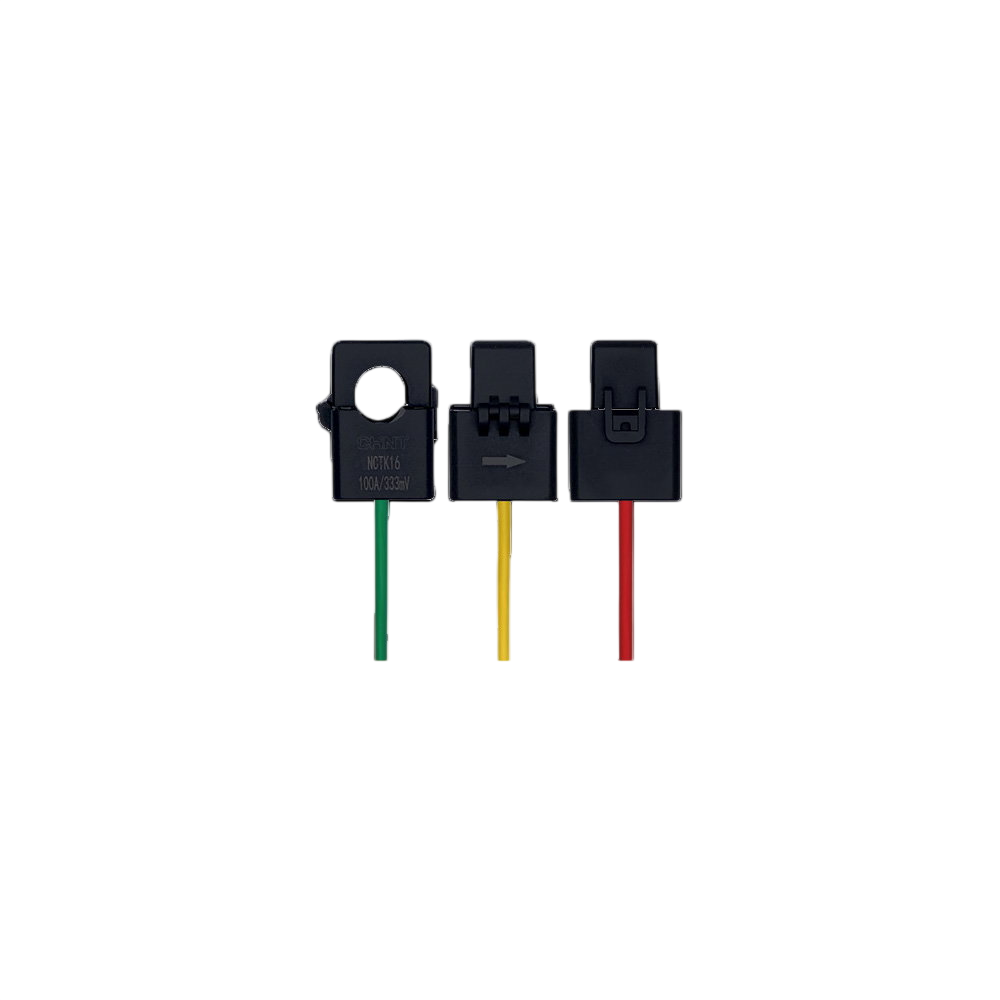

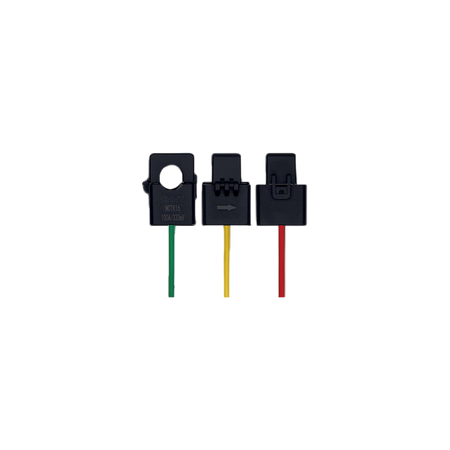

Sungrow Messwandler-Set 100 A / 250 A für DTSU666-20
Normaler Preis
€26,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Kompletter Satz für drei Außenleiter:
Drei Stromwandler decken einen üblichen dreiphasigen Messpunkt vollständig ab und vermeiden die fehleranfällige Kombination einzeln beschaffter Wandler mit abweichenden Kennwerten. -
100 A oder 250 A passend zum Anschluss:
Der Messbereich kann an die tatsächliche Stromstärke der Anlage angepasst werden. Das verbessert die Planbarkeit und verhindert eine unnötig grobe Dimensionierung. -
Teilbare Split-Core-Bauform:
Die Wandler können bei geeigneter Verteilung um vorhandene Leiter gelegt werden und erleichtern damit die Nachrüstung, ohne den gesamten Leiterweg neu aufbauen zu müssen. -
333-mV-Signal und 6-m-Leitung:
Ausgangssignal und feste Anschlussleitung sind auf das DTSU666-20-Messkonzept abgestimmt und bieten ausreichend Spielraum für typische Zähler- und Wandlerpositionen.
Beschreibung
Die Sungrow Stromwandler-Sets ergänzen den indirekt messenden DTSU666-20 Energiezähler. Jede Variante besteht aus drei teilbaren Stromwandlern für die drei Außenleiter eines üblichen dreiphasigen Messpunkts. Zur Auswahl stehen ein 100-A- und ein 250-A-Satz, jeweils mit 333-mV-Ausgangssignal.
Durch die Split-Core-Bauform können die Wandler bei geeigneter Einbausituation um vorhandene Leiter gelegt werden, ohne den Leiter vollständig durch einen geschlossenen Messkern führen zu müssen. Das erleichtert Nachrüstungen in bestehenden Verteilungen, ersetzt aber nicht die Prüfung von Leiterdurchmesser, Platzbedarf und sicherer Befestigung.
Der Messbereich sollte zur tatsächlichen Belastung passen. Ein unnötig großer Wandler kann die nutzbare Auflösung im normalen Betriebsbereich verschlechtern. Die feste 6-m-Anschlussleitung bietet Spielraum zwischen Messpunkt und DTSU666-20; Verlängerung, Kürzung oder abweichende Leitungsführung sind nur nach den Sungrow Vorgaben zulässig.
Für korrekte Leistungswerte müssen Pfeilrichtung, Phasenzuordnung und Anschluss am Zähler exakt dem Schaltbild entsprechen. Vertauschte Stromrichtung oder Phasen führen zu unplausiblen Messwerten und können Einspeisebegrenzung, Speicherregelung oder Energiemanagement fehlerhaft beeinflussen.
Durch die Split-Core-Bauform können die Wandler bei geeigneter Einbausituation um vorhandene Leiter gelegt werden, ohne den Leiter vollständig durch einen geschlossenen Messkern führen zu müssen. Das erleichtert Nachrüstungen in bestehenden Verteilungen, ersetzt aber nicht die Prüfung von Leiterdurchmesser, Platzbedarf und sicherer Befestigung.
Der Messbereich sollte zur tatsächlichen Belastung passen. Ein unnötig großer Wandler kann die nutzbare Auflösung im normalen Betriebsbereich verschlechtern. Die feste 6-m-Anschlussleitung bietet Spielraum zwischen Messpunkt und DTSU666-20; Verlängerung, Kürzung oder abweichende Leitungsführung sind nur nach den Sungrow Vorgaben zulässig.
Für korrekte Leistungswerte müssen Pfeilrichtung, Phasenzuordnung und Anschluss am Zähler exakt dem Schaltbild entsprechen. Vertauschte Stromrichtung oder Phasen führen zu unplausiblen Messwerten und können Einspeisebegrenzung, Speicherregelung oder Energiemanagement fehlerhaft beeinflussen.
⚙️ Technische Daten
Zubehörart: Stromwandler-Set
Kompatibler Zähler: Sungrow DTSU666-20
Varianten: 3 × 100 A / 3 × 250 A
Wandlertyp: Split Core
Ausgangssignal: 333 mV
Kabellänge: 6 m
CT-Modell laut Datenblatt: ZTY6.176.532 (100 A) / ZTY6.176.533 (250 A)
Kompatibler Zähler: Sungrow DTSU666-20
Varianten: 3 × 100 A / 3 × 250 A
Wandlertyp: Split Core
Ausgangssignal: 333 mV
Kabellänge: 6 m
CT-Modell laut Datenblatt: ZTY6.176.532 (100 A) / ZTY6.176.533 (250 A)
📦 Lieferumfang
3 × Sungrow Split-Core-Stromwandler in der gewählten 100-A- oder 250-A-Ausführung
3 × fest angeschlossene 6-m-Anschlussleitung
3 × fest angeschlossene 6-m-Anschlussleitung
🔒 Garantie
Für das Produkt gelten die zum Kauf- und Installationszeitpunkt gültigen Sungrow Garantie- und Servicebedingungen. Maßgeblich sind insbesondere Einsatzland, fachgerechte Installation, Inbetriebnahme und die jeweilige Produktregistrierung; eine nicht bestätigte Garantiedauer wird hier bewusst nicht zugesagt.
🔌 Kompatibel mit
Kompatibler Energiezähler:
- Sungrow DTSU666-20
Varianten:
- UE000012: 3 × 100 A / 333 mV Split-Core-Stromwandler
- UE000013: 3 × 250 A / 333 mV Split-Core-Stromwandler
Vor Bestellung prüfen:
- maximaler Anlagenstrom
- Leiterdurchmesser und Einbauplatz
- Pfeilrichtung und Phasenzuordnung
- Verdrahtung gemäß aktuellem Sungrow DTSU666-20-Schaltbild
- Sungrow DTSU666-20
Varianten:
- UE000012: 3 × 100 A / 333 mV Split-Core-Stromwandler
- UE000013: 3 × 250 A / 333 mV Split-Core-Stromwandler
Vor Bestellung prüfen:
- maximaler Anlagenstrom
- Leiterdurchmesser und Einbauplatz
- Pfeilrichtung und Phasenzuordnung
- Verdrahtung gemäß aktuellem Sungrow DTSU666-20-Schaltbild
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wie viele Wandler enthält ein Set?
Drei Stromwandler für eine dreiphasige Messung.
Welcher Zähler wird benötigt?
Die Sets sind für den Sungrow DTSU666-20 vorgesehen.
Wann ist 250 A statt 100 A sinnvoll?
Der Messbereich muss zum maximal erwarteten Leiterstrom und zur Anlagenplanung passen; dies legt die Elektroplanung fest.
