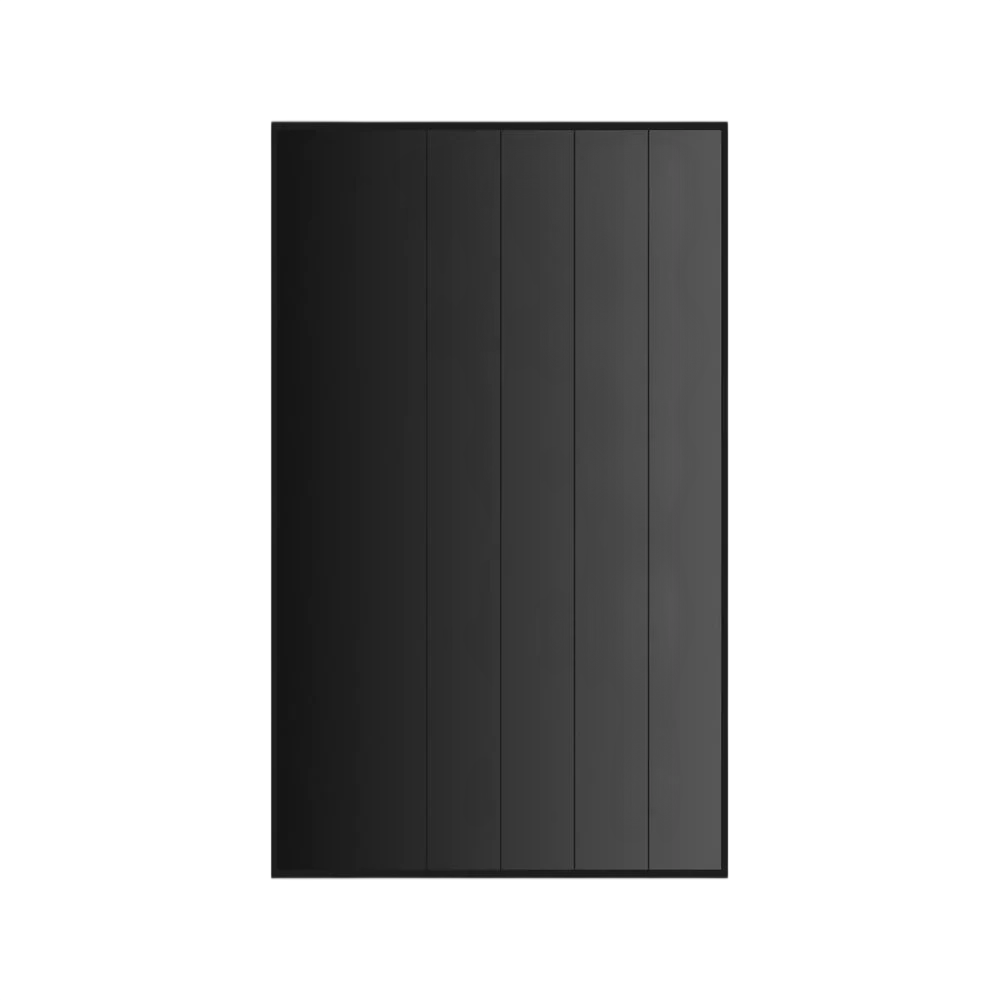

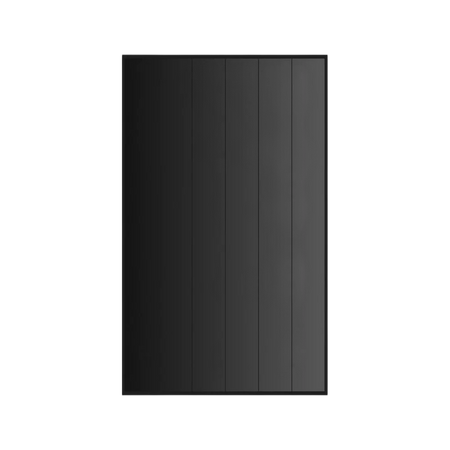

TCL Solar C2 HSM-BE54-HD485 All Black Back-Contact Glas-Glas-Solarmodul – 485 Wp
Normaler Preis
€108,65
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Busbarfreie Front nach dem „gapless“-Konzept:
Laut Datenblatt kombiniert TCL Back-Contact-Zellen mit einer busbarfreien Vorderseite und bezeichnet die Technik als „gapless“. Ohne metallische Leiterbahnen auf der Front entsteht ein ruhiges, gleichmäßiges Zellbild. -
All Black bis zum getönten Rückglas:
Schwarze Zellen, ein schwarz getöntes Rückglas und ein schwarz eloxierter Aluminiumrahmen ergeben eine durchgehend dunkle Ansicht. Helle Hintergrundflächen, die bei anderen Ausführungen durchscheinen können, entfallen dadurch. -
Temperaturverhalten für sonnige Dachflächen:
Mit −0,26 %/°C für Pmax geht die Leistung des TCL-Moduls bei steigender Zelltemperatur nur moderat zurück. Auf sommerlich aufgeheizten Dächern bleibt so mehr Leistung nutzbar als bei stärker negativen Koeffizienten. -
Symmetrischer Glas-Glas-Aufbau mit AR-Front:
Beide teilvorgespannten Scheiben des TCL-Moduls messen 2,0 mm. Die Antireflexbeschichtung der Frontscheibe mindert Reflexionen an der Oberfläche, die zweite Scheibe schützt die Zellen von hinten. -
IP68-Anschlussdose mit drei Dioden:
Die nach IP68 geschützte Anschlussdose enthält drei Bypass-Dioden, die bei teilweiser Verschattung betroffene Modulbereiche überbrücken. Die übrigen Bereiche speisen weiter ein, auch wenn Schattenverluste nicht vollständig vermieden werden.
Beschreibung
Mit dem C2 HSM-BE54-HD485 in der Ausführung AB ist TCL Solar erstmals im Shop vertreten. Die Marke gehört zu TCL SunPower Global und damit zum TCL-Konzern. Laut Datenblatt umfasst der Typ HSM-BE54-HD der Serie C2 Leistungsklassen von 485 bis 495 W; dieses Modul bildet mit 485 Wp und 23,8 % Modulwirkungsgrad die Einstiegsstufe. Vorgesehen ist es für Wohnhausdächer, auf denen eine vollständig schwarze Ansicht im Vordergrund steht.
Die 108 Zellen arbeiten nach dem Back-Contact-Prinzip, ihre Kontakte liegen also auf der Rückseite. TCL bezeichnet die Technik als „Back-contact gapless“ und weist die Vorderseite ausdrücklich als busbarfrei aus. Der Temperaturkoeffizient für Pmax beträgt −0,26 %/°C, sodass die Leistung bei warmen Zellen nur moderat nachlässt. Drei Bypass-Dioden in der IP68-Anschlussdose überbrücken verschattete Bereiche; vollständig ausgleichen können sie Schattenverluste jedoch nicht.
Front- und Rückglas des C2 sind jeweils 2,0 mm stark und teilvorgespannt. Die Frontscheibe trägt eine Antireflexbeschichtung, das Rückglas ist schwarz getönt und bildet zusammen mit den schwarzen Zellen und dem schwarz eloxierten Aluminiumrahmen die All-Black-Optik. Im Format 1.800 × 1.134 × 30 mm wiegt das Modul 26,0 kg. Dieses Gewicht ist bei Transport, Handhabung und Befestigungsplanung zu berücksichtigen.
Elektrisch weist das Datenblatt 33,64 V und 14,42 A im MPP aus, dazu 40,45 V Leerlaufspannung und 15,18 A Kurzschlussstrom. Da die Leerlaufspannung je Grad Abkühlung um 0,20 % zunimmt, richtet sich die maximale Modulanzahl je String nach der niedrigsten erwarteten Temperatur und dem Eingangsbereich des Wechselrichters. Angeschlossen wird über 1.200 mm lange Leitungen mit EVO2-Steckern laut Datenblatt; Unterkonstruktion und Klemmen werden auf Format und Gewicht abgestimmt.
Die 108 Zellen arbeiten nach dem Back-Contact-Prinzip, ihre Kontakte liegen also auf der Rückseite. TCL bezeichnet die Technik als „Back-contact gapless“ und weist die Vorderseite ausdrücklich als busbarfrei aus. Der Temperaturkoeffizient für Pmax beträgt −0,26 %/°C, sodass die Leistung bei warmen Zellen nur moderat nachlässt. Drei Bypass-Dioden in der IP68-Anschlussdose überbrücken verschattete Bereiche; vollständig ausgleichen können sie Schattenverluste jedoch nicht.
Front- und Rückglas des C2 sind jeweils 2,0 mm stark und teilvorgespannt. Die Frontscheibe trägt eine Antireflexbeschichtung, das Rückglas ist schwarz getönt und bildet zusammen mit den schwarzen Zellen und dem schwarz eloxierten Aluminiumrahmen die All-Black-Optik. Im Format 1.800 × 1.134 × 30 mm wiegt das Modul 26,0 kg. Dieses Gewicht ist bei Transport, Handhabung und Befestigungsplanung zu berücksichtigen.
Elektrisch weist das Datenblatt 33,64 V und 14,42 A im MPP aus, dazu 40,45 V Leerlaufspannung und 15,18 A Kurzschlussstrom. Da die Leerlaufspannung je Grad Abkühlung um 0,20 % zunimmt, richtet sich die maximale Modulanzahl je String nach der niedrigsten erwarteten Temperatur und dem Eingangsbereich des Wechselrichters. Angeschlossen wird über 1.200 mm lange Leitungen mit EVO2-Steckern laut Datenblatt; Unterkonstruktion und Klemmen werden auf Format und Gewicht abgestimmt.
⚙️ Technische Daten
Modellbezeichnung: TCL-HSM-BE54-HD485-AB
Zelltechnologie: Back-Contact-Zellen („gapless“, Vorderseite ohne Busbars)
Nennleistung: 485 Wp
Modulwirkungsgrad: 23,8 %
Zellaufbau: 108 Zellen
Modulaufbau: Glas-Glas, 2,0 mm teilvorgespanntes Frontglas mit AR-Beschichtung / 2,0 mm teilvorgespanntes, schwarz getöntes Rückglas
Bifazial: Nein
Optik/Ausführung: All Black (schwarze Zellen, schwarz getöntes Rückglas, schwarz eloxierter Aluminiumrahmen)
Abmessungen: 1.800 × 1.134 × 30 mm
Gewicht: 26,0 kg
MPP-Spannung (Vmp): 33,64 V
MPP-Strom (Imp): 14,42 A
Leerlaufspannung (Voc): 40,45 V
Kurzschlussstrom (Isc): 15,18 A
Temperaturkoeffizient Pmax: −0,26 %/°C
Temperaturkoeffizient Voc: −0,20 %/°C
Stecksystem: EVO2 laut Herstellerdatenblatt
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
Zelltechnologie: Back-Contact-Zellen („gapless“, Vorderseite ohne Busbars)
Nennleistung: 485 Wp
Modulwirkungsgrad: 23,8 %
Zellaufbau: 108 Zellen
Modulaufbau: Glas-Glas, 2,0 mm teilvorgespanntes Frontglas mit AR-Beschichtung / 2,0 mm teilvorgespanntes, schwarz getöntes Rückglas
Bifazial: Nein
Optik/Ausführung: All Black (schwarze Zellen, schwarz getöntes Rückglas, schwarz eloxierter Aluminiumrahmen)
Abmessungen: 1.800 × 1.134 × 30 mm
Gewicht: 26,0 kg
MPP-Spannung (Vmp): 33,64 V
MPP-Strom (Imp): 14,42 A
Leerlaufspannung (Voc): 40,45 V
Kurzschlussstrom (Isc): 15,18 A
Temperaturkoeffizient Pmax: −0,26 %/°C
Temperaturkoeffizient Voc: −0,20 %/°C
Stecksystem: EVO2 laut Herstellerdatenblatt
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
Gewählte Anzahl × TCL Solar HSM-BE54-HD485 485 Wp Solarmodul
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Herstellerdatenblatt.
Werkseitig montierte Anschlussleitungen und Steckverbinder gemäß Herstellerdatenblatt.
🔒 Garantie
25 Jahre Produktgarantie
30 Jahre lineare Leistungsgarantie
Laut Herstellerdatenblatt mindestens 99,0 % der Nennleistung im ersten Jahr, danach höchstens 0,35 % Leistungsminderung pro Jahr über die Laufzeit der Leistungsgarantie.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
30 Jahre lineare Leistungsgarantie
Laut Herstellerdatenblatt mindestens 99,0 % der Nennleistung im ersten Jahr, danach höchstens 0,35 % Leistungsminderung pro Jahr über die Laufzeit der Leistungsgarantie.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was bedeutet die Bezeichnung „gapless“ beim TCL Solar C2?
TCL beschreibt die Zelltechnik im Datenblatt als „Back-contact gapless technology“ mit busbarfreier Vorderseite. Die Kontakte der 108 Zellen liegen auf der Rückseite, die Front bleibt ohne Leiterbahnen. Wörtlich übersetzt bedeutet „gapless“ lückenlos; weitere technische Einzelheiten dazu enthält das Datenblatt nicht.
Welche Rolle spielt das Modulgewicht von 26,0 kg bei der Planung?
Je Modul sind 26,0 kg auf einer Fläche von 1.800 × 1.134 mm anzusetzen, das entspricht rund 12,7 kg pro Quadratmeter Modulfläche. Dieser Wert fließt in die Prüfung von Dachtragwerk und Unterkonstruktion ein und bestimmt außerdem, wie Transport und Montage auf dem Dach organisiert werden.
Welche Garantie gilt für das TCL HSM-BE54-HD485-AB?
Laut Datenblatt gibt TCL 25 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie. Im ersten Jahr sind mindestens 99,0 % der Nennleistung zugesagt, anschließend beträgt die Minderung höchstens 0,35 % pro Jahr. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
