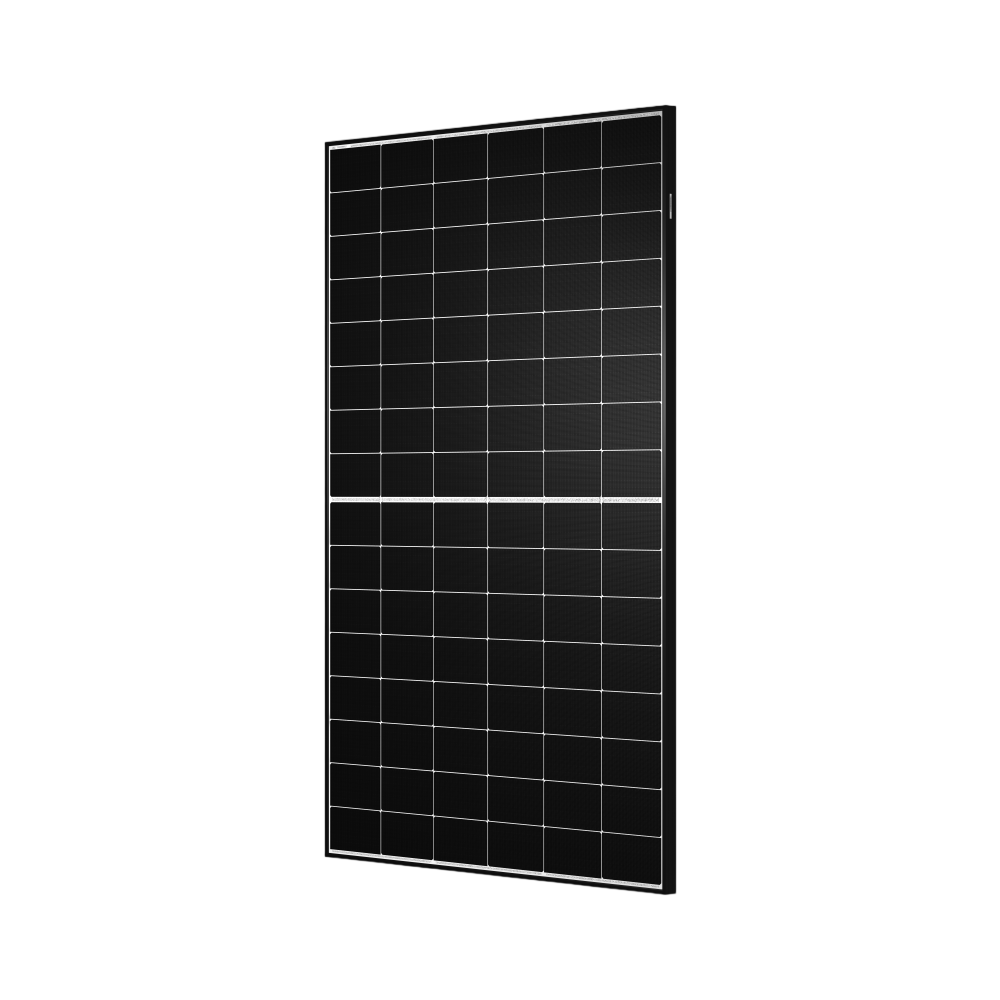

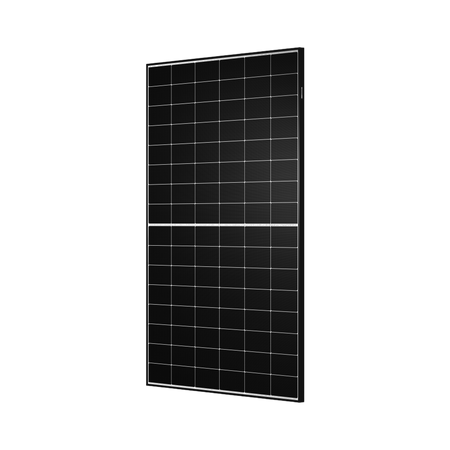

Tongwei TWMNH-48HW Black Frame Glas-Glas-Solarmodul – 470 Wp
Normaler Preis
€68,96
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Obere Leistungsstufe der 48HW-Reihe:
Mit 470 Wp zählt dieses Modell laut Tongwei zu den oberen Stufen seiner Baureihe. Ist die Anzahl der Modulplätze durch das Dach vorgegeben, wächst damit die installierbare Gesamtleistung. -
Zweifarbige Black-Frame-Optik:
Der schwarz eloxierte Rahmen fasst ein Zellfeld, dessen helle Zwischenräume ein feines Linienraster zeichnen. Für Dächer ohne Vorgabe einer komplett schwarzen Fläche entsteht so eine klassische, klar gegliederte Modulansicht. -
Viel Leistung auf kompakter Fläche:
Auf 1.762 × 1.134 mm erzielt das Modul laut Datenblatt 23,5 % Wirkungsgrad. Kleinere oder durch Dachfenster zerteilte Dachflächen lassen sich dadurch mit vergleichsweise hoher Leistung je Quadratmeter belegen. -
Beidseitige Glashülle ohne Rückseitenertrag:
Zwei teilvorgespannte Scheiben mit je 2,0 mm schließen die Zellen von vorn und hinten ein. Die gläserne Rückscheibe trägt dabei nichts zum Ertrag bei, weil das Modul monofazial arbeitet. -
Temperaturkoeffizient für warme Dachlagen:
Pro Grad Zelltemperatur oberhalb von 25 °C sinkt die Leistung laut Datenblatt um 0,28 %. Auf Schrägdächern mit knapper Hinterlüftung bleiben die sommerlichen Einbußen dadurch überschaubar.
Beschreibung
Das Tongwei TWMNH-48HW470 stammt aus der Serie TNC 2.0 G12R-48 der Marke TW Solar und bildet mit 470 Wp eine obere Leistungsstufe der 48HW-Reihe. Kennzeichnend ist die Ausführung „Black Frame“, bei der ein schwarzer Rahmen auf helle Zellzwischenräume trifft. Damit eignet sich das Modul für Wohn- und Gewerbedächer, auf denen hohe Leistung je Modulplatz zählt und keine durchgehend schwarze Fläche verlangt wird.
Elektrisch basiert das Modul auf 96 N-Type-TNC-Halbzellen im Raster 6 × 16; hinter dem Kürzel TNC steht die TOPCon-Plattform von Tongwei. Laut Datenblatt Ver.20251218 ergibt sich ein Modulwirkungsgrad von 23,5 %. Ein Leistungstemperaturkoeffizient von −0,28 %/°C dämpft die Einbußen bei hohen Zelltemperaturen. Drei Dioden in der IP68-Anschlussdose überbrücken bei Bedarf verschattete Zellbereiche, ganz ausgleichen lassen sich Schattenverluste auf diesem Weg aber nicht.
Mechanisch handelt es sich um ein Glas-Glas-Modul mit AR-beschichtetem Frontglas und Rückglas, beide 2,0 mm stark und teilvorgespannt. Der schwarz eloxierte Aluminiumrahmen misst 30 mm in der Höhe, das Format beträgt 1.762 × 1.134 mm bei 24,3 kg. Helle Zwischenräume und gläserne Rückseite lassen zunächst an ein bifaziales Modul denken. Tatsächlich arbeitet das 48HW470 monofazial und gewinnt aus Licht von hinten keinen Ertrag.
Die Unterkonstruktion wird auf das Modulgewicht von 24,3 kg und den 30 mm hohen Rahmen ausgelegt. Wie viele Module ein String aufnehmen kann, ergibt sich aus der Leerlaufspannung von 36,55 V und dem Spannungsfenster des Wechselrichters. Mit 15,26 A MPP-Strom und 15,95 A Kurzschlussstrom sind zudem die Stromgrenzen des MPP-Trackers abzugleichen. Ab Werk sind Anschlussleitungen mit 4,0 mm² Querschnitt und je 1.200 mm Länge montiert.
Elektrisch basiert das Modul auf 96 N-Type-TNC-Halbzellen im Raster 6 × 16; hinter dem Kürzel TNC steht die TOPCon-Plattform von Tongwei. Laut Datenblatt Ver.20251218 ergibt sich ein Modulwirkungsgrad von 23,5 %. Ein Leistungstemperaturkoeffizient von −0,28 %/°C dämpft die Einbußen bei hohen Zelltemperaturen. Drei Dioden in der IP68-Anschlussdose überbrücken bei Bedarf verschattete Zellbereiche, ganz ausgleichen lassen sich Schattenverluste auf diesem Weg aber nicht.
Mechanisch handelt es sich um ein Glas-Glas-Modul mit AR-beschichtetem Frontglas und Rückglas, beide 2,0 mm stark und teilvorgespannt. Der schwarz eloxierte Aluminiumrahmen misst 30 mm in der Höhe, das Format beträgt 1.762 × 1.134 mm bei 24,3 kg. Helle Zwischenräume und gläserne Rückseite lassen zunächst an ein bifaziales Modul denken. Tatsächlich arbeitet das 48HW470 monofazial und gewinnt aus Licht von hinten keinen Ertrag.
Die Unterkonstruktion wird auf das Modulgewicht von 24,3 kg und den 30 mm hohen Rahmen ausgelegt. Wie viele Module ein String aufnehmen kann, ergibt sich aus der Leerlaufspannung von 36,55 V und dem Spannungsfenster des Wechselrichters. Mit 15,26 A MPP-Strom und 15,95 A Kurzschlussstrom sind zudem die Stromgrenzen des MPP-Trackers abzugleichen. Ab Werk sind Anschlussleitungen mit 4,0 mm² Querschnitt und je 1.200 mm Länge montiert.
⚙️ Technische Daten
Modellbezeichnung: TWMNH-48HW470
Zelltechnologie: monokristalline N-Type-Halbzellen, TNC
Nennleistung: 470 Wp
Modulwirkungsgrad: 23,5 %
Zellaufbau: 96 Halbzellen (6 × 16)
Modulaufbau: Glas-Glas, 2,0 mm teilvorgespanntes Frontglas mit AR-Beschichtung / 2,0 mm teilvorgespanntes Rückglas
Bifazial: Nein
Optik/Ausführung: schwarz eloxierter Aluminiumrahmen mit hellen Zellzwischenräumen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 24,3 kg
MPP-Spannung (Vmp): 30,80 V
MPP-Strom (Imp): 15,26 A
Leerlaufspannung (Voc): 36,55 V
Kurzschlussstrom (Isc): 15,95 A
Temperaturkoeffizient Pmax: −0,28 %/°C
Temperaturkoeffizient Voc: −0,24 %/°C
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
Zelltechnologie: monokristalline N-Type-Halbzellen, TNC
Nennleistung: 470 Wp
Modulwirkungsgrad: 23,5 %
Zellaufbau: 96 Halbzellen (6 × 16)
Modulaufbau: Glas-Glas, 2,0 mm teilvorgespanntes Frontglas mit AR-Beschichtung / 2,0 mm teilvorgespanntes Rückglas
Bifazial: Nein
Optik/Ausführung: schwarz eloxierter Aluminiumrahmen mit hellen Zellzwischenräumen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 24,3 kg
MPP-Spannung (Vmp): 30,80 V
MPP-Strom (Imp): 15,26 A
Leerlaufspannung (Voc): 36,55 V
Kurzschlussstrom (Isc): 15,95 A
Temperaturkoeffizient Pmax: −0,28 %/°C
Temperaturkoeffizient Voc: −0,24 %/°C
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
Gewählte Anzahl × Tongwei TWMNH-48HW470 470 Wp Solarmodul
Werkseitig montierte Anschlussleitungen gemäß Herstellerdatenblatt.
Werkseitig montierte Anschlussleitungen gemäß Herstellerdatenblatt.
🔒 Garantie
15 Jahre Produktgarantie
30 Jahre lineare Leistungsgarantie
Laut Herstellerdatenblatt höchstens 1 % Leistungsminderung im ersten Jahr, danach höchstens 0,4 % pro Jahr; nach 30 Jahren mindestens 87,4 % der Nennleistung.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
30 Jahre lineare Leistungsgarantie
Laut Herstellerdatenblatt höchstens 1 % Leistungsminderung im ersten Jahr, danach höchstens 0,4 % pro Jahr; nach 30 Jahren mindestens 87,4 % der Nennleistung.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Downloads
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Ist das TWMNH-48HW470 wegen der hellen Zellzwischenräume bifazial?
Nein. Laut Tongwei handelt es sich um ein monofaziales Glas-Glas-Modul, das ausschließlich über die Vorderseite Strom erzeugt. Helle Zwischenräume und Rückscheibe prägen Optik und Schutz, liefern aber keinen Rückseitenertrag. Für die Ertragsprognose zählt allein die Einstrahlung auf die Frontseite.
Worin unterscheidet sich das 48HW470 optisch vom Full-Black-Typ TWMNH-48HE?
Beide Typen besitzen einen schwarz eloxierten Rahmen und dasselbe Format von 1.762 × 1.134 × 30 mm. Beim 48HE ist auch das Zellfeld durchgehend dunkel gehalten, wodurch eine geschlossen schwarze Fläche entsteht. Das 48HW zeigt dagegen helle Zellzwischenräume, die als feines Raster sichtbar bleiben.
Wie wirkt sich die Leerlaufspannung von 36,55 V auf die Stringlänge aus?
Bei Kälte steigt die Leerlaufspannung laut Datenblatt um 0,24 % je Grad unter 25 °C. Für die Planung wird die Spannung aller Module eines Strings bei der tiefsten erwarteten Temperatur addiert und mit der zulässigen Eingangsspannung des Wechselrichters abgeglichen. Daraus folgt die höchstmögliche Modulanzahl je String.
