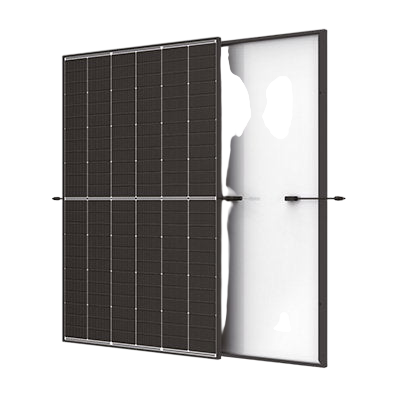

Trina Solar TSM-470NED9R.28 Glas-Glas-Solarmodul – 470 Wp
Normaler Preis
€68,85
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Mehr Leistung aus kompakter Dachfläche:
470 Wp und 23,5 % Wirkungsgrad bieten hohe Nennleistung im Format 1.762 × 1.134 mm. -
Geringere Verluste bei der DC-Übertragung:
Der MPP-Strom von 10,19 A hilft, Leitungsverluste bei gleicher Kabellänge und gleichem Querschnitt zu begrenzen. -
Beidseitiger Glasabschluss:
Der Doppelglas-Zellverbund schützt die Solarzellen auch auf der Rückseite mit einer festen Außenoberfläche. -
Schwarzer Rahmen für eine klare Dachansicht:
Der dunkle Rahmen umgibt das Zellraster und lässt sich optisch geordnet in bestehende Dachflächen integrieren. -
Geringere Einbußen an warmen Tagen:
Der Temperaturkoeffizient von −0,29 %/°C beschreibt einen moderaten Leistungsverlust bei höherer Zelltemperatur.
Beschreibung
Das Trina Solar Vertex S+ Shield TSM-470NED9R.28 ist ein N-Typ-Glas-Glas-Modul mit 470 Wp Nennleistung und 23,5 % Wirkungsgrad. Es nutzt das kompakte Außenmaß von 1.762 × 1.134 × 30 mm und eignet sich dadurch auch für Dachflächen, auf denen die Anzahl der möglichen Modulplätze begrenzt ist. Der schwarze Rahmen umgibt die sichtbar gegliederte Zellfläche. Im Vordergrund stehen hohe elektrische Leistung und die beidseitige Glaskonstruktion der Shield-Baureihe.
Im Inneren arbeiten 144 monokristalline N-Typ-i-TOPCon-Zellen. Der MPP-Arbeitspunkt beträgt 46,1 V bei 10,19 A. Dieses vergleichsweise niedrige Stromniveau kann die Verluste in der DC-Verkabelung reduzieren und ist damit eine interessante Eigenschaft bei längeren Leitungswegen. Für die Stringplanung ist die Leerlaufspannung von 54,6 V ein zusätzlicher wesentlicher Kennwert, da sie mit den zulässigen Wechselrichterspannungen zusammenpassen muss.
Vorder- und Rückglas bilden die schützende Außenhülle des Moduls. Die Shield-Ausführung wiegt 27 kg und ist damit schwerer als manche andere Module im gleichen Außenformat. Dieses Gewicht sollte bei Transport und Montage der Dachkonstruktion mit eingeplant werden. Der 30-mm-Rahmen bietet eine definierte mechanische Einfassung, während die monofaziale Zelltechnik die Einstrahlung auf der Vorderseite nutzt.
Mit −0,29 %/°C Leistungskoeffizient bleibt der Rückgang bei erwärmten Zellen moderat. So ergänzt ein günstiges Temperaturverhalten die hohe Flächenausbeute im Hausdachformat. Wer einen schwarzen Rahmen, die Shield-Modellreihe und ein elektrisches Konzept mit rund zehn Ampere Betriebsstrom kombinieren möchte, findet hier eine leistungsstarke Lösung. Für die Garantie gelten die tatsächlich anwendbaren Herstellerbedingungen zur konkreten Ausführung.
Im Inneren arbeiten 144 monokristalline N-Typ-i-TOPCon-Zellen. Der MPP-Arbeitspunkt beträgt 46,1 V bei 10,19 A. Dieses vergleichsweise niedrige Stromniveau kann die Verluste in der DC-Verkabelung reduzieren und ist damit eine interessante Eigenschaft bei längeren Leitungswegen. Für die Stringplanung ist die Leerlaufspannung von 54,6 V ein zusätzlicher wesentlicher Kennwert, da sie mit den zulässigen Wechselrichterspannungen zusammenpassen muss.
Vorder- und Rückglas bilden die schützende Außenhülle des Moduls. Die Shield-Ausführung wiegt 27 kg und ist damit schwerer als manche andere Module im gleichen Außenformat. Dieses Gewicht sollte bei Transport und Montage der Dachkonstruktion mit eingeplant werden. Der 30-mm-Rahmen bietet eine definierte mechanische Einfassung, während die monofaziale Zelltechnik die Einstrahlung auf der Vorderseite nutzt.
Mit −0,29 %/°C Leistungskoeffizient bleibt der Rückgang bei erwärmten Zellen moderat. So ergänzt ein günstiges Temperaturverhalten die hohe Flächenausbeute im Hausdachformat. Wer einen schwarzen Rahmen, die Shield-Modellreihe und ein elektrisches Konzept mit rund zehn Ampere Betriebsstrom kombinieren möchte, findet hier eine leistungsstarke Lösung. Für die Garantie gelten die tatsächlich anwendbaren Herstellerbedingungen zur konkreten Ausführung.
⚙️ Technische Daten
Modellbezeichnung: TSM-470NED9R.28
Zelltechnologie: monokristalline N-Typ-Zellen
Nennleistung: 470 Wp
Modulwirkungsgrad: 23,5 %
Zellaufbau: 144 Zellen
Modulaufbau: Glas-Glas / Shield
Bifazial: Nein
Optik/Ausführung: Schwarzer Rahmen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 27 kg
MPP-Spannung (Vmp): 46,1 V
MPP-Strom (Imp): 10,19 A
Leerlaufspannung (Voc): 54,6 V
Kurzschlussstrom (Isc): 10,89 A
Temperaturkoeffizient Pmax: -0,29 %/°C
Temperaturkoeffizient Voc: -0,24 %/°C
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
Zelltechnologie: monokristalline N-Typ-Zellen
Nennleistung: 470 Wp
Modulwirkungsgrad: 23,5 %
Zellaufbau: 144 Zellen
Modulaufbau: Glas-Glas / Shield
Bifazial: Nein
Optik/Ausführung: Schwarzer Rahmen
Abmessungen: 1.762 × 1.134 × 30 mm
Gewicht: 27 kg
MPP-Spannung (Vmp): 46,1 V
MPP-Strom (Imp): 10,19 A
Leerlaufspannung (Voc): 54,6 V
Kurzschlussstrom (Isc): 10,89 A
Temperaturkoeffizient Pmax: -0,29 %/°C
Temperaturkoeffizient Voc: -0,24 %/°C
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
Gewählte Anzahl × Trina Solar TSM-470NED9R.28 470 Wp Solarmodul
Werksseitige Anschlussleitungen und Steckverbinder gemäß ausgelieferter Ausführung und Herstellerdatenblatt.
Werksseitige Anschlussleitungen und Steckverbinder gemäß ausgelieferter Ausführung und Herstellerdatenblatt.
🔒 Garantie
Die technischen Herstellerunterlagen nennen eine Produktgarantie von bis zu 25 Jahren sowie eine gesonderte Leistungsgarantie. Die für Deutschland geltende Vertragsfassung ist für diese Modellbezeichnung noch nicht abschließend geprüft.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Leistung und welchen Wirkungsgrad bietet das TSM-470NED9R.28?
Die Nennleistung beträgt 470 Wp bei einem Modulwirkungsgrad von 23,5 % unter STC. Der tatsächliche Jahresertrag hängt zusätzlich von Einstrahlung, Temperaturen, Modulorientierung und Verschattung ab; Nennleistung allein ist keine Ertragsprognose.
Wie ist das Modul TSM-470NED9R.28 aufgebaut?
Das Modell hat einen Glas-Glas-Aufbau und ist monofazial. Die dokumentierte Optik lautet Schwarzer Rahmen. Bei der Ertragsberechnung wird keine zusätzliche Rückseitenleistung angesetzt. Maßgeblich sind die in der technischen Beschreibung ausgewiesenen Vorderseitenwerte.
Was ist für die Stringplanung mit dem TSM-470NED9R.28 wichtig?
Für dieses Modul sind 46,1 V MPP-Spannung, 10,19 A MPP-Strom und 54,6 V Leerlaufspannung angegeben. Die Auslegung muss die zulässige Stringspannung bei tiefsten Temperaturen, den maximalen Eingangsstrom und das tatsächliche Stecksystem berücksichtigen.
