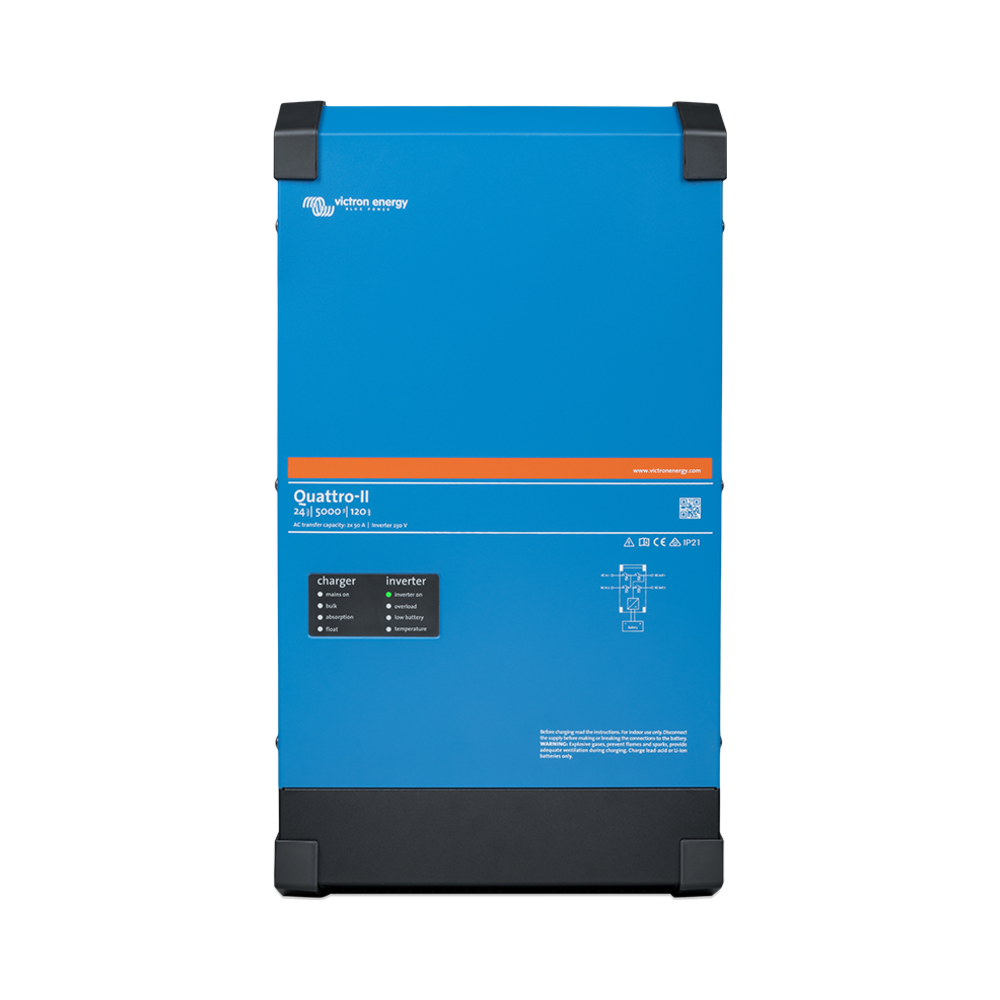

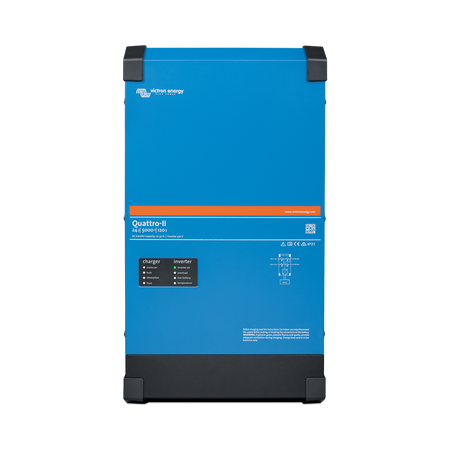

Victron Quattro-II 5 kVA Batteriewechselrichter
Normaler Preis
€1.259,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Generator und Netz an getrennten Eingängen:
AC-in-1 ist für den Generator vorgesehen, AC-in-2 für Netz oder Landanschluss, jeweils bis 50 A. Liegt an beiden Eingängen Spannung an, wählt das Gerät automatisch den Generatoreingang. -
Unterbrechungsfreie Versorgung:
Fällt die Quelle aus, übernimmt der Wechselrichter in weniger als 20 ms. Die USV-Funktion ist werkseitig aktiviert, sodass Computer und andere elektronische Geräte praktisch unterbrechungsfrei weiterarbeiten. -
Netzeinspeisung mit Kiwa-Zertifikat:
Für die Ausführung 48/5000 liegen Einheiten- und NA-Schutz-Zertifikat nach VDE-AR-N 4105 vor. Sie eignet sich damit für netzparallele Speichersysteme in Deutschland, der NA-Schutz ist bereits integriert. -
Sparsam im Inselbetrieb:
Mit bis zu 96 % Wirkungsgrad und 18 W Leerlaufverbrauch, im AES-Modus 12 W und im Suchmodus 2 W, geht der Quattro-II auch in netzfernen Anlagen sparsam mit der Batterieenergie um. -
Skalierbar bis zum Dreiphasensystem:
Bis zu sechs identische Geräte arbeiten parallel, drei bilden ein Dreiphasensystem in Sternschaltung. Laut Handbuch erreichen sechs Dreiergruppen 72 kW beziehungsweise 90 kVA, die Anlage lässt sich so schrittweise erweitern.
Beschreibung
Der Victron Quattro-II ist ein einphasiges Sinus-Wechselrichter-Ladegerät für 230 V mit zwei AC-Eingängen. Angeboten werden die Ausführungen 24/5000/120-50/50 und 48/5000/70-50/50 mit jeweils 5.000 VA beziehungsweise 4.000 W Dauerleistung bei 25 °C, 3.700 W bei 40 °C und 9.000 W Spitzenleistung. Die beiden Varianten unterscheiden sich in Batteriespannung und Ladestrom: 120 A bei 24 V, 70 A bei 48 V.
AC-in-1 ist für einen Generator vorgesehen, AC-in-2 für Netz oder Landanschluss; jeder Eingang wird mit höchstens 50 A abgesichert. Liegen beide Quellen an, wählt das Gerät AC-in-1. Fällt die Versorgung aus, übernimmt der Wechselrichter in weniger als 20 ms. Ein Hilfsausgang mit 32 A schaltet im Wechselrichterbetrieb ab und wird nach Rückkehr der Netzspannung mit etwa zwei Minuten Verzögerung wieder zugeschaltet. PowerControl und PowerAssist sind integriert.
Für die Ausführung 48/5000 liegen das Kiwa-Einheitenzertifikat 24-005-00 und das NA-Schutz-Zertifikat 24-006-00 nach VDE-AR-N 4105 vor. Dreiphasig sind höchstens 13,8 kVA und je Phase 4,6 kVA zulässig, die Zertifizierung gilt für Anlagen bis 100 kW. Die Ausführung 24/5000 besitzt kein Einheitenzertifikat und ist in Deutschland nur für Insel- und Ersatzstrombetrieb ohne Netzeinspeisung vorgesehen.
Einen PV-Eingang besitzt das Gerät nicht, Solarstrom kommt über PV-Wechselrichter auf der AC-Seite oder über MPPT-Laderegler ins System. Kommuniziert wird über VE.Bus, zwei Kommunikationsports, ein programmierbares Relais und zwei programmierbare Eingänge; Überwachung und Lithium-Anbindung per BMS-Can übernimmt ein GX-Gerät.
Das Gehäuse mit Schutzart IP21 arbeitet zwischen −40 und +65 °C, wiegt 31 beziehungsweise 29 kg und wird an einem trockenen, gut belüfteten Platz nahe der Batterie auf festem Untergrund an der Wand montiert.
AC-in-1 ist für einen Generator vorgesehen, AC-in-2 für Netz oder Landanschluss; jeder Eingang wird mit höchstens 50 A abgesichert. Liegen beide Quellen an, wählt das Gerät AC-in-1. Fällt die Versorgung aus, übernimmt der Wechselrichter in weniger als 20 ms. Ein Hilfsausgang mit 32 A schaltet im Wechselrichterbetrieb ab und wird nach Rückkehr der Netzspannung mit etwa zwei Minuten Verzögerung wieder zugeschaltet. PowerControl und PowerAssist sind integriert.
Für die Ausführung 48/5000 liegen das Kiwa-Einheitenzertifikat 24-005-00 und das NA-Schutz-Zertifikat 24-006-00 nach VDE-AR-N 4105 vor. Dreiphasig sind höchstens 13,8 kVA und je Phase 4,6 kVA zulässig, die Zertifizierung gilt für Anlagen bis 100 kW. Die Ausführung 24/5000 besitzt kein Einheitenzertifikat und ist in Deutschland nur für Insel- und Ersatzstrombetrieb ohne Netzeinspeisung vorgesehen.
Einen PV-Eingang besitzt das Gerät nicht, Solarstrom kommt über PV-Wechselrichter auf der AC-Seite oder über MPPT-Laderegler ins System. Kommuniziert wird über VE.Bus, zwei Kommunikationsports, ein programmierbares Relais und zwei programmierbare Eingänge; Überwachung und Lithium-Anbindung per BMS-Can übernimmt ein GX-Gerät.
Das Gehäuse mit Schutzart IP21 arbeitet zwischen −40 und +65 °C, wiegt 31 beziehungsweise 29 kg und wird an einem trockenen, gut belüfteten Platz nahe der Batterie auf festem Untergrund an der Wand montiert.
⚙️ Technische Daten
Modellreihe: Victron Quattro-II 230 V (24/5000 und 48/5000)
AC-Nennleistung: 5.000 VA
Phasen: 1-phasig; bis 6 Geräte parallel oder dreiphasig
Systemanbindung: netzparallel oder Inselbetrieb, 2 AC-Eingänge
Batterieanschluss: Niedervolt 24 oder 48 V; Blei oder Lithium
Max. Batterie-Lade-/Entladeleistung: Ladestrom 70–120 A je nach Ausführung
Ersatzstrom: einphasig über USV-Funktion
Backup-Umschaltzeit: < 20 ms
Max. Wirkungsgrad: 96 %
Schutzart: IP21
Betriebstemperatur: −40 bis +65 °C
Abmessungen (B × H × T): 329 × 607 × 149 / 320 × 565 × 148 mm
Gewicht: 31 / 29 kg
Kommunikation: VE.Bus, 2 Kommunikationsports, Relais, 2 AUX-Eingänge
Länderzulassung: VDE-AR-N 4105 (nur 48/5000)
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
AC-Nennleistung: 5.000 VA
Phasen: 1-phasig; bis 6 Geräte parallel oder dreiphasig
Systemanbindung: netzparallel oder Inselbetrieb, 2 AC-Eingänge
Batterieanschluss: Niedervolt 24 oder 48 V; Blei oder Lithium
Max. Batterie-Lade-/Entladeleistung: Ladestrom 70–120 A je nach Ausführung
Ersatzstrom: einphasig über USV-Funktion
Backup-Umschaltzeit: < 20 ms
Max. Wirkungsgrad: 96 %
Schutzart: IP21
Betriebstemperatur: −40 bis +65 °C
Abmessungen (B × H × T): 329 × 607 × 149 / 320 × 565 × 148 mm
Gewicht: 31 / 29 kg
Kommunikation: VE.Bus, 2 Kommunikationsports, Relais, 2 AUX-Eingänge
Länderzulassung: VDE-AR-N 4105 (nur 48/5000)
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1 × Victron Quattro-II Wechselrichter-Ladegerät in gewählter Ausführung (24/5000/120-50/50 oder 48/5000/70-50/50)
Montage- und Anschlusskomponenten gemäß Victron Energy Originallieferumfang
Montage- und Anschlusskomponenten gemäß Victron Energy Originallieferumfang
🔒 Garantie
Für den Victron Quattro-II gewährt Victron Energy eine Herstellergarantie von 5 Jahren gemäß der „Victron Energy limited warranty policy“ (englische Fassung 2025). Garantiegeber ist Victron Energy B.V. mit Sitz in Almere (Niederlande). Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Batterien laut Victron-Seite „Battery Compatibility“ (Stand 23.09.2026) für Wechselrichter-Ladegeräte; Niedervolt-Batterien, deren Nennspannung zur gewählten Variante passt:
- Blei-Batterien (AGM, Gel, OPzS, OPzV, Traktion) mit 24 / 48 V
- Victron Lithium Battery Smart mit VE.Bus BMS V2 oder Lynx Smart BMS
- Pylontech US2000, US3000(C), US5000(B), UP5000, Pelio-L und Force-L1/L2 (48 V) sowie UP2500 (24 V, Ausführung mit CAN-Anschluss)
- BYD B-Box Premium LVS / LVL und LV Flex 5.0 (48 V)
- Dyness DL5.0C / DL5.0C Pro und PowerBrick-Familie (48 V)
Lithium-Batterien anderer Hersteller kommunizieren über die BMS-Can-Schnittstelle eines GX-Geräts (z. B. Cerbo GX) mit dem Quattro-II; die genannten Fremdfabrikate sind 24- oder 48-V-Systeme. Maßgeblich ist die aktuelle Victron-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
- Blei-Batterien (AGM, Gel, OPzS, OPzV, Traktion) mit 24 / 48 V
- Victron Lithium Battery Smart mit VE.Bus BMS V2 oder Lynx Smart BMS
- Pylontech US2000, US3000(C), US5000(B), UP5000, Pelio-L und Force-L1/L2 (48 V) sowie UP2500 (24 V, Ausführung mit CAN-Anschluss)
- BYD B-Box Premium LVS / LVL und LV Flex 5.0 (48 V)
- Dyness DL5.0C / DL5.0C Pro und PowerBrick-Familie (48 V)
Lithium-Batterien anderer Hersteller kommunizieren über die BMS-Can-Schnittstelle eines GX-Geräts (z. B. Cerbo GX) mit dem Quattro-II; die genannten Fremdfabrikate sind 24- oder 48-V-Systeme. Maßgeblich ist die aktuelle Victron-Kompatibilitätsliste für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Darf der Quattro-II in Deutschland ins Netz einspeisen?
Nur die Ausführung 48/5000/70-50/50. Für sie liegen das Kiwa-Einheitenzertifikat 24-005-00 und das NA-Schutz-Zertifikat 24-006-00 nach VDE-AR-N 4105 vor, der NA-Schutz ist integriert. Laut Zertifikat sind dreiphasig höchstens 13,8 kVA und je Phase 4,6 kVA zulässig, bei Anlagen bis 100 kW. Die Ausführung 24/5000/120-50/50 ist in Deutschland nur für Insel- und Ersatzstrombetrieb ohne Netzeinspeisung vorgesehen.
Welcher AC-Eingang hat beim Quattro-II Vorrang?
Liegt an beiden Eingängen Spannung an, wählt der Quattro-II den Eingang AC-in-1, der für den Generator vorgesehen ist. AC-in-2 dient dem Netz- oder Landanschluss. Wird das Gerät allein über AC-in-2 versorgt, startet es laut Handbuch unter Umständen nicht, wenn die Batteriespannung 10 % oder mehr unter dem Nennwert liegt.
Welche Batterien lassen sich am Quattro-II betreiben?
Die 24-V-Ausführung arbeitet mit 19 bis 33 V, die 48-V-Ausführung mit 38 bis 66 V. Die Standardwerte sind auf Blei-Batterien wie Victron Gel Deep Discharge ausgelegt; Victron Lithium Battery Smart wird über VE.Bus BMS V2 oder Lynx Smart BMS angebunden. Lithium-Speicher wie BYD B-Box Premium LVS oder Dyness DL5.0C kommunizieren laut Victron-Kompatibilitätsliste per BMS-Can über ein GX-Gerät.
Können mehrere Quattro-II zusammengeschaltet werden?
Ja. Bis zu sechs identische Geräte lassen sich parallel betreiben, drei Geräte bilden ein Dreiphasensystem in Sternschaltung. Laut Handbuch erreichen sechs parallel geschaltete Dreiergruppen 72 kW beziehungsweise 90 kVA. Überwacht wird eine solche Anlage mit einem GX-Gerät und dem VRM-Portal.
