BYD Battery-Box Premium HVB Hochvoltspeicher – 5,94–29,69 kWh – Gewerbe & Ausland
Normaler Preis
€2.652,51
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Leichtere Einbringung durch Module unter 30 kg:
Ein HVB Batteriemodul wiegt weniger als 30 kg und lässt sich dadurch deutlich einfacher transportieren und montieren als ein großer Speicherblock. Das erleichtert Installationen in Keller, Technik- oder Hauswirtschaftsraum. -
Steckverbindung reduziert Verkabelungsarbeit im Turm:
Die interne Verbindung der Batteriemodule erfolgt über das vorgesehene Stecksystem. Dadurch bleibt der Speicheraufbau kompakt und zusätzliche Verkabelung zwischen den einzelnen Modulen wird vermieden. -
Automatischer Ausgleich nach einer Erweiterung:
Der Speicher gleicht unterschiedliche Ladezustände der Module über mehrere Lade- und Entladezyklen an. Das unterstützt den erweiterten Modulverbund; BYD empfiehlt für die Nachrüstung dennoch einen Ausgangsladezustand von etwa 25–30 %. -
Hoher Stromdurchsatz für leistungsfähige Hochvoltsysteme:
Bis zu 50 A Ausgangsstrom und 98 A Spitzenstrom für 15 Sekunden schaffen Reserven für hohe Energieflüsse. Die tatsächlich verfügbaren Ströme hängen von Temperatur, Ladezustand und angeschlossenem Wechselrichter ab. -
Kobaltfreie LFP-Zellen in robuster Modulbauweise:
Die HVB kombiniert Lithium-Eisenphosphat-Zellchemie mit einem festen Druckgussgehäuse. Diese Auslegung schafft eine widerstandsfähige Basis für den regelmäßigen stationären Speicherbetrieb.
Beschreibung
Die BYD Battery-Box HVB ist ein Hochvolt-Batteriespeicher für Photovoltaikanlagen mit mittlerem bis hohem Speicherbedarf. Ihr modularer Aufbau ermöglicht neun Speichergrößen innerhalb derselben Plattform. Damit lässt sich der Energievorrat an den täglichen Verbrauch und eine später geplante Erweiterung der Anlage anpassen.
Ein Turm enthält zwei bis zehn in Reihe verbundene Batteriemodule und stellt 5,94–29,69 kWh nutzbare DC-Energie bereit. Die Herstellerwerte gelten bei 25 °C, 100 % Entladetiefe und einer Lade- und Entladerate von 0,2 C. Im Gesamtsystem können die verfügbare Energie und Leistung je nach Wechselrichter und Betriebsbedingungen abweichen.
Die kobaltfreien Lithium-Eisenphosphat-Zellen sitzen in Druckgussgehäusen. Jeder Batteriebaustein wiegt 27,3 kg und wird über interne Steckkontakte eingebunden. Der vollständige Aufbau ist 610 mm breit und 282 mm tief; seine Höhe reicht je nach Modulzahl von 479 bis 1.327 mm. Die größte Variante wiegt einschließlich Steuerung und Basis 287,1 kg.
Bis zu 50 A Ausgangsstrom und 98 A Spitzenstrom für 15 Sekunden sind vorgesehen. Temperatur, Ladezustand und Wechselrichter begrenzen die tatsächlich verfügbaren Werte. Zur betriebsfähigen Anlage gehören die passende Batteriesteuereinheit, der Unterbau und ein freigegebener Wechselrichter. Die erforderliche Mindestmodulzahl hängt vom Wechselrichter ab. Ersatzstrom setzt zusätzlich eine dafür ausgelegte Systemkonfiguration voraus. IP55 und ein Betriebsbereich von −20 bis +50 °C gelten innerhalb der Installationsvorgaben.
Für einen Ausbau lassen sich bis zu drei gleichartig bestückte Türme auf maximal 89,07 kWh erweitern. Die Parallelschaltung verlangt dieselbe Serie und Modulzahl sowie eine geeignete Anschlusslösung. Vor einer Nachrüstung empfiehlt das Handbuch etwa 25–30 % Ladezustand im vorhandenen Speicher. Der anschließende automatische Ausgleich benötigt mehrere Lade- und Entladezyklen.
Ein Turm enthält zwei bis zehn in Reihe verbundene Batteriemodule und stellt 5,94–29,69 kWh nutzbare DC-Energie bereit. Die Herstellerwerte gelten bei 25 °C, 100 % Entladetiefe und einer Lade- und Entladerate von 0,2 C. Im Gesamtsystem können die verfügbare Energie und Leistung je nach Wechselrichter und Betriebsbedingungen abweichen.
Die kobaltfreien Lithium-Eisenphosphat-Zellen sitzen in Druckgussgehäusen. Jeder Batteriebaustein wiegt 27,3 kg und wird über interne Steckkontakte eingebunden. Der vollständige Aufbau ist 610 mm breit und 282 mm tief; seine Höhe reicht je nach Modulzahl von 479 bis 1.327 mm. Die größte Variante wiegt einschließlich Steuerung und Basis 287,1 kg.
Bis zu 50 A Ausgangsstrom und 98 A Spitzenstrom für 15 Sekunden sind vorgesehen. Temperatur, Ladezustand und Wechselrichter begrenzen die tatsächlich verfügbaren Werte. Zur betriebsfähigen Anlage gehören die passende Batteriesteuereinheit, der Unterbau und ein freigegebener Wechselrichter. Die erforderliche Mindestmodulzahl hängt vom Wechselrichter ab. Ersatzstrom setzt zusätzlich eine dafür ausgelegte Systemkonfiguration voraus. IP55 und ein Betriebsbereich von −20 bis +50 °C gelten innerhalb der Installationsvorgaben.
Für einen Ausbau lassen sich bis zu drei gleichartig bestückte Türme auf maximal 89,07 kWh erweitern. Die Parallelschaltung verlangt dieselbe Serie und Modulzahl sowie eine geeignete Anschlusslösung. Vor einer Nachrüstung empfiehlt das Handbuch etwa 25–30 % Ladezustand im vorhandenen Speicher. Der anschließende automatische Ausgleich benötigt mehrere Lade- und Entladezyklen.
⚙️ Technische Daten
Modellfamilie: BYD Battery-Box HVB, DC-Hochvoltspeicher
Zelltechnologie: Lithium-Eisenphosphat (LFP), kobaltfrei
Breite × Tiefe aller Türme: 610 × 282 mm
Ausführungen mit jeweils einem Turm einschließlich BCU und Basis:

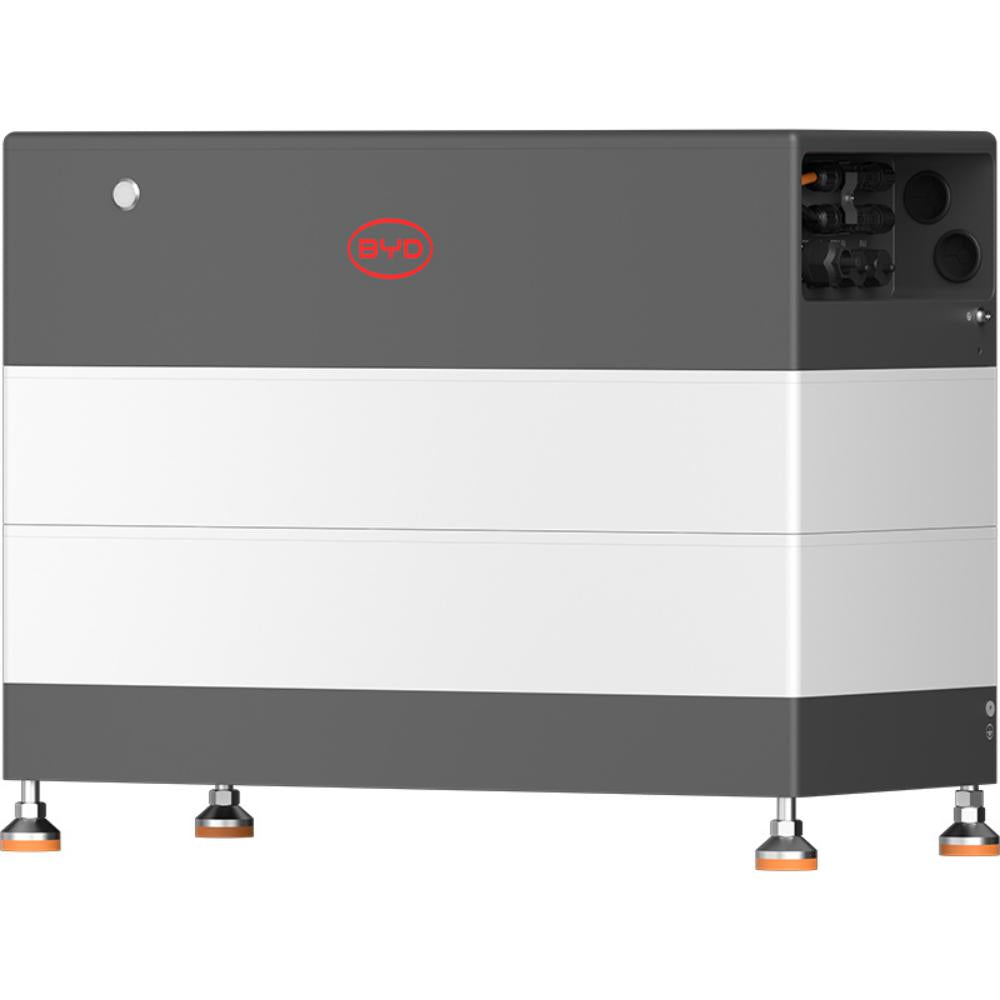

HVB 5.9: 2 Module; 5,94 kWh nutzbar; 102,4 V nominal; 80–115,2 V Betrieb; 479 mm hoch; 68,7 kg

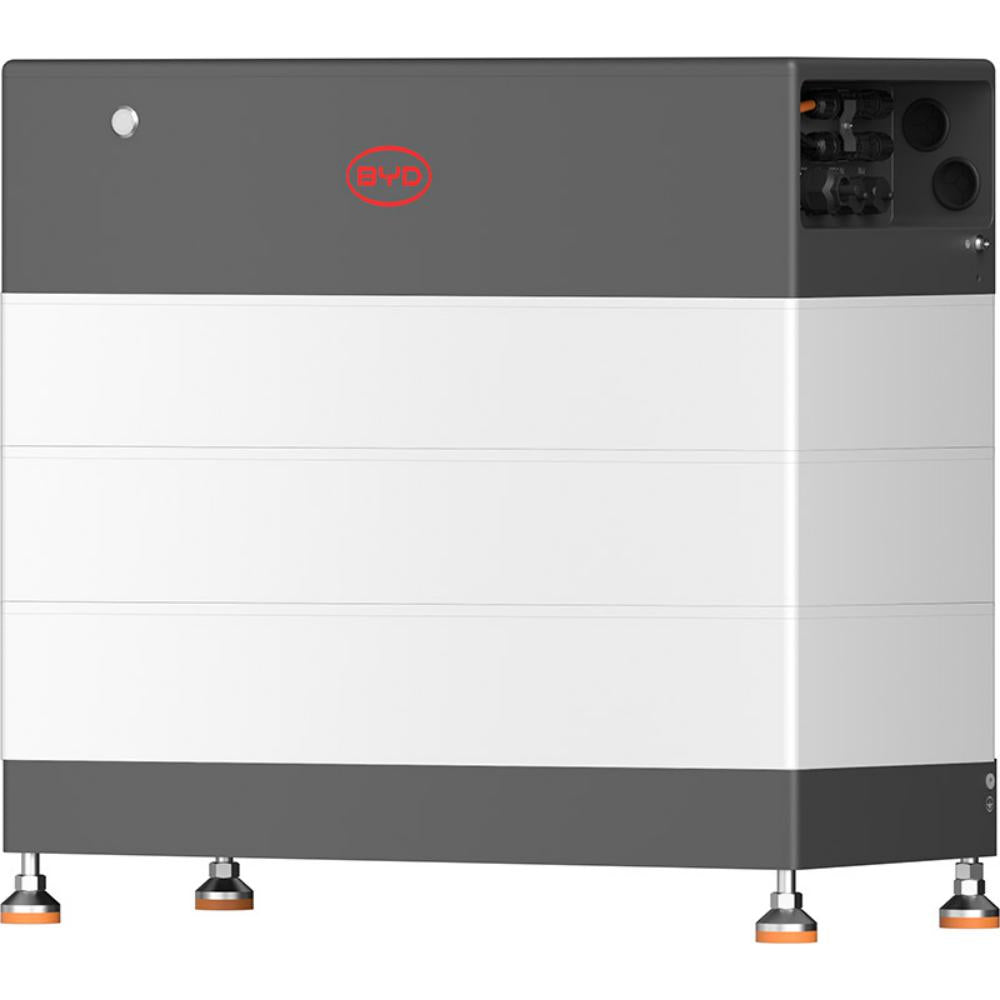

HVB 8.9: 3 Module; 8,91 kWh nutzbar; 153,6 V nominal; 120–172,8 V Betrieb; 585 mm hoch; 96 kg

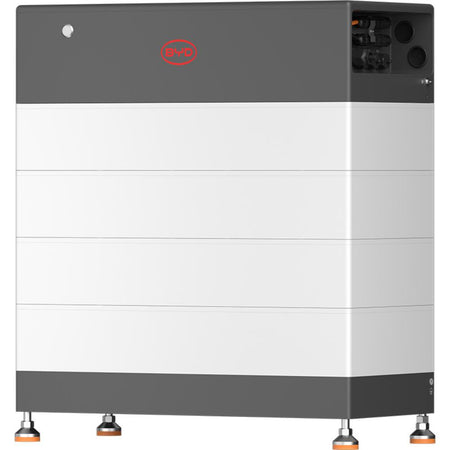

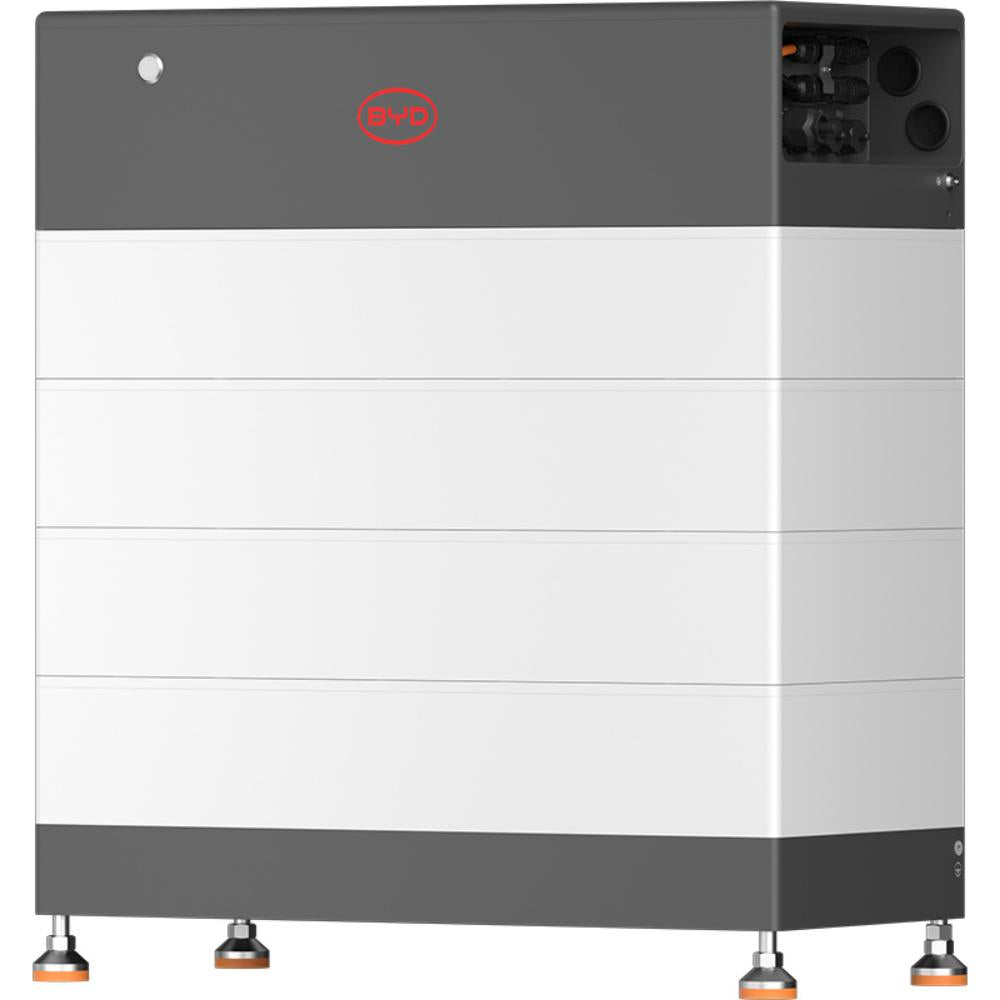

HVB 11.8: 4 Module; 11,88 kWh nutzbar; 204,8 V nominal; 160–230,4 V Betrieb; 691 mm hoch; 123,3 kg

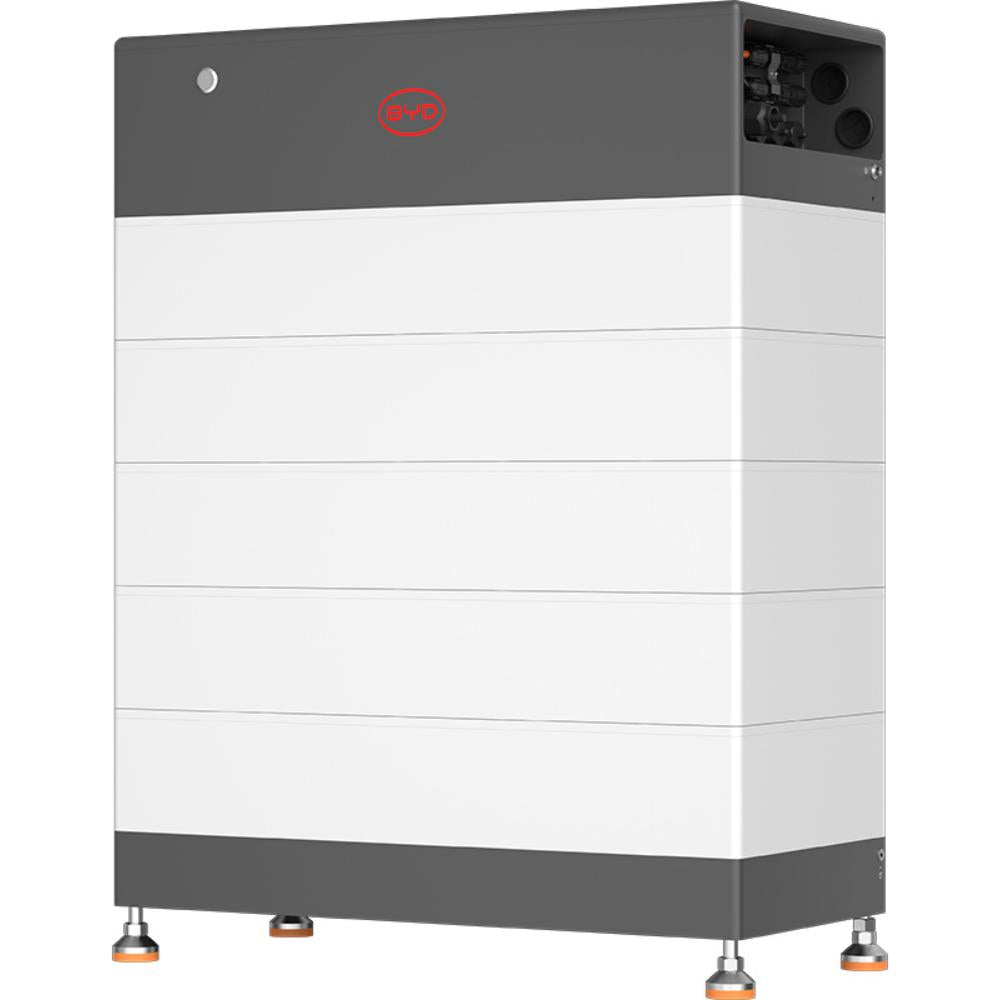

HVB 14.8: 5 Module; 14,85 kWh nutzbar; 256 V nominal; 200–288 V Betrieb; 797 mm hoch; 150,6 kg

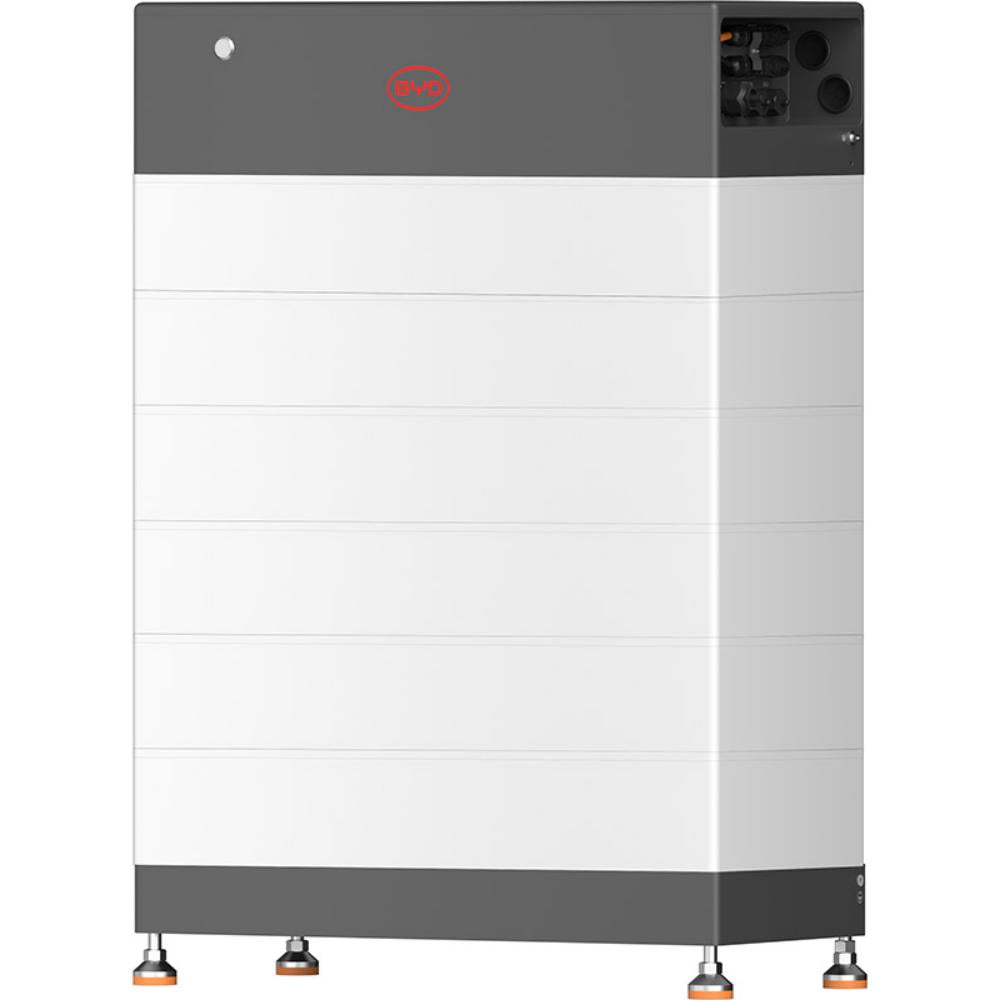

HVB 17.8: 6 Module; 17,82 kWh nutzbar; 307,2 V nominal; 240–345,6 V Betrieb; 903 mm hoch; 177,9 kg

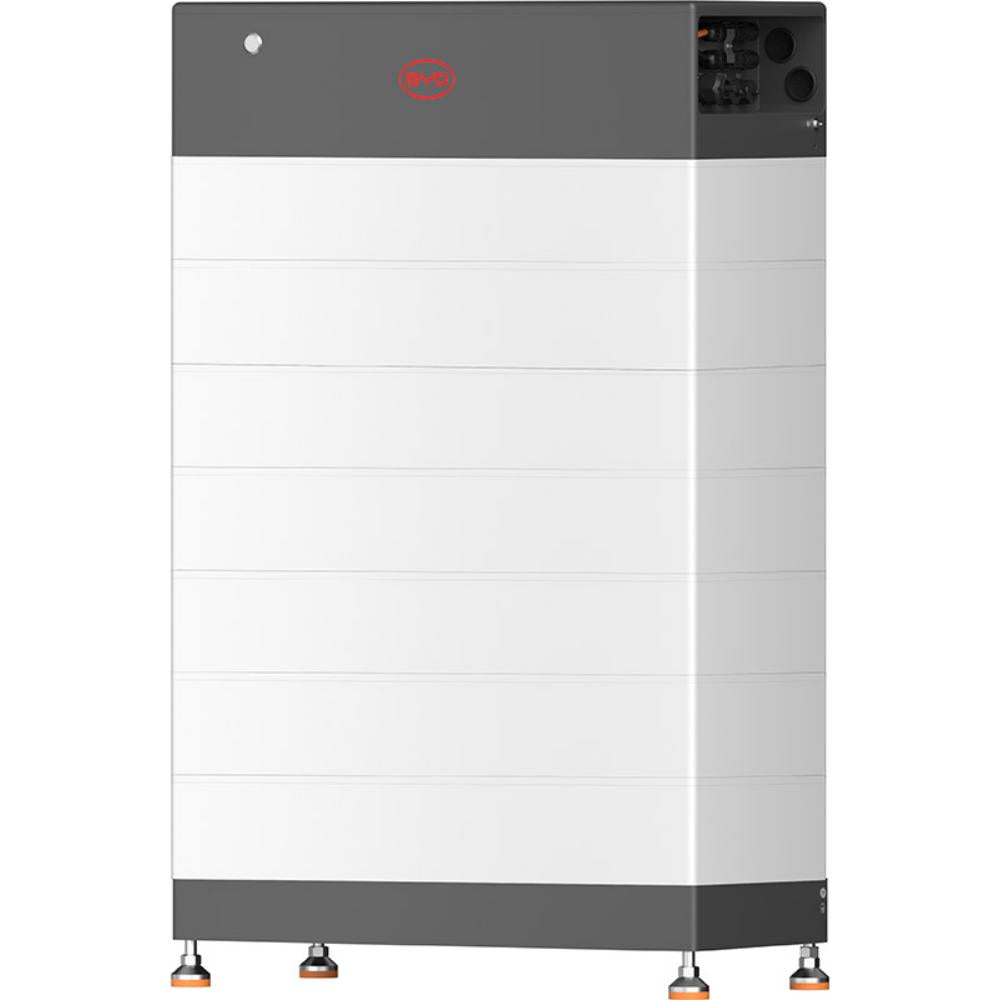

HVB 20.7: 7 Module; 20,79 kWh nutzbar; 358,4 V nominal; 280–403,2 V Betrieb; 1009 mm hoch; 205,2 kg

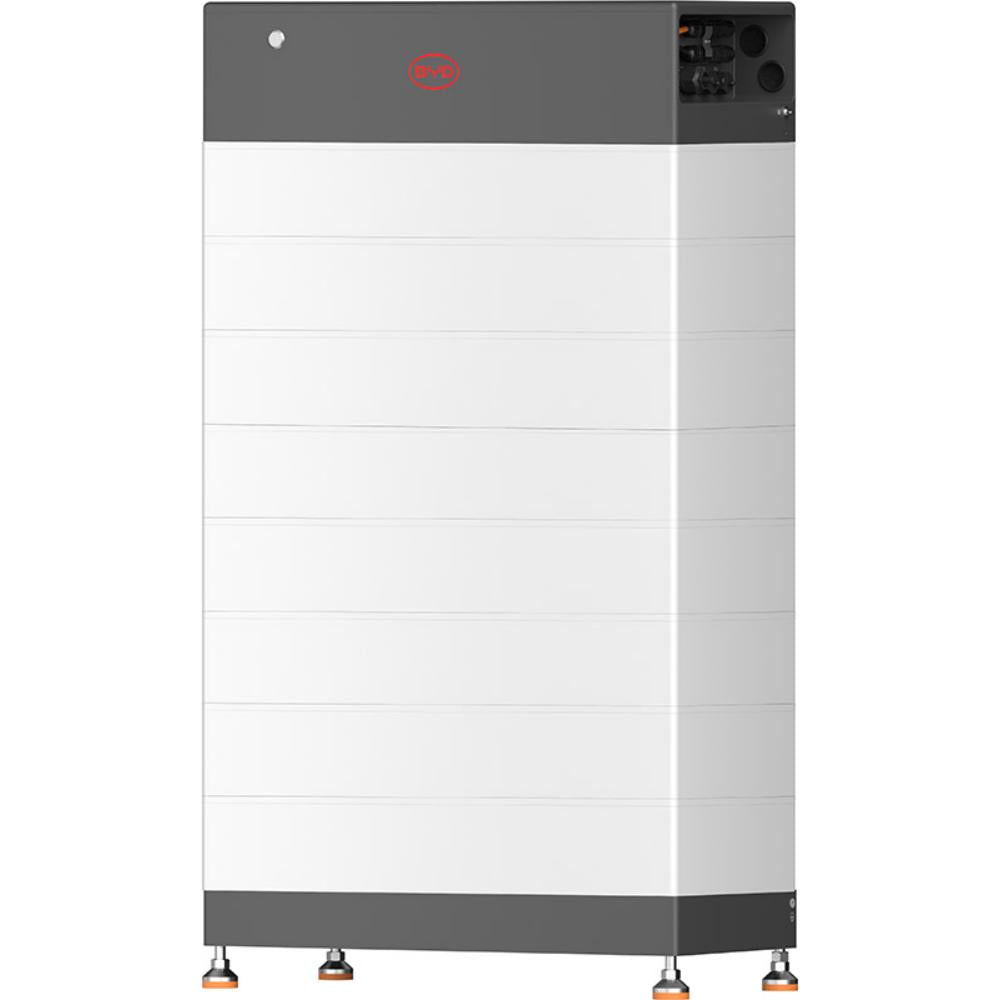

HVB 23.7: 8 Module; 23,76 kWh nutzbar; 409,6 V nominal; 320–460,8 V Betrieb; 1115 mm hoch; 232,5 kg

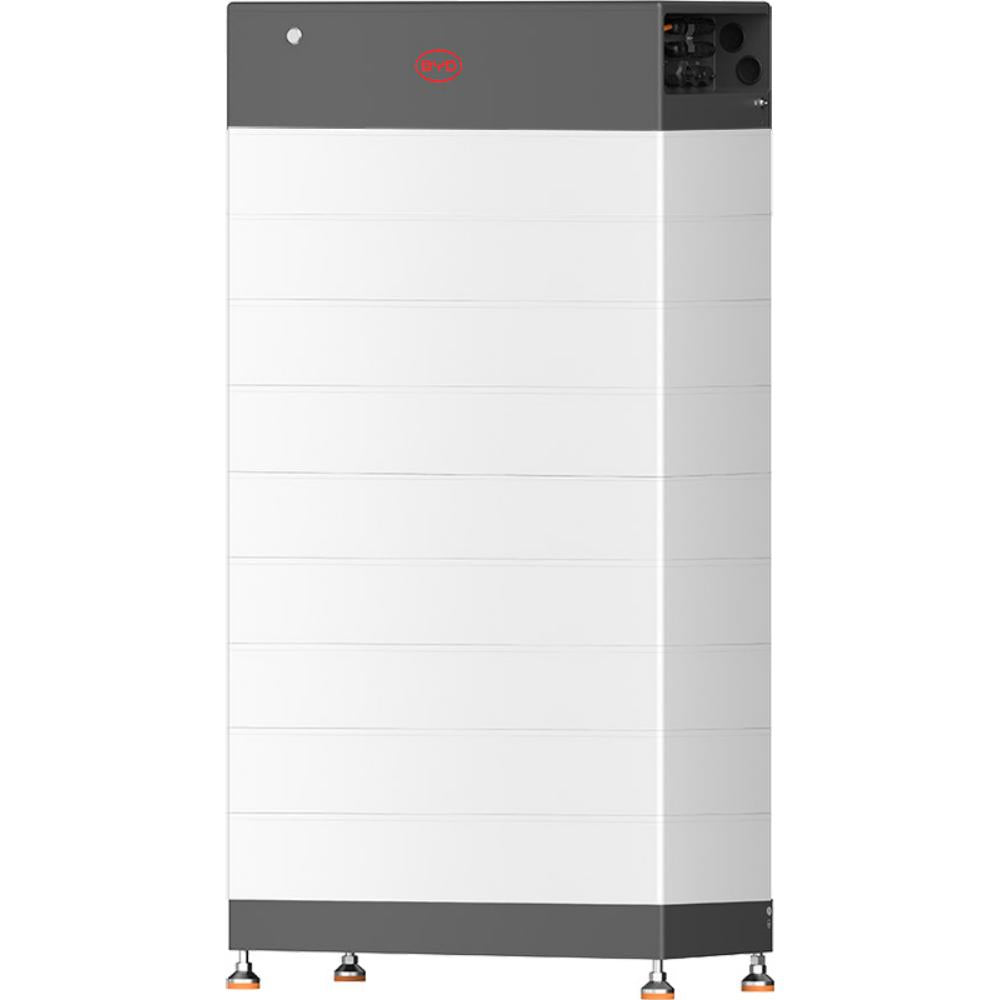

HVB 26.7: 9 Module; 26,72 kWh nutzbar; 460,8 V nominal; 360–518,4 V Betrieb; 1221 mm hoch; 259,8 kg

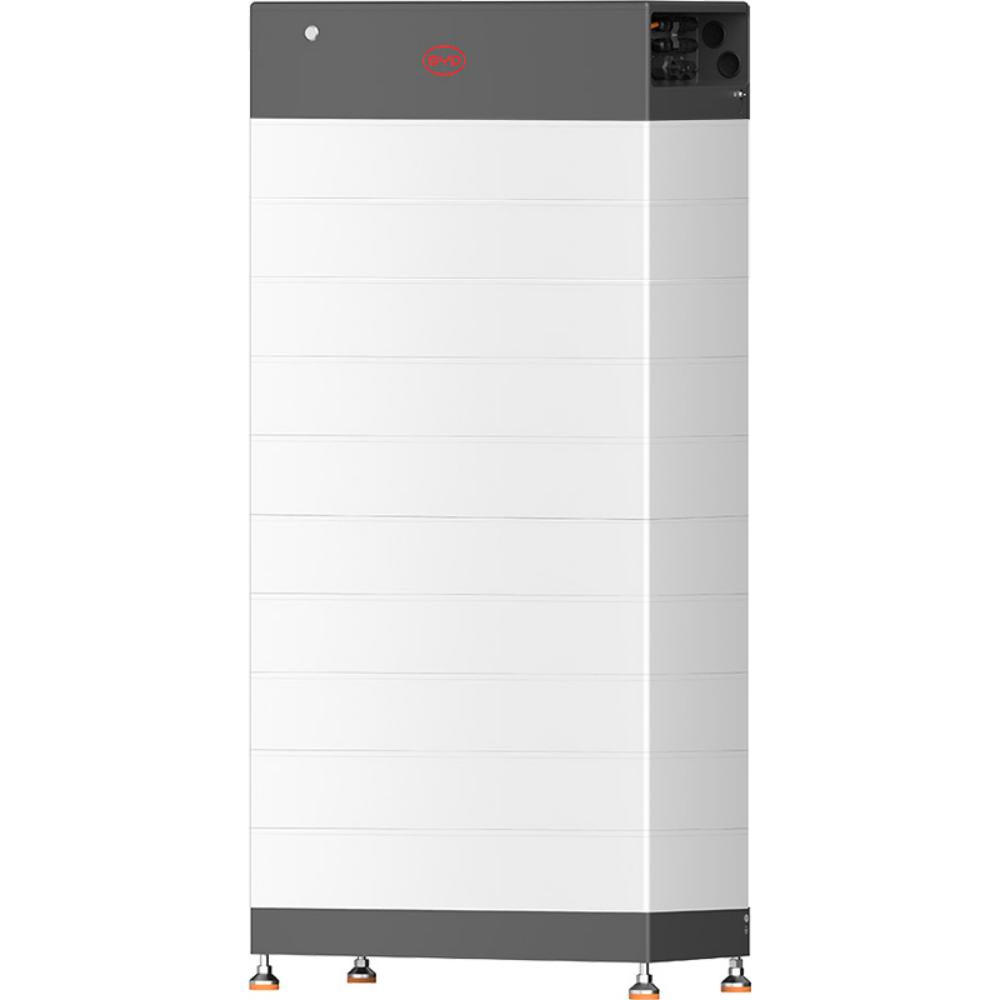

HVB 29.6: 10 Module; 29,69 kWh nutzbar; 512 V nominal; 400–576 V Betrieb; 1327 mm hoch; 287,1 kg
Energie-Prüfbedingungen: 25 °C, 100 % Entladetiefe, 0,2 C; tatsächlich nutzbare Systemenergie abhängig vom Wechselrichter
Maximaler Ausgangsstrom: 50 A; Spitzen-Ausgangsstrom: 98 A für 15 s
Leistungsgrenzen: abhängig von Temperatur, Ladezustand und Wechselrichter; keine pauschale Ladeleistung aus dem Ausgangsstrom ableiten
Erweiterung: bis zu 3 HVB-Türme mit gleicher Modulzahl, maximal 89,07 kWh; Wechselrichter- und Parallelfreigabe beachten
Betriebstemperatur: −20 bis +50 °C; Leistungsreduzierung zwischen −20 und +10 °C laut Handbuch
Schutzart: IP55 am vollständig montierten System
Aufstellung: Boden, innen oder geschützt außen gemäß Montagevorgaben; vor direkter Sonne, Regen und Schnee schützen
Kommunikation: CAN / RS485
Ersatzstrom und Inselbetrieb: nur mit dafür freigegebenem Wechselrichter und erforderlicher Systemausstattung
Zelltechnologie: Lithium-Eisenphosphat (LFP), kobaltfrei
Breite × Tiefe aller Türme: 610 × 282 mm
Ausführungen mit jeweils einem Turm einschließlich BCU und Basis:
HVB 5.9: 2 Module; 5,94 kWh nutzbar; 102,4 V nominal; 80–115,2 V Betrieb; 479 mm hoch; 68,7 kg
HVB 8.9: 3 Module; 8,91 kWh nutzbar; 153,6 V nominal; 120–172,8 V Betrieb; 585 mm hoch; 96 kg
HVB 11.8: 4 Module; 11,88 kWh nutzbar; 204,8 V nominal; 160–230,4 V Betrieb; 691 mm hoch; 123,3 kg
HVB 14.8: 5 Module; 14,85 kWh nutzbar; 256 V nominal; 200–288 V Betrieb; 797 mm hoch; 150,6 kg
HVB 17.8: 6 Module; 17,82 kWh nutzbar; 307,2 V nominal; 240–345,6 V Betrieb; 903 mm hoch; 177,9 kg
HVB 20.7: 7 Module; 20,79 kWh nutzbar; 358,4 V nominal; 280–403,2 V Betrieb; 1009 mm hoch; 205,2 kg
HVB 23.7: 8 Module; 23,76 kWh nutzbar; 409,6 V nominal; 320–460,8 V Betrieb; 1115 mm hoch; 232,5 kg
HVB 26.7: 9 Module; 26,72 kWh nutzbar; 460,8 V nominal; 360–518,4 V Betrieb; 1221 mm hoch; 259,8 kg
HVB 29.6: 10 Module; 29,69 kWh nutzbar; 512 V nominal; 400–576 V Betrieb; 1327 mm hoch; 287,1 kg
Energie-Prüfbedingungen: 25 °C, 100 % Entladetiefe, 0,2 C; tatsächlich nutzbare Systemenergie abhängig vom Wechselrichter
Maximaler Ausgangsstrom: 50 A; Spitzen-Ausgangsstrom: 98 A für 15 s
Leistungsgrenzen: abhängig von Temperatur, Ladezustand und Wechselrichter; keine pauschale Ladeleistung aus dem Ausgangsstrom ableiten
Erweiterung: bis zu 3 HVB-Türme mit gleicher Modulzahl, maximal 89,07 kWh; Wechselrichter- und Parallelfreigabe beachten
Betriebstemperatur: −20 bis +50 °C; Leistungsreduzierung zwischen −20 und +10 °C laut Handbuch
Schutzart: IP55 am vollständig montierten System
Aufstellung: Boden, innen oder geschützt außen gemäß Montagevorgaben; vor direkter Sonne, Regen und Schnee schützen
Kommunikation: CAN / RS485
Ersatzstrom und Inselbetrieb: nur mit dafür freigegebenem Wechselrichter und erforderlicher Systemausstattung
📦 Lieferumfang
2–10 × BYD HVB Batteriemodul, je nach gewählter Speicherkapazität
1 × BYD BCU / Batteriesteuereinheit
1 × BYD Basis / Standfuß
1 × intelligentes WLAN/LAN-Modul
1 × Schnellstart-Anleitung / Dokumentation
1 × BYD BCU / Batteriesteuereinheit
1 × BYD Basis / Standfuß
1 × intelligentes WLAN/LAN-Modul
1 × Schnellstart-Anleitung / Dokumentation
🔒 Garantie
15 Jahre beschränkte Produktgarantie auf Material- und Verarbeitungsfehler nach BYD HVB Limited Warranty Letter V1.3 (September 2025). Die Bedingungen gelten für in Europa ab dem 01.09.2025 gekaufte HVB-Systeme im Wohnbereich.
Die beschränkte Leistungsgarantie sichert 70 % der nutzbaren Energie für höchstens 15 Jahre oder bis zum modellabhängigen Energiedurchsatz, je nachdem, was zuerst eintritt:
HVB 5.9: 18,41 MWh
HVB 8.9: 27,62 MWh
HVB 11.8: 36,82 MWh
HVB 14.8: 46,03 MWh
HVB 17.8: 55,24 MWh
HVB 20.7: 64,44 MWh
HVB 23.7: 73,65 MWh
HVB 26.7: 82,83 MWh
HVB 29.6: 92,03 MWh
Garantiestart ist grundsätzlich der erste Tag nach sechs Monaten ab Herstellung. Mit schriftlichem Nachweis der Lieferung an den ersten Installationsort kann der Erstkäufer den ersten Tag nach 30 Tagen ab dieser Lieferung wählen. Installation, Betrieb, freigegebener Wechselrichter, Nachweise und Ausschlüsse richten sich nach dem vollständigen Garantiebrief. Gesetzliche Ansprüche bleiben unberührt.
Die beschränkte Leistungsgarantie sichert 70 % der nutzbaren Energie für höchstens 15 Jahre oder bis zum modellabhängigen Energiedurchsatz, je nachdem, was zuerst eintritt:
HVB 5.9: 18,41 MWh
HVB 8.9: 27,62 MWh
HVB 11.8: 36,82 MWh
HVB 14.8: 46,03 MWh
HVB 17.8: 55,24 MWh
HVB 20.7: 64,44 MWh
HVB 23.7: 73,65 MWh
HVB 26.7: 82,83 MWh
HVB 29.6: 92,03 MWh
Garantiestart ist grundsätzlich der erste Tag nach sechs Monaten ab Herstellung. Mit schriftlichem Nachweis der Lieferung an den ersten Installationsort kann der Erstkäufer den ersten Tag nach 30 Tagen ab dieser Lieferung wählen. Installation, Betrieb, freigegebener Wechselrichter, Nachweise und Ausschlüsse richten sich nach dem vollständigen Garantiebrief. Gesetzliche Ansprüche bleiben unberührt.
🔌 Kompatibel mit
Ausgewählte Freigaben nach BYD-Kompatibilitätsliste V1.8:
SMA STPH 5 / 6 / 8 / 10 / 12 / 15: 2–10 HVB-Module; Wechselrichter mindestens 3.17.90.R, Batterie mindestens 1.37.0.
SMA STPH 20 / 25 / 30: 3–10 HVB-Module; Wechselrichter mindestens 3.17.90.R, Batterie mindestens 1.37.0.
KOSTAL PLENTICORE G3 und MP G3: 3–10 HVB-Module; Wechselrichter mindestens 3.04, Batterie mindestens 1.36.0.

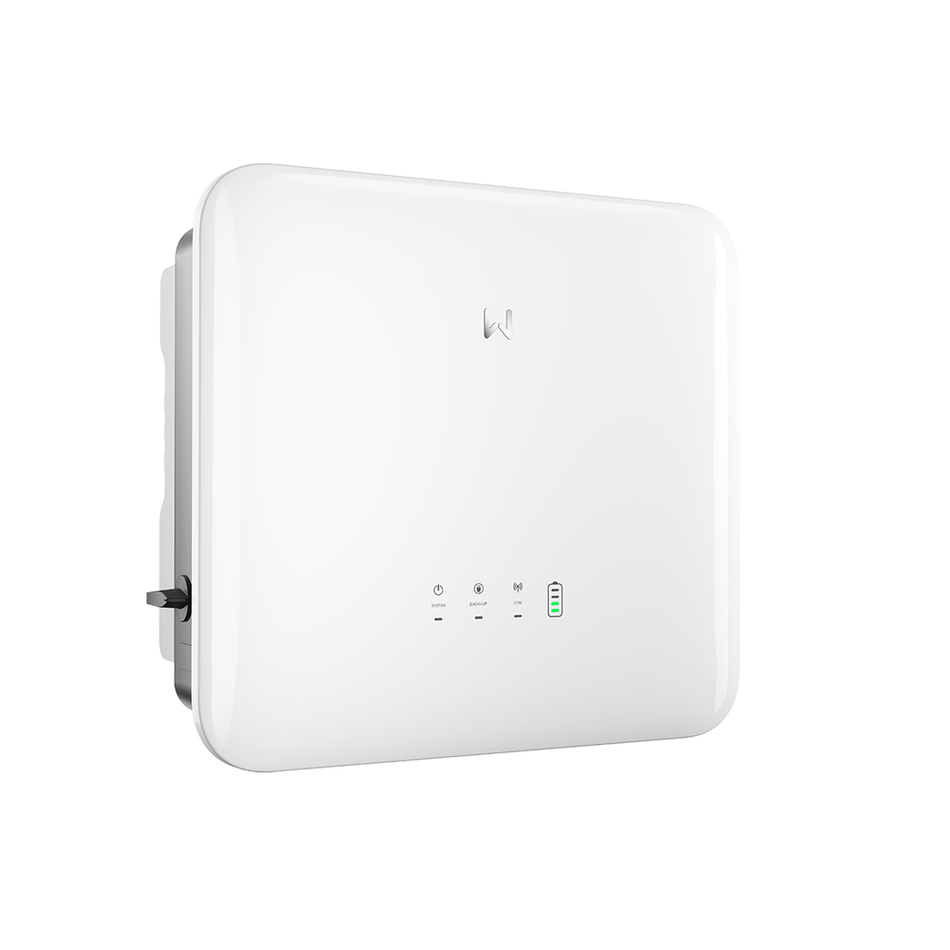

GoodWe ET G2: 4–10 HVB-Module; Wechselrichter mindestens ARM 13, Batterie mindestens 1.28.0.
Fronius Verto 15.0–20.0 Plus und Verto 25.0–33.0 Plus: 4–10 HVB-Module; Wechselrichter mindestens 1.40.7-1, Batterie mindestens 1.36.0. In der Batteriekonfiguration ist „Compatible Battery“ auszuwählen.
Fronius Primo/Symo GEN24 Plus einschließlich SC sind in dieser Liste nicht für HVB freigegeben.
Die Mindeststände ersetzen nicht BYDs Vorgabe, die aktuelle Batteriefirmware zu installieren. Maximal drei HVB-Türme gleicher Modulzahl sind gemäß konkreter Systemfreigabe parallel möglich. Für Verto Plus verlangt BYD dabei die Combiner Box CBH-70A; CBH-40A ist ausgeschlossen. Wechselrichteranschluss, Messung, Batterieaktivierung und gegebenenfalls Ersatzstromzubehör sind zusätzlich passend zur Anlage auszulegen.
SMA STPH 5 / 6 / 8 / 10 / 12 / 15: 2–10 HVB-Module; Wechselrichter mindestens 3.17.90.R, Batterie mindestens 1.37.0.
SMA STPH 20 / 25 / 30: 3–10 HVB-Module; Wechselrichter mindestens 3.17.90.R, Batterie mindestens 1.37.0.
KOSTAL PLENTICORE G3 und MP G3: 3–10 HVB-Module; Wechselrichter mindestens 3.04, Batterie mindestens 1.36.0.
GoodWe ET G2: 4–10 HVB-Module; Wechselrichter mindestens ARM 13, Batterie mindestens 1.28.0.
Fronius Verto 15.0–20.0 Plus und Verto 25.0–33.0 Plus: 4–10 HVB-Module; Wechselrichter mindestens 1.40.7-1, Batterie mindestens 1.36.0. In der Batteriekonfiguration ist „Compatible Battery“ auszuwählen.
Fronius Primo/Symo GEN24 Plus einschließlich SC sind in dieser Liste nicht für HVB freigegeben.
Die Mindeststände ersetzen nicht BYDs Vorgabe, die aktuelle Batteriefirmware zu installieren. Maximal drei HVB-Türme gleicher Modulzahl sind gemäß konkreter Systemfreigabe parallel möglich. Für Verto Plus verlangt BYD dabei die Combiner Box CBH-70A; CBH-40A ist ausgeschlossen. Wechselrichteranschluss, Messung, Batterieaktivierung und gegebenenfalls Ersatzstromzubehör sind zusätzlich passend zur Anlage auszulegen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Lässt sich BYD Battery-Box Premium HVB nachträglich erweitern, und welche Grenze ist dabei wichtig?
Ein HVB-Turm kann bis auf zehn Module ergänzt werden. BYD empfiehlt dafür im Handbuch, das bestehende System vorher auf etwa 25–30 % Ladezustand zu bringen. Der automatische Abgleich zwischen neuen und vorhandenen Modulen kann mehrere Ladezyklen beanspruchen; die Erweiterung muss anschließend neu konfiguriert werden.
Welche Wechselrichterserien sind für BYD Battery-Box Premium HVB Hochvolt freigegeben?
Die erforderliche Turmgröße hängt vom genauen Wechselrichter ab: SMA STPH 5–15 ist mit zwei bis zehn HVB-Modulen gelistet, STPH 20–30 und KOSTAL PLENTICORE G3 mit drei bis zehn, GoodWe ET G2 und Fronius Verto Plus mit vier bis zehn. Es gelten zusätzlich die jeweiligen Mindeststände für Wechselrichter- und Batteriefirmware. Fronius GEN24 Plus einschließlich SC ist in BYDs Liste V1.8 nicht für HVB freigegeben. Die konkreten Firmware- und Parallelbedingungen stehen im Abschnitt zur Kompatibilität.
Was ist bei BYD Battery-Box Premium HVB für einen kalten oder ungeheizten Aufstellort zu beachten?
HVB ist für einen Betrieb bis −20 °C beschrieben, jedoch nennt das Handbuch im Bereich von −20 bis +10 °C eine Leistungsreduzierung. Für einen kalten Standort darf deshalb nicht mit derselben Lade- und Entladeleistung wie bei Raumtemperatur geplant werden. Auch der Ladezustand beeinflusst die verfügbare Leistung.
Welche Ausbaugröße ist bei BYD Battery-Box Premium HVB für die Systemplanung relevant?
Die Systemarchitektur erlaubt zwei bis zehn Module je Turm und höchstens drei parallel verbundene HVB-Türme. Im Parallelverbund müssen alle Türme dieselbe Modulzahl besitzen; andere BYD-Plattformen dürfen nicht beigemischt werden. Die tatsächliche Ausbaugröße wird zusätzlich durch Wechselrichterfreigabe und die passende Parallelverschaltung begrenzt.
