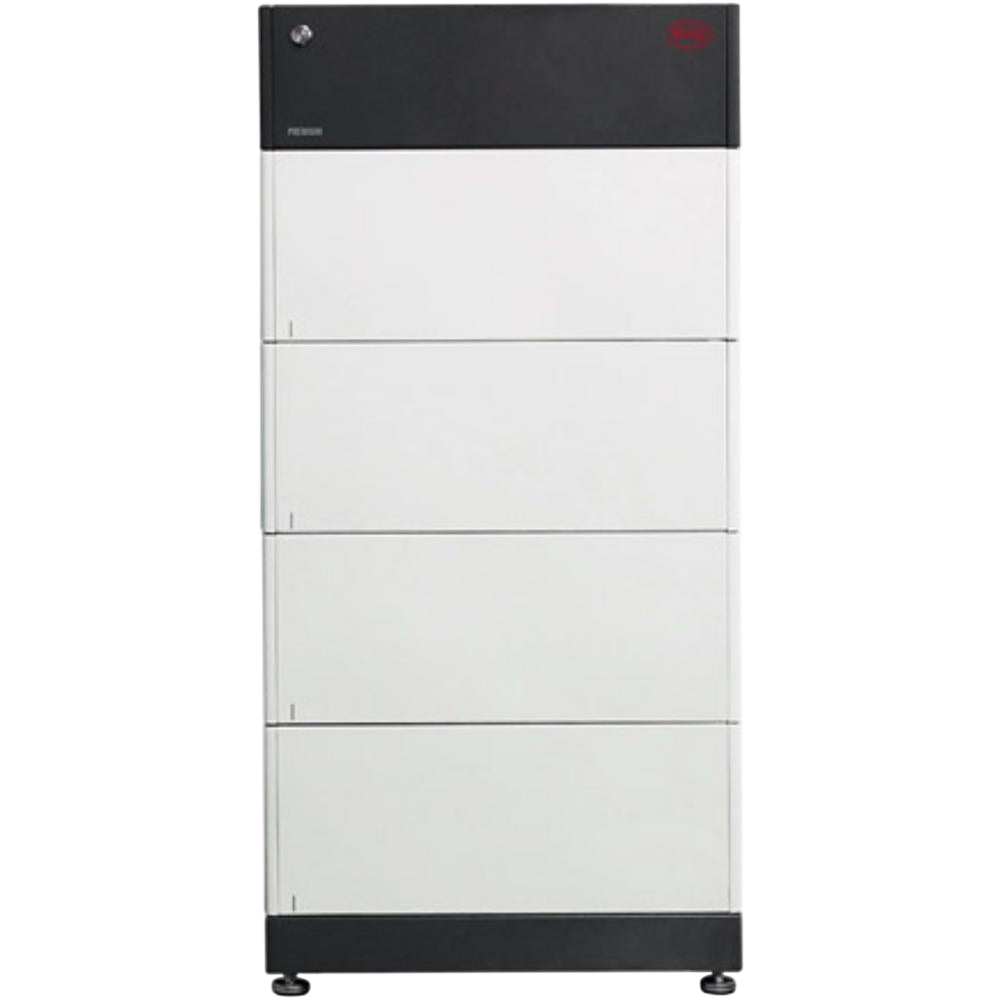

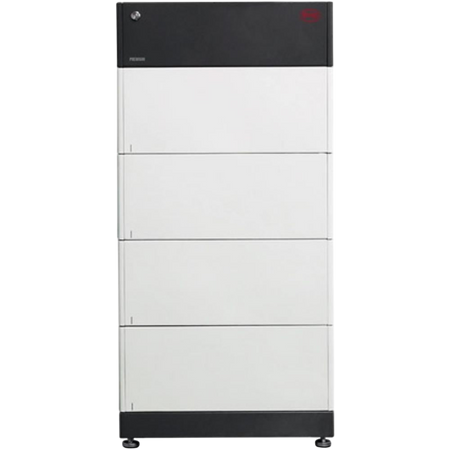

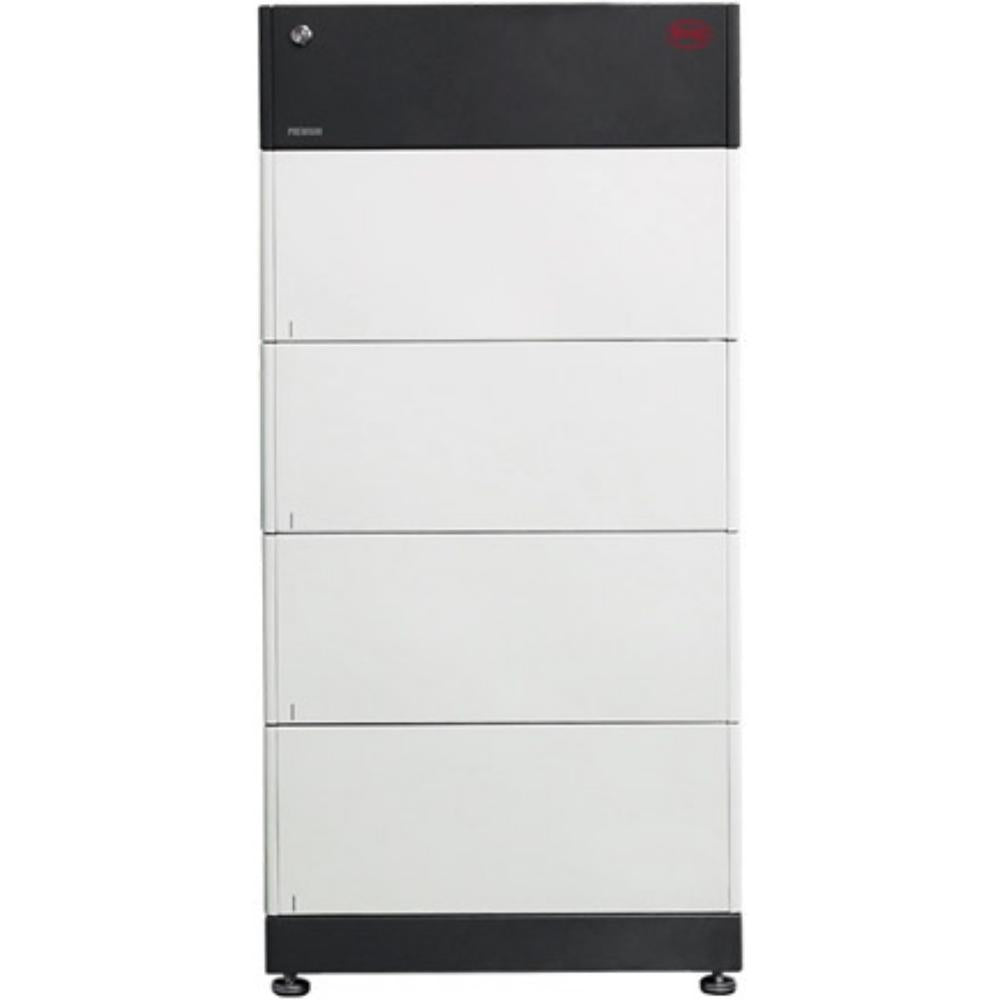

BYD Battery-Box Premium LVS Niedervoltspeicher – 4–24 kWh
Normaler Preis
€1.299,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
zzgl. Versand: €99,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Netz-, Ersatzstrom- und Inselanlagen möglich:
BYD sieht die LVS laut Datenblatt für netzgekoppelte Anlagen, Anlagen mit Ersatzstrom und Inselsysteme vor. Welche Modulanzahl je Betriebsart nötig ist, legt die Kompatibilitätsliste für den jeweiligen Wechselrichter fest. -
Stromreserven passend zur Turmgröße:
Die LVS bietet je nach Modulanzahl unterschiedliche Dauer- und Spitzenströme und lässt sich damit auf verschiedene Lastprofile abstimmen. Die tatsächlich nutzbare Leistung bleibt von der gewählten Wechselrichterkombination und den Betriebsbedingungen abhängig. -
Steckverbindungen reduzieren den Montageaufwand:
Die internen Kontakte verbinden die übereinandergestapelten LVS-Module direkt. Dadurch entfällt eine zusätzliche Verkabelung zwischen den Batteriebausteinen, was den Aufbau des Turms vereinfacht. -
IP55 schafft Spielraum bei der Aufstellung:
Die LVS ist für Innen- und Außenaufstellung nach Herstellervorgaben vorgesehen. Damit lassen sich geeignete Standorte außerhalb des Technikraums nutzen; bei niedrigen Temperaturen wird die Ladeleistung reduziert. -
Einbindung in unterschiedliche Niedervoltsysteme:
BYD gibt die LVS für ausgewählte ein- und dreiphasige Wechselrichter frei. Das eröffnet unterschiedliche Anlagenkonzepte, wenn die konkrete Kombination und Modulanzahl in der Kompatibilitätsliste freigegeben sind.
Beschreibung
Die BYD Battery-Box Premium LVS ist ein modular aufgebauter Niedervoltspeicher auf Basis von Lithium-Eisenphosphat-Zellen (LFP). Das System wird aus 4-kWh-Batteriemodulen aufgebaut und deckt in einem einzelnen Batterieturm nutzbare Kapazitäten von 4 bis 24 kWh ab. So lässt sich die Größe auf Solarüberschuss, Abendverbrauch und die gewünschte Energiereserve abstimmen.

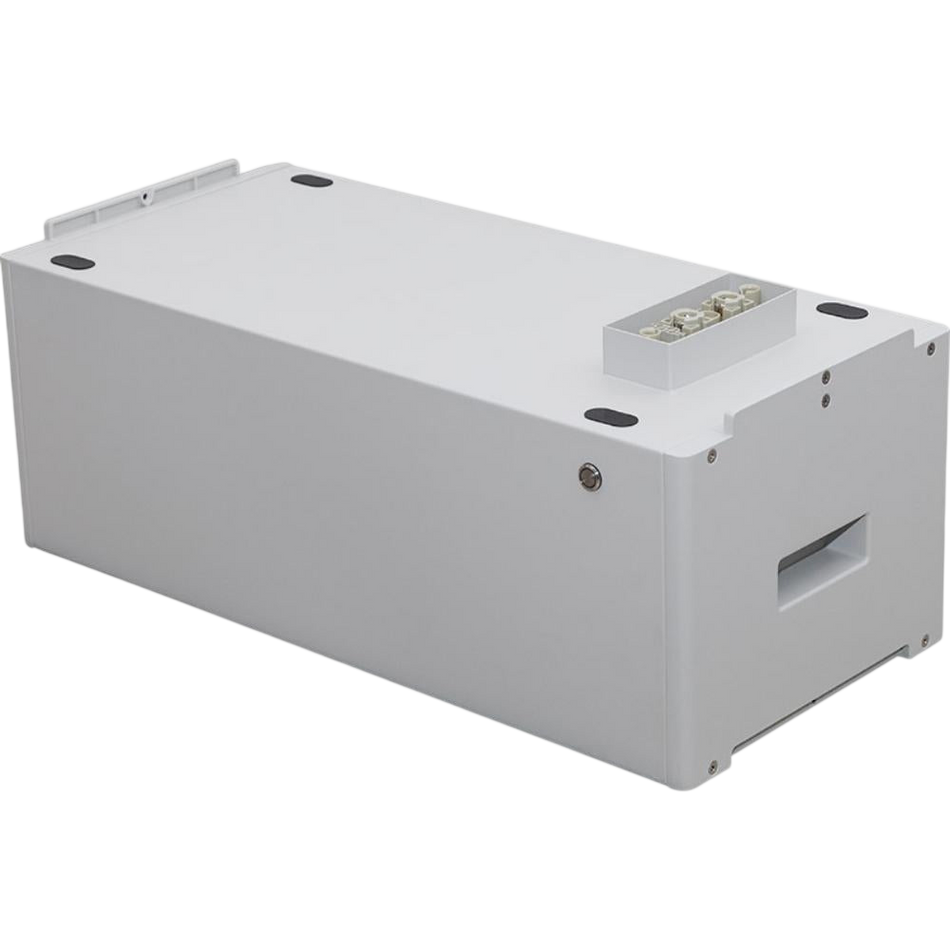

Ein LVS-Batteriemodul arbeitet mit 51,2 V Nennspannung und wiegt rund 45 kg. Je nach gewählter Systemgröße werden ein bis sechs Module in einem Turm kombiniert. Die Bauhöhe wächst mit der Modulanzahl, während Breite und Tiefe mit 650 × 298 mm konstant bleiben. Zum betriebsfähigen Aufbau gehören neben den Modulen die Basis, die Stromverteilung PDU und eine separate BMU zur Systemsteuerung.
Die nutzbare Energie ermittelt BYD auf der Gleichstromseite bei 100 % Entladetiefe, 0,2 C und 25 °C. Wie viel davon nach der Umwandlung für Verbraucher bereitsteht, hängt auch vom Wechselrichter ab. Je nach Turmgröße steigt der zulässige Dauerstrom von 65 A bis auf 250 A. Die Freigabeliste unterscheidet zwischen Netzbetrieb, Ersatzstrom und Inselbetrieb einschließlich Anlaufströmen; dafür gelten unterschiedliche Mindestkonfigurationen.

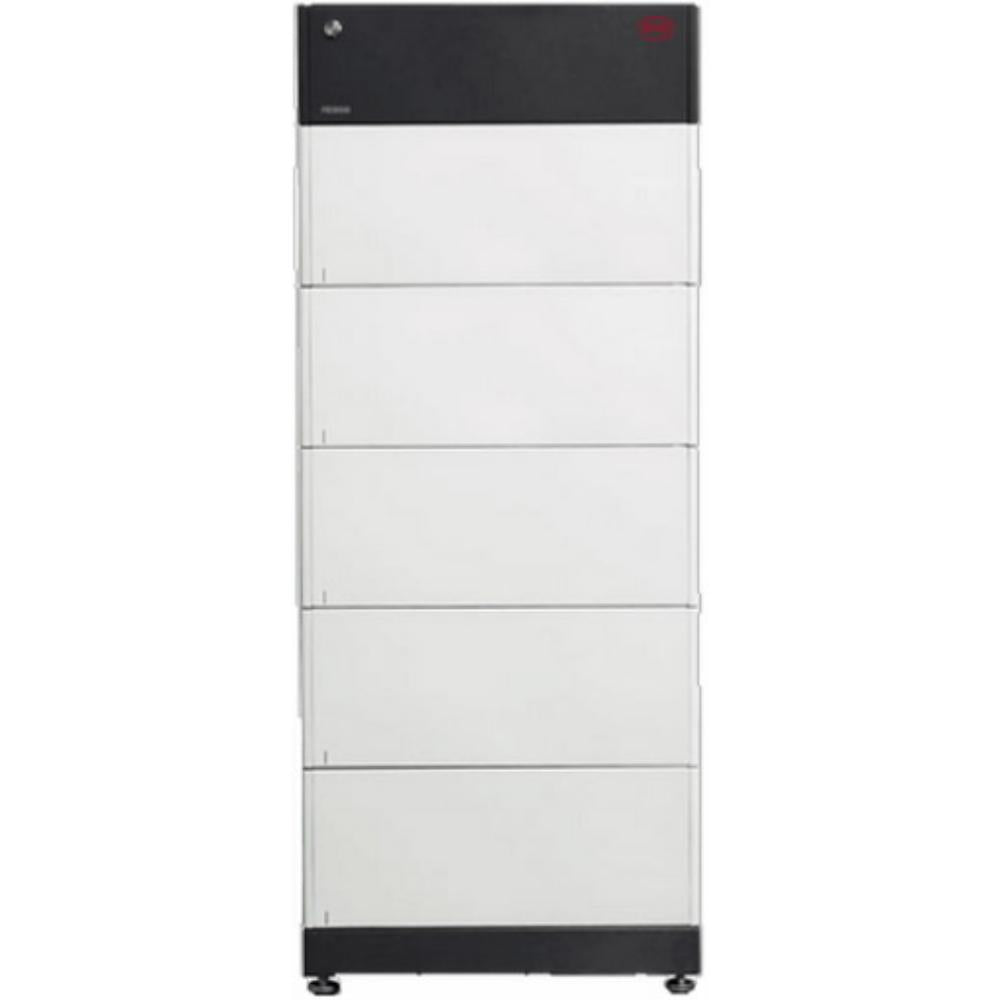

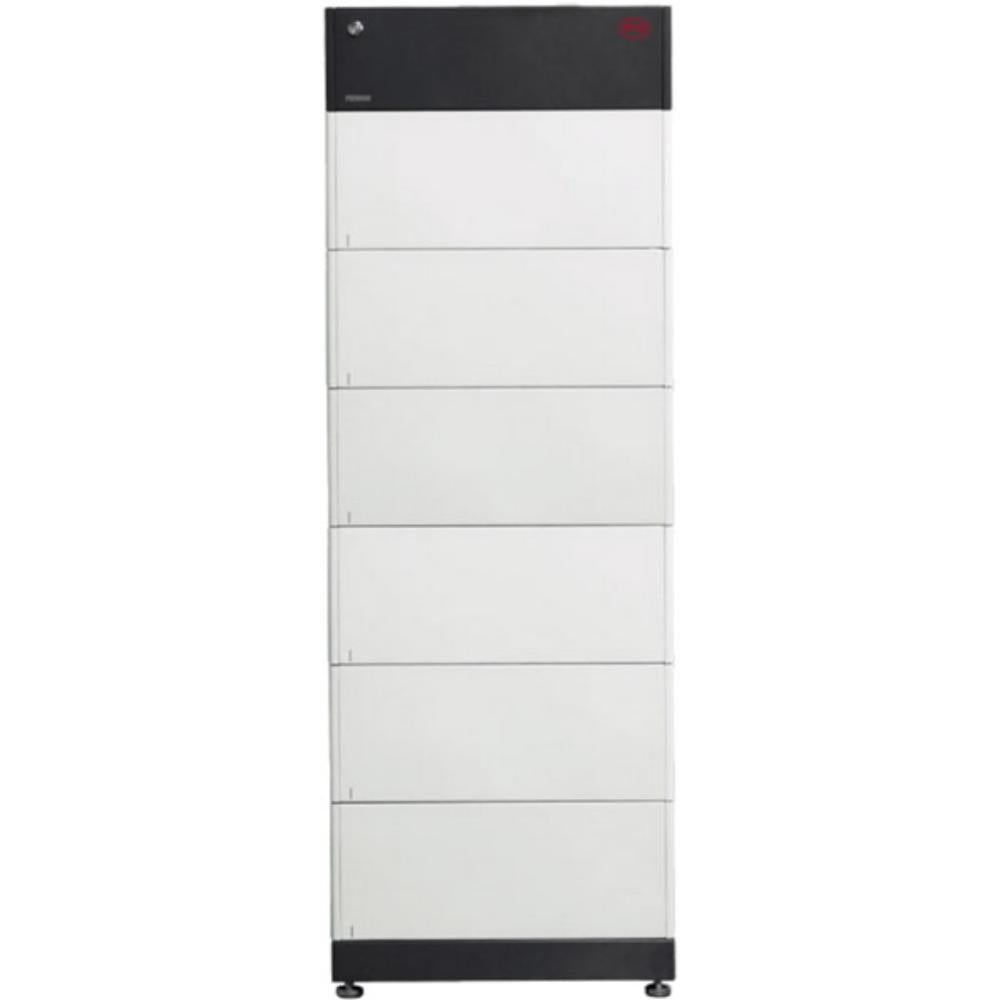

Für parallele Anlagen sind Türme mit höchstens vier Modulen vorgesehen. Die Größen mit fünf oder sechs Modulen, also 20 oder 24 kWh, dürfen nur als einzelner Turm betrieben werden. Bis zu 16 Türme können parallel verbunden werden; die Plattformgrenze beträgt 64 Module beziehungsweise 256 kWh, vorbehaltlich der konkreten Wechselrichterfreigabe.
Schutzart IP55 ermöglicht eine Innen- oder Außenaufstellung nach den Montagevorgaben. Im angegebenen Bereich von −10 bis +50 °C reduziert sich die Ladeleistung insbesondere bei −10 bis +5 °C. Inbetriebnahme, Konfiguration und Softwarepflege erfolgen über BYDs Be-Connect-Werkzeuge; spätere Erweiterungen müssen weiterhin zur freigegebenen Turmstruktur passen.
Ein LVS-Batteriemodul arbeitet mit 51,2 V Nennspannung und wiegt rund 45 kg. Je nach gewählter Systemgröße werden ein bis sechs Module in einem Turm kombiniert. Die Bauhöhe wächst mit der Modulanzahl, während Breite und Tiefe mit 650 × 298 mm konstant bleiben. Zum betriebsfähigen Aufbau gehören neben den Modulen die Basis, die Stromverteilung PDU und eine separate BMU zur Systemsteuerung.
Die nutzbare Energie ermittelt BYD auf der Gleichstromseite bei 100 % Entladetiefe, 0,2 C und 25 °C. Wie viel davon nach der Umwandlung für Verbraucher bereitsteht, hängt auch vom Wechselrichter ab. Je nach Turmgröße steigt der zulässige Dauerstrom von 65 A bis auf 250 A. Die Freigabeliste unterscheidet zwischen Netzbetrieb, Ersatzstrom und Inselbetrieb einschließlich Anlaufströmen; dafür gelten unterschiedliche Mindestkonfigurationen.
Für parallele Anlagen sind Türme mit höchstens vier Modulen vorgesehen. Die Größen mit fünf oder sechs Modulen, also 20 oder 24 kWh, dürfen nur als einzelner Turm betrieben werden. Bis zu 16 Türme können parallel verbunden werden; die Plattformgrenze beträgt 64 Module beziehungsweise 256 kWh, vorbehaltlich der konkreten Wechselrichterfreigabe.
Schutzart IP55 ermöglicht eine Innen- oder Außenaufstellung nach den Montagevorgaben. Im angegebenen Bereich von −10 bis +50 °C reduziert sich die Ladeleistung insbesondere bei −10 bis +5 °C. Inbetriebnahme, Konfiguration und Softwarepflege erfolgen über BYDs Be-Connect-Werkzeuge; spätere Erweiterungen müssen weiterhin zur freigegebenen Turmstruktur passen.
⚙️ Technische Daten

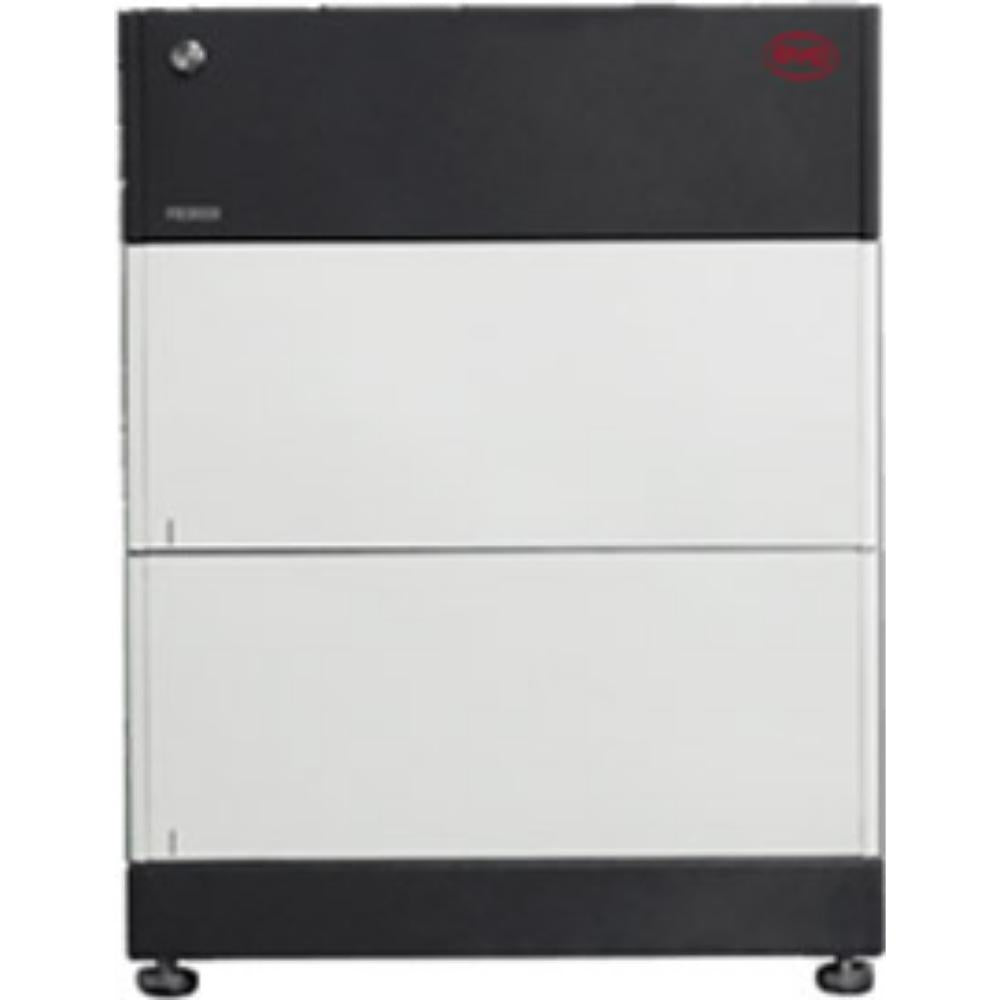

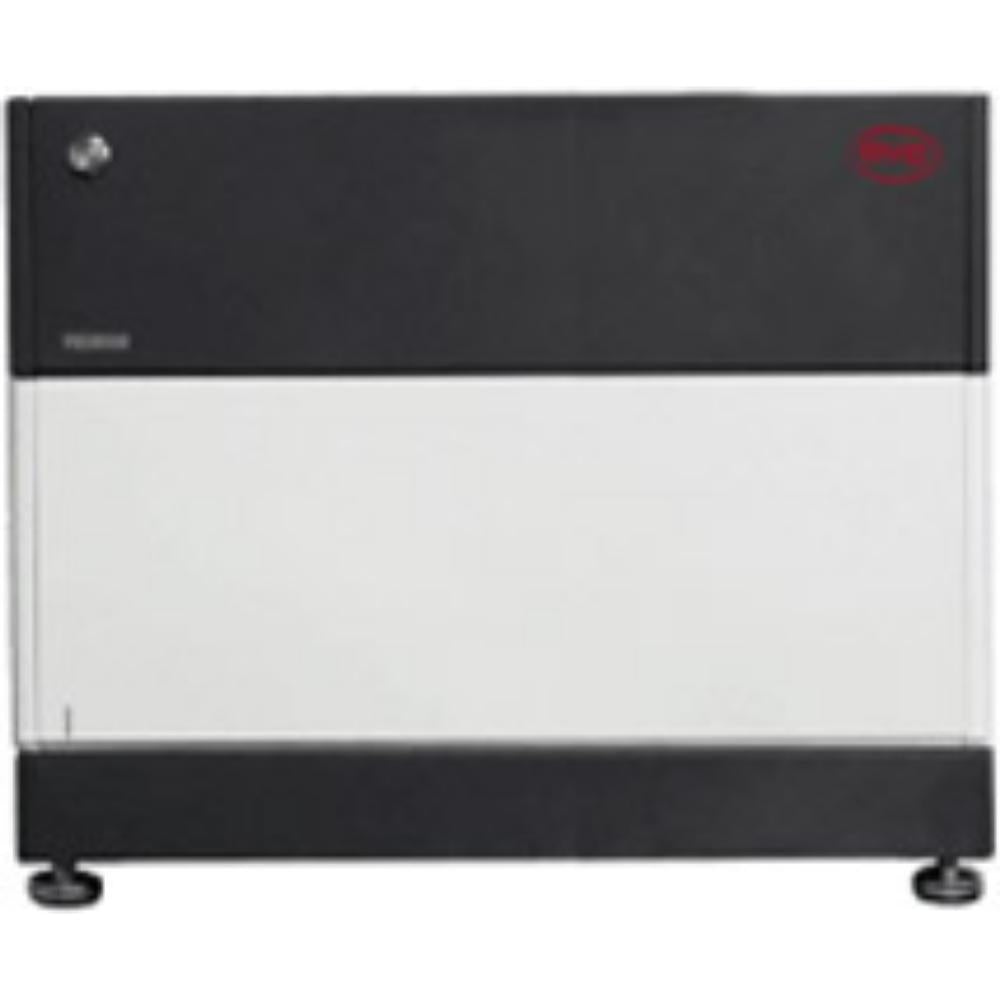

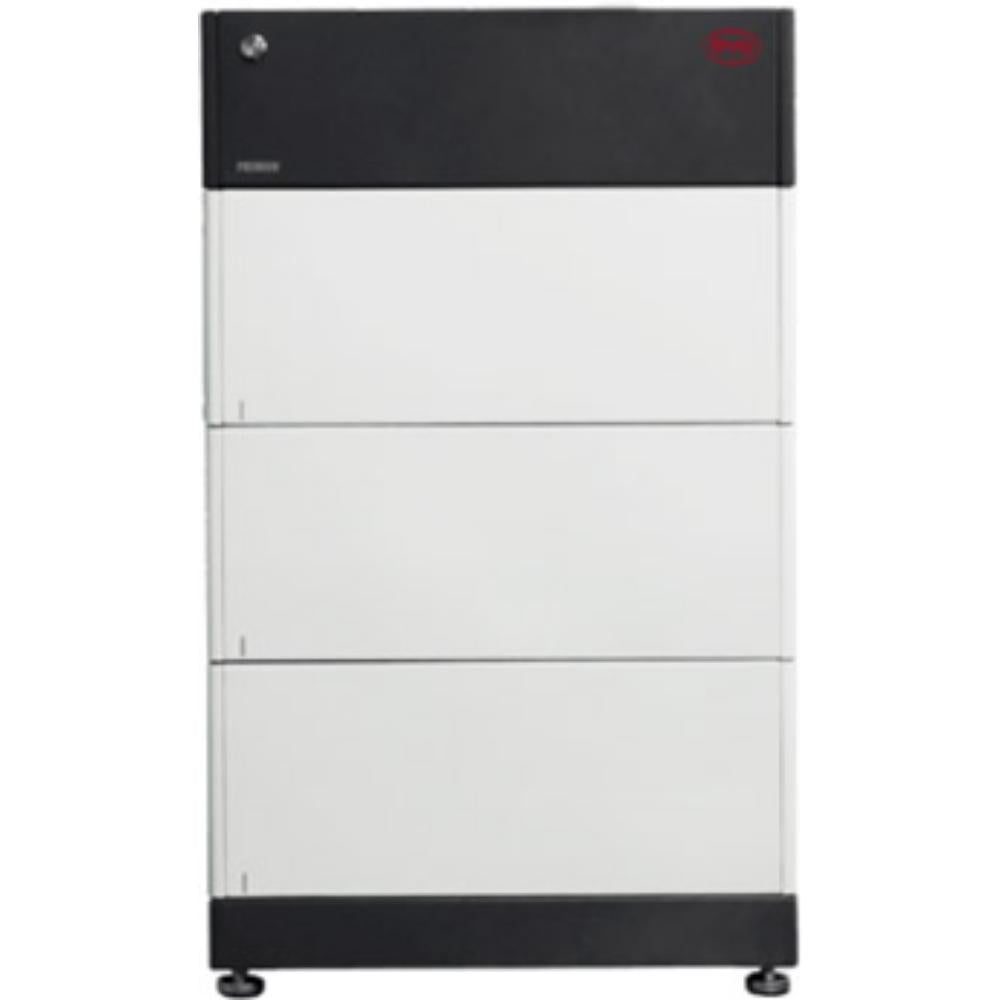

Modell: BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0 und 24.0
Systemanbindung: DC-Niedervolt (48-V-System)
Zelltechnologie: Lithium-Eisenphosphat (LFP)
Nutzbare Kapazität je Turm: 4–24 kWh
Nennspannung: 51,2 V (Betriebsspannung 40–57,6 V)
Systemaufbau: 1–6 LVS-Module je Turm mit PDU-Basis und BMU
Maximale Skalierbarkeit: bis zu 64 Module parallel (256 kWh); im Parallelbetrieb höchstens 4 Module je Turm, LVS 20.0 und 24.0 nur als Einzelturm
Lade-/Entladestrom: bis 65 A je Modul, höchstens 250 A je Turm; Spitzen-Ausgangsstrom 90–360 A für 5 s
Betriebstemperatur: −10 bis +50 °C
Laden bei Kälte: ab −10 °C mit reduziertem Ladestrom (bis +5 °C)
Schutzart: IP55
Aufstellung: Innen- oder Außenbereich ohne direkte Sonneneinstrahlung, Bodenaufstellung nach Montageanleitung
Abmessungen (B × H × T): 650 × 528–1.693 × 298 mm
Gewicht: 64–289 kg
Kommunikation: CAN
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
Systemanbindung: DC-Niedervolt (48-V-System)
Zelltechnologie: Lithium-Eisenphosphat (LFP)
Nutzbare Kapazität je Turm: 4–24 kWh
Nennspannung: 51,2 V (Betriebsspannung 40–57,6 V)
Systemaufbau: 1–6 LVS-Module je Turm mit PDU-Basis und BMU
Maximale Skalierbarkeit: bis zu 64 Module parallel (256 kWh); im Parallelbetrieb höchstens 4 Module je Turm, LVS 20.0 und 24.0 nur als Einzelturm
Lade-/Entladestrom: bis 65 A je Modul, höchstens 250 A je Turm; Spitzen-Ausgangsstrom 90–360 A für 5 s
Betriebstemperatur: −10 bis +50 °C
Laden bei Kälte: ab −10 °C mit reduziertem Ladestrom (bis +5 °C)
Schutzart: IP55
Aufstellung: Innen- oder Außenbereich ohne direkte Sonneneinstrahlung, Bodenaufstellung nach Montageanleitung
Abmessungen (B × H × T): 650 × 528–1.693 × 298 mm
Gewicht: 64–289 kg
Kommunikation: CAN
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1–6 × BYD Battery-Box Premium LVS Batteriemodul (4 kWh), je nach gewählter Kapazität
1 × BYD LVS PDU mit Basis und Abdeckung
1 × BYD Battery Management Unit (BMU)
1 × BYD LVS PDU mit Basis und Abdeckung
1 × BYD Battery Management Unit (BMU)
🔒 Garantie
10 Jahre BYD Produktgarantie nach der Limited Warranty Residential Europe für die Battery-Box Premium LVS (DE V1.2, Installation in Europa ab 08.03.2023). Garantiegeber ist die BYD Smart Device Hungary Kft.
Die Leistungsgarantie sichert 60 % der nutzbaren Energie für 10 Jahre oder bis zum garantierten Energiedurchsatz von 11,88 MWh (LVS 4.0) bis 71,29 MWh (LVS 24.0), je nachdem, was zuerst eintritt. Sie gilt für Anlagen mit zusammen weniger als 50 kWh nutzbarer Energie. Die Garantiezeit beginnt sechs Monate nach der Herstellung oder, mit Liefernachweis, 30 Tage nach der Lieferung.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Die Leistungsgarantie sichert 60 % der nutzbaren Energie für 10 Jahre oder bis zum garantierten Energiedurchsatz von 11,88 MWh (LVS 4.0) bis 71,29 MWh (LVS 24.0), je nachdem, was zuerst eintritt. Sie gilt für Anlagen mit zusammen weniger als 50 kWh nutzbarer Energie. Die Garantiezeit beginnt sechs Monate nach der Herstellung oder, mit Liefernachweis, 30 Tage nach der Lieferung.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
SMA Sunny Island 4.4M, 6.0H und 8.0H
Victron MultiPlus, Quattro, EasySolar, Multi RS Solar und Inverter RS Smart (48 V)
Studer Xtender (XTS, XTM, XTH), next1 und next3
Solis RHI-48ES, S5-EH1P-L und S6-EH1P-L
GoodWe ES, ES G2, EM, BP und SBP
Deye SUN-SG LP1 und LP3 (EU)
Sungrow SH5K-30, SolarEdge SE5K–SE10K-RWS (nur ein Turm), Schneider XW Pro und Hoymiles HYS/HAS-LV
Die genaue Kompatibilität ist der aktuellen Kompatibilitätsliste des Herstellers zu entnehmen.
Victron MultiPlus, Quattro, EasySolar, Multi RS Solar und Inverter RS Smart (48 V)
Studer Xtender (XTS, XTM, XTH), next1 und next3
Solis RHI-48ES, S5-EH1P-L und S6-EH1P-L
GoodWe ES, ES G2, EM, BP und SBP
Deye SUN-SG LP1 und LP3 (EU)
Sungrow SH5K-30, SolarEdge SE5K–SE10K-RWS (nur ein Turm), Schneider XW Pro und Hoymiles HYS/HAS-LV
Die genaue Kompatibilität ist der aktuellen Kompatibilitätsliste des Herstellers zu entnehmen.
🔗 Weiterführende Informationen
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Bedingungen sind zu beachten, wenn BYD Battery-Box Premium LVS später größer werden soll?
LVS kann durch passende Module erweitert werden; neue Bausteine werden laut Anleitung mit etwa 30 % Ladezustand ausgeliefert. Der Fachbetrieb muss nach dem Ausbau die Batterie neu konfigurieren. Besonders wichtig ist die geplante Verschaltung: Ein späterer Parallelbetrieb verlangt eine andere Turmaufteilung als ein einzelner großer Turm.
Welche Systemfreigabe ist bei BYD Battery-Box Premium LVS Niedervolt entscheidend?
Die Mindestgröße richtet sich nach Wechselrichter und Betriebsart. Die BYD-Kompatibilitätsliste unterscheidet Netzbetrieb, Ersatzstrom und Inselbetrieb; beim dreiphasigen SMA Sunny Island 8.0H nennt sie im Netzbetrieb beispielsweise mindestens acht Module in zwei Türmen. Zusätzlich gelten Mindeststände für BMU- und BMS-Firmware, die vor der Inbetriebnahme zu prüfen sind.
Was ist bei der Wahl des Aufstellorts für BYD Battery-Box Premium LVS zu beachten?
LVS darf nach Montagevorgaben innen oder außen stehen, lädt bei −10 bis +5 °C aber mit reduzierter Leistung. Bei einem kalten Außenstandort kann deshalb weniger Tagesüberschuss gespeichert werden als bei milden Temperaturen. Die Schutzart IP55 sagt nichts über uneingeschränkte Ladeleistung bei Frost aus.
Wie weit lässt sich BYD Battery-Box Premium LVS technisch skalieren?
Ein einzelner LVS-Turm reicht bis sechs Module. Bei Parallelschaltung sind je Turm höchstens vier Module und insgesamt bis zu 16 Türme beziehungsweise 64 Module vorgesehen. LVS 20.0 und LVS 24.0 dürfen nur als Einzelturm betrieben werden. Die konkrete Obergrenze hängt zusätzlich von der Wechselrichterfreigabe ab.
