BYD Battery-Box Premium LVS Batteriemodul – 4 kWh
Normaler Preis
€959,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
LVS-Speicher um 4 kWh nutzbare Energie erweitern:
Jedes Batteriemodul ergänzt einen freigegebenen LVS-Turm um 4 kWh. Dadurch lässt sich die Kapazität zwischen einem und sechs Modulen schrittweise an einen höheren Haushalts- oder Anlagenbedarf anpassen. -
Interne Steckkontakte sparen Verkabelungsarbeit:
Ein zusätzliches LVS-Modul wird über die vorgesehene Steckverbindung in den Turm aufgenommen. Für die Verbindungen zwischen den einzelnen Batteriebausteinen sind dadurch keine zusätzlichen Kabel nötig. -
Geeignete Außenstandorte weiter nutzen:
Im vollständig aufgebauten LVS-System gilt die Schutzart IP55 für die vorgesehene Innen- oder Außenaufstellung. So kann die Erweiterung auch an einem geeigneten bestehenden Außenstandort erfolgen, wenn die Installationsvorgaben eingehalten werden.
Beschreibung

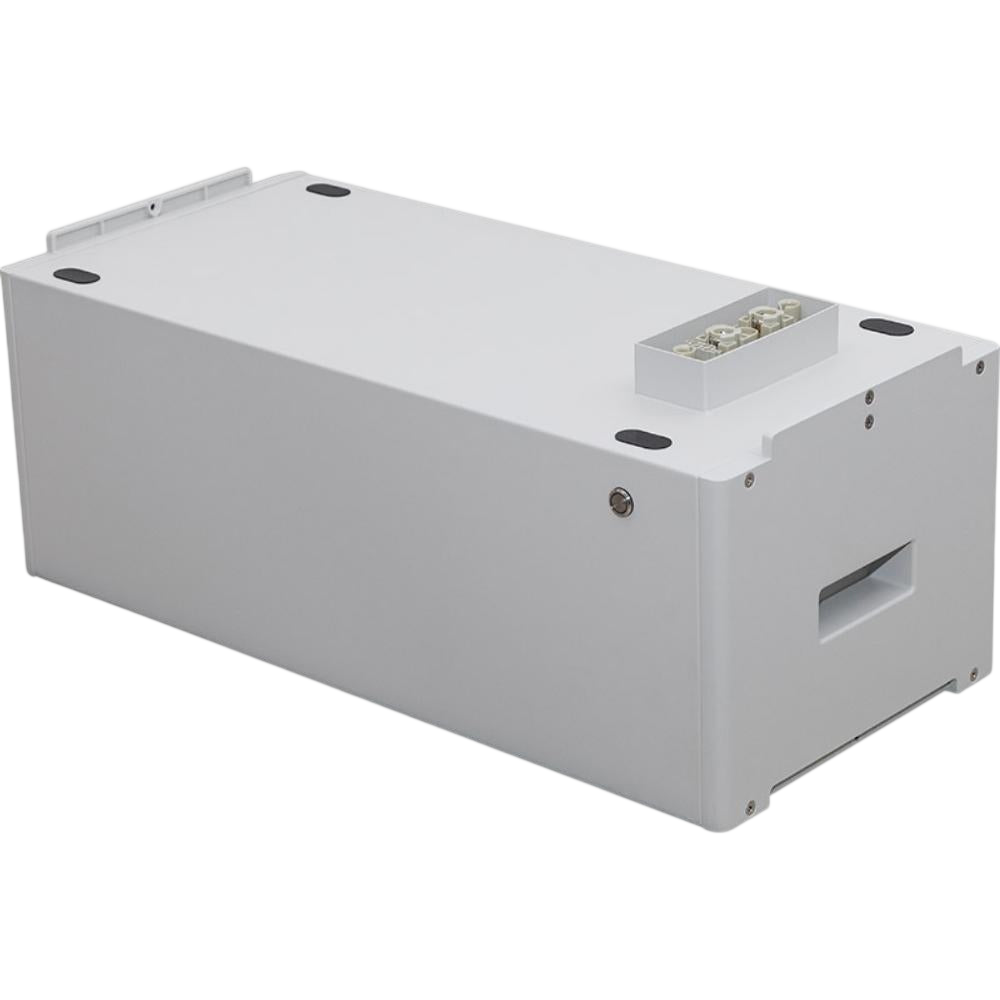

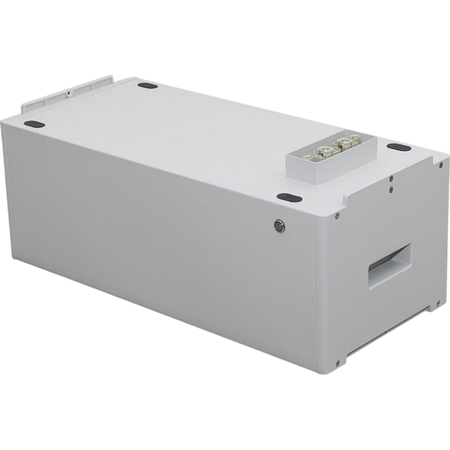

Das BYD Battery-Box Premium LVS Erweiterungsmodul mit 4 kWh ist das einzelne Batteriemodul der modularen LVS-Niedervoltserie. Es ergänzt einen passenden Speicherturm um zusätzliche nutzbare Energie. Das Modul arbeitet mit einer Nennspannung von 51,2 V, nutzt Lithium-Eisenphosphat-Zellen und wiegt rund 45 kg.

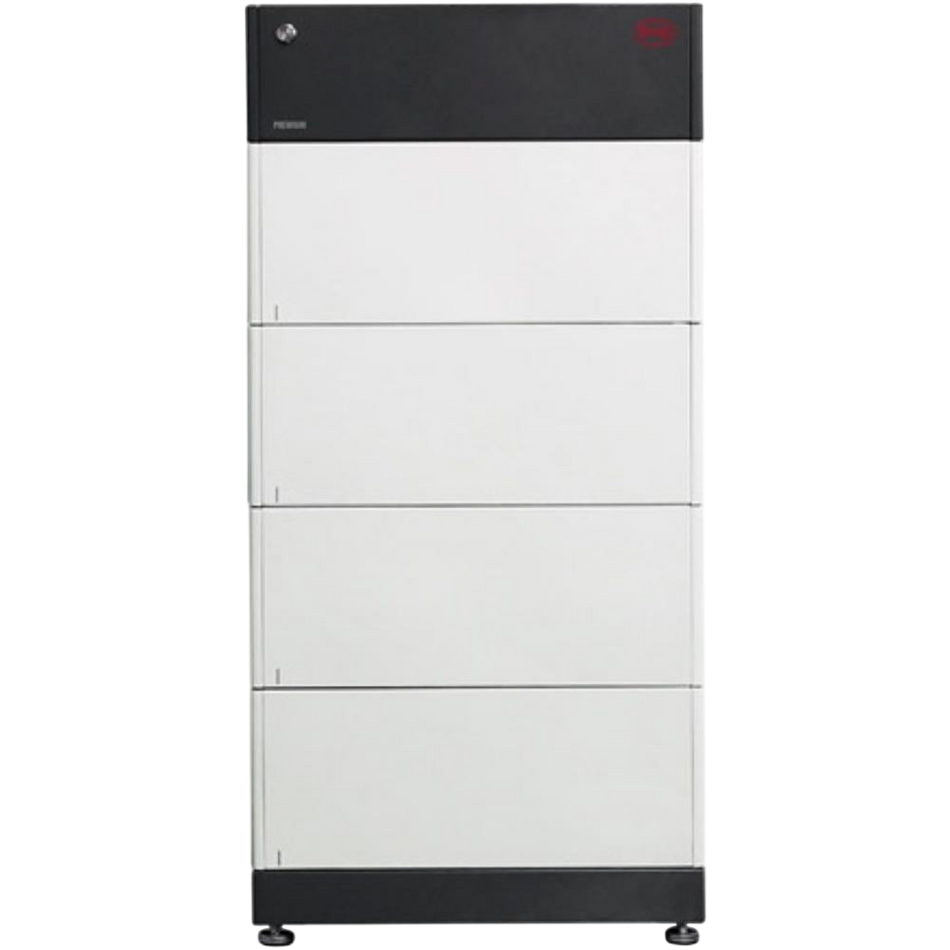

Die LVS-Plattform ist so aufgebaut, dass mehrere identische 4-kWh-Module zu einem Batterieturm kombiniert werden. Ein kompletter Turm kann je nach Konfiguration 4 bis 24 kWh nutzbare Kapazität bereitstellen. Der einzelne Batteriebaustein enthält ein eigenes Batteriemanagement, ersetzt aber weder die separate BMU zur Systemsteuerung noch Basis und Stromverteilung. Diese Komponenten sowie ein freigegebener Niedervolt-Wechselrichter sind für den Betrieb erforderlich.
Bei Speichererweiterungen ist besonders wichtig, nicht allein nach der aufgedruckten Kapazität zu entscheiden. Vor dem Kauf müssen die vorhandene Battery-Box, die Modul- und Systemgeneration, die Anzahl bereits installierter Module, der Firmwarestand sowie die zulässige Verschaltung geprüft werden. In parallelen Anlagen dürfen höchstens vier Module je Turm eingesetzt werden. Die 20- und 24-kWh-Türme sind beispielsweise als Einzelturmkonfiguration vorgesehen.
Die internen Steckkontakte verbinden den zusätzlichen Baustein beim Aufbau mit dem vorhandenen Turm. Vor einer Nachrüstung sind die Ladezustände nach der gültigen BYD-Anleitung zu berücksichtigen; neue Module werden laut Betriebsanleitung mit ungefähr 30 % Ladezustand ausgeliefert. Nach dem Einbau muss der Fachbetrieb die Anlagenkonfiguration und die Erkennung der Batteriemanagementsysteme prüfen und erforderliche Softwareaktualisierungen abschließen.
Die Schutzart IP55 gilt für den vollständig montierten Speicher am geeigneten Innen- oder Außenstandort. Bei niedrigen Temperaturen wird die Ladeleistung eingeschränkt. Die 4 kWh bezeichnet BYD als nutzbare DC-Energie unter definierten Prüfbedingungen; Verluste im Wechselrichter kommen bei der Versorgung von Haushaltsgeräten hinzu. Für die Auslegung zählt deshalb die freigegebene Gesamtkonfiguration.
Die LVS-Plattform ist so aufgebaut, dass mehrere identische 4-kWh-Module zu einem Batterieturm kombiniert werden. Ein kompletter Turm kann je nach Konfiguration 4 bis 24 kWh nutzbare Kapazität bereitstellen. Der einzelne Batteriebaustein enthält ein eigenes Batteriemanagement, ersetzt aber weder die separate BMU zur Systemsteuerung noch Basis und Stromverteilung. Diese Komponenten sowie ein freigegebener Niedervolt-Wechselrichter sind für den Betrieb erforderlich.
Bei Speichererweiterungen ist besonders wichtig, nicht allein nach der aufgedruckten Kapazität zu entscheiden. Vor dem Kauf müssen die vorhandene Battery-Box, die Modul- und Systemgeneration, die Anzahl bereits installierter Module, der Firmwarestand sowie die zulässige Verschaltung geprüft werden. In parallelen Anlagen dürfen höchstens vier Module je Turm eingesetzt werden. Die 20- und 24-kWh-Türme sind beispielsweise als Einzelturmkonfiguration vorgesehen.
Die internen Steckkontakte verbinden den zusätzlichen Baustein beim Aufbau mit dem vorhandenen Turm. Vor einer Nachrüstung sind die Ladezustände nach der gültigen BYD-Anleitung zu berücksichtigen; neue Module werden laut Betriebsanleitung mit ungefähr 30 % Ladezustand ausgeliefert. Nach dem Einbau muss der Fachbetrieb die Anlagenkonfiguration und die Erkennung der Batteriemanagementsysteme prüfen und erforderliche Softwareaktualisierungen abschließen.
Die Schutzart IP55 gilt für den vollständig montierten Speicher am geeigneten Innen- oder Außenstandort. Bei niedrigen Temperaturen wird die Ladeleistung eingeschränkt. Die 4 kWh bezeichnet BYD als nutzbare DC-Energie unter definierten Prüfbedingungen; Verluste im Wechselrichter kommen bei der Versorgung von Haushaltsgeräten hinzu. Für die Auslegung zählt deshalb die freigegebene Gesamtkonfiguration.
⚙️ Technische Daten
Modellbezeichnung: BYD Battery-Box Premium LVS Batteriemodul
Ausführung: einzelnes LVS-Erweiterungsmodul mit eigener Modulüberwachung
Systemanbindung: DC-Niedervolt im vollständigen LVS-System
Zelltechnologie: Lithium-Eisenphosphat (LFP)
Zusätzliche nutzbare DC-Energie: 4 kWh je LVS-Modul unter Hersteller-Prüfbedingungen
Nennspannung des Moduls: 51,2 V
Modulgewicht: 45 kg
Vorgesehener Turmaufbau: 1–6 Module; im Parallelbetrieb höchstens 4 Module je Turm
Erforderliche Systemkomponenten: passende LVS-Basis, PDU, separate BMU und freigegebener Wechselrichter
Betriebstemperatur im vollständigen System: −10 bis +50 °C; Ladeleistungsreduzierung zwischen −10 und +5 °C
Schutzart und Aufstellung im vollständigen System: IP55, Bodenaufstellung innen oder außen nach Montagevorgabe
Systemkommunikation: über die LVS-Steuerungsarchitektur
Energie-Prüfbedingungen: 25 °C, 100 % Entladetiefe und 0,2 C auf der Gleichstromseite
Ausführung: einzelnes LVS-Erweiterungsmodul mit eigener Modulüberwachung
Systemanbindung: DC-Niedervolt im vollständigen LVS-System
Zelltechnologie: Lithium-Eisenphosphat (LFP)
Zusätzliche nutzbare DC-Energie: 4 kWh je LVS-Modul unter Hersteller-Prüfbedingungen
Nennspannung des Moduls: 51,2 V
Modulgewicht: 45 kg
Vorgesehener Turmaufbau: 1–6 Module; im Parallelbetrieb höchstens 4 Module je Turm
Erforderliche Systemkomponenten: passende LVS-Basis, PDU, separate BMU und freigegebener Wechselrichter
Betriebstemperatur im vollständigen System: −10 bis +50 °C; Ladeleistungsreduzierung zwischen −10 und +5 °C
Schutzart und Aufstellung im vollständigen System: IP55, Bodenaufstellung innen oder außen nach Montagevorgabe
Systemkommunikation: über die LVS-Steuerungsarchitektur
Energie-Prüfbedingungen: 25 °C, 100 % Entladetiefe und 0,2 C auf der Gleichstromseite
📦 Lieferumfang
1 × BYD Battery-Box Premium LVS 4-kWh-Batteriemodul
🔒 Garantie
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Ausschließlich zur Erweiterung eines BYD Battery-Box Premium LVS Systems. Das Modul ist nicht eigenständig betriebsbereit; zum vollständigen System gehören Basis/PDU, separate BMU und ein von BYD freigegebener Niedervolt-Wechselrichter.
Bei Nachrüstung Modulzahl, Turmaufteilung und Firmware nach der aktuellen BYD Betriebsanleitung und Minimum Configuration List prüfen.
Bei Nachrüstung Modulzahl, Turmaufteilung und Firmware nach der aktuellen BYD Betriebsanleitung und Minimum Configuration List prüfen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Zu welchem BYD-Speicher gehört das 4-kWh-LVS-Modul?
Dieser Baustein ist für Battery-Box Premium LVS vorgesehen. Er enthält eine eigene Modulüberwachung, arbeitet aber innerhalb der LVS-Steuerungsarchitektur. LVL, LV Flex und die Hochvoltserien sind gesonderte Plattformen; ihre Freigaben lassen sich nicht auf das LVS-Modul übertragen.
Lässt sich mit nur einem LVS-Modul ein Speicher aufbauen?
Ein LVS-Turm kann grundsätzlich mit einem Modul beginnen, benötigt dafür aber Basis, Stromverteilung PDU und separate BMU. Zusätzlich muss der Wechselrichter diese kleine Ausbaustufe im gewünschten Betriebsmodus unterstützen. Das Modul allein stellt daher noch keinen vollständigen, anschlussfertigen Speicher dar.
Was bedeuten 4 kWh zusätzliche Nutzenergie bei LVS?
Ein weiterer LVS-Baustein erhöht die ausgewiesene nutzbare DC-Energie um 4 kWh. BYD ermittelt diesen Wert bei 25 °C und 100 % Entladetiefe. Wie viel zusätzliche Energie im Haushalt ankommt, hängt unter anderem von Ladebedingungen und Umwandlungsverlusten des verwendeten Wechselrichters ab.
Wann ist bei einer LVS-Erweiterung ein weiterer Turm nötig?
In einer Parallelanlage darf ein LVS-Turm höchstens vier Module enthalten. Soll dort weiter ausgebaut werden, muss die zulässige Aufteilung auf weitere Türme geprüft werden. Fünf oder sechs Module in einem Turm sind nur im Einzelbetrieb vorgesehen; danach sind Konfiguration und Modul-Erkennung erneut zu kontrollieren.
