enwitec Power Backup BRAIN – Netzumschaltbox mit Energiemanager bis 30 kW
Normaler Preis
€4.599,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Ersatzstrom und Energiemanagement in einem Schrank:
Netzumschaltung, Energiemanager BRAIN Home, Energiezähler und Netzüberwachung sind vorverdrahtet in einem Verteiler zusammengefasst. -
Allpolige Netzumschaltung:
Der Quellenumschalter mit 63 A trennt die Ersatzstromkreise allpolig vom Netz; die Umschaltung lässt sich zusätzlich manuell vornehmen. -
Für Wechselrichter bis 30 kW:
Vorgesehen sind insel- und hybridfähige Wechselrichter mit zwei dreiphasigen AC-Anschlüssen bis 30 kW bei höchstens 63 A Vorsicherung. -
Platz für die Hausverteilung:
Reserviert sind 35 TE für Leitungs- und Fehlerstromschutz von Wärmepumpe, Heizstab, Wallbox und Wechselrichter sowie 4 TE für Überspannungsschutz. -
Vorbereitete Kabeleinführungen:
Kabelverschraubungen von M20 bis M40, Membraneinführungen und ein Wandhalterset gehören zum Lieferumfang.
Beschreibung

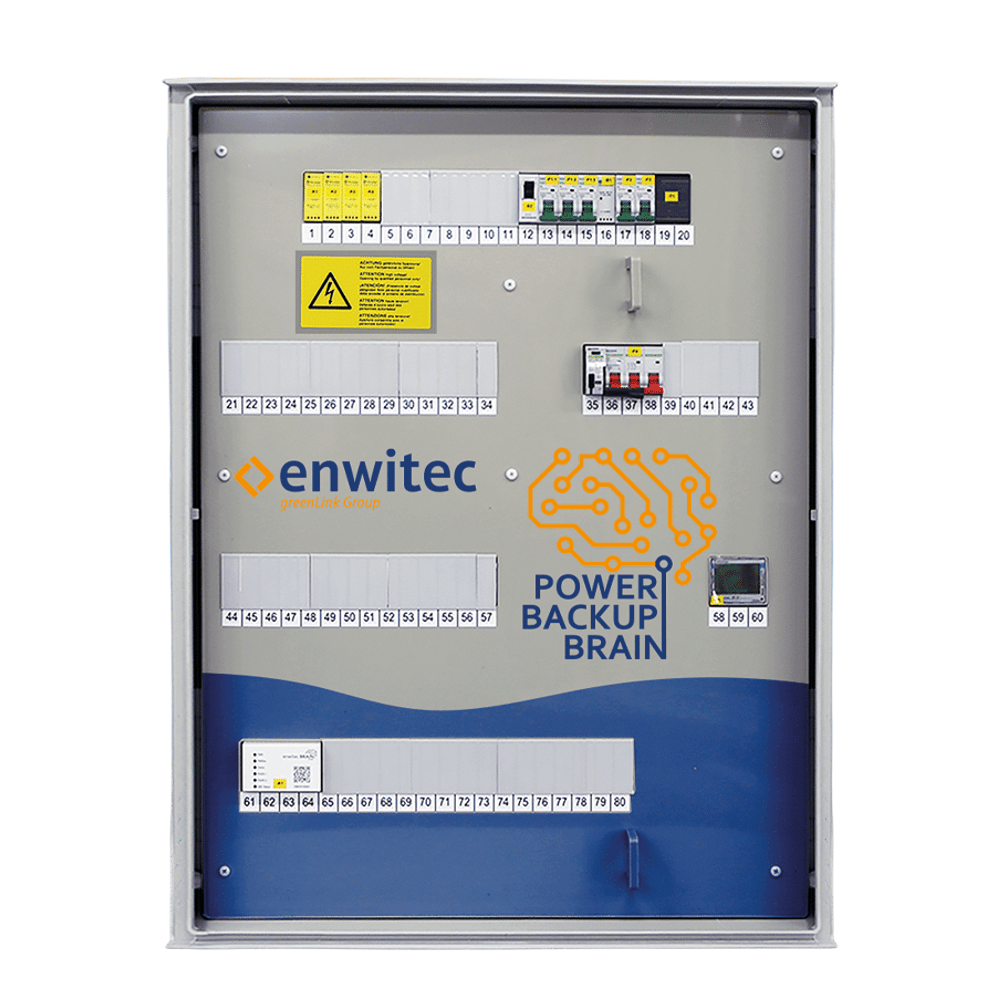

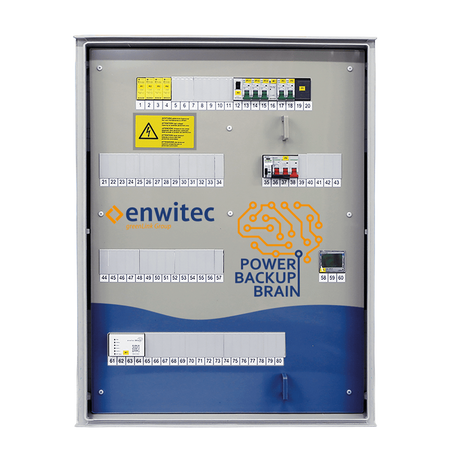

Der enwitec Power Backup BRAIN ist ein vorverdrahteter Verteiler mit Netzumschaltung und integriertem Energiemanager für Wohngebäude und kleine Gewerbebetriebe in Deutschland, Österreich und der Schweiz. Er ist für insel- und hybridfähige Batterie- beziehungsweise Hybridwechselrichter mit zwei dreiphasigen AC-Anschlüssen bis 30 kW vorgesehen.
Bei Netzausfall schaltet der Quellenumschalter die Ersatzstromkreise allpolig vom öffentlichen Netz auf den Backup-Ausgang des Wechselrichters um. Ein Netzüberwachungsrelais überwacht das Netz, ein Energiezähler für Direktmessung bis 63 A erfasst die Energieflüsse. Der Lasttrennschalter ist für 63 A ausgelegt, der Bemessungsstrom der Schaltgerätekombination beträgt 44 A und die Kurzschlussfestigkeit 10 kA.
Als Energiemanager ist der enwitec BRAIN Home eingebaut. Er steuert unterstützte Wechselrichter, Speicher, Wallbox, Wärmepumpe und Heizstab und bietet Prognosen, dynamische Tarife und Fernüberwachung. Im Verteiler sind 35 TE für Leitungs- und Fehlerstromschutzschalter der Verbraucherabgänge, 4 TE für Überspannungsschutz und 12 TE für weitere Komponenten reserviert; die Schutzorgane werden projektbezogen bestückt.
Das Polyestergehäuse misst 600 × 800 × 300 mm, wiegt rund 27,5 kg und ist mit IP30 und Schutzklasse II für die Wandmontage in geschützten Innenräumen bei −5 bis +35 °C vorgesehen. Zulässig sind TN-C-S-, TN-S- und TT-Netze; in der Kundenanlage darf kein TN-C-Netz vorliegen. Installation und Absicherung erfolgen durch eine Elektrofachkraft nach den beiliegenden Schalt- und Sicherungsplänen.
Bei Netzausfall schaltet der Quellenumschalter die Ersatzstromkreise allpolig vom öffentlichen Netz auf den Backup-Ausgang des Wechselrichters um. Ein Netzüberwachungsrelais überwacht das Netz, ein Energiezähler für Direktmessung bis 63 A erfasst die Energieflüsse. Der Lasttrennschalter ist für 63 A ausgelegt, der Bemessungsstrom der Schaltgerätekombination beträgt 44 A und die Kurzschlussfestigkeit 10 kA.
Als Energiemanager ist der enwitec BRAIN Home eingebaut. Er steuert unterstützte Wechselrichter, Speicher, Wallbox, Wärmepumpe und Heizstab und bietet Prognosen, dynamische Tarife und Fernüberwachung. Im Verteiler sind 35 TE für Leitungs- und Fehlerstromschutzschalter der Verbraucherabgänge, 4 TE für Überspannungsschutz und 12 TE für weitere Komponenten reserviert; die Schutzorgane werden projektbezogen bestückt.
Das Polyestergehäuse misst 600 × 800 × 300 mm, wiegt rund 27,5 kg und ist mit IP30 und Schutzklasse II für die Wandmontage in geschützten Innenräumen bei −5 bis +35 °C vorgesehen. Zulässig sind TN-C-S-, TN-S- und TT-Netze; in der Kundenanlage darf kein TN-C-Netz vorliegen. Installation und Absicherung erfolgen durch eine Elektrofachkraft nach den beiliegenden Schalt- und Sicherungsplänen.
⚙️ Technische Daten
Produkttyp: Netzumschaltbox mit Energiemanager
Modell: enwitec Power Backup BRAIN
Hersteller-Art.-Nr.: 10020055
Einsatzbereich: insel- und hybridfähige Wechselrichter mit 2 dreiphasigen AC-Anschlüssen bis 30 kW
Bemessungsspannung: 3AC 230/400 V, 50 Hz
Netzumschaltung: allpolig, Quellenumschalter 63 A (AC-21)
Bemessungsstrom Schaltgerätekombination: 44 A
Max. Vorsicherung: 63 A
Bemessungskurzschlussfestigkeit: 10 kA
Netzformen: TN-C-S, TN-S, TT (kein TN-C in der Kundenanlage)
Energiemanager: enwitec BRAIN Home
Energiezähler: Direktmessung bis 63 A
Reserveplätze: 35 TE Leitungs-/Fehlerstromschutz, 4 TE Überspannungsschutz, 12 TE Zusatzkomponenten
Gehäuse: Polyester, ähnlich RAL 7035
Schutzart: IP30, Schutzklasse II
Betriebstemperatur: −5 bis +35 °C
Abmessungen (B × H × T): 600 × 800 × 300 mm
Gewicht: ca. 27,5 kg
Montage: Wandmontage, Innenbereich
Modell: enwitec Power Backup BRAIN
Hersteller-Art.-Nr.: 10020055
Einsatzbereich: insel- und hybridfähige Wechselrichter mit 2 dreiphasigen AC-Anschlüssen bis 30 kW
Bemessungsspannung: 3AC 230/400 V, 50 Hz
Netzumschaltung: allpolig, Quellenumschalter 63 A (AC-21)
Bemessungsstrom Schaltgerätekombination: 44 A
Max. Vorsicherung: 63 A
Bemessungskurzschlussfestigkeit: 10 kA
Netzformen: TN-C-S, TN-S, TT (kein TN-C in der Kundenanlage)
Energiemanager: enwitec BRAIN Home
Energiezähler: Direktmessung bis 63 A
Reserveplätze: 35 TE Leitungs-/Fehlerstromschutz, 4 TE Überspannungsschutz, 12 TE Zusatzkomponenten
Gehäuse: Polyester, ähnlich RAL 7035
Schutzart: IP30, Schutzklasse II
Betriebstemperatur: −5 bis +35 °C
Abmessungen (B × H × T): 600 × 800 × 300 mm
Gewicht: ca. 27,5 kg
Montage: Wandmontage, Innenbereich
📦 Lieferumfang
1 × enwitec Power Backup BRAIN mit Energiemanager BRAIN Home, Energiezähler und Quellenumschalter
1 × Schaltergriff
2 × Schaltschrankschlüssel
1 × Wandhalterset
1 × Handbuch, Sicherungsliste, Schaltplan und EMS-Kurzanleitung
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
1 × Schaltergriff
2 × Schaltschrankschlüssel
1 × Wandhalterset
1 × Handbuch, Sicherungsliste, Schaltplan und EMS-Kurzanleitung
Weiteres Montage- und Anschlusszubehör gemäß Herstellerlieferumfang; Details siehe Installationsanleitung.
🔌 Kompatibel mit
Kompatibel mit:
- insel- und hybridfähigen Batterie- und Hybridwechselrichtern mit zwei dreiphasigen AC-Anschlüssen bis 30 kW
Zu beachten:
- Eine Kompatibilitätsliste für die Box ist laut enwitec in Erstellung; für den integrierten BRAIN Home gilt die BRAIN-Kompatibilitätsliste.
- Nur für TN-C-S-, TN-S- und TT-Netze; kein TN-C-Netz in der Kundenanlage.
- Nicht für den Außenbereich geeignet.
- insel- und hybridfähigen Batterie- und Hybridwechselrichtern mit zwei dreiphasigen AC-Anschlüssen bis 30 kW
Zu beachten:
- Eine Kompatibilitätsliste für die Box ist laut enwitec in Erstellung; für den integrierten BRAIN Home gilt die BRAIN-Kompatibilitätsliste.
- Nur für TN-C-S-, TN-S- und TT-Netze; kein TN-C-Netz in der Kundenanlage.
- Nicht für den Außenbereich geeignet.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Für welche Wechselrichter ist der Power Backup BRAIN geeignet?
Laut Datenblatt für insel- und hybridfähige Batterie- oder Hybridwechselrichter bis 30 kW mit zwei dreiphasigen AC-Anschlüssen, also Netzanschluss und Backup-Ausgang. Eine eigene Kompatibilitätsliste für die Box befindet sich laut enwitec in Erstellung.
Welche Komponenten sind bereits eingebaut?
Eingebaut sind der Energiemanager BRAIN Home, ein Netzüberwachungsrelais, ein Energiezähler für Direktmessung bis 63 A, der Quellenumschalter mit 63 A sowie Leitungsschutzschalter für Netzüberwachung, Steuerkreise und Großverbraucherabschaltung.
Erzeugt die Box selbst Ersatzstrom?
Nein. Die Box übernimmt Netztrennung, Umschaltung und Energiemanagement. Der Ersatzstrom kommt aus dem angeschlossenen Wechselrichter- und Speichersystem.
Wo darf die Box installiert werden?
Die Box ist für die Wandmontage in geschützten Innenräumen bei −5 bis +35 °C und höchstens 60 % Luftfeuchte ausgelegt. Für den Außenbereich ist sie laut Datenblatt nicht geeignet.
