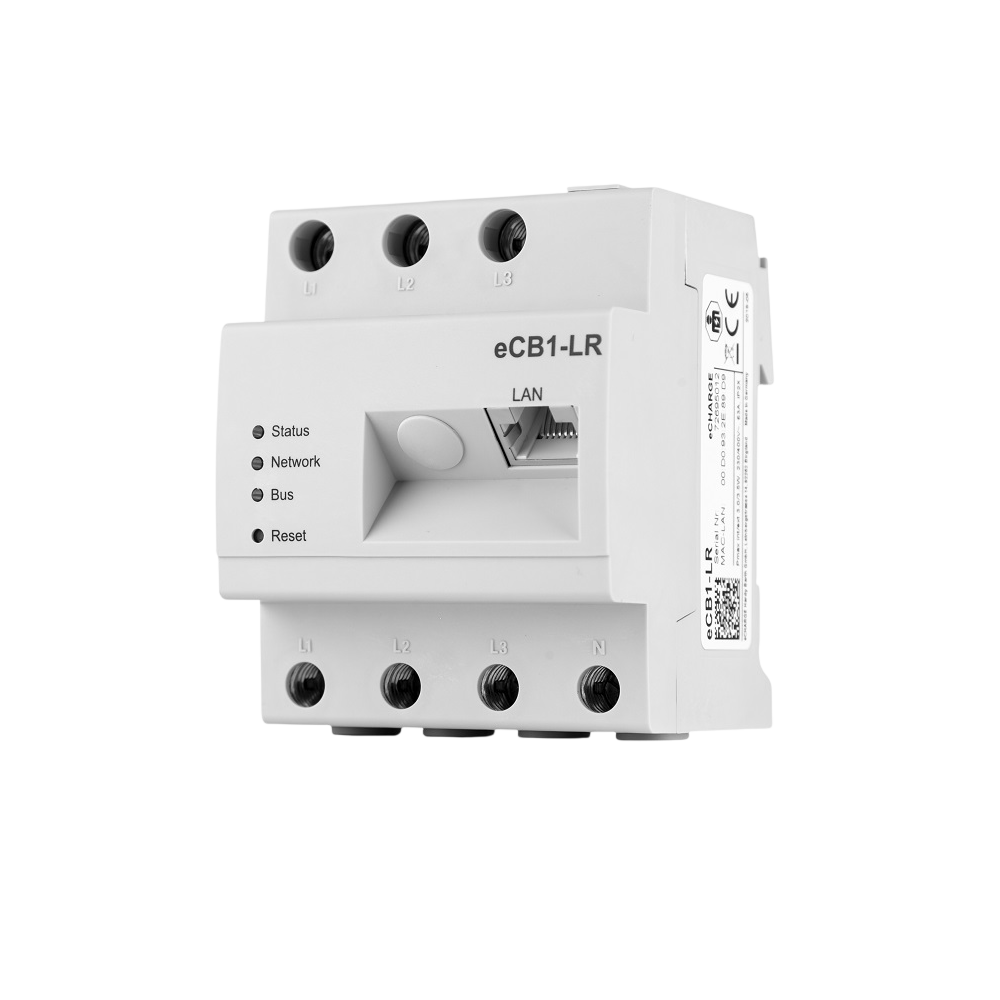

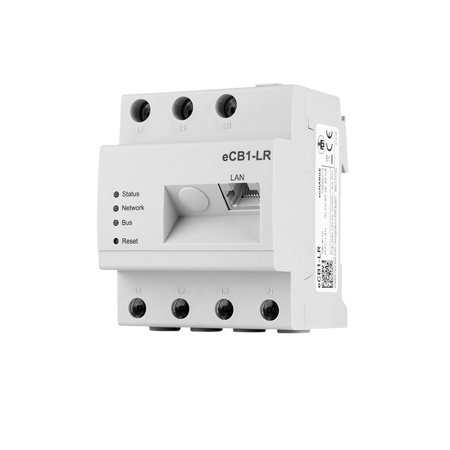

Hardy Barth eCB1-LR Smartmeter Messpunkt+
Normaler Preis
€295,05
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Messbasis für PV-Überschussladen:
Das eCB1-LR erfasst die Energieflüsse am Anschlusspunkt und stellt die Messwerte für kompatible Lade- und Energiemanagementsysteme bereit. -
Direkt- oder Wandlermessung:
Hardy Barth dokumentiert Direktmessung bis 63 A und Wandlermessung bis 1000 A. -
LAN und RS-485:
Die beiden Schnittstellen ermöglichen die Einbindung des Messpunkts in kompatible Hardy-Barth- und Energiemanagementlösungen.
Beschreibung
Der Hardy Barth eCB1-LR Messpunkt+ (Art.-Nr. 3M40405) ist ein dreiphasiger Smart Controller zur Messung elektrischer Energieflüsse am Netz- beziehungsweise Anschlusspunkt. Er stellt phasenbezogene Wirk- und Energiewerte für PV-Überschussladen, dynamisches Lastmanagement und weitere kompatible Energiemanagement-Anwendungen bereit.
Hardy Barth dokumentiert eine Direktmessung bis 63 A sowie eine Wandlermessung bis 1000 A. Für die Kommunikation stehen LAN und RS-485 zur Verfügung; Messwerte können über die Weboberfläche visualisiert werden. Das Gerät ist für die Hutschienenmontage in Zählerschränken, Verteilungen und vergleichbaren Innenraum-Messstellen vorgesehen.
Bei Wandlerbetrieb müssen das Wandlerverhältnis und die eingesetzten Stromwandler korrekt parametriert werden. Einbau, Stromrichtung, Phasenzuordnung und Kommunikation sind durch eine Elektrofachkraft entsprechend der aktuellen Hardy-Barth-Anleitung auszuführen.
Netzwerkkabel für den LAN-Anschluss nicht enthalten
Hardy Barth dokumentiert eine Direktmessung bis 63 A sowie eine Wandlermessung bis 1000 A. Für die Kommunikation stehen LAN und RS-485 zur Verfügung; Messwerte können über die Weboberfläche visualisiert werden. Das Gerät ist für die Hutschienenmontage in Zählerschränken, Verteilungen und vergleichbaren Innenraum-Messstellen vorgesehen.
Bei Wandlerbetrieb müssen das Wandlerverhältnis und die eingesetzten Stromwandler korrekt parametriert werden. Einbau, Stromrichtung, Phasenzuordnung und Kommunikation sind durch eine Elektrofachkraft entsprechend der aktuellen Hardy-Barth-Anleitung auszuführen.
Netzwerkkabel für den LAN-Anschluss nicht enthalten
⚙️ Technische Daten
Produkttyp: Smart Controller / dreiphasiger Messpunkt
Modell: eCB1-LR Messpunkt+
Hersteller-Art.-Nr.: 3M40405
Bemessungsspannung: 230/400 V AC
Betriebsspannung: 230 V ±10 %
Frequenz: 50 Hz ±5 %
Direktmessung: bis 63 A
Wandlermessung: bis 1000 A
Schnittstellen: LAN 10/100 Mbit, RS-485
Messung: Wirkleistung und Energie je Phase in Echtzeit
Messgenauigkeit Spannung / Strom: ±0,5 %
Montage: Hutschiene / Reiheneinbau
Einsatzort: Zählerschrank, Verteilung oder vergleichbare Innenraum-Messstelle
Schutzart: IP2X
Schutzklasse: II
Abmessungen: 88 × 70 × 65 mm
Gewicht: ca. 0,3 kg
Umgebungstemperatur Betrieb: −25 bis +45 °C
Modell: eCB1-LR Messpunkt+
Hersteller-Art.-Nr.: 3M40405
Bemessungsspannung: 230/400 V AC
Betriebsspannung: 230 V ±10 %
Frequenz: 50 Hz ±5 %
Direktmessung: bis 63 A
Wandlermessung: bis 1000 A
Schnittstellen: LAN 10/100 Mbit, RS-485
Messung: Wirkleistung und Energie je Phase in Echtzeit
Messgenauigkeit Spannung / Strom: ±0,5 %
Montage: Hutschiene / Reiheneinbau
Einsatzort: Zählerschrank, Verteilung oder vergleichbare Innenraum-Messstelle
Schutzart: IP2X
Schutzklasse: II
Abmessungen: 88 × 70 × 65 mm
Gewicht: ca. 0,3 kg
Umgebungstemperatur Betrieb: −25 bis +45 °C
📦 Lieferumfang
1 × Hardy Barth eCB1-LR
1 × Installationsanleitung
1 × RS-485-Stecker
1 × Installationsanleitung
1 × RS-485-Stecker
🔒 Garantie
2 Jahre Herstellergarantie gemäß aktueller eCharge Hardy Barth Herstellerangabe.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Abgestimmt auf Hardy Barth cPµ2- und cPH2-Ladestationen. Einbau und Parametrierung entsprechend Netzform, Strommessung und gewünschter Lastmanagementfunktion durch Elektrofachkraft.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wofür wird das eCB1-LR benötigt?
Es erfasst die Energieflüsse am Netzanschlusspunkt und ermöglicht damit bei kompatiblen Hardy-Barth-Systemen PV-Überschussladen und dynamisches Lastmanagement.
Kann der Smart Meter mit cPµ2 und cPH2 verwendet werden?
Ja. Hardy Barth sieht den Messpunkt ausdrücklich für die Einbindung in die eigenen Ladelösungen vor.
Sind externe Stromwandler möglich?
Ja. Hardy Barth dokumentiert neben der Direktmessung bis 63 A auch Wandlermessung bis 1000 A. Das Wandlerverhältnis muss korrekt konfiguriert werden; die Genauigkeit der verwendeten Stromwandler ist zusätzlich zu berücksichtigen.
Ist ein Netzwerkkabel im Lieferumfang enthalten?
Nein. Die Hardy-Barth-Kurzanleitung nennt eCB1-LR, Installationsanleitung und RS-485-Stecker als Lieferumfang; ein Netzwerkkabel für den LAN-Anschluss wird zusätzlich benötigt.
