my-PV WiFi Meter
Normaler Preis
€310,55
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Dreiphasige Überschusserfassung:
Drei externe Klappstromwandler erfassen die Energieflüsse der Anlage und liefern die Regelgröße für kompatible my-PV Geräte. -
75-A-Stromwandler serienmäßig:
Zum Standard-Lieferumfang gehören drei Klappstromwandler für 0–75 A; größere my-PV Wandler sind für höhere Anschlussströme verfügbar. -
Offene Datenschnittstelle:
Neben der WLAN-Kommunikation stellt der WiFi Meter Modbus-TCP-Register bereit; Modbus RTU ist unter den von my-PV dokumentierten Geräte- und Firmwarevoraussetzungen möglich.
Beschreibung

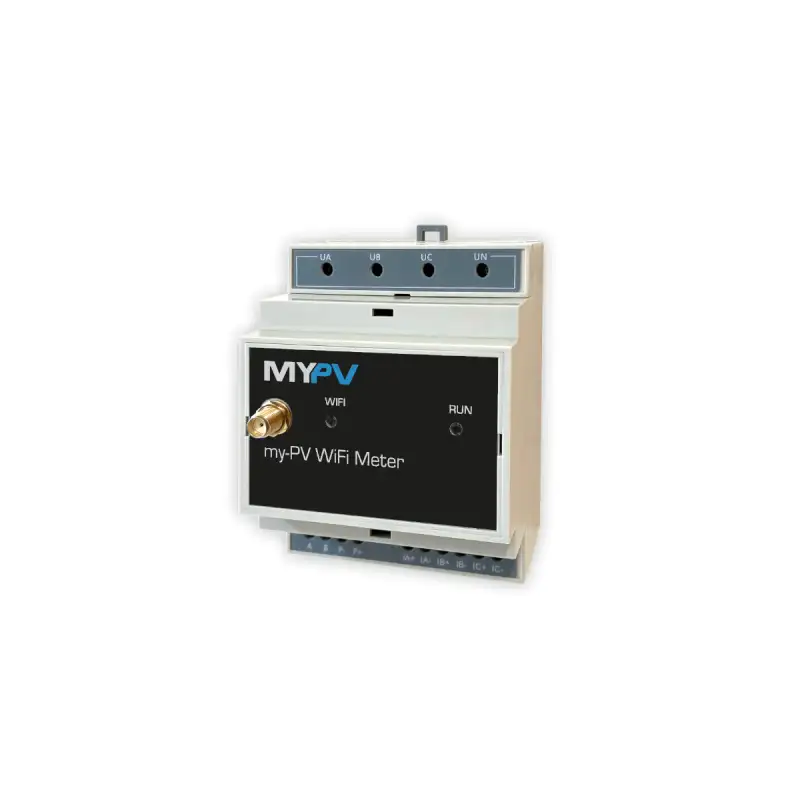

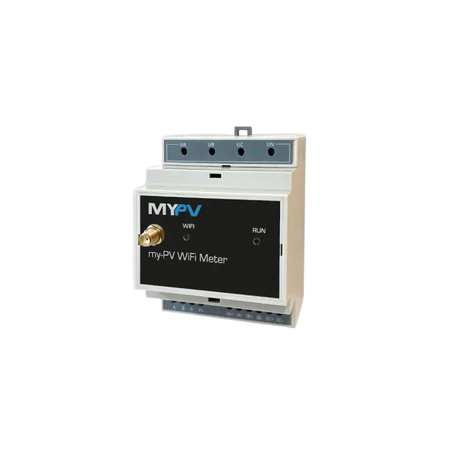

Der my-PV WiFi Meter ist ein dreiphasiger Energiezähler für die Überschussregelung kompatibler my-PV Geräte. Er wird im Verteilerschrank auf einer 35-mm-Normschiene montiert und erfasst den Lastfluss über drei externe Klappstromwandler, ohne dass die Hauptleiter durch das Messgerät geführt werden müssen.
Ab Werk gehören drei 75-A-Stromwandler zum Lieferumfang. Für höhere Ströme führt my-PV passende Wandlergrößen mit 100, 200, 400 und 600 A; bei abweichenden Wandlern müssen die Herstellerhinweise zur Parametrierung und zum maximalen Sekundärstrom beachtet werden.
Die Einbindung in das Netzwerk erfolgt per WLAN. Zusätzlich stellt der WiFi Meter Modbus-TCP-Register bereit. Eine Modbus-RTU-Verbindung zu AC•THOR beziehungsweise AC ELWA 2 ist laut aktueller my-PV Anleitung erst ab WiFi-Meter-Seriennummer 230505XXXX und Firmware e0001301 vorgesehen.
Ab Werk gehören drei 75-A-Stromwandler zum Lieferumfang. Für höhere Ströme führt my-PV passende Wandlergrößen mit 100, 200, 400 und 600 A; bei abweichenden Wandlern müssen die Herstellerhinweise zur Parametrierung und zum maximalen Sekundärstrom beachtet werden.
Die Einbindung in das Netzwerk erfolgt per WLAN. Zusätzlich stellt der WiFi Meter Modbus-TCP-Register bereit. Eine Modbus-RTU-Verbindung zu AC•THOR beziehungsweise AC ELWA 2 ist laut aktueller my-PV Anleitung erst ab WiFi-Meter-Seriennummer 230505XXXX und Firmware e0001301 vorgesehen.
⚙️ Technische Daten
Messung: dreiphasig über externe Klappstromwandler
Standard-Messbereich: 0–75 A
Versorgung/Messspannung: 230 V AC ±10 %
Schnittstelle: WLAN
Modbus TCP: Geräte-ID 1, Port 502, Holding Registers
Modbus RTU: ab Seriennummer 230505XXXX und Firmware e0001301 gemäß my-PV Anleitung
Max. Sekundärstrom bei Stromwandlern: 125 mA
Abmessungen: 90,2 × 71 × 57,5 mm
Schutzart: IP51
Montage: 35-mm-Normschiene
Klemmenquerschnitt: 2,5 mm² Litze
Gewicht: ca. 200 g
Umgebungstemperatur: −20 bis +60 °C
Standard-Stromwandler: 3 Stück, 0–75 A, max. Leiterdurchmesser 10 mm, Kabellänge 3 m
Optionale my-PV Stromwandler: 100 / 200 / 400 / 600 A
Standard-Messbereich: 0–75 A
Versorgung/Messspannung: 230 V AC ±10 %
Schnittstelle: WLAN
Modbus TCP: Geräte-ID 1, Port 502, Holding Registers
Modbus RTU: ab Seriennummer 230505XXXX und Firmware e0001301 gemäß my-PV Anleitung
Max. Sekundärstrom bei Stromwandlern: 125 mA
Abmessungen: 90,2 × 71 × 57,5 mm
Schutzart: IP51
Montage: 35-mm-Normschiene
Klemmenquerschnitt: 2,5 mm² Litze
Gewicht: ca. 200 g
Umgebungstemperatur: −20 bis +60 °C
Standard-Stromwandler: 3 Stück, 0–75 A, max. Leiterdurchmesser 10 mm, Kabellänge 3 m
Optionale my-PV Stromwandler: 100 / 200 / 400 / 600 A
📦 Lieferumfang
1 × my-PV WiFi Meter
3 × externe Klappstromwandler 0–75 A
1 × Kurzanleitung
3 × externe Klappstromwandler 0–75 A
1 × Kurzanleitung
🔌 Kompatibel mit
Vorgesehen für my-PV AC•THOR, AC•THOR 9s und AC ELWA 2. Für Modbus RTU gelten die aktuellen my-PV Voraussetzungen zu Seriennummer, Firmware und RS485-Verdrahtung; der 120-Ohm-Abschlusswiderstand ist laut Anleitung nur im Lieferumfang der AC ELWA 2 enthalten.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Stromwandler sind im Lieferumfang enthalten?
Ab Werk sind drei externe Klappstromwandler für einen Messbereich von 0–75 A enthalten. Für höhere Ströme bietet my-PV weitere Wandlergrößen mit 100, 200, 400 und 600 A an.
Wie wird der WiFi Meter montiert und angebunden?
Der WiFi Meter wird im Verteilerschrank auf einer 35-mm-Normschiene montiert. Die Messung erfolgt über drei externe Klappstromwandler; die Netzwerkanbindung erfolgt per WLAN.
Unter welchen Bedingungen ist Modbus RTU möglich?
my-PV nennt für die RTU-Anbindung mindestens die WiFi-Meter-Seriennummer 230505XXXX und Firmware e0001301. Zusätzlich sind die dokumentierte RS485-Verdrahtung, ein geschirmtes verdrilltes Kabel und ein 120-Ohm-Abschlusswiderstand zu beachten.
