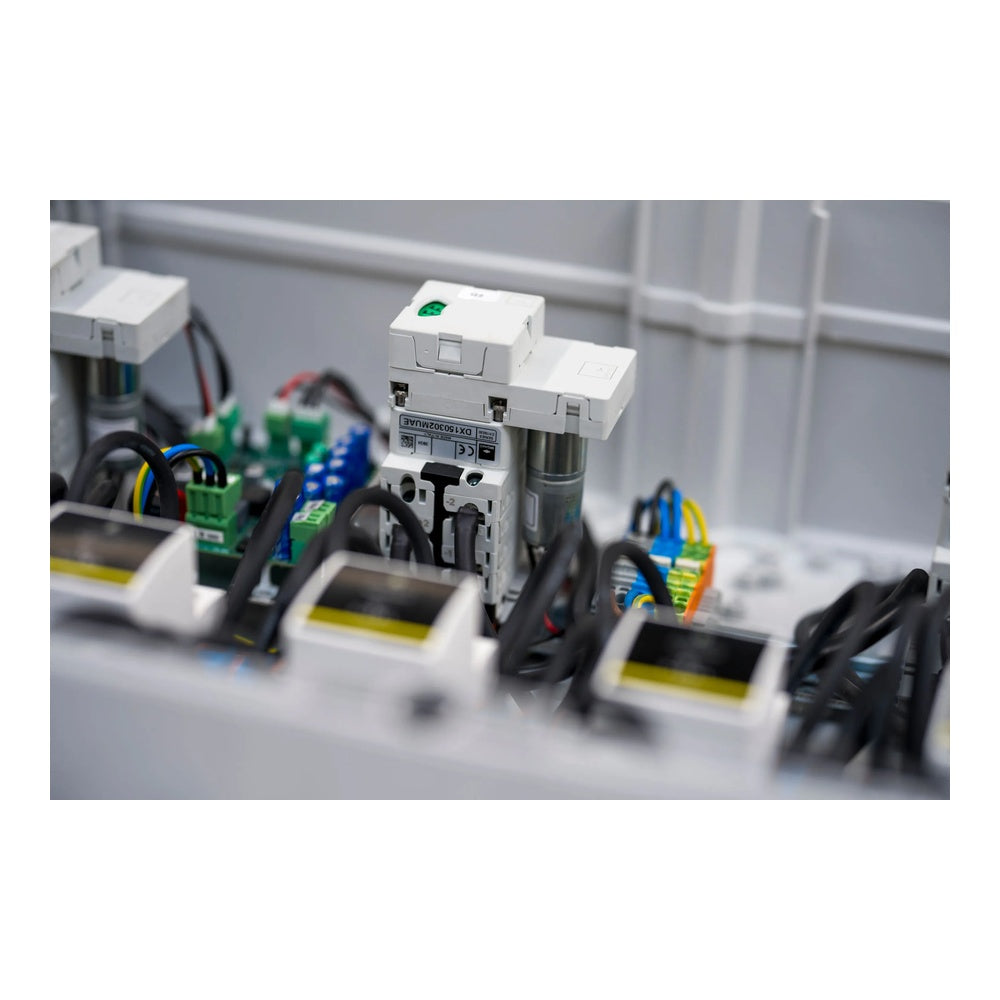

HIS HISbox Fireman Switch 1000 V

Der HIS HISbox Fireman Switch ist eine Sicherheitsabschaltung für die DC-Seite von Photovoltaikanlagen. Auch wenn die Netzversorgung eines Gebäudes abgeschaltet wird, erzeugen beleuchtete PV-Module weiterhin Gleichspannung. Werden DC-Leitungen durch das Gebäude geführt, kann dies bei Brand- oder Rettungseinsätzen ein zusätzliches Risiko darstellen. Der Fireman Switch ist dafür vorgesehen, die PV-Strings an einer geeigneten Stelle automatisch vom weiterführenden DC-Leitungsweg beziehungsweise Wechselrichter zu trennen.

HIS beschreibt die Funktionsweise unter anderem über eine 230-V-Hilfsversorgung: Wird diese Versorgung im Ereignis- oder Servicefall unterbrochen, trennt der Feuerwehrschalter die angeschlossenen PV-Strings. Je nach konkreter Geräteausführung können weitere Auslöse- oder Wiedereinschaltfunktionen vorgesehen sein.

Die 1000-V-Ausführungen mit 1 bis 4 MPPT und jeweils zwei Strings eignen sich für typische kleinere und mittlere Dachanlagen. Die benötigte MPPT-Zahl richtet sich nach der DC-Topologie des Wechselrichters und der Anzahl der sicherheitsseitig zu trennenden Generatorbereiche.

Die Auswahl nach MPPT-Zahl muss zur DC-Topologie des Wechselrichters passen. Zusätzlich sind Stringanzahl, maximale Systemspannung, Ströme, Leitungsführung und das Brandschutzkonzept zu berücksichtigen. Ein Fireman Switch ist nicht mit einer Ersatzstrombox oder einem Netzumschalter gleichzusetzen: Er dient der sicheren Abschaltung von PV-DC-Leitungen und erzeugt selbst keine Not- oder Ersatzstromversorgung.

Der Einbau gehört in die Hände einer Elektrofachkraft und sollte bereits bei der Leitungs- und Brandschutzplanung berücksichtigt werden. Hilfsversorgung, Auslösekonzept, Leitungsführung und Wiedereinschaltverhalten müssen zur konkreten Anlage und zum vorgesehenen Sicherheitskonzept passen.
