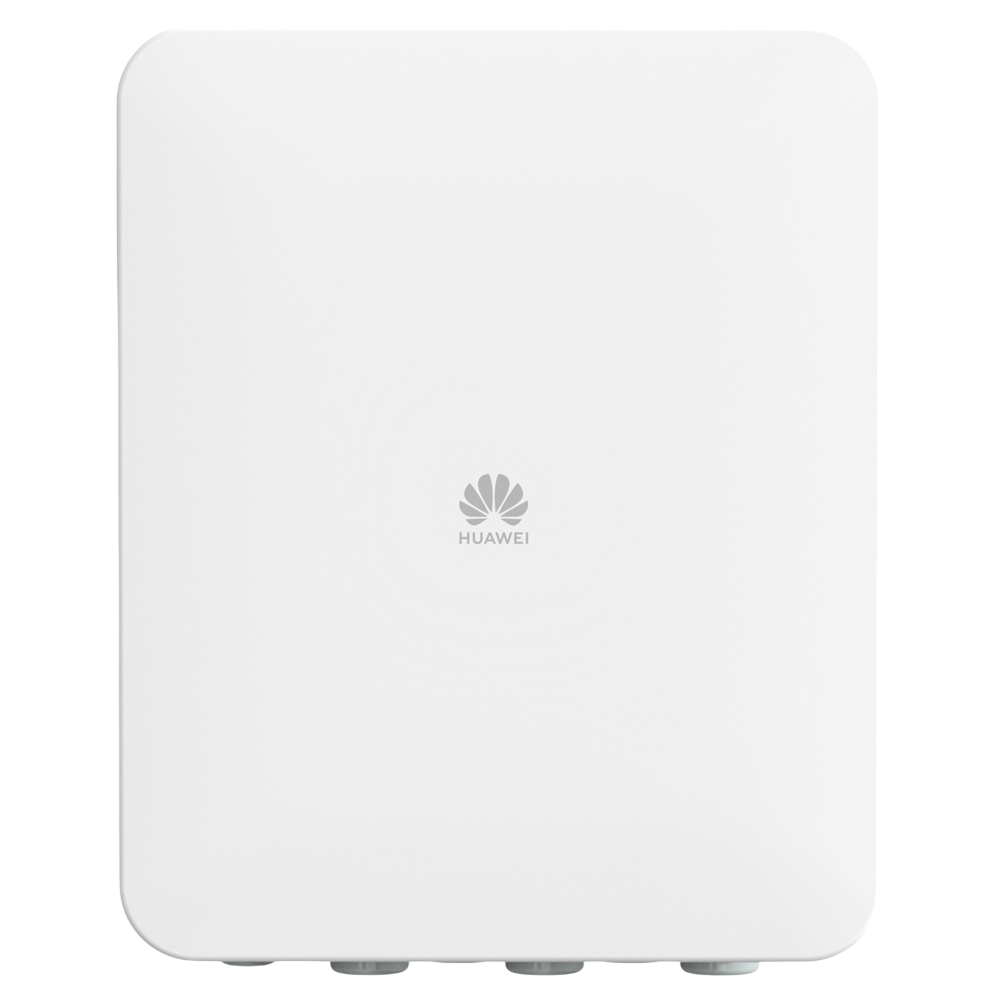

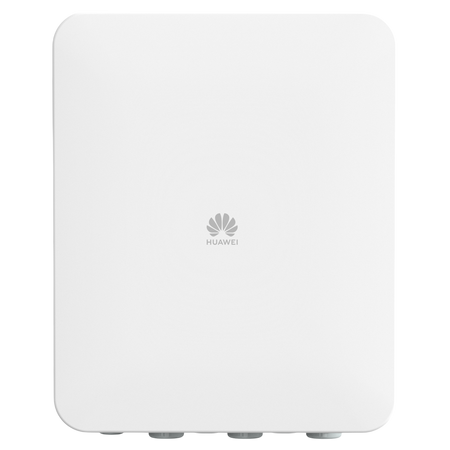

Huawei SmartGuard-63A-T0 Ersatzstromlösung
Normaler Preis
€709,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Automatische Netztrennung:
Bei Netzausfall trennt der SmartGuard das freigegebene System vom öffentlichen Netz und schaltet die vorbereiteten Ersatzstromkreise um. -
Kurze Umschaltunterbrechung:
Mit MAP0 sind höchstens 20 ms, mit M1 oder MB0 höchstens 100 ms vorgesehen, wenn die schnelle Umschaltung aktiviert ist. -
Verbraucher gezielt zuordnen:
Separate Backup- und Nicht-Backup-Anschlüsse erleichtern die Aufteilung der Lasten nach ihrer Bedeutung bei einem Stromausfall. -
Mehrgeräteaufbau mit MAP0:
Bis zu drei passende MAP0 lassen sich nach dem Huawei-Systemplan anbinden; bei M1 und MB0 ist jeweils ein Wechselrichter vorgesehen. -
Kommunikation zentral bündeln:
LAN, WAN, WLAN und zwei RS485-Schnittstellen stehen für die Einbindung der Anlage und ihrer freigegebenen Komponenten bereit.
Beschreibung
Der Huawei SmartGuard-63A-T0 ist eine dreiphasige Umschalt-, Mess- und Kommunikationslösung für kompatible Huawei PV-Speichersysteme. Seine zentrale Aufgabe ist die automatische Trennung vom öffentlichen Stromnetz bei einem Netzausfall und die Umschaltung auf eine vorbereitete Ersatzstromversorgung. Dadurch kann ein entsprechend geplantes System ausgewählte Verbraucher im Gebäude weiter versorgen.
Die Netz- und Backup-Anschlüsse sind für bis zu 63 A ausgelegt; für die Summe aus Backup- und Nicht-Backup-Lasten gilt ebenfalls diese Grenze. Temperaturabhängige Stromreduzierungen sind zu berücksichtigen. Welche Verbraucher bei Netzausfall tatsächlich versorgt werden können, hängt zusätzlich von Wechselrichter, Speicherleistung, Ladezustand und der Lastverteilung auf die Phasen ab. Die Anschlussbelastbarkeit ist keine Zusage einer ebenso hohen Ersatzstromleistung.
Mit kompatiblen MAP0-Wechselrichtern nennt Huawei höchstens 20 ms Umschaltzeit, mit M1 oder MB0 höchstens 100 ms. Die schnelle Umschaltfunktion muss aktiviert werden und ist ab Werk ausgeschaltet. Zulässig sind bis zu drei MAP0 oder ein M1 beziehungsweise ein MB0; daraus folgt keine beliebige Mischkaskade.
Für die Anlagenkommunikation stehen LAN, WAN, WLAN und zwei RS485-Schnittstellen zur Verfügung. Getrennte Anschlüsse für Backup- und Nicht-Backup-Lasten ermöglichen eine gezielte Zuordnung der Verbraucher. Ein manueller Bypass ist ebenfalls vorgesehen. Vor der Installation müssen Hauptgeräte, elektrische Schutzmaßnahmen und gewünschte Ersatzstromkreise zusammen geplant werden; das Gerät ersetzt weder den Batteriespeicher noch eine Leistungsprüfung der einzelnen Verbraucher.
Die Netz- und Backup-Anschlüsse sind für bis zu 63 A ausgelegt; für die Summe aus Backup- und Nicht-Backup-Lasten gilt ebenfalls diese Grenze. Temperaturabhängige Stromreduzierungen sind zu berücksichtigen. Welche Verbraucher bei Netzausfall tatsächlich versorgt werden können, hängt zusätzlich von Wechselrichter, Speicherleistung, Ladezustand und der Lastverteilung auf die Phasen ab. Die Anschlussbelastbarkeit ist keine Zusage einer ebenso hohen Ersatzstromleistung.
Mit kompatiblen MAP0-Wechselrichtern nennt Huawei höchstens 20 ms Umschaltzeit, mit M1 oder MB0 höchstens 100 ms. Die schnelle Umschaltfunktion muss aktiviert werden und ist ab Werk ausgeschaltet. Zulässig sind bis zu drei MAP0 oder ein M1 beziehungsweise ein MB0; daraus folgt keine beliebige Mischkaskade.
Für die Anlagenkommunikation stehen LAN, WAN, WLAN und zwei RS485-Schnittstellen zur Verfügung. Getrennte Anschlüsse für Backup- und Nicht-Backup-Lasten ermöglichen eine gezielte Zuordnung der Verbraucher. Ein manueller Bypass ist ebenfalls vorgesehen. Vor der Installation müssen Hauptgeräte, elektrische Schutzmaßnahmen und gewünschte Ersatzstromkreise zusammen geplant werden; das Gerät ersetzt weder den Batteriespeicher noch eine Leistungsprüfung der einzelnen Verbraucher.
⚙️ Technische Daten
Modell: SmartGuard-63A-T0
Funktion: dreiphasige Netztrennung und Ersatzstromumschaltung
Netzanschluss / Backup-Ausgang: jeweils max. 63 A
Nicht-Backup-Ausgang: max. 63 A
Gemeinsame Lastgrenze: Backup- plus Nicht-Backup-Strom zusammen max. 63 A
Wechselrichteranschluss: max. 60 A
Schnelle Umschaltung mit MAP0: ≤ 20 ms
Schnelle Umschaltung mit M1 / MB0: ≤ 100 ms
Aktivierung: schnelle Umschaltung ab Werk ausgeschaltet
Zulässige WR-Anzahl: bis 3 MAP0 oder 1 M1 oder 1 MB0
Kommunikation: 1 × LAN, 1 × WAN, WLAN, 2 × RS485
Bypass: manuell
Abmessungen (B × H × T): 490 × 600 × 170 mm
Gewicht: 17 kg ohne Montageplatte
Schutzart: IP55
Betriebstemperatur: −25 bis +50 °C
Stromreduzierung im Netzbetrieb: oberhalb 30 °C bis 43 A bei 50 °C
Stromreduzierung im Inselbetrieb: oberhalb 40 °C von 60 A auf 50 A bei 50 °C
Funktion: dreiphasige Netztrennung und Ersatzstromumschaltung
Netzanschluss / Backup-Ausgang: jeweils max. 63 A
Nicht-Backup-Ausgang: max. 63 A
Gemeinsame Lastgrenze: Backup- plus Nicht-Backup-Strom zusammen max. 63 A
Wechselrichteranschluss: max. 60 A
Schnelle Umschaltung mit MAP0: ≤ 20 ms
Schnelle Umschaltung mit M1 / MB0: ≤ 100 ms
Aktivierung: schnelle Umschaltung ab Werk ausgeschaltet
Zulässige WR-Anzahl: bis 3 MAP0 oder 1 M1 oder 1 MB0
Kommunikation: 1 × LAN, 1 × WAN, WLAN, 2 × RS485
Bypass: manuell
Abmessungen (B × H × T): 490 × 600 × 170 mm
Gewicht: 17 kg ohne Montageplatte
Schutzart: IP55
Betriebstemperatur: −25 bis +50 °C
Stromreduzierung im Netzbetrieb: oberhalb 30 °C bis 43 A bei 50 °C
Stromreduzierung im Inselbetrieb: oberhalb 40 °C von 60 A auf 50 A bei 50 °C
📦 Lieferumfang
1 × Huawei SmartGuard-63A-T0
Weiteres Zubehör gemäß aktuellem Herstellerlieferumfang; Details siehe Installationsanleitung.
Weiteres Zubehör gemäß aktuellem Herstellerlieferumfang; Details siehe Installationsanleitung.
🔒 Garantie
Standard-Herstellergarantie nach Huaweis europäischer Smart-PV-Garantiepolitik: 10 Jahre. Beginn und Umfang richten sich nach dem Geräte-, Regions- und Vertragskontext. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für die von Huawei freigegebenen MAP0-, M1- und MB0-Systeme mit passendem Speicher. Am SmartGuard-63A-T0 sind bis zu drei MAP0 oder ein M1 beziehungsweise ein MB0 vorgesehen. Die schnelle Umschaltfunktion ist zu aktivieren; ≤ 20 ms gelten für MAP0, ≤ 100 ms für M1/MB0. Firmware, Systemverdrahtung, Phasenlasten und temperaturabhängige Stromgrenzen müssen zum konkreten Aufbau passen. Eine Netzbetriebskaskade allein ist keine Ersatzstromfreigabe.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Schaltet der Huawei SmartGuard bei Netzausfall automatisch auf Ersatzstrom um?
Ja. Der SmartGuard trennt das kompatible Huawei System bei Netzausfall vom öffentlichen Netz und ermöglicht die automatische Umschaltung auf Ersatzstrom. Voraussetzung sind ein kompatibler Huawei Hybridwechselrichter, ein geeigneter Speicher und eine korrekt geplante Installation.
Wie schnell schaltet der SmartGuard-63A-T0 um?
Huawei nennt höchstens 20 ms mit MAP0 und höchstens 100 ms mit M1 oder MB0. Diese schnelle Umschaltfunktion ist ab Werk ausgeschaltet und muss aktiviert werden. Wechselrichter, Speicher und Installation müssen für den vorgesehenen Ersatzstrombetrieb freigegeben sein.
Kann der SmartGuard das ganze Haus versorgen?
Das hängt von der nutzbaren Wechselrichter- und Batterieleistung, dem Ladezustand und den Lasten je Phase ab. Die Anschlussgrenze von 63 A ist keine entsprechende Leistungszusage. Backup- und Nicht-Backup-Lasten dürfen zusammen die zulässige Stromgrenze nicht überschreiten; bei höheren Temperaturen ist zusätzlich die Stromreduzierung zu beachten.
Dürfen mehrere Wechselrichter am SmartGuard arbeiten?
Huawei sieht bis zu drei MAP0 oder einen M1 beziehungsweise einen MB0 vor. Ein beliebiger gemischter Verbund ist damit nicht freigegeben. Maßgeblich ist der passende Systemplan einschließlich Speicher, Kommunikation und Ersatzstromlasten.
