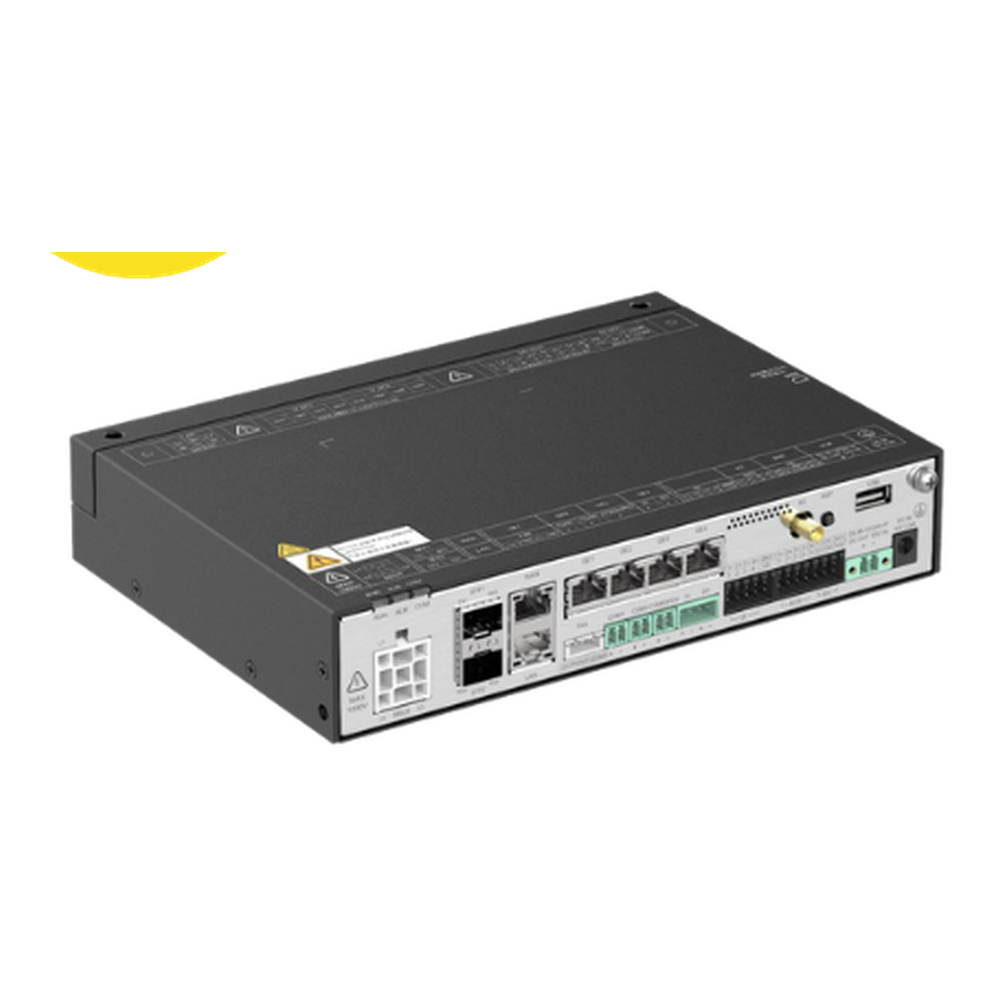

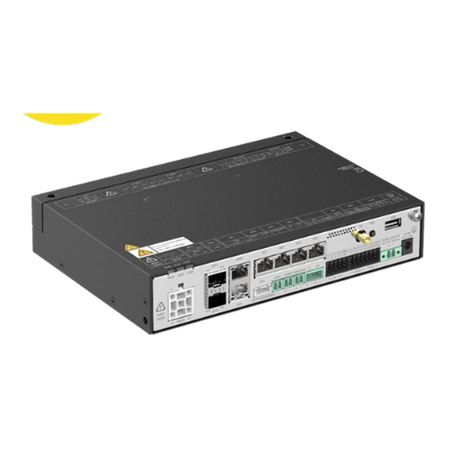

Huawei SmartMGC5000B Microgrid Controller
Normaler Preis
€1.539,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Netz- und Inselzustände koordinieren:
Der Controller unterstützt die Steuerung der vorgesehenen Betriebszustände in einer dafür freigegebenen PV-/Speicheranlage. -
Schwarzstartabläufe steuern:
Die automatische Schwarzstartsteuerung kann in geeigneten Gesamtsystemen koordiniert werden; die benötigte Energie liefern deren Speicherkomponenten. -
Glasfaser und Ethernet vernetzen:
Zwei SFP-Anschlüsse und die dafür vorgesehenen GE3-/GE4-Ports ermöglichen den Aufbau unterstützter Ringnetzwerke. -
Elektrische Messwerte direkt erfassen:
Spannungs- und Strommesskanäle stellen Daten für die Regelung bereit, mit einem dazu passenden 5-A-Wandlerkonzept. -
Schalttechnik gezielt anbinden:
Digitale und analoge Schnittstellen einschließlich eines schnellen Digitalausgangs unterstützen die Integration der erforderlichen externen Schaltkomponenten.
Beschreibung
Der Huawei SmartMGC5000B ist ein Microgrid-Controller für professionelle PV- und Speicheranlagen. Er übernimmt übergeordnete Aufgaben bei Netzbetrieb, Übergängen zwischen Netz- und Inselbetrieb sowie in netzunabhängigen Systemkonzepten. Zu seinen Funktionen gehören die Erkennung von Netzabweichungen, die koordinierte Synchronisierung und die Steuerung eines automatischen Schwarzstarts innerhalb einer dafür geeigneten Gesamtanlage.
Für die Kommunikation stehen neben LAN und WAN vier Gigabit-Ethernet-Anschlüsse, zwei SFP-Schnittstellen für Glasfaser und drei RS485-Anschlüsse zur Verfügung. Ringnetzwerke werden über die dafür vorgesehenen Anschlüsse aufgebaut; bei den GE-Ports unterstützen nur GE3 und GE4 diese Funktion. Das ermöglicht eine entsprechend geplante Vernetzung verteilter Anlagenkomponenten, nicht aber eine beliebige Verkabelung aller Ports als Ring.
Die integrierte Messung erfasst Spannungen über sechs und Ströme über drei Kanäle. Für die Strommessung ist ein 5-A-Wandlerkonzept vorgesehen. Digitale Ein- und Ausgänge sowie analoge Signale ergänzen die Anbindung der Schalt- und Regelungstechnik. Der schnelle Digitalausgang mit einer Schaltaktionszeit unter 1 ms beschreibt dabei nur diesen Ausgang, nicht die Umschaltzeit des vollständigen Energiesystems.
Für einen nahtlosen Netz-/Inselübergang verlangt Huawei einen zusätzlichen schnellen Netzkuppelschalter. Wechselrichter, Speicher, Schutztechnik und Schalter müssen daher gemeinsam ausgelegt werden; der Controller ist weder eine Batterie noch die vollständige Netzumschalteinrichtung. Sein IP20-Gehäuse benötigt einen passenden geschützten Einbauplatz. Mit 12,5 W typischer und 16,5 W maximaler Leistungsaufnahme ist er als zentrale Steuerungskomponente zu berücksichtigen, deren Funktionsfreigabe immer zum konkreten Projekt gehört.
Für die Kommunikation stehen neben LAN und WAN vier Gigabit-Ethernet-Anschlüsse, zwei SFP-Schnittstellen für Glasfaser und drei RS485-Anschlüsse zur Verfügung. Ringnetzwerke werden über die dafür vorgesehenen Anschlüsse aufgebaut; bei den GE-Ports unterstützen nur GE3 und GE4 diese Funktion. Das ermöglicht eine entsprechend geplante Vernetzung verteilter Anlagenkomponenten, nicht aber eine beliebige Verkabelung aller Ports als Ring.
Die integrierte Messung erfasst Spannungen über sechs und Ströme über drei Kanäle. Für die Strommessung ist ein 5-A-Wandlerkonzept vorgesehen. Digitale Ein- und Ausgänge sowie analoge Signale ergänzen die Anbindung der Schalt- und Regelungstechnik. Der schnelle Digitalausgang mit einer Schaltaktionszeit unter 1 ms beschreibt dabei nur diesen Ausgang, nicht die Umschaltzeit des vollständigen Energiesystems.
Für einen nahtlosen Netz-/Inselübergang verlangt Huawei einen zusätzlichen schnellen Netzkuppelschalter. Wechselrichter, Speicher, Schutztechnik und Schalter müssen daher gemeinsam ausgelegt werden; der Controller ist weder eine Batterie noch die vollständige Netzumschalteinrichtung. Sein IP20-Gehäuse benötigt einen passenden geschützten Einbauplatz. Mit 12,5 W typischer und 16,5 W maximaler Leistungsaufnahme ist er als zentrale Steuerungskomponente zu berücksichtigen, deren Funktionsfreigabe immer zum konkreten Projekt gehört.
⚙️ Technische Daten
Modell: SmartMGC5000B
Funktion: Microgrid-Steuerung, Datenerfassung und Anlagenregelung
Betriebsarten: Netzbetrieb, Netz-/Inselübergang und Inselbetrieb innerhalb freigegebener Systeme
Nahtloser Netz-/Inselübergang: zusätzlicher schneller Netzkuppelschalter erforderlich
Ethernet: 1 × WAN, 1 × LAN und 4 × GE, jeweils 10/100/1000 Mbit/s
GE-Ringnetzwerk: ausschließlich über GE3 und GE4
Glasfaser: 2 × SFP, 1000 Mbit/s
RS485: 3 Schnittstellen
Strommessung: 3 Kanäle, 5-A-Wandlerkonzept
Spannungsmessung: 6 Kanäle
Niedervolt-Signale: 4 × DI, 2 × DO
Weitere Schaltsignale: 4 × Hochvolt-DI, 8 × Hochvolt-DO
Schneller DO: 1 Ausgang mit < 1 ms Aktionszeit; keine Gesamtumschaltzeit des Systems
Typische / maximale Leistungsaufnahme: 12,5 W / 16,5 W
Abmessungen (B × H × T): 225 × 160 × 44 mm ohne Befestigungslaschen und Antennen
Gewicht: 2 kg
Schutzart: IP20
Betriebstemperatur: −40 bis +60 °C
Funktion: Microgrid-Steuerung, Datenerfassung und Anlagenregelung
Betriebsarten: Netzbetrieb, Netz-/Inselübergang und Inselbetrieb innerhalb freigegebener Systeme
Nahtloser Netz-/Inselübergang: zusätzlicher schneller Netzkuppelschalter erforderlich
Ethernet: 1 × WAN, 1 × LAN und 4 × GE, jeweils 10/100/1000 Mbit/s
GE-Ringnetzwerk: ausschließlich über GE3 und GE4
Glasfaser: 2 × SFP, 1000 Mbit/s
RS485: 3 Schnittstellen
Strommessung: 3 Kanäle, 5-A-Wandlerkonzept
Spannungsmessung: 6 Kanäle
Niedervolt-Signale: 4 × DI, 2 × DO
Weitere Schaltsignale: 4 × Hochvolt-DI, 8 × Hochvolt-DO
Schneller DO: 1 Ausgang mit < 1 ms Aktionszeit; keine Gesamtumschaltzeit des Systems
Typische / maximale Leistungsaufnahme: 12,5 W / 16,5 W
Abmessungen (B × H × T): 225 × 160 × 44 mm ohne Befestigungslaschen und Antennen
Gewicht: 2 kg
Schutzart: IP20
Betriebstemperatur: −40 bis +60 °C
📦 Lieferumfang
1 × Huawei SmartMGC5000B Microgrid Controller
Weiteres Zubehör gemäß aktuellem Huawei Lieferumfang.
Weiteres Zubehör gemäß aktuellem Huawei Lieferumfang.
🔌 Kompatibel mit
Nur innerhalb der von Huawei freigegebenen SmartMGC5000B-Systemarchitektur mit passenden Wechselrichtern, Speichern und Schutz-/Schaltkomponenten. Ein nahtloser Netz-/Inselübergang setzt einen zusätzlichen schnellen Netzkuppelschalter voraus. Der schnelle DO mit < 1 ms Aktionszeit ist keine Zusage derselben Umschaltzeit für die Gesamtanlage. Bei Ethernet-Ringnetzen sind GE3/GE4 vorgesehen; die Strommessung benötigt das passende 5-A-Wandlerkonzept.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Ist der SmartMGC5000B ein HEMS für eine gewöhnliche Wohnhausanlage?
Er ist als professioneller Microgrid-Controller für entsprechend geplante PV-/Speichersysteme vorgesehen. Die umfangreiche Netz-/Inselsteuerung, Feldschnittstellen und externe Schalttechnik unterscheiden ihn von einem Wohnhaus-HEMS für die reine Verbraucherintegration.
Kann der SmartMGC5000B Off-Grid-Systeme steuern?
Ja, Huawei sieht Inselbetrieb und die Steuerung von Netz-/Inselübergängen innerhalb der freigegebenen Gesamtanlage vor. Das ist keine eigenständige Stromversorgung des Controllers: passende Energiequellen, Speicher, Wechselrichter und Schutztechnik bleiben erforderlich.
Welche zusätzliche Hardware ist für einen nahtlosen Übergang nötig?
Huawei verlangt dafür einen zusätzlichen schnellen Netzkuppelschalter. Dessen Ausführung und Einbindung müssen zum Wechselrichter-/Speichersystem und zur Schutztechnik passen. Der Controller allein enthält nicht die vollständige Netzumschalteinrichtung.
Bedeutet der schnelle Ausgang eine Systemumschaltung unter 1 ms?
Nein. Die Angabe unter 1 ms beschreibt die Aktionszeit eines Digitalausgangs. Die tatsächliche Netz-/Inselumschaltung hängt auch von externem Schalter, Regelung und Gesamtanlage ab.
