Herstellergarantie
12.0 Jahre Herstellergarantie
Für dieses Produkt besteht eine Herstellergarantie von 12.0 Jahren. Öffne das GARAN-Label für die vollständigen Garantieinformationen.
K2 Dachfalzklemmen für SingleRail / SolidRail und Inlay – Gewerbe & Ausland
Normaler Preis
€9,48
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Falzbefestigung ohne Dachbohrung:
Die passende Dachfalzklemme greift am vorhandenen Metallfalz. Dadurch wird für diesen Befestigungspunkt keine zusätzliche Durchdringung der Dachhaut benötigt. -
Eigene Geometrien für RIB-ROOF:
Die Klemmen für RIB-ROOF 465, Speed 500 und Evolution greifen die jeweils vorgesehene Dachprofilform. Das ermöglicht eine profilbezogene Anbindung an SolidRail statt einer pauschalen Universalklemmung. -
Materialtrennung auf Kupferdächern:
Das separat wählbare Edelstahl-Inlay trennt bei dafür vorgesehenen Stehfalzklemmen Kupfer und Aluminium. So wird die elektrochemische Korrosion an dieser Kontaktstelle vermieden.
Beschreibung
Mit der passenden Falzklemme wird die K2-Unterkonstruktion am Metallfalz befestigt, ohne die Dachhaut zu durchbohren. Die angebotenen Bauformen unterscheiden sich nach Falzgeometrie und Schienenanschluss: SingleRail-Ausführungen sind von SolidRail-Klemmen zu trennen. Für Zambelli RIB-ROOF stehen eigene Klemmen für 465, Speed 500 und Evolution zur Wahl.
Das ebenfalls angebotene Inlay ist ein Edelstahl-Zwischenstück für geeignete Aluminiumklemmen auf Kupfer-Stehfalzdächern, keine vollständige Dachklemme. Vor der Montage müssen Dachprofil, Blechdicke, Werkstoff und die Freigaben des Dachherstellers zusammenpassen. Bei RIB-ROOF Speed 500 ist zusätzlich das Lieferjahr des Dachs zu berücksichtigen; Solid Snap CF:x benötigt für SolidRail ein Adapterblech.
Das ebenfalls angebotene Inlay ist ein Edelstahl-Zwischenstück für geeignete Aluminiumklemmen auf Kupfer-Stehfalzdächern, keine vollständige Dachklemme. Vor der Montage müssen Dachprofil, Blechdicke, Werkstoff und die Freigaben des Dachherstellers zusammenpassen. Bei RIB-ROOF Speed 500 ist zusätzlich das Lieferjahr des Dachs zu berücksichtigen; Solid Snap CF:x benötigt für SolidRail ein Adapterblech.
⚙️ Technische Daten
Produkttyp: Dachfalzklemme beziehungsweise separates Edelstahl-Inlay

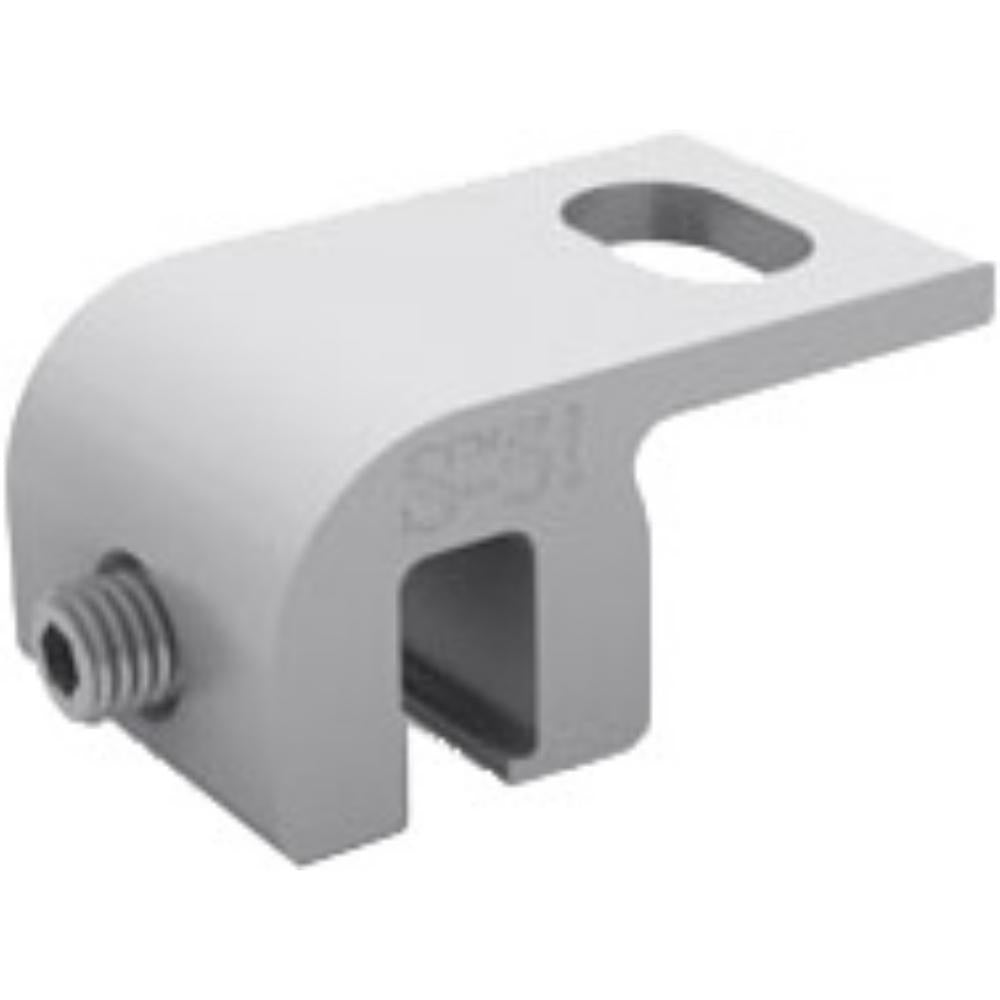

S-5! Z-Mini – 1000888: SolidRail; Rundfalz; Klemmenöffnung 11,5 mm; Rundfalzdurchmesser bis 23 mm; Blechdicke 0,6–1,2 mm; Aluminium
S-5! Stehfalzklemme – 1001052: SolidRail; Doppelstehfalz; Klemmenöffnung 7 mm; Blechdicke 0,4–1,0 mm; Aluminium
Inlay – 2001640: V2A-Edelstahl-Zwischenlage für geeignete Aluminium-Stehfalzklemmen auf Kupferdächern; unter anderem für 1001052 und 2003024
Stehfalzklemme – 2001712: SolidRail; Doppelstehfalz; Falzhöhe mindestens 25 mm; Klemmenöffnung 3,5 mm; Blechdicke 0,7 mm; Edelstahl
Rundfalzklemme – 2001853: SolidRail; Klemmenöffnung 10,5 mm; Rundfalzdurchmesser 19 mm; Blechdicke mindestens 0,7 mm; Edelstahl
RIB-ROOF 465 – 2002118: SolidRail; Klemmenöffnung 12 mm; Aluminium
RIB-ROOF Speed 500 – 2002225: SolidRail; Klemmenöffnung 17 mm; Dach-Lieferjahr ab 2005; Aluminium
RIB-ROOF Evolution – 2002226: SolidRail; Rundfalzdurchmesser 23 mm; Aluminium
R-Medi / Rundfalz CF:x – 2002859: SingleRail; Bemo, Kalzip, Aluform oder RIB-ROOF Evolution; Klemmenöffnung 25 mm; Blechdicke 0,6–1,2 mm; Aluminium
DS-Medi / Stehfalz CF:x – 2003024: SingleRail; Doppelstehfalz; Klemmenöffnung 7 mm; Blechdicke 0,4–1,0 mm; Aluminium
Solid Snap CF:x – 2003082: SolidRail; Winkelfalz oder Snapfalz; Klemmenöffnung 14 mm; Blechdicke 0,4–1,0 mm, Stahlblech höchstens 0,7 mm; Adapterblech 2002544 zusätzlich erforderlich
Single Snap CF:x – 2003083: SingleRail; Winkelfalz oder Snapfalz; Klemmenöffnung 14 mm; Blechdicke 0,4–1,0 mm, Stahlblech höchstens 0,7 mm
Montageprüfung: Passende Falzform und zulässige Blechdicke laut K2-Klemmentabelle sowie Dachherstellerfreigabe beachten
Kupferdächer: Direkten Kontakt zwischen Kupferdach und Aluminiumklemme durch das passende Edelstahl-Inlay vermeiden
Hinweis Speed 500: Für Dachprofile vor Lieferjahr 2005 ist eine gesonderte Prüfung erforderlich
Hinweis RIB-ROOF 465: Am Überlappungssteg montieren und Abstand für die thermische Bewegung gegenüber den Haltebügeln einhalten
S-5! Z-Mini – 1000888: SolidRail; Rundfalz; Klemmenöffnung 11,5 mm; Rundfalzdurchmesser bis 23 mm; Blechdicke 0,6–1,2 mm; Aluminium
S-5! Stehfalzklemme – 1001052: SolidRail; Doppelstehfalz; Klemmenöffnung 7 mm; Blechdicke 0,4–1,0 mm; Aluminium
Inlay – 2001640: V2A-Edelstahl-Zwischenlage für geeignete Aluminium-Stehfalzklemmen auf Kupferdächern; unter anderem für 1001052 und 2003024
Stehfalzklemme – 2001712: SolidRail; Doppelstehfalz; Falzhöhe mindestens 25 mm; Klemmenöffnung 3,5 mm; Blechdicke 0,7 mm; Edelstahl
Rundfalzklemme – 2001853: SolidRail; Klemmenöffnung 10,5 mm; Rundfalzdurchmesser 19 mm; Blechdicke mindestens 0,7 mm; Edelstahl
RIB-ROOF 465 – 2002118: SolidRail; Klemmenöffnung 12 mm; Aluminium
RIB-ROOF Speed 500 – 2002225: SolidRail; Klemmenöffnung 17 mm; Dach-Lieferjahr ab 2005; Aluminium
RIB-ROOF Evolution – 2002226: SolidRail; Rundfalzdurchmesser 23 mm; Aluminium
R-Medi / Rundfalz CF:x – 2002859: SingleRail; Bemo, Kalzip, Aluform oder RIB-ROOF Evolution; Klemmenöffnung 25 mm; Blechdicke 0,6–1,2 mm; Aluminium
DS-Medi / Stehfalz CF:x – 2003024: SingleRail; Doppelstehfalz; Klemmenöffnung 7 mm; Blechdicke 0,4–1,0 mm; Aluminium
Solid Snap CF:x – 2003082: SolidRail; Winkelfalz oder Snapfalz; Klemmenöffnung 14 mm; Blechdicke 0,4–1,0 mm, Stahlblech höchstens 0,7 mm; Adapterblech 2002544 zusätzlich erforderlich
Single Snap CF:x – 2003083: SingleRail; Winkelfalz oder Snapfalz; Klemmenöffnung 14 mm; Blechdicke 0,4–1,0 mm, Stahlblech höchstens 0,7 mm
Montageprüfung: Passende Falzform und zulässige Blechdicke laut K2-Klemmentabelle sowie Dachherstellerfreigabe beachten
Kupferdächer: Direkten Kontakt zwischen Kupferdach und Aluminiumklemme durch das passende Edelstahl-Inlay vermeiden
Hinweis Speed 500: Für Dachprofile vor Lieferjahr 2005 ist eine gesonderte Prüfung erforderlich
Hinweis RIB-ROOF 465: Am Überlappungssteg montieren und Abstand für die thermische Bewegung gegenüber den Haltebügeln einhalten
📦 Lieferumfang
Bei Auswahl einer Dachfalzklemme:
1 × Dachfalzklemme beziehungsweise Klemmen-Set in der gewählten Bauform
Bei Auswahl des Inlays 2001640:
1 × Edelstahl-Inlay für eine geeignete Aluminium-Stehfalzklemme
1 × Dachfalzklemme beziehungsweise Klemmen-Set in der gewählten Bauform
Bei Auswahl des Inlays 2001640:
1 × Edelstahl-Inlay für eine geeignete Aluminium-Stehfalzklemme
🔒 Garantie
12 Jahre Produktgarantie von K2 Systems ab Inbetriebnahme; bei Planung in K2 Base und Dokumentation in der K2 Docu App 20 Jahre.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Kann dieselbe Klemme für SingleRail und SolidRail verwendet werden?
Nicht pauschal. R-Medi, DS-Medi und Single Snap CF:x sind hier dem SingleRail-Anschluss zugeordnet. Die als SolidRail ausgewiesenen Klemmen haben einen anderen Anschluss; Solid Snap CF:x benötigt zusätzlich das Adapterblech 2002544. Die genaue Profil- und Dachzuordnung ist vor der Montage zu prüfen.
Wann wird das Edelstahl-Inlay benötigt?
Bei einer geeigneten Aluminium-Stehfalzklemme auf einem Kupferdach trennt das Inlay die beiden Metalle. K2 führt es unter anderem für die Klemmen 1001052 und 2003024. Es ersetzt weder die eigentliche Dachklemme noch eine Prüfung des Dachprofils.
