Herstellergarantie
12.0 Jahre Herstellergarantie
Für dieses Produkt besteht eine Herstellergarantie von 12.0 Jahren. Öffne das GARAN-Label für die vollständigen Garantieinformationen.
K2 Distanzscheiben und Ausgleichsplatten – Gewerbe & Ausland
Normaler Preis
€0,36
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Höhenabgleich am Schienenanschluss:

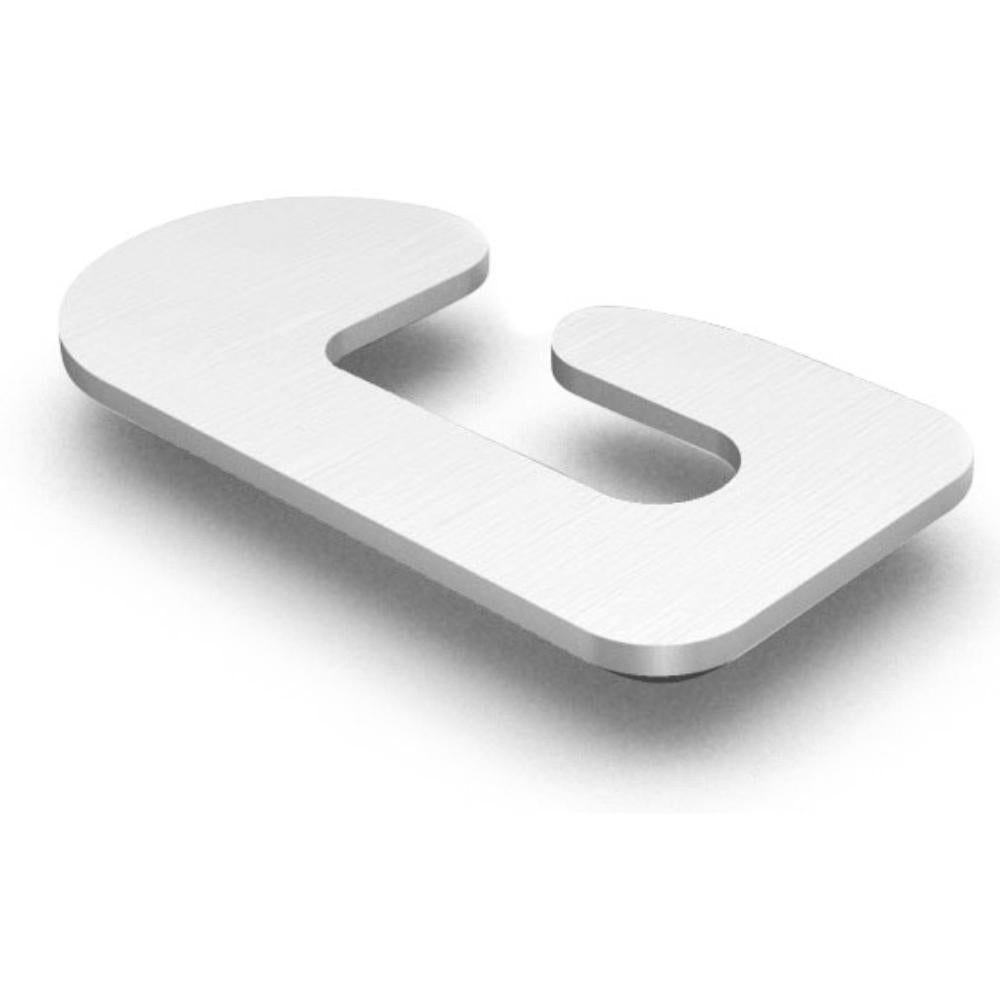

Die G-Distanzscheibe bietet einen 2-mm-Ausgleich zwischen SolidRail und der passenden Dachbefestigung. -
Anpassung an die Dachlattung:
Die 4-mm-Ausgleichsplatte setzt an der Dachhakengrundplatte an und unterstützt dort den Höhenausgleich bei den genannten SingleHook-Ausführungen. -
Unterlage für den Ballastadapter:
Das rechteckige Unterlegblech ergänzt den vorgesehenen Porter-Aufbau im Dome-V-System. Es erfüllt eine andere Aufgabe als die Dachhaken-Ausgleichsplatte.
Beschreibung
Diese K2-Ausgleichsteile erfüllen unterschiedliche Aufgaben und sind keine Dachhaken. Die 2 mm starke G-Distanzscheibe gleicht Höhenunterschiede am SolidRail-Schienenanschluss aus. Die 4-mm-Ausgleichsplatte wird unter die Grundplatte bestimmter SingleHook-Dachhaken gelegt, um den Anschluss an die Dachlattung anzupassen.
Das rechteckige Unterlegblech mit 100 × 50 × 4 mm gehört dagegen unter anderem zum Porter-Ballastadapter im Dome-V-Flachdachsystem. Entscheidend ist deshalb nicht nur die Materialstärke, sondern auch der vorgesehene Einbauort. Schienenanschluss, Dachhakengrundplatte und Ballastadapter benötigen jeweils das dafür vorgesehene Bauteil.
Das rechteckige Unterlegblech mit 100 × 50 × 4 mm gehört dagegen unter anderem zum Porter-Ballastadapter im Dome-V-Flachdachsystem. Entscheidend ist deshalb nicht nur die Materialstärke, sondern auch der vorgesehene Einbauort. Schienenanschluss, Dachhakengrundplatte und Ballastadapter benötigen jeweils das dafür vorgesehene Bauteil.
⚙️ Technische Daten
Bauteil: Distanz- beziehungsweise Ausgleichsteil aus Aluminium
G-Distanzscheibe (1000005): 2 mm stark, G-Form, Höhenabgleich bei SolidRail auf passender Dachbefestigung
Unterlegblech (1000789): 100 × 50 × 4 mm, Aluminium EN AW-6063 T66; unter anderem für den Porter-Ballastadapter im Dome-V-System
Dachhaken-Ausgleichsplatte (2002332): 4 mm stark, Aluminium EN AW-5754 H111; Unterlage für Dachhakengrundplatten
Freigegebene Dachhaken der Ausgleichsplatte: SingleHook 1.1, SingleHook 3S, SingleHook 4S und SingleHook Vario
Einbauort: Jeweils entsprechend der gewählten Ausführung und Systemanleitung
G-Distanzscheibe (1000005): 2 mm stark, G-Form, Höhenabgleich bei SolidRail auf passender Dachbefestigung
Unterlegblech (1000789): 100 × 50 × 4 mm, Aluminium EN AW-6063 T66; unter anderem für den Porter-Ballastadapter im Dome-V-System
Dachhaken-Ausgleichsplatte (2002332): 4 mm stark, Aluminium EN AW-5754 H111; Unterlage für Dachhakengrundplatten
Freigegebene Dachhaken der Ausgleichsplatte: SingleHook 1.1, SingleHook 3S, SingleHook 4S und SingleHook Vario
Einbauort: Jeweils entsprechend der gewählten Ausführung und Systemanleitung
📦 Lieferumfang
1 × K2 Distanzscheibe, Unterlegblech oder Dachhaken-Ausgleichsplatte gemäß gewählter Ausführung
🔒 Garantie
12 Jahre Produktgarantie von K2 Systems ab Inbetriebnahme; bei Planung in K2 Base und Dokumentation in der K2 Docu App 20 Jahre.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welches Teil gleicht die Höhe an der Dachhakengrundplatte aus?
Dafür ist die 4-mm-Ausgleichsplatte vorgesehen. K2 nennt SingleHook 1.1, 3S, 4S und Vario als kompatible Ausführungen. Die G-Distanzscheibe dient dagegen dem Höhenabgleich am SolidRail-Schienenanschluss.
Ist das Unterlegblech 100 × 50 × 4 mm ebenfalls ein Dachhaken?
Nein. Es handelt sich um ein Aluminium-Unterlegblech, das unter anderem am Porter-Ballastadapter im Dome-V-System eingesetzt wird. Es ersetzt weder einen Dachhaken noch dessen Befestigung.
