K2 Dachhaken für SolidRail und SingleRail – Sonderformen – Gewerbe & Ausland
Normaler Preis
€7,96
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Ziegelspezifische Formen:
Pfannen-, Biberschwanz- und Coppo-Ausführungen berücksichtigen unterschiedliche Dachdeckungen. Die passende Hakenform wird zusammen mit dem Schienensystem gewählt. -
Verstellbare Vario-Ausführungen:

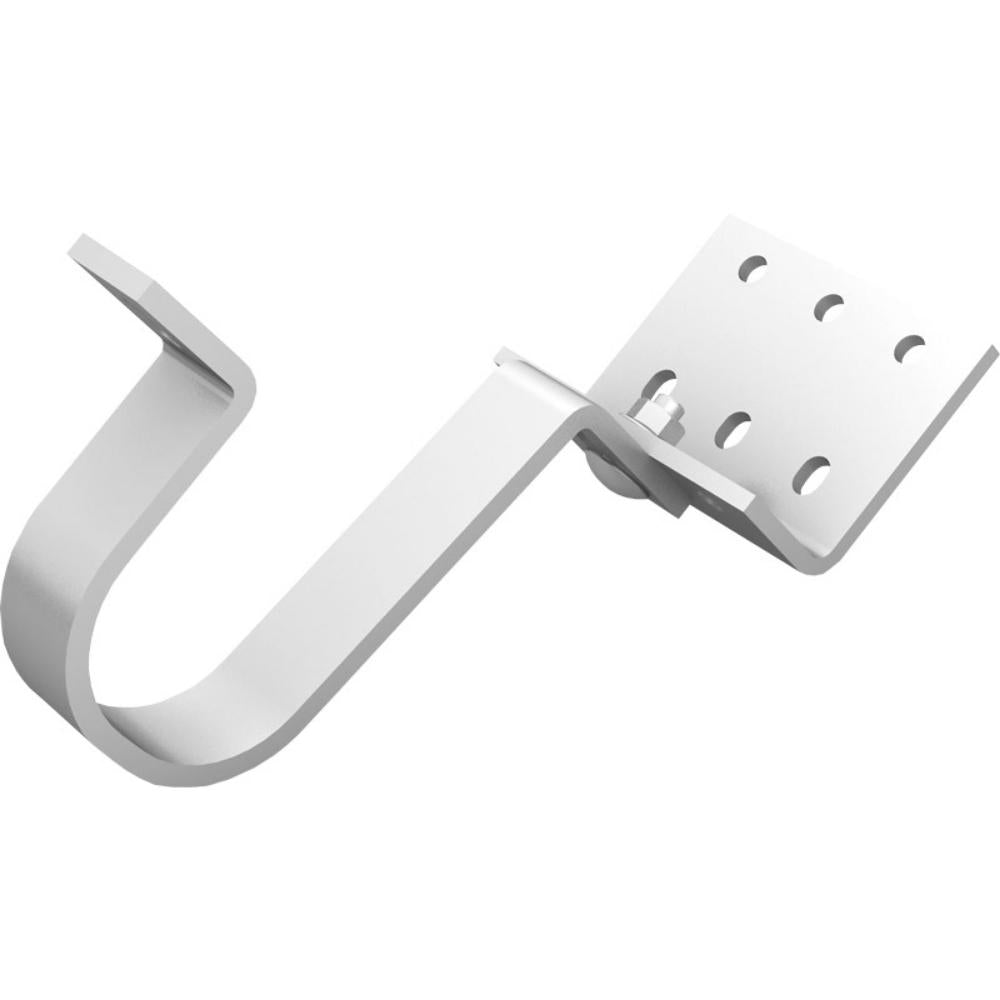

Vario 1, Vario 2 und SingleHook Vario ermöglichen einen Höhenausgleich innerhalb ihrer jeweiligen Bauform. So lässt sich der Anschluss an die vorhandene Dachgeometrie anpassen. -
Direkte SingleRail-Anbindung:
SingleHook 1.1, FT und Vario besitzen den vorgesehenen seitlichen Schienenanschluss. Die SolidRail-Modelle bleiben davon als eigene Anschlussausführungen getrennt.
Beschreibung
Diese Dachhaken verbinden das jeweils vorgesehene K2-Schienensystem mit der Dachkonstruktion. Die SolidRail-Ausführungen umfassen Formen für Pfannenziegel, Biberschwanz und Coppo-Ziegel. Vario 1 und Vario 2 ermöglichen die Anpassung der Hakenhöhe innerhalb ihrer jeweiligen Verstellbereiche.
SingleHook 1.1, FT und Vario sind dagegen für die seitliche Anbindung der SingleRail vorgesehen. FT richtet sich an flache Ziegel, während der SingleHook Vario zusätzlich den Bügel an der Grundplatte stufenlos verstellen lässt. Für die Auswahl zählen daher Schienensystem, Ziegelform und Hakenabmessungen gemeinsam. Die notwendige Befestigung an der tragenden Dachkonstruktion wird passend zum konkreten Aufbau ausgelegt.
SingleHook 1.1, FT und Vario sind dagegen für die seitliche Anbindung der SingleRail vorgesehen. FT richtet sich an flache Ziegel, während der SingleHook Vario zusätzlich den Bügel an der Grundplatte stufenlos verstellen lässt. Für die Auswahl zählen daher Schienensystem, Ziegelform und Hakenabmessungen gemeinsam. Die notwendige Befestigung an der tragenden Dachkonstruktion wird passend zum konkreten Aufbau ausgelegt.
⚙️ Technische Daten
Bauteil: Dachhaken in unterschiedlichen Dach- und Schienenausführungen
Pfanne H47 (1000001): SolidRail; Edelstahl; Grundplatte 150 × 60 × 5 mm; Bügel 30 × 6 mm
Pfanne H38 (1000096): SolidRail; Edelstahl; Grundplatte 180 × 80 × 4 mm; Bügel 35 × 6 mm; Gesamthöhe ca. 124 mm
Vario 2 (1000107): SolidRail; Edelstahl; Grundplatte 140 × 55 × 5 mm; Bügel 30 × 6 mm; Gesamthöhe ca. 128–156 mm
Vario 1 (1000125): SolidRail; Edelstahl; Grundplatte 150 × 60 × 5 mm; Bügel 30 × 6 mm; Gesamthöhe ca. 112–145 mm
Biberschwanz (1000214): SolidRail; Edelstahl; Grundplatte 40 × 50 mm; Bügel 40 × 6 mm; untere Auslegerhöhe 33 mm
Pfanne Alpin (1000764): SolidRail; Edelstahl; Grundplatte 180 × 80 × 5 mm; Bügel 40 × 8 mm
Coppo (1001068): SolidRail; Edelstahl; Grundplatte 150 × 60 × 5 mm; Bügel 30 × 5 mm; Gesamthöhe ca. 123–153 mm
Pfannenziegel (1001508): SolidRail; für die konkrete Maßausführung gelten die artikelbezogenen Herstellerunterlagen
SingleHook 1.1 (2001928): SingleRail; Aluminium EN AW-6063 T66; Langloch zur Schienenanbindung
SingleHook FT (2002568): SingleRail; Edelstahl; für flache Ziegel; Langloch zur Schienenanbindung
SingleHook Vario (2002651): SingleRail; Edelstahl; zweifache Höhenanpassung, Bügel an der Grundplatte stufenlos verstellbar
Dachbefestigung: Hakenform, Ziegel und tragender Untergrund müssen zur jeweiligen Montagevorgabe passen
Pfanne H47 (1000001): SolidRail; Edelstahl; Grundplatte 150 × 60 × 5 mm; Bügel 30 × 6 mm
Pfanne H38 (1000096): SolidRail; Edelstahl; Grundplatte 180 × 80 × 4 mm; Bügel 35 × 6 mm; Gesamthöhe ca. 124 mm
Vario 2 (1000107): SolidRail; Edelstahl; Grundplatte 140 × 55 × 5 mm; Bügel 30 × 6 mm; Gesamthöhe ca. 128–156 mm
Vario 1 (1000125): SolidRail; Edelstahl; Grundplatte 150 × 60 × 5 mm; Bügel 30 × 6 mm; Gesamthöhe ca. 112–145 mm
Biberschwanz (1000214): SolidRail; Edelstahl; Grundplatte 40 × 50 mm; Bügel 40 × 6 mm; untere Auslegerhöhe 33 mm
Pfanne Alpin (1000764): SolidRail; Edelstahl; Grundplatte 180 × 80 × 5 mm; Bügel 40 × 8 mm
Coppo (1001068): SolidRail; Edelstahl; Grundplatte 150 × 60 × 5 mm; Bügel 30 × 5 mm; Gesamthöhe ca. 123–153 mm
Pfannenziegel (1001508): SolidRail; für die konkrete Maßausführung gelten die artikelbezogenen Herstellerunterlagen
SingleHook 1.1 (2001928): SingleRail; Aluminium EN AW-6063 T66; Langloch zur Schienenanbindung
SingleHook FT (2002568): SingleRail; Edelstahl; für flache Ziegel; Langloch zur Schienenanbindung
SingleHook Vario (2002651): SingleRail; Edelstahl; zweifache Höhenanpassung, Bügel an der Grundplatte stufenlos verstellbar
Dachbefestigung: Hakenform, Ziegel und tragender Untergrund müssen zur jeweiligen Montagevorgabe passen
📦 Lieferumfang
SolidRail-Ausführungen: 1 × Dachhaken gemäß gewählter Variante
SingleHook 1.1: 1 × Dachhaken einschließlich Hammerkopfschraube und Sperrzahnmutter für die Schienenmontage
SingleHook FT: 1 × Dachhaken einschließlich Hammerkopfschraube M8 × 25 und Sperrzahnmutter M8
SingleHook Vario: 1 × Dachhaken einschließlich Hammerkopfschraube und Sperrzahnmutter für die Schienenmontage
SingleHook 1.1: 1 × Dachhaken einschließlich Hammerkopfschraube und Sperrzahnmutter für die Schienenmontage
SingleHook FT: 1 × Dachhaken einschließlich Hammerkopfschraube M8 × 25 und Sperrzahnmutter M8
SingleHook Vario: 1 × Dachhaken einschließlich Hammerkopfschraube und Sperrzahnmutter für die Schienenmontage
🔒 Garantie
12 Jahre Produktgarantie von K2 Systems ab Inbetriebnahme; bei Planung in K2 Base und Dokumentation in der K2 Docu App 20 Jahre.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Sind die hier angebotenen Dachhaken untereinander austauschbar?
Nein. Die klassischen Pfannen-, Biberschwanz-, Coppo- und Vario-1/2-Ausführungen sind dem SolidRail-Anschluss zugeordnet. SingleHook 1.1, FT und Vario besitzen den SingleRail-Anschluss. Zusätzlich müssen Ziegelform und Hakenabmessungen passen.
Welche Befestigungsteile liefern die SingleHook-Ausführungen mit?
SingleHook 1.1 und Vario enthalten die Hammerkopfschraube und Sperrzahnmutter für die Schienenanbindung. Beim FT sind es M8 × 25 und M8. Die Befestigung des Hakens am Dach ist davon getrennt und muss zum tragenden Untergrund passen.
