K2 Dome 6 Base Sets für Flachdächer – D-Dome und S-Dome
Normaler Preis
€47,18
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Vormontierte untere Baugruppe:
BasicRail, SD-Auflagen und Pads sind bereits dem jeweiligen Base Set zugeordnet. Das reduziert die Einzelmontage dieser Komponenten auf dem Dach. -
An die konkrete Dome-Ausführung angepasst:
Schienenlänge sowie Anzahl von Auflagen und Pads unterscheiden sich zwischen S-Dome und D-Dome. Die Baugruppe entspricht dadurch dem vorgesehenen Systemaufbau statt einem universellen Schienenabschnitt. -
Eigene LS-Basis für 1134 mm breite Module:
Das D-Dome 6.10 Base Set LS nutzt eine 2,65 m lange BasicRail mit LS-Bauteilen und Mat S 380. Es bildet die dafür vorgesehene Basis des LS-Aufbaus.
Beschreibung
Die vormontierten Dome Base Sets bilden die untere Baugruppe des jeweiligen K2-Dome-Flachdachaufbaus. Sie kombinieren eine BasicRail mit zugeordneten SD-Auflagen und Auflagepads. D-Dome und S-Dome sowie die Versionen 6.10, 6.15 und LS unterscheiden sich in Schienenlänge und Zusammenstellung; sie sind keine identischen Sets mit lediglich anderer Bezeichnung.
Die vier hier angebotenen Base Sets ohne LS-Zusatz sind für Modulbreiten von 960–1170 mm beschrieben. Das D-Dome 6.10 Base Set LS hat dagegen eine 2,65 m lange Schiene und ist auf 1134 mm Modulbreite ausgerichtet. Die passende Ausführung muss zusammen mit Modulklemmbereich und vollständigem Montageaufbau ausgewählt werden.
Ein Base Set allein ist noch keine vollständige Unterkonstruktion für ein Modul. Peak, Klemmen und weitere anlagenspezifische Komponenten folgen der jeweiligen Dome-Stückliste. Zusätzlich sind Dachtragfähigkeit, Dachhautverträglichkeit der Pads und die projektspezifische Ballastierung beziehungsweise Befestigung zu prüfen.
Die vier hier angebotenen Base Sets ohne LS-Zusatz sind für Modulbreiten von 960–1170 mm beschrieben. Das D-Dome 6.10 Base Set LS hat dagegen eine 2,65 m lange Schiene und ist auf 1134 mm Modulbreite ausgerichtet. Die passende Ausführung muss zusammen mit Modulklemmbereich und vollständigem Montageaufbau ausgewählt werden.
Ein Base Set allein ist noch keine vollständige Unterkonstruktion für ein Modul. Peak, Klemmen und weitere anlagenspezifische Komponenten folgen der jeweiligen Dome-Stückliste. Zusätzlich sind Dachtragfähigkeit, Dachhautverträglichkeit der Pads und die projektspezifische Ballastierung beziehungsweise Befestigung zu prüfen.
⚙️ Technische Daten
System: K2 Dome 6; vormontierte Base Sets.
Modulbreitenangaben gelten nur für die konkret genannte Ausführung.
2003620: D-Dome 6.10; BasicRail-Länge 2,48 m; Modulbreite 960–1170 mm; vormontiert mit 2 × Dome 6.10 SD, 2 × Dome 6 EndPlate, 3 × Mat S.

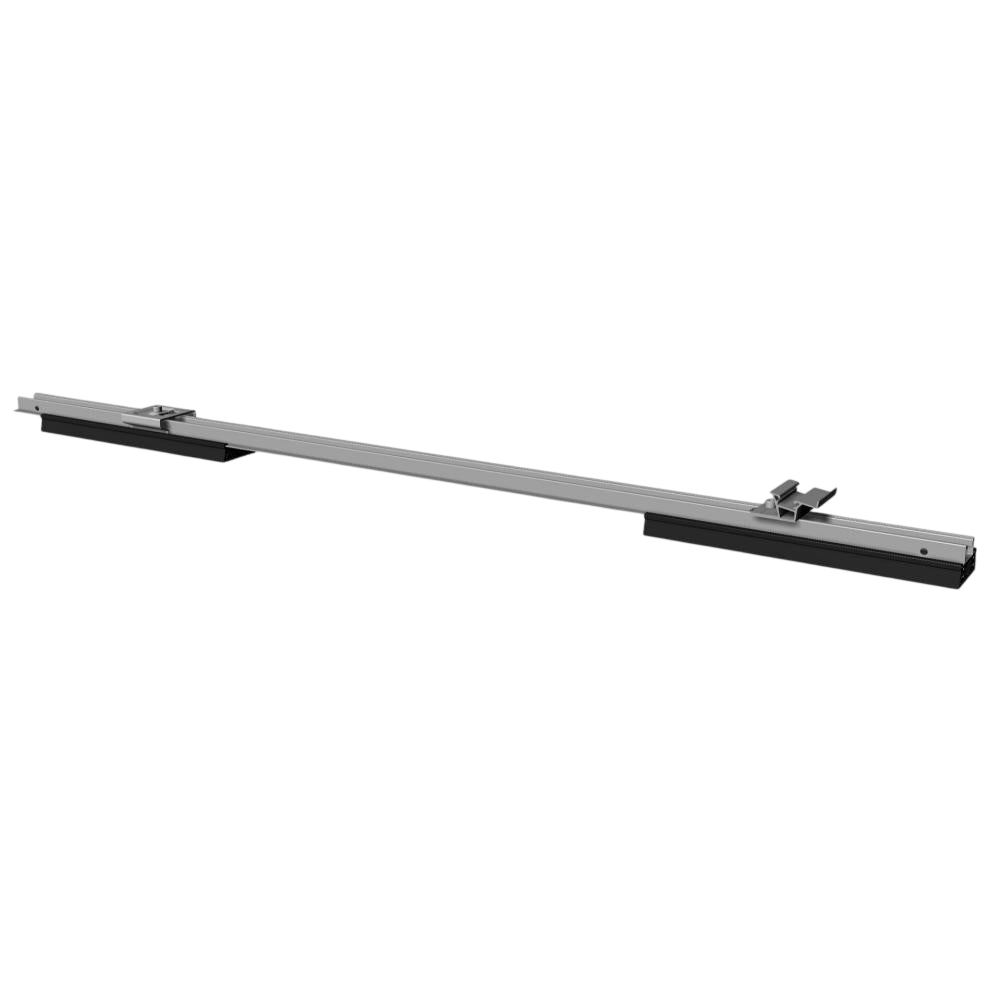

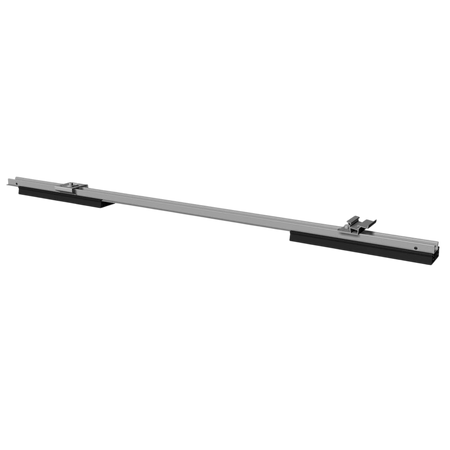

2003621: S-Dome 6.10; BasicRail-Länge 1,50 m; Modulbreite 960–1170 mm; vormontiert mit 1 × Dome 6.10 SD, 1 × Dome 6 EndPlate, 2 × Mat S.
2004500: D-Dome 6.15; BasicRail-Länge 2,48 m; Modulbreite 960–1170 mm; vormontiert mit 2 × Dome 6.15 SD, 2 × Dome 6 EndPlate, 3 × Mat S.
2004501: S-Dome 6.15; BasicRail-Länge 1,82 m; Modulbreite 960–1170 mm; vormontiert mit 1 × Dome 6.15 SD, 1 × Dome 6 EndPlate, 3 × Mat S.
2004714: D-Dome 6.10 LS; BasicRail-Länge 2,65 m; Modulbreite 1134 mm; vormontiert mit Dome 6.10 SD LS, MidPlate LS und Mat S 380.
Modulbreitenangaben gelten nur für die konkret genannte Ausführung.
2003620: D-Dome 6.10; BasicRail-Länge 2,48 m; Modulbreite 960–1170 mm; vormontiert mit 2 × Dome 6.10 SD, 2 × Dome 6 EndPlate, 3 × Mat S.
2003621: S-Dome 6.10; BasicRail-Länge 1,50 m; Modulbreite 960–1170 mm; vormontiert mit 1 × Dome 6.10 SD, 1 × Dome 6 EndPlate, 2 × Mat S.
2004500: D-Dome 6.15; BasicRail-Länge 2,48 m; Modulbreite 960–1170 mm; vormontiert mit 2 × Dome 6.15 SD, 2 × Dome 6 EndPlate, 3 × Mat S.
2004501: S-Dome 6.15; BasicRail-Länge 1,82 m; Modulbreite 960–1170 mm; vormontiert mit 1 × Dome 6.15 SD, 1 × Dome 6 EndPlate, 3 × Mat S.
2004714: D-Dome 6.10 LS; BasicRail-Länge 2,65 m; Modulbreite 1134 mm; vormontiert mit Dome 6.10 SD LS, MidPlate LS und Mat S 380.
📦 Lieferumfang
1 × Base Set in der gewählten Ausführung:
D-Dome 6.10 (2003620):
1 × BasicRail 2,48 m
2 × Dome 6.10 SD
2 × Dome 6 EndPlate
3 × Mat S
S-Dome 6.10 (2003621):
1 × BasicRail 1,50 m
1 × Dome 6.10 SD
1 × Dome 6 EndPlate
2 × Mat S
D-Dome 6.15 (2004500):
1 × BasicRail 2,48 m
2 × Dome 6.15 SD
2 × Dome 6 EndPlate
3 × Mat S
S-Dome 6.15 (2004501):
1 × BasicRail 1,82 m
1 × Dome 6.15 SD
1 × Dome 6 EndPlate
3 × Mat S
D-Dome 6.10 LS (2004714):
Vormontierte Baugruppe aus BasicRail 2,65 m, Dome 6.10 SD LS, MidPlate LS und Mat S 380
D-Dome 6.10 (2003620):
1 × BasicRail 2,48 m
2 × Dome 6.10 SD
2 × Dome 6 EndPlate
3 × Mat S
S-Dome 6.10 (2003621):
1 × BasicRail 1,50 m
1 × Dome 6.10 SD
1 × Dome 6 EndPlate
2 × Mat S
D-Dome 6.15 (2004500):
1 × BasicRail 2,48 m
2 × Dome 6.15 SD
2 × Dome 6 EndPlate
3 × Mat S
S-Dome 6.15 (2004501):
1 × BasicRail 1,82 m
1 × Dome 6.15 SD
1 × Dome 6 EndPlate
3 × Mat S
D-Dome 6.10 LS (2004714):
Vormontierte Baugruppe aus BasicRail 2,65 m, Dome 6.10 SD LS, MidPlate LS und Mat S 380
🔒 Garantie
12 Jahre K2-Produktgarantie ab Inbetriebnahme für die vom Garantieumfang erfassten Systembauteile; die in den Bedingungen genannten Bauteilausschlüsse bleiben bestehen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Reicht ein Base Set als vollständiges Montageset für ein Modul?
Nein. Es ist die untere vormontierte Baugruppe des jeweiligen Dome-Systems. Peak, Klemmen, Verbindungen und gegebenenfalls Ballast- oder Befestigungskomponenten müssen passend zur Anlagenstückliste ergänzt werden.
Gilt der Modulbreitenbereich 960–1170 mm auch für das LS-Set?
Nein. Dieser Bereich ist den vier hier angebotenen Base Sets ohne LS-Zusatz zugeordnet. Das D-Dome 6.10 Base Set LS ist für 1134 mm breite Module beschrieben. Weitere Modul- und Klemmbedingungen der LS-Montageanleitung bleiben zu beachten.
