K2 Dome Schienenverbinder – FlatConnector und Dome 6 Connector
Normaler Preis
€3,98
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Schienenstöße mit dem FlatConnector verbinden:
Das Set deckt BasicRail 22/36 und die beschriebene SingleRail-36-Light-Verbindung in Dome-6-LS-Systemen ab. -
Potenzialausgleich beim 195-/495-mm-Set:
Diese beiden Connector-Sets verbinden die vorgesehenen Base Sets und enthalten das zugehörige Zubehör für den Potenzialausgleich. -
Vormontierter Xpress-Verbinder:
Federblech und Blindniete sind beim 190-mm-Xpress-Connector bereits am Bauteil angeordnet.
Beschreibung
Diese K2-Verbinder erfüllen unterschiedliche Anschlussaufgaben im Dome-Aufbau. Das FlatConnector Set verbindet zwei BasicRail-22- oder BasicRail-36-Schienen; außerdem ist es für SingleRail 36 Light in Dome-6-LS-Systemen vorgesehen. Die Dome 6 Connector Sets verbinden dagegen passende Base Sets und stehen hier mit 195 oder 495 mm Länge zur Auswahl.
Der Dome 6 Xpress Connector ist die 190 mm lange, mit Federblech und Blindniete vormontierte Ausführung. Beim FlatConnector gehören Schrauben und MK2-Einlegemuttern zum Set, bei den 195-/495-mm-Connector-Sets das zugehörige Zubehör für Verbindung und Potenzialausgleich. Anschlussprinzip und Länge müssen daher gemeinsam zum vorgesehenen Base-Set- beziehungsweise Schienenaufbau passen.
Der Dome 6 Xpress Connector ist die 190 mm lange, mit Federblech und Blindniete vormontierte Ausführung. Beim FlatConnector gehören Schrauben und MK2-Einlegemuttern zum Set, bei den 195-/495-mm-Connector-Sets das zugehörige Zubehör für Verbindung und Potenzialausgleich. Anschlussprinzip und Länge müssen daher gemeinsam zum vorgesehenen Base-Set- beziehungsweise Schienenaufbau passen.
⚙️ Technische Daten
Produkttyp: Schienenverbinder / Base-Set-Verbinder

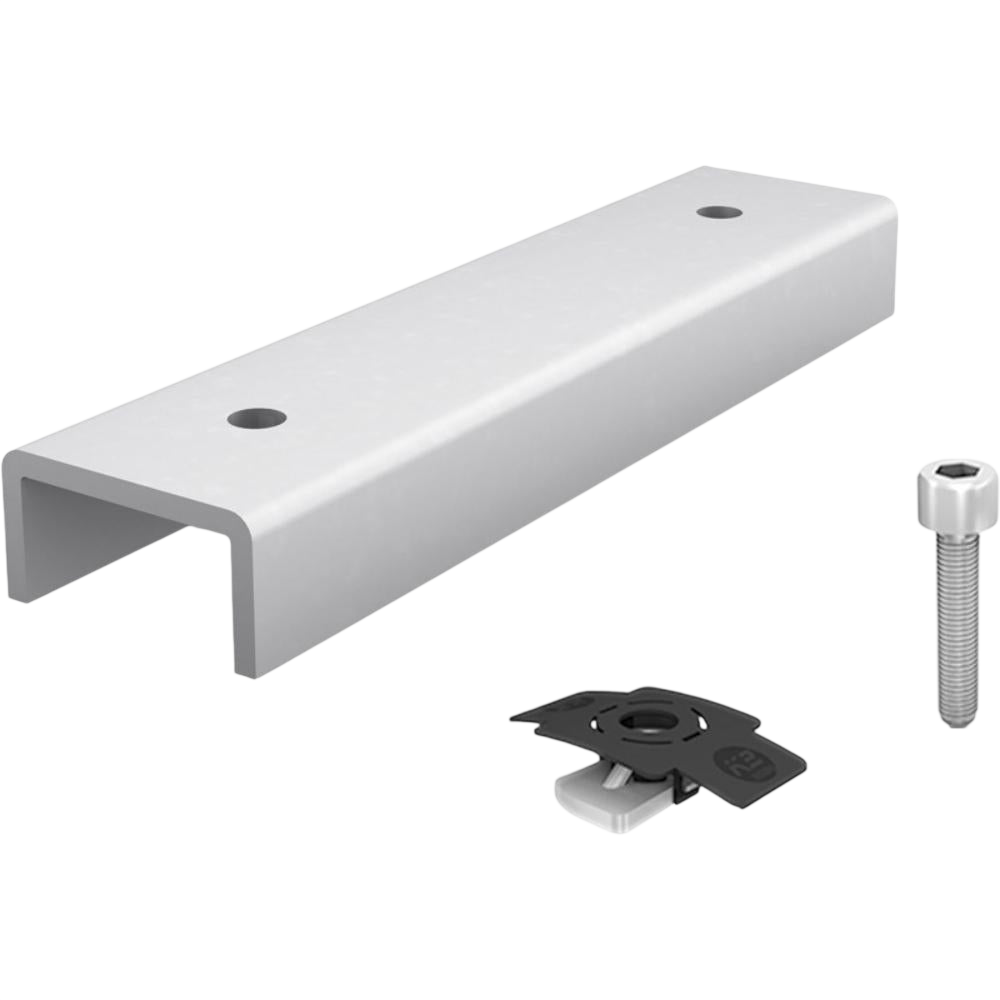

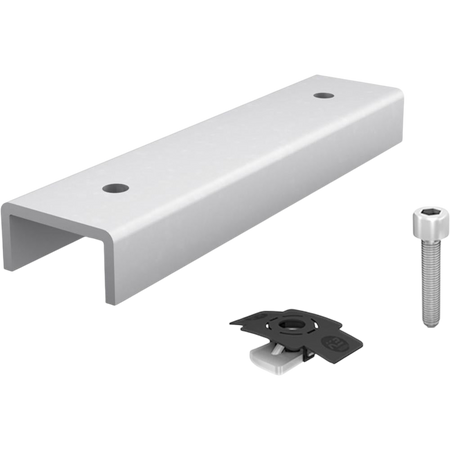

Dome FlatConnector Set – Art.-Nr. 1006039: für BasicRail 22 und 36 sowie SingleRail 36 Light in Dome-6-LS-Systemen
FlatConnector – Ausführung: mit Schrauben und MK2-Einlegemuttern
Dome 6 Connector 195 Set – Art.-Nr. 2004123: 195 mm; Verbindung zwischen zwei Dome 6 Base Sets; mit Zubehör und Potenzialausgleich

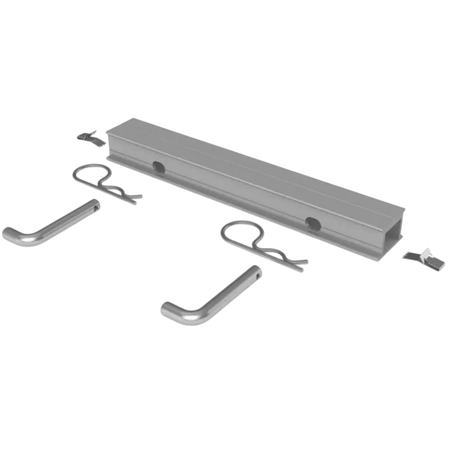

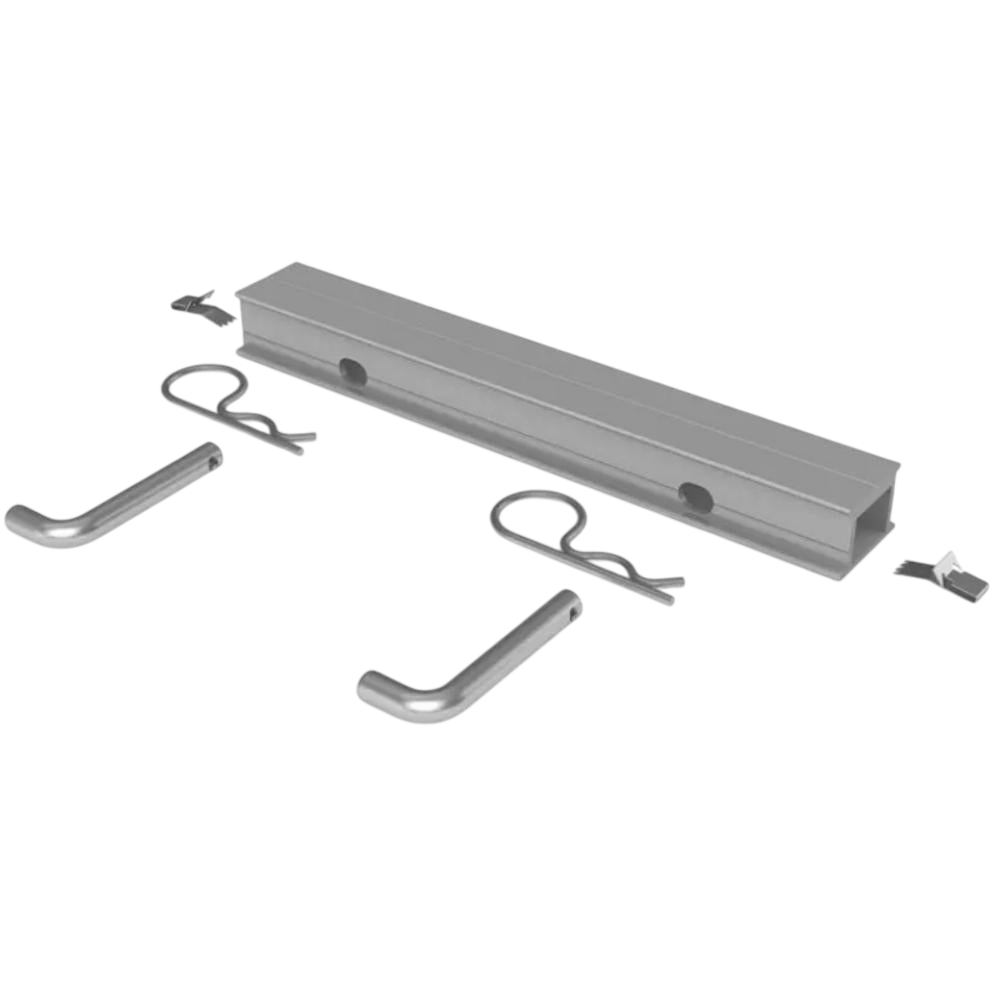

Dome 6 Connector 495 Set – Art.-Nr. 2004178: 495 mm; Verbindung zwischen zwei Dome 6.10 Base Sets; mit Zubehör und Potenzialausgleich

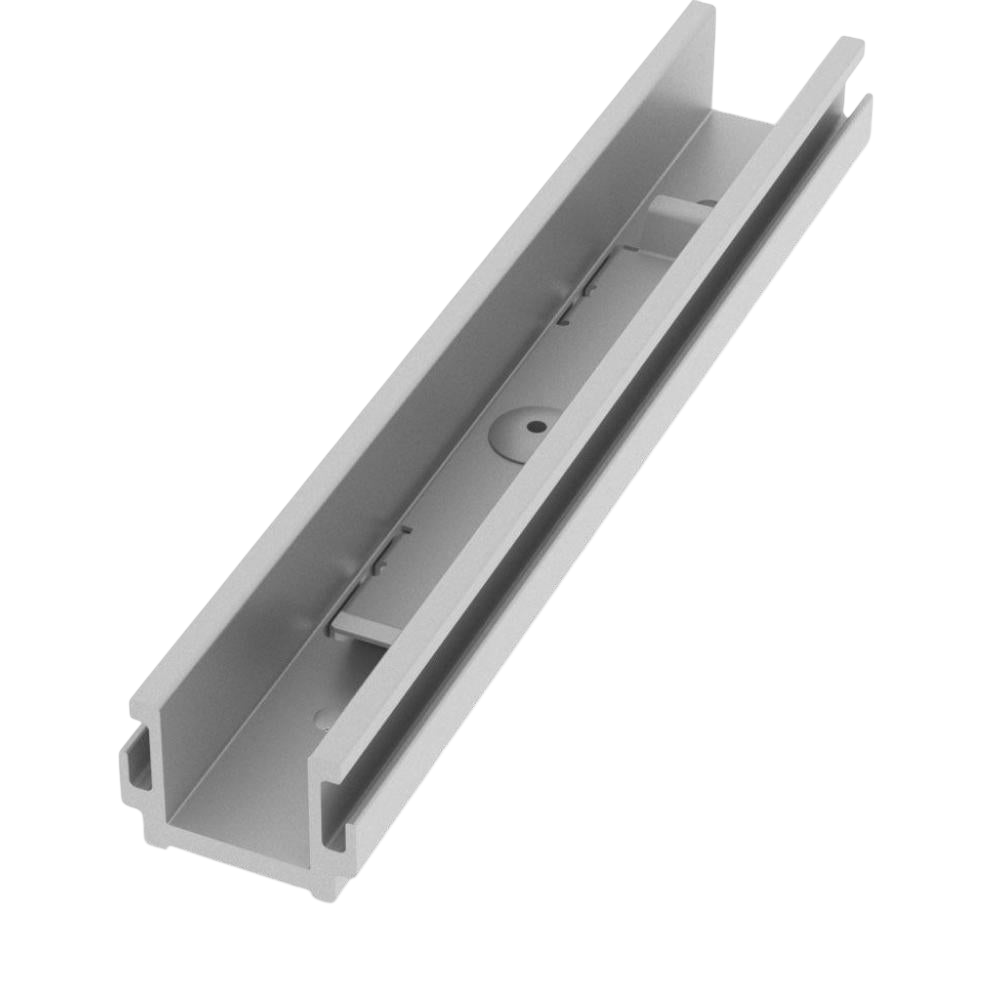

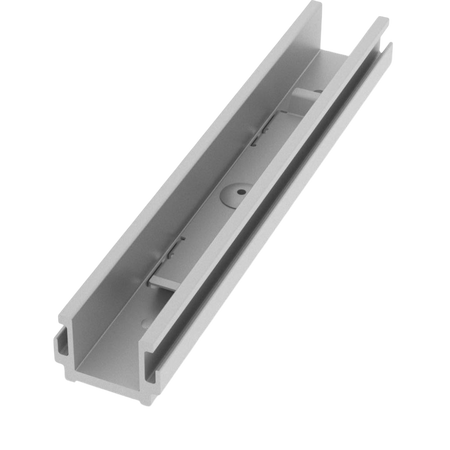

Dome 6 Xpress Connector – Art.-Nr. 2004819: 190 mm; Verbindung zwischen zwei Dome 6 Base Sets; vormontiert mit Federblech und Blindniete
Material: Aluminium und Edelstahl
Auswahl: konkrete Schiene beziehungsweise Base-Set-Ausführung und erforderlicher Verbinder
Dome FlatConnector Set – Art.-Nr. 1006039: für BasicRail 22 und 36 sowie SingleRail 36 Light in Dome-6-LS-Systemen
FlatConnector – Ausführung: mit Schrauben und MK2-Einlegemuttern
Dome 6 Connector 195 Set – Art.-Nr. 2004123: 195 mm; Verbindung zwischen zwei Dome 6 Base Sets; mit Zubehör und Potenzialausgleich
Dome 6 Connector 495 Set – Art.-Nr. 2004178: 495 mm; Verbindung zwischen zwei Dome 6.10 Base Sets; mit Zubehör und Potenzialausgleich
Dome 6 Xpress Connector – Art.-Nr. 2004819: 190 mm; Verbindung zwischen zwei Dome 6 Base Sets; vormontiert mit Federblech und Blindniete
Material: Aluminium und Edelstahl
Auswahl: konkrete Schiene beziehungsweise Base-Set-Ausführung und erforderlicher Verbinder
📦 Lieferumfang
Je nach gewählter Ausführung:
1 × Dome FlatConnector Set einschließlich Schrauben und MK2-Einlegemuttern
oder 1 × Dome 6 Connector 195/495 Set einschließlich Verbindungszubehör und Potenzialausgleich
oder 1 × Dome 6 Xpress Connector, vormontiert mit Federblech und Blindniete
1 × Dome FlatConnector Set einschließlich Schrauben und MK2-Einlegemuttern
oder 1 × Dome 6 Connector 195/495 Set einschließlich Verbindungszubehör und Potenzialausgleich
oder 1 × Dome 6 Xpress Connector, vormontiert mit Federblech und Blindniete
🔒 Garantie
12 Jahre Produktgarantie von K2 Systems im Geltungsbereich der Herstellerbedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Sind der 195-mm-Connector und der 190-mm-Xpress-Connector identisch?
Nein. Es handelt sich um unterschiedliche Ausführungen mit eigenen Artikelnummern und Anschlusskonstruktionen. Eine ähnliche Länge ist kein Nachweis für beliebige Austauschbarkeit im vorhandenen Base-Set-Aufbau.
Kann der FlatConnector jede beliebige SingleRail verbinden?
Nein. Für diese Variante ist die Verbindung von SingleRail 36 Light in Dome-6-LS-Systemen beschrieben. Eine allgemeine Freigabe für alle SingleRail-Profile oder Montageanwendungen folgt daraus nicht.
