K2 N-Rack Top Kits – 2x7 und 2x12, S/L
Normaler Preis
€929,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Zweireihiger Hochkantaufbau:
Das N-Rack ordnet die Module in zwei Reihen übereinander an und legt damit die Grundgeometrie des Freilandaufbaus fest. -
Definierte Neigung:
Die 20°-Aufständerung gibt den Winkel des Modulfelds vor. Die Ausrichtung der Anlage wird in der Standortplanung bestimmt. -
S- und L-Traggeometrien:
Die beiden Größenfamilien berücksichtigen unterschiedliche Modullängen. Die passende Belegung wird zusätzlich anhand der Modulbreite und Systemzeichnung festgelegt. -
Getrennte Fundamentanbindung:
Der obere Tragaufbau lässt sich mit dem für das Projekt vorgesehenen N-Rack Ground Kit kombinieren. So wird die Bodenanbindung auf den Standort abgestimmt.
Beschreibung

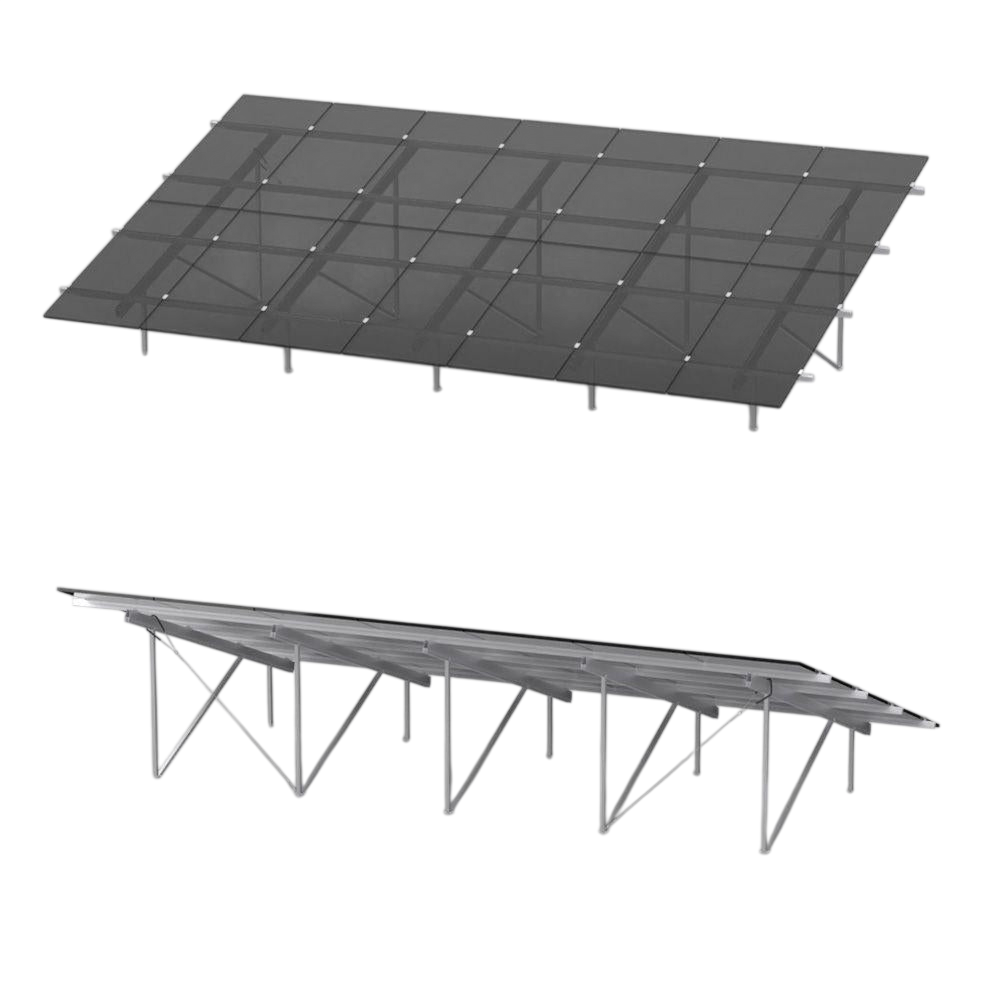

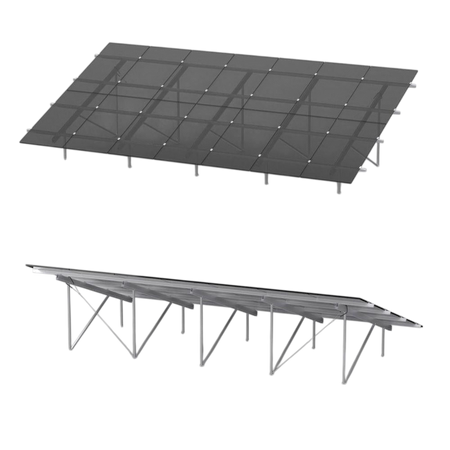

Das K2 N-Rack Top Kit bildet den oberen Tragaufbau einer bodengebundenen PV-Unterkonstruktion. Es verbindet die geneigten Modulträger und Stützen mit CrossRail-73-Schienen, Modulklemmung und Windverbandsseilen. Der Aufbau ist für zwei übereinander angeordnete Modulreihen im Hochformat mit 20° Neigung vorgesehen.
Zur Auswahl stehen die Top-Kit-Ausführungen 2x7 und 2x12 in S oder L. S bezeichnet die Familie für kürzere, L die für längere Module. Die Bezeichnung allein ist keine Freigabe jeder Modulgröße: Die tatsächlich mögliche Belegung richtet sich zusätzlich nach Modulbreite, Klemmbereichen und der zur Ausführung gehörenden Systemzeichnung.
Für die Verbindung zum Boden werden gesonderte N-Rack Ground Kits benötigt. Je Top-Kit-Ausführung ist deren Anzahl unterschiedlich. Die Fundamentart wird passend zu Untergrund und Projekt gewählt. Damit bleiben oberer Tragaufbau und Fundamentanbindung getrennte Teile der Planung. Vor der Montage müssen beide zusammen mit der standortbezogenen Auslegung feststehen.
Zur Auswahl stehen die Top-Kit-Ausführungen 2x7 und 2x12 in S oder L. S bezeichnet die Familie für kürzere, L die für längere Module. Die Bezeichnung allein ist keine Freigabe jeder Modulgröße: Die tatsächlich mögliche Belegung richtet sich zusätzlich nach Modulbreite, Klemmbereichen und der zur Ausführung gehörenden Systemzeichnung.
Für die Verbindung zum Boden werden gesonderte N-Rack Ground Kits benötigt. Je Top-Kit-Ausführung ist deren Anzahl unterschiedlich. Die Fundamentart wird passend zu Untergrund und Projekt gewählt. Damit bleiben oberer Tragaufbau und Fundamentanbindung getrennte Teile der Planung. Vor der Montage müssen beide zusammen mit der standortbezogenen Auslegung feststehen.
⚙️ Technische Daten
Bauteil: N-Rack Top Kit, oberer Tragaufbau
System: K2 N-Rack
Aufstellung: Bodenmontage mit gesonderter Fundamentanbindung
Modulausrichtung: Hochformat, zwei Reihen übereinander
Neigung: 20°
2x7 L (2004924): L-Ausführung; zusätzlich 5 passende Ground Kits
2x7 S (2004925): S-Ausführung; zusätzlich 4 passende Ground Kits
2x12 L (2005047): L-Ausführung; zusätzlich 8 passende Ground Kits
2x12 S (2005048): S-Ausführung; zusätzlich 6 passende Ground Kits
S/L-Zuordnung: S für kürzere und L für längere Module; zulässige Modullängen, Modulbreiten und Klemmbereiche anhand der konkreten Systemzeichnung prüfen
Modulbelegung: Abhängig von Modulabmessungen und zugehöriger Systemzeichnung, nicht allein von der Kit-Bezeichnung
Schienentyp: CrossRail 73
Fundamentart und Standortlasten: Projektspezifisch zusammen mit dem gewählten Ground Kit auslegen
System: K2 N-Rack
Aufstellung: Bodenmontage mit gesonderter Fundamentanbindung
Modulausrichtung: Hochformat, zwei Reihen übereinander
Neigung: 20°
2x7 L (2004924): L-Ausführung; zusätzlich 5 passende Ground Kits
2x7 S (2004925): S-Ausführung; zusätzlich 4 passende Ground Kits
2x12 L (2005047): L-Ausführung; zusätzlich 8 passende Ground Kits
2x12 S (2005048): S-Ausführung; zusätzlich 6 passende Ground Kits
S/L-Zuordnung: S für kürzere und L für längere Module; zulässige Modullängen, Modulbreiten und Klemmbereiche anhand der konkreten Systemzeichnung prüfen
Modulbelegung: Abhängig von Modulabmessungen und zugehöriger Systemzeichnung, nicht allein von der Kit-Bezeichnung
Schienentyp: CrossRail 73
Fundamentart und Standortlasten: Projektspezifisch zusammen mit dem gewählten Ground Kit auslegen
📦 Lieferumfang
1 × K2 N-Rack Top Kit in der gewählten Ausführung, bestehend aus:
– Modulträgern und Stützenstreben
– CrossRail-73-Schienen
– Schienenverbindern einschließlich vorgesehener 5,5 × 25-mm-Schrauben
– End- und Mittelklemmen für die Modulbefestigung
– Windverbandsseilen
Ausführungsbezogene Zusammenstellung gemäß gewähltem Top Kit
– Modulträgern und Stützenstreben
– CrossRail-73-Schienen
– Schienenverbindern einschließlich vorgesehener 5,5 × 25-mm-Schrauben
– End- und Mittelklemmen für die Modulbefestigung
– Windverbandsseilen
Ausführungsbezogene Zusammenstellung gemäß gewähltem Top Kit
🔒 Garantie
12 Jahre Herstellergarantie von K2 Systems ab Inbetriebnahme im Rahmen der Herstellerbedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit dem K2 N-Rack Freiflächensystem. Die benötigte Profil- oder Bauteilgröße wird über die angebotene Produktvariante gewählt.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Ist das Top Kit bereits eine vollständige Anlage mit Fundament und Modulen?
Nein. Es ist der obere mechanische Tragaufbau. Solarmodule und die passende Fundamentanbindung werden zusätzlich geplant. Benötigt werden 4 Ground Kits bei 2x7 S, 5 bei 2x7 L, 6 bei 2x12 S oder 8 bei 2x12 L.
Garantiert die Bezeichnung 2x12 Platz für 24 beliebige Module?
Nein. Die mögliche Modulanzahl hängt auch von Modulbreite, Klemmbereichen und der konkreten Systemzeichnung ab. Bei breiteren Modulen kann eine andere Belegung erforderlich sein. Die gewählte Modulausführung muss deshalb vor der Bestellung mit dem N-Rack-Aufbau abgeglichen werden.
