K2 N-Rack Ground Kits – Fundamentanbindung
Normaler Preis
€48,53
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Anschluss passend zur Fundamentart:
Für Beton, Schraubfundamente, Gabionen und Rammprofile stehen unterschiedliche Verbindungsteile bereit. Der Bodenanschluss kann so an die tatsächlich geplante Gründungsart angepasst werden. -
Zusammengehörige Anschlussbauteile:
Jedes Ground Kit fasst die für seine Fundamentart vorgesehenen Climber, Füße beziehungsweise Profile und Verbindungsmittel zusammen. Die einzelnen Teile müssen dadurch nicht aus unterschiedlichen Anschlusslösungen kombiniert werden. -
Getrennte Planung von Tragstruktur und Gründung:
Die Ground-Kit-Auswahl ergänzt das jeweilige N-Rack Top Kit. Das ermöglicht die Auswahl der Fundamentanbindung passend zum vorgesehenen Anlagenaufbau.
Beschreibung
Die N-Rack Ground Kits verbinden die obere N-Rack-Tragstruktur mit der jeweils vorgesehenen Fundamentart. Es stehen unterschiedliche Anschlusssets für Betonfundamente, Schraubfundamente, Gabionen und Rammfundamente zur Wahl. Die Sets erfüllen damit unterschiedliche Aufgaben am Bodenanschluss und sind nicht ohne Weiteres gegeneinander austauschbar.

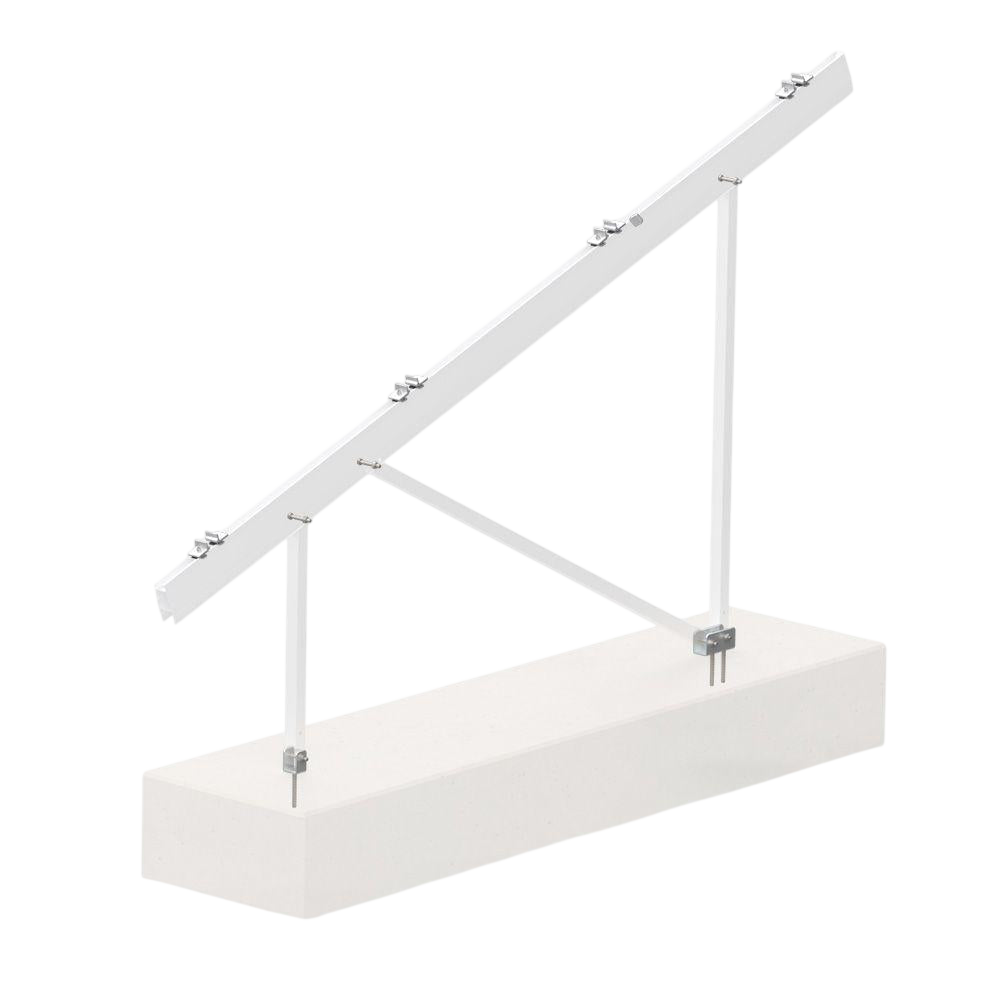

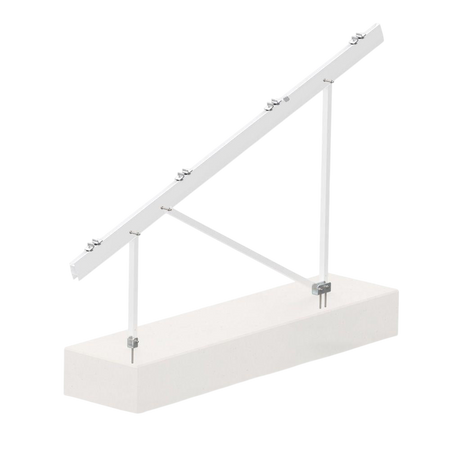

Beim Beton-Kit gehören vordere und hintere Anschlussfüße sowie Schraubanker dazu; das Betonfundament wird bauseits erstellt. Schraubfundamente und Gabionen werden ebenfalls separat bereitgestellt. Eine wichtige Ausnahme bildet das Rammfundament-Kit: Es enthält bereits das 2,30 m lange N-Rack-Rammprofil zusammen mit den Anschlussbauteilen.
Auch die Anzahl hängt vom konkreten Top Kit ab. Für 2×7 S sind vier, für 2×7 L fünf, für 2×12 S sechs und für 2×12 L acht Ground Kits vorgesehen. Ein einzelnes Anschlussset bildet deshalb noch keine vollständige Fundamentierung der Anlage.
Beim Beton-Kit gehören vordere und hintere Anschlussfüße sowie Schraubanker dazu; das Betonfundament wird bauseits erstellt. Schraubfundamente und Gabionen werden ebenfalls separat bereitgestellt. Eine wichtige Ausnahme bildet das Rammfundament-Kit: Es enthält bereits das 2,30 m lange N-Rack-Rammprofil zusammen mit den Anschlussbauteilen.
Auch die Anzahl hängt vom konkreten Top Kit ab. Für 2×7 S sind vier, für 2×7 L fünf, für 2×12 S sechs und für 2×12 L acht Ground Kits vorgesehen. Ein einzelnes Anschlussset bildet deshalb noch keine vollständige Fundamentierung der Anlage.
⚙️ Technische Daten
Bauteil: N-Rack Ground Kit / Fundamentanbindung
Betonfundamente: Anschluss mit vorderem und hinterem Betonfuß sowie Schraubankern · Art.-Nr. 2004926
Schraubfundamente: Anschluss mit N-Rack GS Foot; Schraubfundament separat · Art.-Nr. 2004927
Gabionen: Anschluss mit N-Rack Gabion Foot; Gabione separat · Art.-Nr. 2005110
Rammfundamente: einschließlich N-Rack Cap Profile / Rammprofil mit 2,30 m Länge · Art.-Nr. 2005113
Ground-Kit-Bedarf je N-Rack Top Kit:
2×7 S: 4 Sets
2×7 L: 5 Sets
2×12 S: 6 Sets
2×12 L: 8 Sets
Alternative Schraubfundamente: Anschlusslochkreis 150 mm; weitere Eignung nach Systemplanung.
Betonfundamente: Anschluss mit vorderem und hinterem Betonfuß sowie Schraubankern · Art.-Nr. 2004926
Schraubfundamente: Anschluss mit N-Rack GS Foot; Schraubfundament separat · Art.-Nr. 2004927
Gabionen: Anschluss mit N-Rack Gabion Foot; Gabione separat · Art.-Nr. 2005110
Rammfundamente: einschließlich N-Rack Cap Profile / Rammprofil mit 2,30 m Länge · Art.-Nr. 2005113
Ground-Kit-Bedarf je N-Rack Top Kit:
2×7 S: 4 Sets
2×7 L: 5 Sets
2×12 S: 6 Sets
2×12 L: 8 Sets
Alternative Schraubfundamente: Anschlusslochkreis 150 mm; weitere Eignung nach Systemplanung.
📦 Lieferumfang
1 × N-Rack Ground Kit in der gewählten Ausführung.
Betonfundamente:
– SingleRail Climber 36/50 Set
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
– N-Rack Concrete Foot Front
– N-Rack Concrete Foot Back
– MultiMonti-Plus-SS-Schraubanker
Schraubfundamente:
– SingleRail Climber 36/50 Set
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
– Sechskantschraube M12 × 35
– selbstsichernde Flanschmutter M12
– Unterlegscheibe 13 mm
– N-Rack GS Foot
Gabionen:
– SingleRail Climber 36/50 Set
– N-Rack Gabion Foot
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
Rammfundamente:
– N-Rack Cap Profile, 2,30 m
– SingleRail Climber 36/50 Set
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
Betonfundamente:
– SingleRail Climber 36/50 Set
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
– N-Rack Concrete Foot Front
– N-Rack Concrete Foot Back
– MultiMonti-Plus-SS-Schraubanker
Schraubfundamente:
– SingleRail Climber 36/50 Set
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
– Sechskantschraube M12 × 35
– selbstsichernde Flanschmutter M12
– Unterlegscheibe 13 mm
– N-Rack GS Foot
Gabionen:
– SingleRail Climber 36/50 Set
– N-Rack Gabion Foot
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
Rammfundamente:
– N-Rack Cap Profile, 2,30 m
– SingleRail Climber 36/50 Set
– Sechskantschraube M10 × 70
– selbstsichernde Sechskantmutter M10
🔒 Garantie
12 Jahre K2-Produktgarantie ab Inbetriebnahme im Geltungsbereich der Herstellerbedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Die Ausführung muss zur geplanten Fundamentart passen: Beton, Schraubfundament, Gabione oder Rammprofil. Der Bedarf richtet sich nach dem konkreten N-Rack Top Kit. Alternative Schraubfundamente benötigen einen Anschlusslochkreis von 150 mm; diese Maßübereinstimmung allein ersetzt keine Prüfung der übrigen System- und Bodenbedingungen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Kann ich die Fundamentart allein nach der Größe des Top Kits wählen?
Nein. Das Top Kit bestimmt die benötigte Anzahl der Ground Kits, nicht die Eignung einer Fundamentart für den Standort. Ob Beton-, Schraub-, Gabionen- oder Rammfundamente passen, muss mit dem Baugrund und der Anlagenplanung abgeglichen werden.
Genügt bei einem anderen Schraubfundament ein passender Lochkreis?
Der für alternative Schraubfundamente genannte Anschlusslochkreis beträgt 150 mm. Dieses Maß beschreibt die Anschlussgeometrie, ersetzt aber keinen Nachweis für die übrigen System-, Last- und Bodenbedingungen.
