novotegra C-N-Schienen
Normaler Preis
€55,35
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Seitlicher Schienenanschluss:
Die seitliche Nut ist auf die vorgesehenen side-fix-Nutenschrauben abgestimmt. Dadurch bleibt der Befestigungsanschluss seitlich am Profil zugänglich. -
Kabel im Profil führen:
Der Innenraum bietet einen Leitungsweg innerhalb der Tragschiene; Steckverbindungen müssen außerhalb dieses C-N-Kabelwegs angeordnet werden. -
C-N 37 auch in Schwarz:
Für einen dunkleren sichtbaren Schienenabschluss ist C-N 37 neben Aluminium blank als schwarz eloxierte Ausführung erhältlich.
Beschreibung

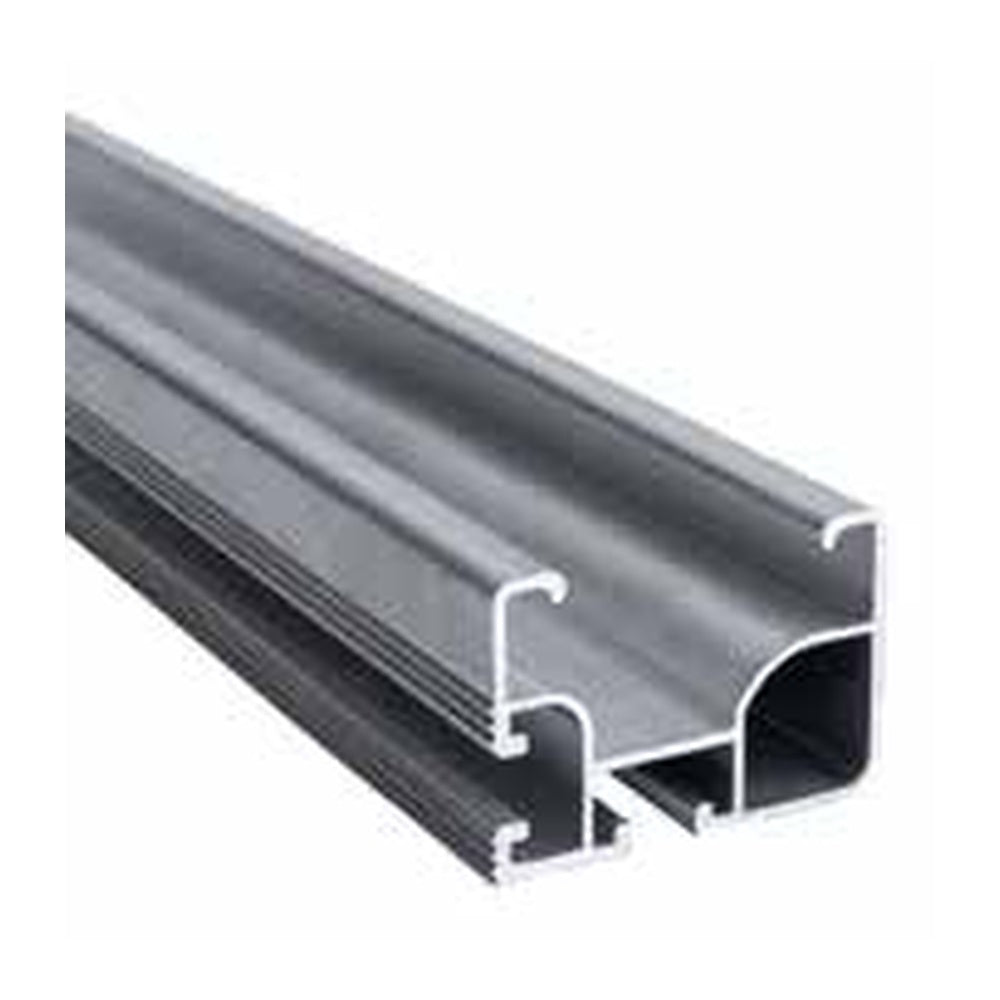

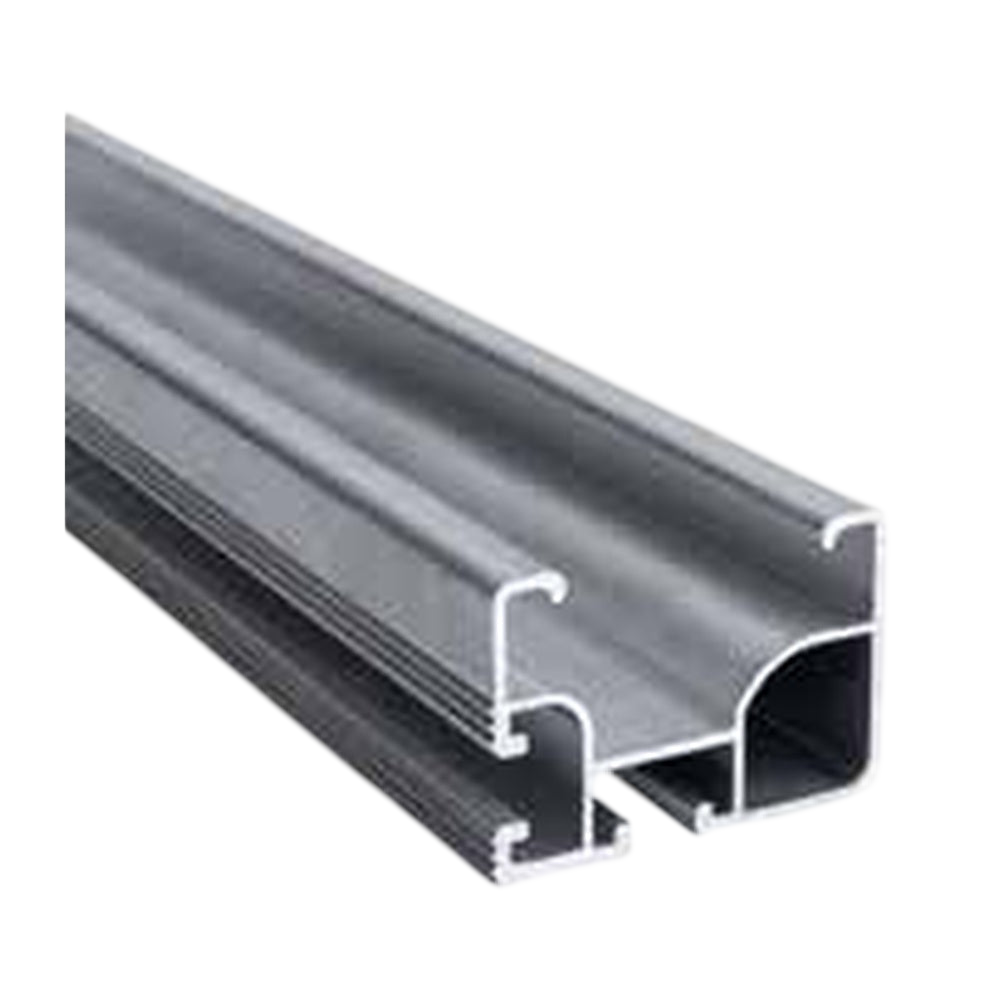

C-N-Schienen sind die novotegra-Tragprofile für den seitlichen Anschluss im side-fix-Aufbau. Die seitliche Nut nimmt die dazu vorgesehenen Nutenschrauben auf; damit unterscheidet sich die Befestigung vom Schraubanschluss durch den Boden einer C-Schiene. Angeboten werden C-N 37 und C-N 60, jeweils mit 5,90 m Länge.
Bei C-N 37 steht zusätzlich eine schwarz eloxierte Ausführung zur Verfügung. Der Innenraum kann zur Kabelführung genutzt werden, ist jedoch nicht für das Einlegen von Steckverbindungen vorgesehen. Profilhöhe, Dachbefestigungen und passende innenliegende Verbinder werden entsprechend dem konkreten Schienenaufbau gewählt.
Bei C-N 37 steht zusätzlich eine schwarz eloxierte Ausführung zur Verfügung. Der Innenraum kann zur Kabelführung genutzt werden, ist jedoch nicht für das Einlegen von Steckverbindungen vorgesehen. Profilhöhe, Dachbefestigungen und passende innenliegende Verbinder werden entsprechend dem konkreten Schienenaufbau gewählt.
⚙️ Technische Daten
Funktion: Modultragschiene für side-fix-Anschluss
Angebotene Profile: C-N 37 und C-N 60
Länge: jeweils 5,90 m
Profilbreite: 52 mm
Profilhöhe: C-N 37 37 mm; C-N 60 60 mm
Oberfläche C-N 37: blank oder schwarz eloxiert
Oberfläche C-N 60: blank
Werkstoff: Aluminium
Anschluss: seitliche Nut für die vorgesehenen Nutenschrauben
Kabelweg: nur Kabel im Schieneninneren, keine Steckverbindungen
Schienenverbinder: profilbezogen C-N 37 S beziehungsweise C-N 60 S
Angebotene Profile: C-N 37 und C-N 60
Länge: jeweils 5,90 m
Profilbreite: 52 mm
Profilhöhe: C-N 37 37 mm; C-N 60 60 mm
Oberfläche C-N 37: blank oder schwarz eloxiert
Oberfläche C-N 60: blank
Werkstoff: Aluminium
Anschluss: seitliche Nut für die vorgesehenen Nutenschrauben
Kabelweg: nur Kabel im Schieneninneren, keine Steckverbindungen
Schienenverbinder: profilbezogen C-N 37 S beziehungsweise C-N 60 S
📦 Lieferumfang
1 × novotegra C-N-Schiene mit 5,90 m Länge in der gewählten Profilhöhe und Oberfläche
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für den novotegra side-fix-Aufbau mit den zur C-N-Schiene vorgesehenen Nutenschrauben und profilgleichen C-N-Verbindern. Nicht mit dem Bodenanschluss der C-Schiene gleichsetzen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was unterscheidet die C-N-Schiene von der C-Schiene?
Die C-N-Schiene wird über ihre seitliche Nut im vorgesehenen side-fix-Aufbau befestigt. Die C-Schiene verwendet dagegen den top-fix-Anschluss durch den Schienenboden. Die Verbindungsteile sind deshalb nicht pauschal austauschbar.
Dürfen Steckverbindungen im C-N-Profil liegen?
Nein. novotegra sieht innerhalb der C-N-Schiene nur die Kabelführung vor. Steckverbindungen werden außerhalb dieses Profilinnenraums geführt und mit geeigneten Kabelhaltern gesichert.
