novotegra Kreuzschienenverbinder C-Schienen
Normaler Preis
€1,25
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
C-Schienen im Kreuzverbund aufbauen:
Die M14-Ausführung verbindet zwei C-Schienenlagen und schafft damit den Anschluss für einen entsprechenden Kreuzschienenaufbau. -
Einlegeschienen anbinden:
Das C-ES-M8-Set stellt den vorgesehenen Übergang von C-, C-N- oder passenden Kurzprofilen zur Einlegeschiene her. -
Montage von der Oberseite:
Die Verschraubung ist von oben zugänglich, sodass sich die beiden Profile am Kreuzungspunkt ausrichten und befestigen lassen.
Beschreibung
Diese novotegra Kreuzschienenverbinder verbinden Profile, die sich im Montageaufbau kreuzen. Die beiden angebotenen Sets erfüllen unterschiedliche Aufgaben: C M14 verbindet C-Schienen miteinander. C ES M8 befestigt eine Einlegeschiene an einer dafür vorgesehenen C-Schiene, C-N-Schiene oder einem passenden Kurzprofil.
Beide Verbindungen werden von oben montiert, unterscheiden sich aber in Geometrie und Schraubgröße. Der Verbinder muss deshalb anhand der unteren Tragschiene und der oberen Schienenart ausgewählt werden. Es handelt sich um Verbindungspunkte zwischen zwei Schienenlagen, nicht um Bauteile zur geraden Verlängerung einer einzelnen Schiene.
Beide Verbindungen werden von oben montiert, unterscheiden sich aber in Geometrie und Schraubgröße. Der Verbinder muss deshalb anhand der unteren Tragschiene und der oberen Schienenart ausgewählt werden. Es handelt sich um Verbindungspunkte zwischen zwei Schienenlagen, nicht um Bauteile zur geraden Verlängerung einer einzelnen Schiene.
⚙️ Technische Daten
Funktion: Verbindung sich kreuzender Schienen

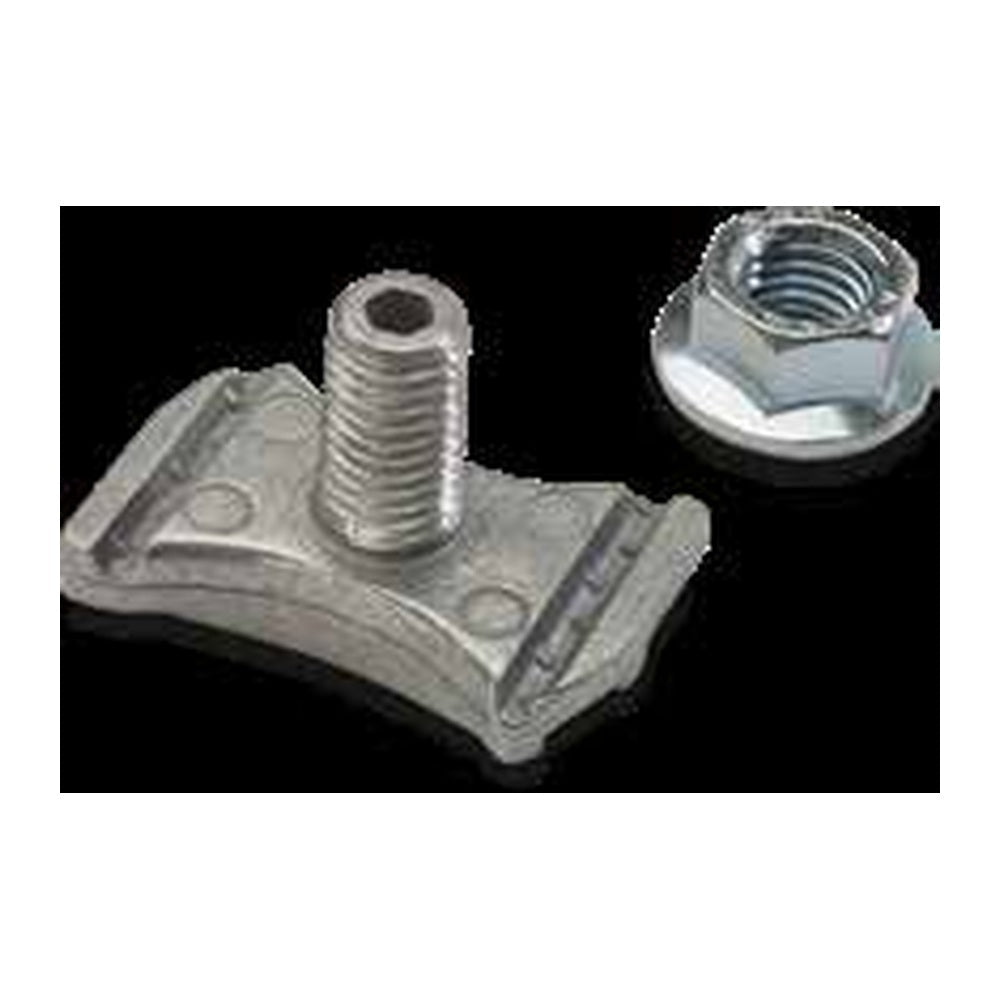

C M14: C-Schiene an C-Schiene
C M14 Abmessungen: 30 × 46 × 34 mm; Werkzeug SW 18

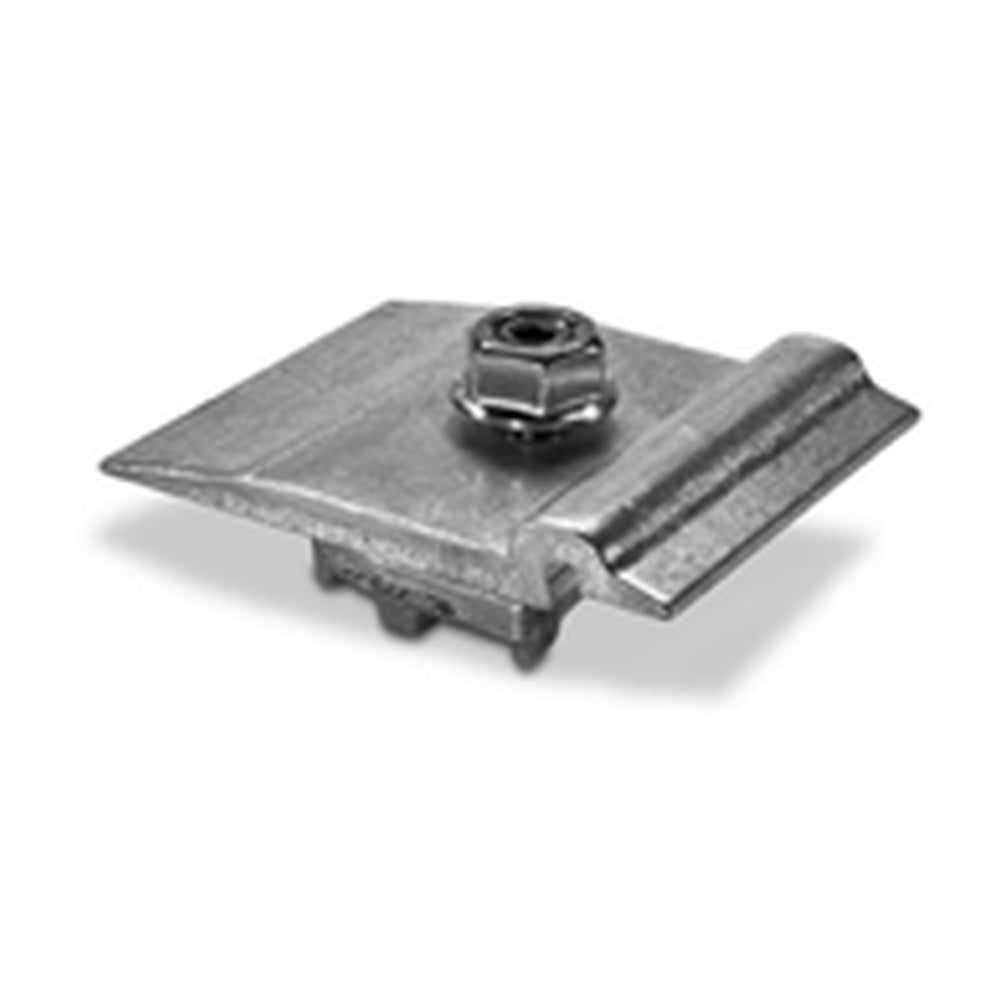

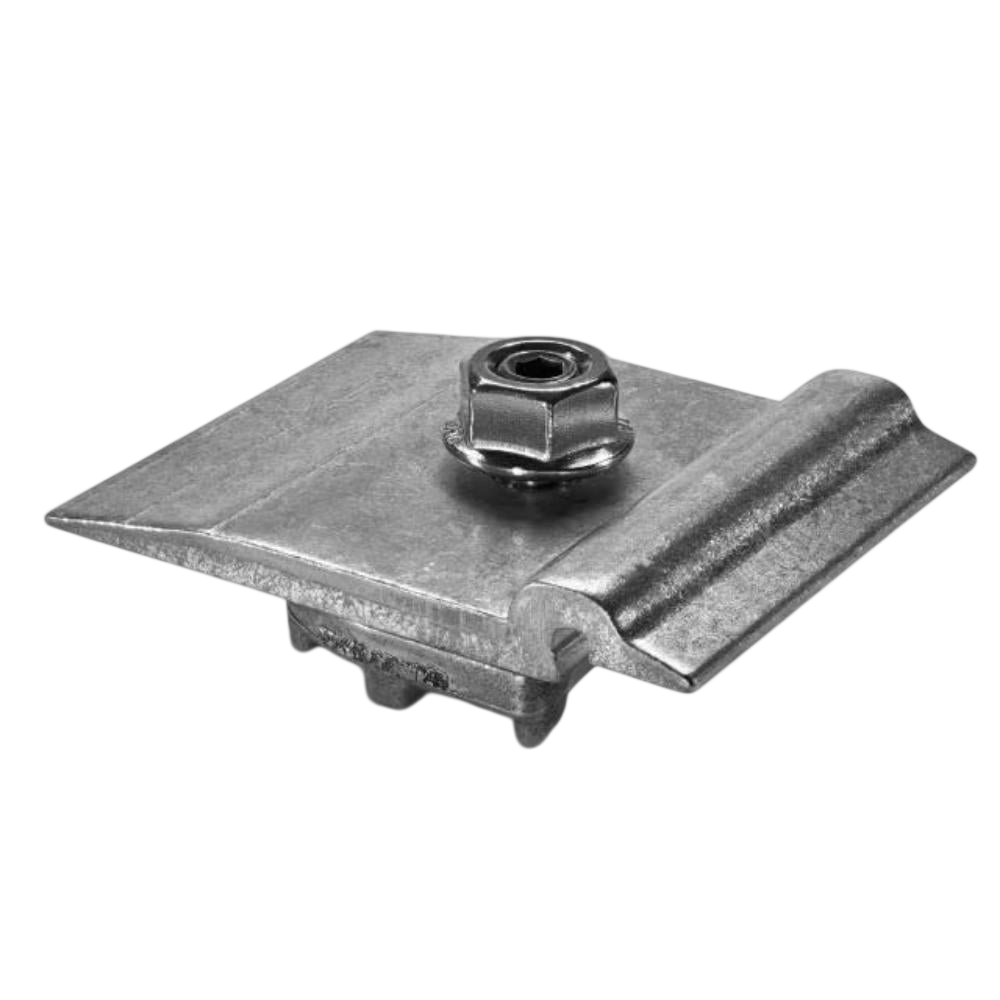

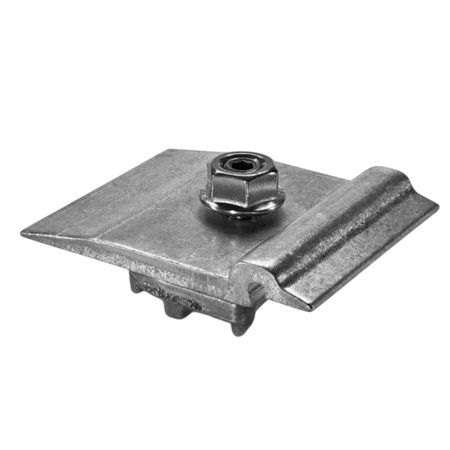

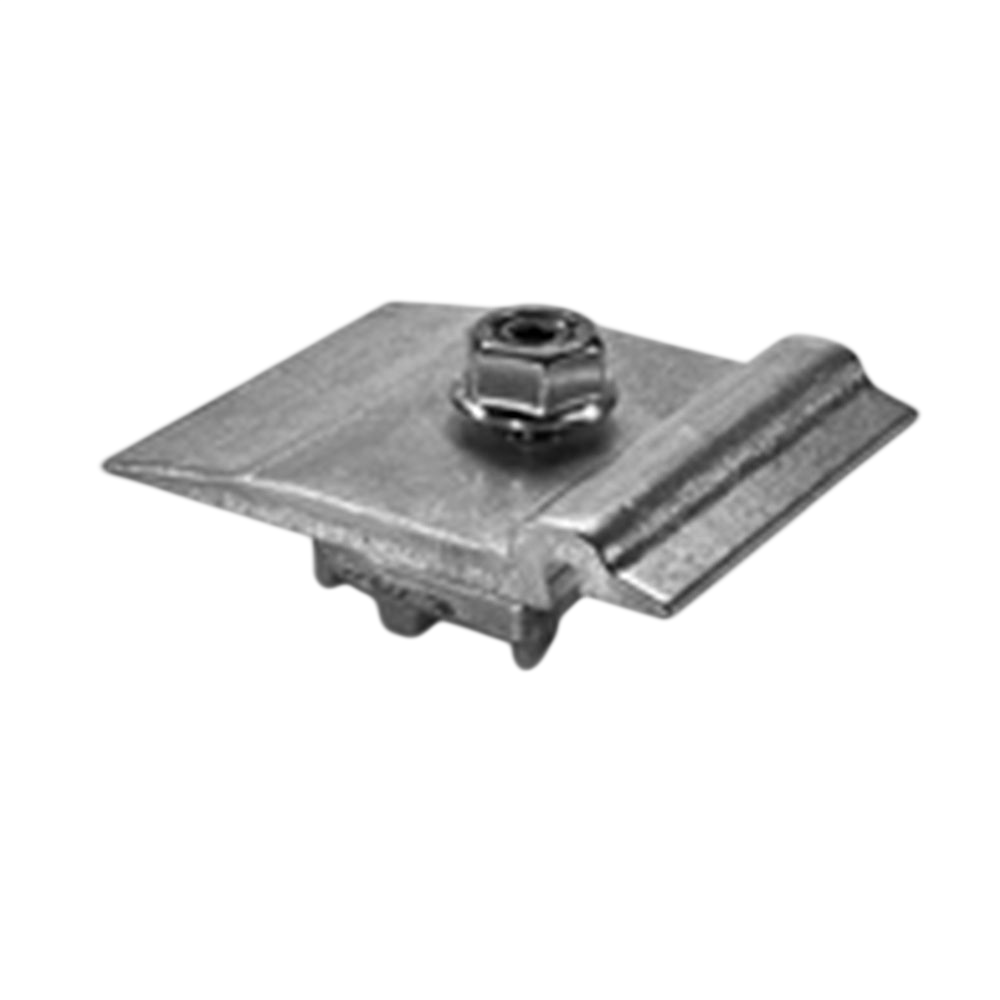

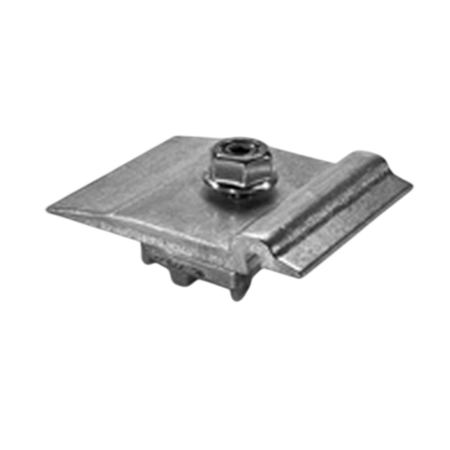

C ES M8: Einlegeschiene an C-Schiene, C-N-Schiene oder passendem Kurzprofil
C ES M8 Abmessungen: 66 × 50 × 13 mm; Werkzeug SW 13
Werkstoff: Aluminium und Edelstahl A2
Montage: Verschraubung von oben
Systemgrenze: kein Längsverbinder; Profilkombination nach Systemanleitung
C M14: C-Schiene an C-Schiene
C M14 Abmessungen: 30 × 46 × 34 mm; Werkzeug SW 18
C ES M8: Einlegeschiene an C-Schiene, C-N-Schiene oder passendem Kurzprofil
C ES M8 Abmessungen: 66 × 50 × 13 mm; Werkzeug SW 13
Werkstoff: Aluminium und Edelstahl A2
Montage: Verschraubung von oben
Systemgrenze: kein Längsverbinder; Profilkombination nach Systemanleitung
📦 Lieferumfang
1 × Kreuzschienenverbinder-Set in der gewählten Ausführung C M14 oder C ES M8 einschließlich zugehöriger Schraubverbindung
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
C M14: C-Schiene an C-Schiene. C ES M8: Einlegeschiene an C-Schiene, C-N-Schiene oder dafür vorgesehenem Kurzprofil. Die beiden Sets sind nicht funktionsgleich.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welches Set brauche ich für eine Einlegeschiene?
Für den vorgesehenen Anschluss einer Einlegeschiene an C-, C-N-Schiene oder passendes Kurzprofil ist C ES M8 vorgesehen. C M14 verbindet dagegen C-Schienen miteinander.
Lässt sich damit eine C-Schiene gerade verlängern?
Nein. Ein Kreuzschienenverbinder verbindet sich kreuzende Profile. Für einen geraden Längsstoß werden die passenden Schienenverbinder beziehungsweise Loslager benötigt.
