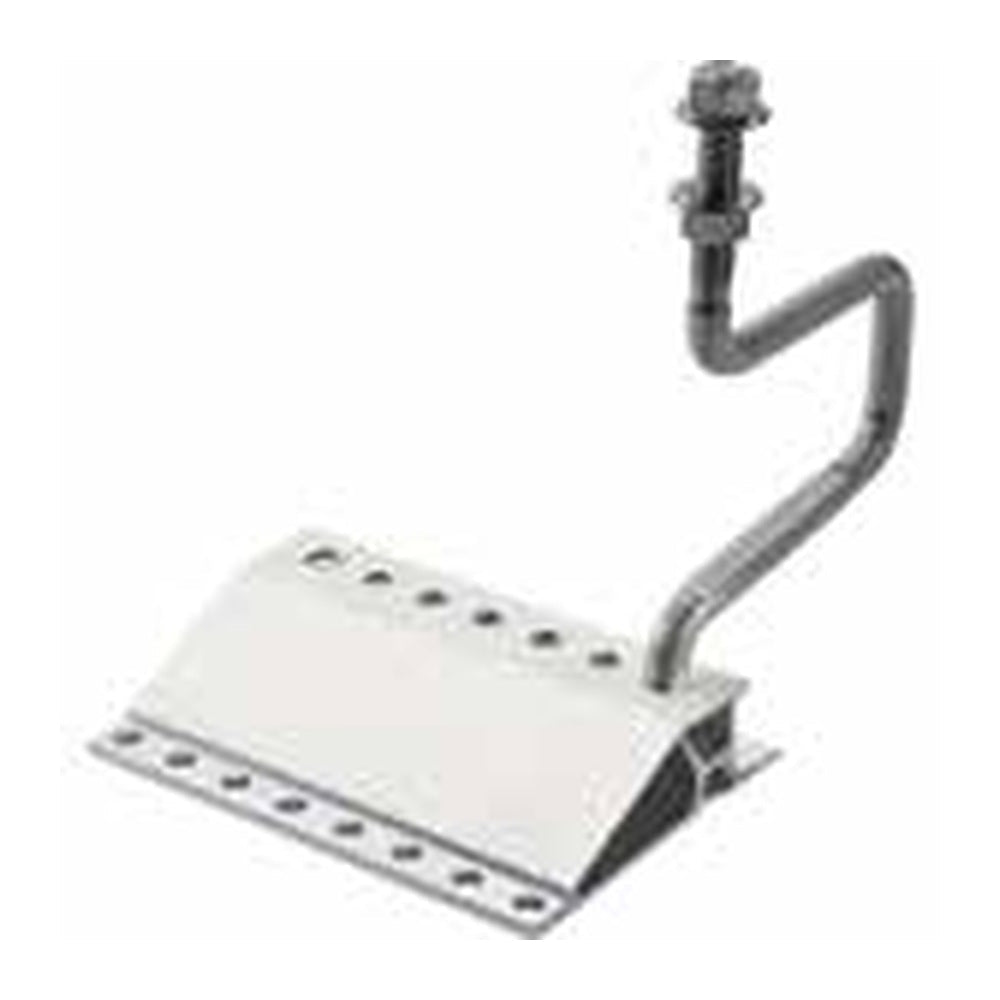

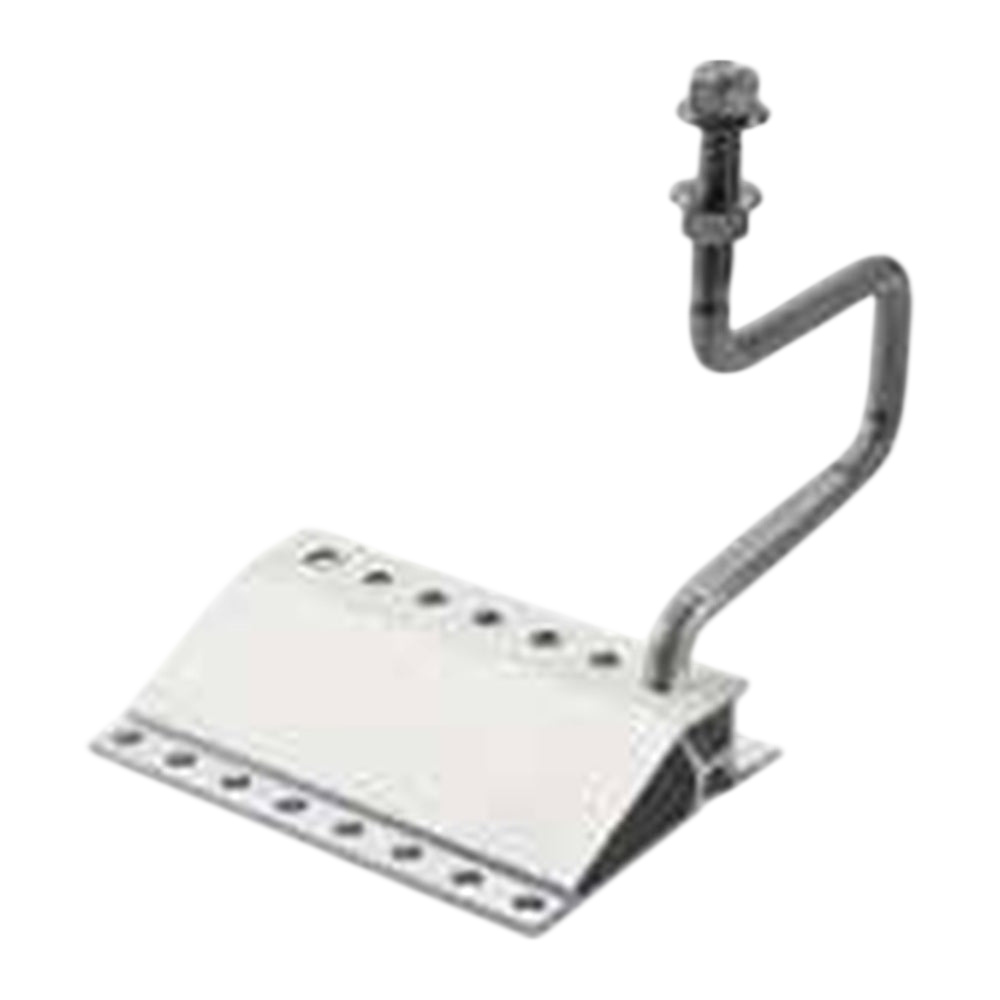

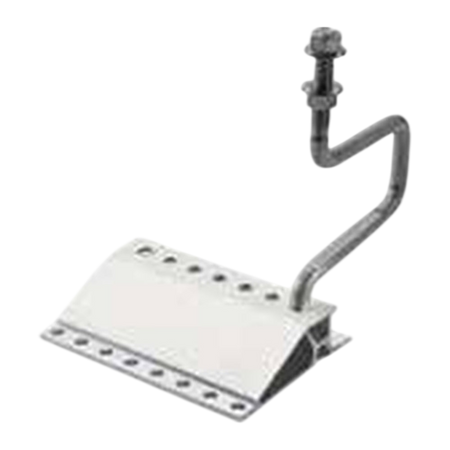

novotegra Dachhaken ZD M12
Normaler Preis
€13,30
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Dreifach anpassbarer Dachanschluss:
Dachlattenhöhe, Hakenposition und Schienenanschluss lassen sich innerhalb der vorgesehenen Bereiche an den Ziegeldachaufbau anpassen. -
Standard und Lang getrennt:
Für normale und größere Ziegelüberdeckungen stehen eigene Hakenvarianten zur Verfügung, statt eine Bauform für jede Ziegelgeometrie anzunehmen. -
Fall- oder Querschiene möglich:
Die ZD-M12-Haken sind für den Anschluss von novotegra C-Schienen sowohl in Fall- als auch in Querschienenanordnung vorgesehen.
Beschreibung
Die novotegra Dachhaken ZD M12 sind für die Montage von C-Schienen als Fall- oder Querschienen auf Ziegeldächern vorgesehen. Der Anschluss zwischen Schiene und Dachhaken ist bis 35 mm höhenverstellbar. ZD 30 ist für Dachlatten von 24–30 mm, ZD 40 für 31–40 mm ausgelegt.
Neben den Standardausführungen stehen lange Varianten für größere Ziegelüberdeckungen zur Verfügung. Die regulären Haken sind für Überdeckungen bis etwa 95 mm beschrieben, die langen Ausführungen je nach Ziegeltyp bis etwa 135 mm. Dachlattenhöhe, Ziegelgeometrie und statische Auslegung bestimmen die passende Variante.
Neben den Standardausführungen stehen lange Varianten für größere Ziegelüberdeckungen zur Verfügung. Die regulären Haken sind für Überdeckungen bis etwa 95 mm beschrieben, die langen Ausführungen je nach Ziegeltyp bis etwa 135 mm. Dachlattenhöhe, Ziegelgeometrie und statische Auslegung bestimmen die passende Variante.
⚙️ Technische Daten
Bauteil: Dachhaken-Set ZD M12 für Ziegeldächer
Schienen: novotegra C-Schienen als Fall- oder Querschiene
Schiene-Dachhaken: höhenverstellbar bis 35 mm
ZD 30: Dachlatte 24–30 mm; 155 × 126 mm; Höhe 43–49 mm
ZD 40: Dachlatte 31–40 mm; 155 × 126 mm; Höhe 57–63 mm
Standard: 03-000254 / 03-000256; Ziegelüberdeckung bis ca. 95 mm, abhängig vom Ziegeltyp
Lang: 03-001723 / 03-001725; für größere Ziegelüberdeckungen, abhängig vom Ziegeltyp bis ca. 135 mm
Material: Aluminium / V2A
Schienen: novotegra C-Schienen als Fall- oder Querschiene
Schiene-Dachhaken: höhenverstellbar bis 35 mm
ZD 30: Dachlatte 24–30 mm; 155 × 126 mm; Höhe 43–49 mm
ZD 40: Dachlatte 31–40 mm; 155 × 126 mm; Höhe 57–63 mm
Standard: 03-000254 / 03-000256; Ziegelüberdeckung bis ca. 95 mm, abhängig vom Ziegeltyp
Lang: 03-001723 / 03-001725; für größere Ziegelüberdeckungen, abhängig vom Ziegeltyp bis ca. 135 mm
Material: Aluminium / V2A
📦 Lieferumfang
1 × novotegra Dachhaken-Set ZD M12 in der gewählten Ausführung
🔒 Garantie
12 Jahre Herstellergarantie ab Installation gemäß den Garantiebedingungen von novotegra. Nichtmetallische Bauteile ohne Einfluss auf die Tragfähigkeit sind ausgenommen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit dem novotegra Ziegeldachsystem. Die benötigte Profil- oder Bauteilgröße wird über die angebotene Produktvariante gewählt.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wann brauche ich die lange ZD-Ausführung?
Die langen Varianten sind für größere Ziegelüberdeckungen vorgesehen. novotegra nennt je nach Ziegeltyp einen erweiterten Bereich bis etwa 135 mm; die konkrete Ziegelgeometrie muss geprüft werden.
Was unterscheidet ZD 30 und ZD 40?
ZD 30 ist für Dachlatten von 24–30 mm vorgesehen, ZD 40 für 31–40 mm. Die Varianten unterscheiden sich außerdem in der Aufbauhöhe des Hakens.
