novotegra Schienenverbinder C-Schienen
Normaler Preis
€7,49
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
C-Schienen gezielt verlängern:
Der Verbinder führt zwei Abschnitte derselben C-Profilgröße am Längsstoß zusammen, sodass sich die geplante Schienenstrecke aus einzelnen Profilen aufbauen lässt. -
Innenliegende C47-S-Ausführung:

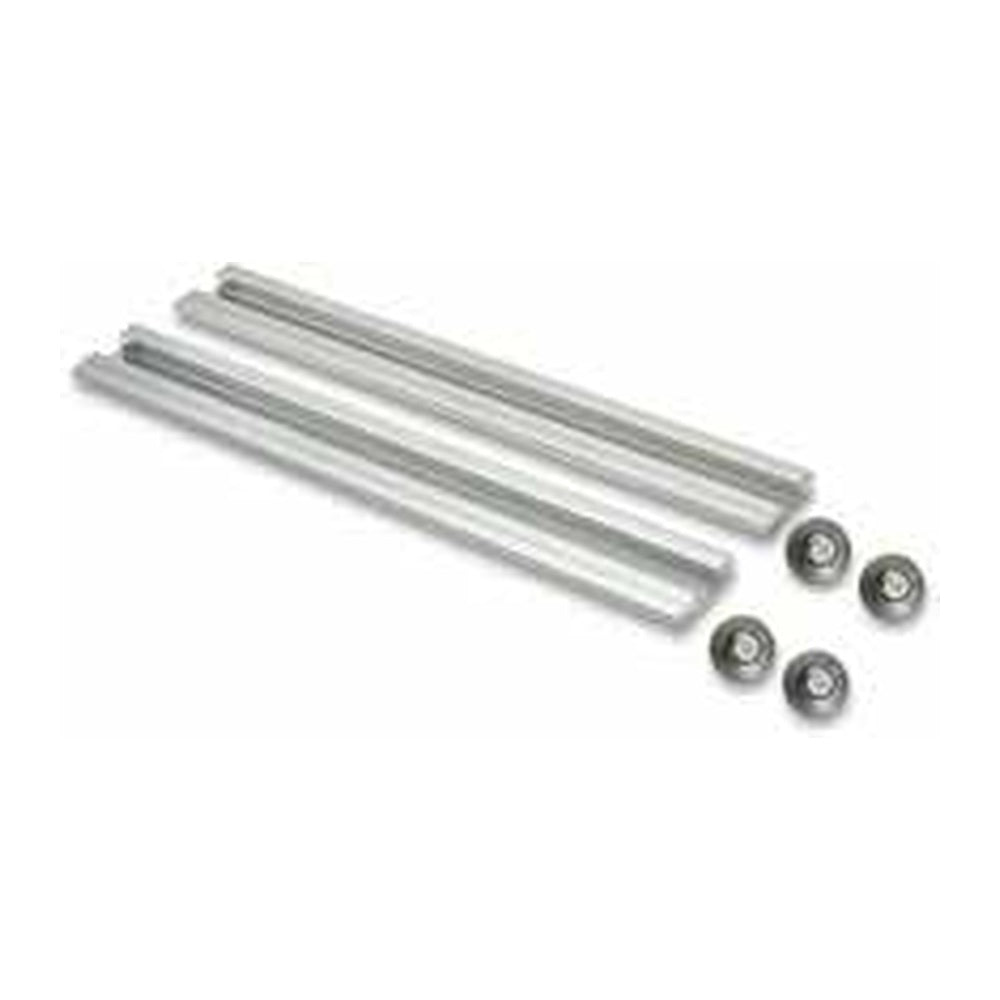

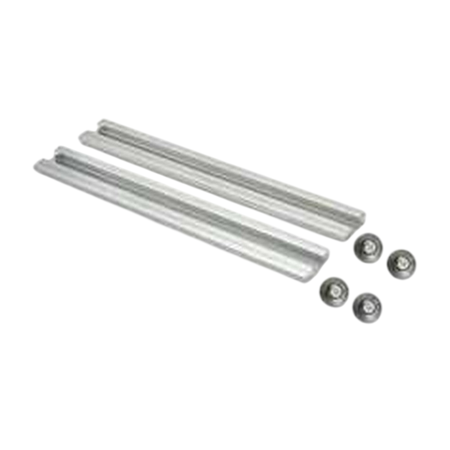

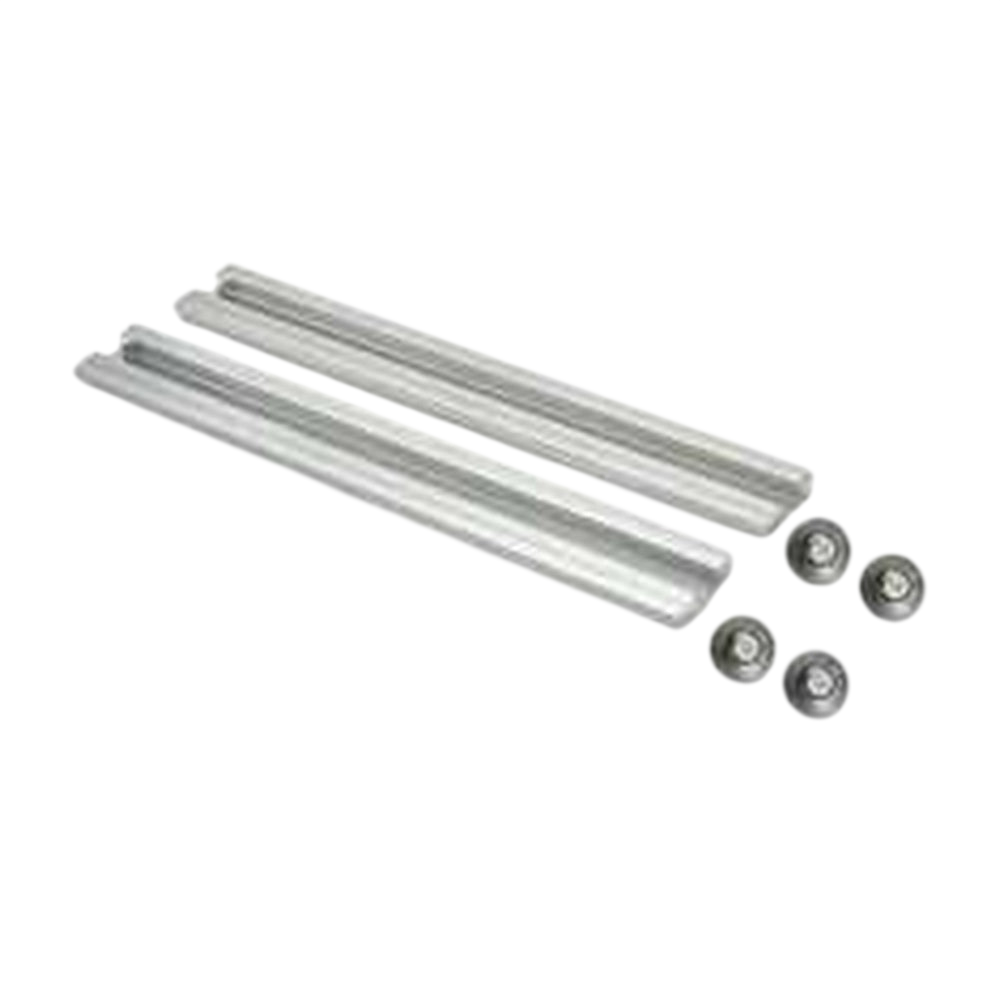

Beim C47 S sitzt das Verbindungsprofil innerhalb der Schiene; die Befestigung erfolgt mit vier Bohrschrauben statt mit dem außenliegenden Schraubanschluss. -
Abgestimmte Verbindungsteile:
Die jeweilige Ausführung wird mit den zugehörigen Befestigungsschrauben geliefert. Dadurch müssen Profil und Schraubanschluss nicht aus Einzelteilen kombiniert werden.
Beschreibung
Die novotegra Schienenverbinder verlängern C-Schienen gleicher Profilgröße an einem geraden Schienenstoß. Für C38, C47, C71 und C95 sind außenliegende Verbinder mit Flachrundschrauben vorgesehen. Die Ausführung C47 S wird dagegen in die Schiene eingeschoben und mit vier Bohrschrauben befestigt. Sie unterscheidet sich damit konstruktiv vom außenliegenden C47-Verbinder.
Entscheidend sind die Profilbezeichnung und das geplante Verbindungsdetail, nicht allein eine ähnliche Schienenhöhe. Länge und Schraubanschluss unterscheiden sich zwischen den angebotenen Ausführungen. Die Verbinder dienen dem normalen Längsstoß; für eine im Montageplan vorgesehene thermische Trennung ist das passende Loslager erforderlich.
Entscheidend sind die Profilbezeichnung und das geplante Verbindungsdetail, nicht allein eine ähnliche Schienenhöhe. Länge und Schraubanschluss unterscheiden sich zwischen den angebotenen Ausführungen. Die Verbinder dienen dem normalen Längsstoß; für eine im Montageplan vorgesehene thermische Trennung ist das passende Loslager erforderlich.
⚙️ Technische Daten
Funktion: Längsverbindung gleichartiger novotegra C-Schienen
C38: außenliegend; Länge 325 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C47: außenliegend; Länge 325 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C71: außenliegend; Länge 490 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C95: außenliegend; Länge 500 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C47 S: innenliegend; Länge 200 mm; 4 Bohrschrauben
Werkstoff: Aluminium und Edelstahl A2
Werkzeug: außenliegende Ausführungen SW 18; C47 S SW 8
Auswahl: Profilgröße und Montageanleitung der betreffenden C-Schiene
C38: außenliegend; Länge 325 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C47: außenliegend; Länge 325 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C71: außenliegend; Länge 490 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C95: außenliegend; Länge 500 mm; 2 Flachrundschrauben mit Sperrzahnmuttern
C47 S: innenliegend; Länge 200 mm; 4 Bohrschrauben
Werkstoff: Aluminium und Edelstahl A2
Werkzeug: außenliegende Ausführungen SW 18; C47 S SW 8
Auswahl: Profilgröße und Montageanleitung der betreffenden C-Schiene
📦 Lieferumfang
Je gewählter Ausführung:
C38, C47, C71 oder C95: 1 × Schienenverbinder mit 2 Flachrundschrauben und 2 Sperrzahnmuttern
C47 S: 1 × innenliegender Schienenverbinder mit 4 Bohrschrauben
C38, C47, C71 oder C95: 1 × Schienenverbinder mit 2 Flachrundschrauben und 2 Sperrzahnmuttern
C47 S: 1 × innenliegender Schienenverbinder mit 4 Bohrschrauben
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für die jeweils gleich bezeichnete novotegra C-Schiene: C38, C47, C71 oder C95. C47 S ist der innenliegende Verbinder für C47; die Montageart unterscheidet sich vom außenliegenden C47-Set.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Worin unterscheiden sich C47 und C47 S?
C47 ist ein außenliegender, 325 mm langer Verbinder mit zwei Flachrundschrauben und Sperrzahnmuttern. C47 S ist 200 mm lang, wird eingeschoben und mit vier Bohrschrauben befestigt.
Kann ein Schienenverbinder auch das Loslager ersetzen?
Nein. Diese Verbinder sind für den normalen Längsstoß vorgesehen. Eine im Schienenplan geforderte thermische Trennung muss mit dem dafür bestimmten Loslager und dessen Montagevorgaben ausgeführt werden.
