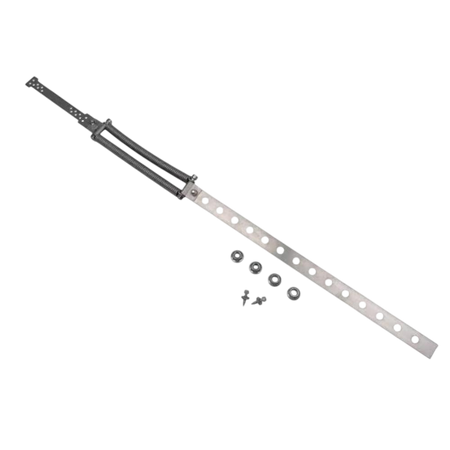

novotegra Lagesicherung-Set mit Feder
Normaler Preis
€33,95
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Federnder Anlagenanschluss:
Die Feder vermindert die Kraftübertragung am vorgesehenen Übergang zwischen Modulfeld und Anker. -
Zwei Gewindeanschlüsse:
Das Set ist für die beschriebenen senkrechten M10- und M12-Ankeranschlüsse ausgelegt. -
Mehrere Anbindungsrichtungen:
Die Zusatzanleitung beschreibt Anschlüsse in und quer zur Schienenrichtung, passend zur jeweiligen Anlagenanordnung.
Beschreibung
Das novotegra Lagesicherungs-Set mit Feder bindet ein Modulfeld der Flachdachsysteme II oder III an einen geeigneten, bauseitig montierten Anker an. Es ist für Ankerplatten mit senkrechtem M10- oder M12-Gewindestab vorgesehen. Die federnde Verbindung reduziert die Kraftübertragung zwischen Modulfeld und Anschlusspunkt.
Das Set wird nicht als einzelne Modul-Abrutschsicherung eingesetzt. Anzahl und Position der Anschlüsse folgen der Anlagenplanung; die Befestigung am Gebäude bleibt eine eigene, auf den Untergrund abgestimmte Aufgabe. Nach der Montage darf das Lagesicherungs-Set keinen Kontakt zur Dacheindeckung haben. Die anschließenden Zugbänder oder Grundschienen werden passend zur vorgesehenen Montagevariante ergänzt.
Das Set wird nicht als einzelne Modul-Abrutschsicherung eingesetzt. Anzahl und Position der Anschlüsse folgen der Anlagenplanung; die Befestigung am Gebäude bleibt eine eigene, auf den Untergrund abgestimmte Aufgabe. Nach der Montage darf das Lagesicherungs-Set keinen Kontakt zur Dacheindeckung haben. Die anschließenden Zugbänder oder Grundschienen werden passend zur vorgesehenen Montagevariante ergänzt.
⚙️ Technische Daten
Bauteil: Lagesicherungs-Set mit Feder
Artikelnummer: 03-001807
Systeme: novotegra Flachdach II und III einschließlich langer Rahmenklemmung
Werkstoffe: Aluminium und Edelstahl
Ankeranschluss: senkrechter Gewindestab M10 oder M12
Abmessungen: 984 × 25 mm
Funktion: Anbindung des Modulfelds an einen geeigneten Gebäudeanker
Montagebedingung: kein Kontakt des Sets zur Dacheindeckung
Anzahl und Position: nach Solar-Planit-Anlagenplanung
Artikelnummer: 03-001807
Systeme: novotegra Flachdach II und III einschließlich langer Rahmenklemmung
Werkstoffe: Aluminium und Edelstahl
Ankeranschluss: senkrechter Gewindestab M10 oder M12
Abmessungen: 984 × 25 mm
Funktion: Anbindung des Modulfelds an einen geeigneten Gebäudeanker
Montagebedingung: kein Kontakt des Sets zur Dacheindeckung
Anzahl und Position: nach Solar-Planit-Anlagenplanung
📦 Lieferumfang
1 × novotegra Lagesicherungs-Set mit Feder
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Enthält das Set bereits den Dachanker?
Der Gebäudeanker ist bauseitig zu montieren und muss für Untergrund und Lasten geeignet sein. Das Lagesicherungs-Set bildet die Verbindung zwischen diesem Anker und dem Modulfeld.
Darf das Set direkt auf der Dachabdichtung aufliegen?
Nein. Die Zusatz-Montageanleitung verlangt, dass das Lagesicherungs-Set nach der Montage keinen Kontakt zur Dacheindeckung hat. Die zulässige Anbindung ist entsprechend auszubilden.
