novotegra Grundschienen 150-30
Normaler Preis
€69,89
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Auflage und Ballastaufnahme:
Das breite Profil trägt den Flachdachaufbau und bietet zugleich Platz für die nach Planung einzubringende Auflast. -
Querentwässerung möglich:
Die QE-Ausführung hält durch ihre abschnittsweise angeordneten Pads einen Wasserweg quer unter der Schiene frei. -
Kabelweg im Profil:
Kabel lassen sich innerhalb der Grundschiene führen und mit dem dafür vorgesehenen optionalen Deckel abdecken.
Beschreibung
Die novotegra Grundschiene 150-30 bildet die Auflage- und Ballastebene der Flachdachsysteme I und II. In Flachdach II nimmt sie die einklickbaren Basisfüße und Modulstützen auf. Ihr offenes Profil bietet außerdem Platz für Ballast und Kabel; ein passender Deckel kann den Kabelweg abdecken.
Die angebotenen Längen von 2,2 und 6 m sind jeweils ohne Beklebung, mit durchgehender 6-mm-PE-Trennlage oder als QE-Ausführung erhältlich. QE besitzt 20 mm hohe, im Abstand von 610 mm angeordnete Pads für die Querentwässerung. Entscheidend sind deshalb nicht nur die Schienenlänge, sondern auch Entwässerungsrichtung und Verträglichkeit mit der konkreten Dachabdichtung.
Die angebotenen Längen von 2,2 und 6 m sind jeweils ohne Beklebung, mit durchgehender 6-mm-PE-Trennlage oder als QE-Ausführung erhältlich. QE besitzt 20 mm hohe, im Abstand von 610 mm angeordnete Pads für die Querentwässerung. Entscheidend sind deshalb nicht nur die Schienenlänge, sondern auch Entwässerungsrichtung und Verträglichkeit mit der konkreten Dachabdichtung.
⚙️ Technische Daten
Bauteil: Grundschiene 150-30
Systeme: novotegra Flachdach I und II
Profilwerkstoff: Aluminium
Profilbreite: 150 mm
Profilhöhe ohne Unterlage: 30 mm
Längen: 2,2 m oder 6 m

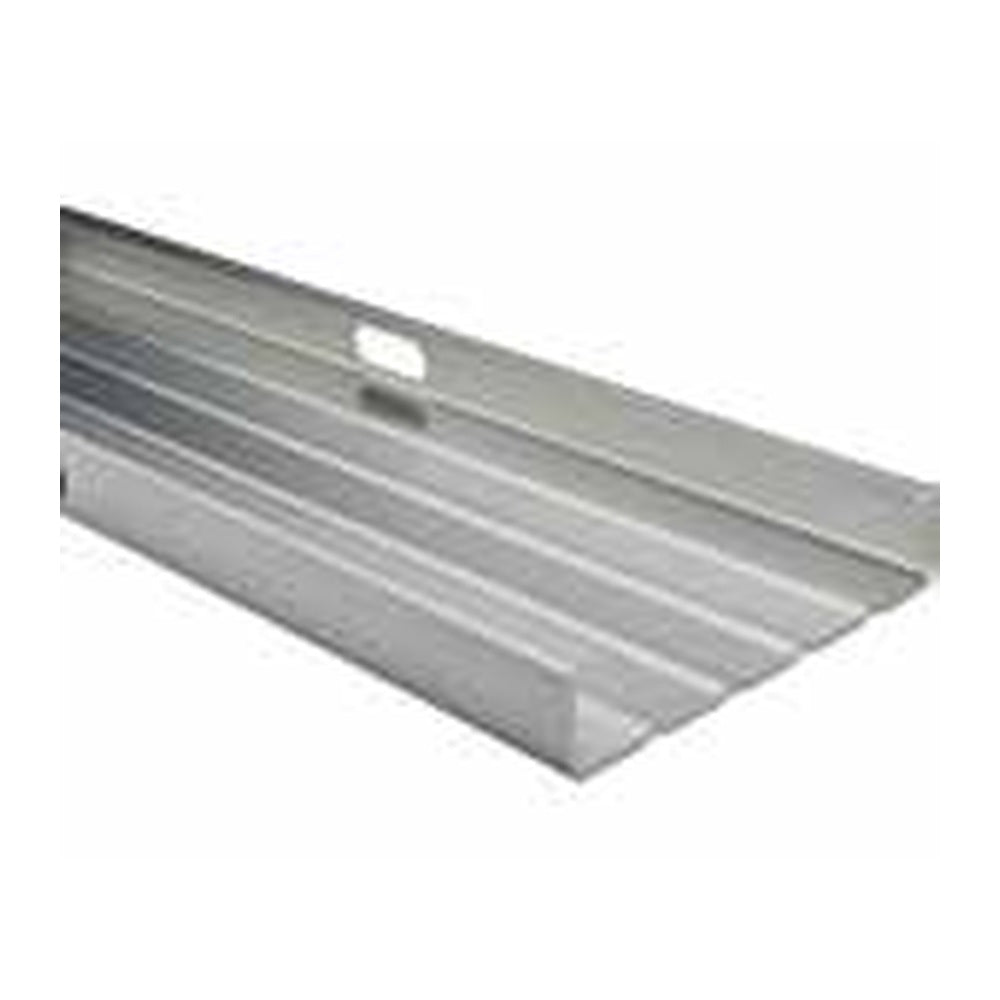

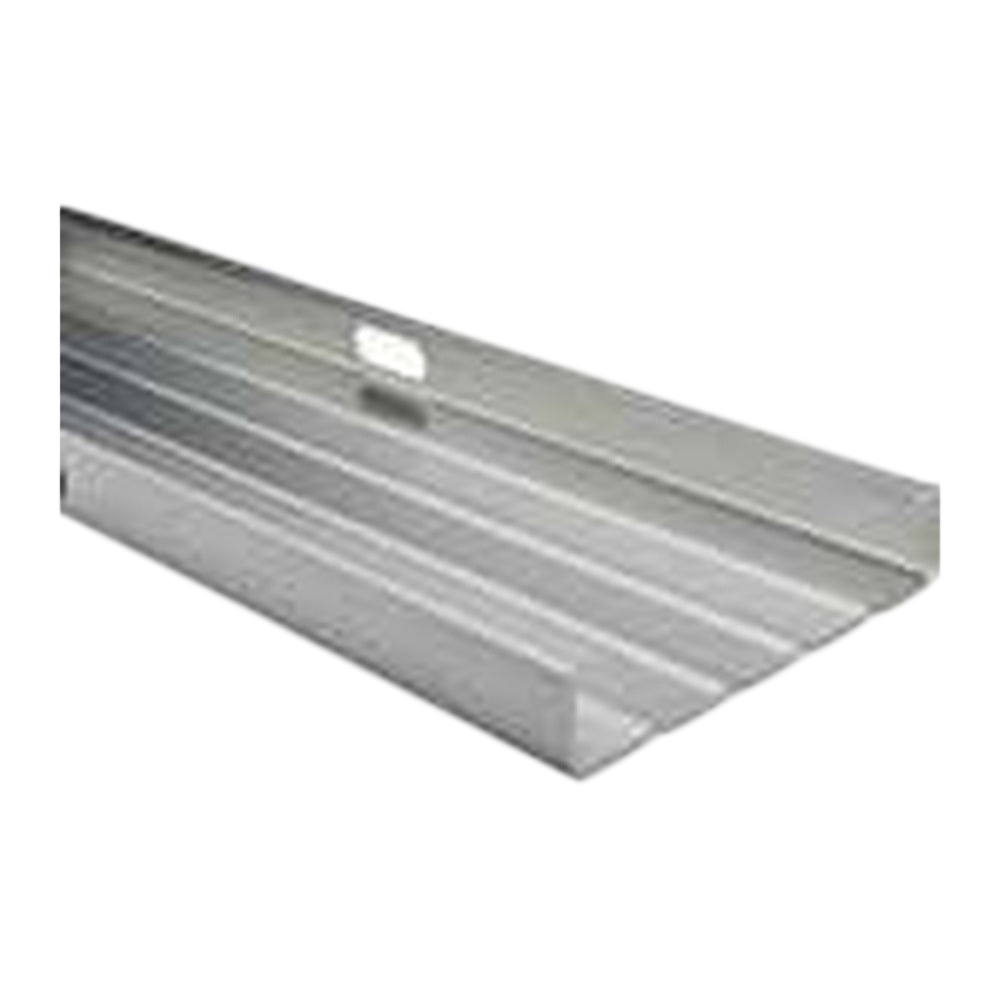

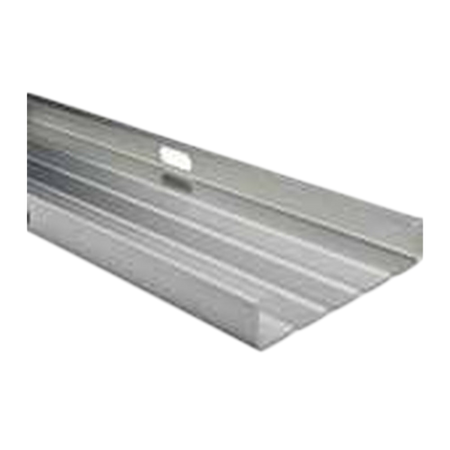

Ohne Beklebung: 03-001407 (2,2 m), 03-000087 (6 m)

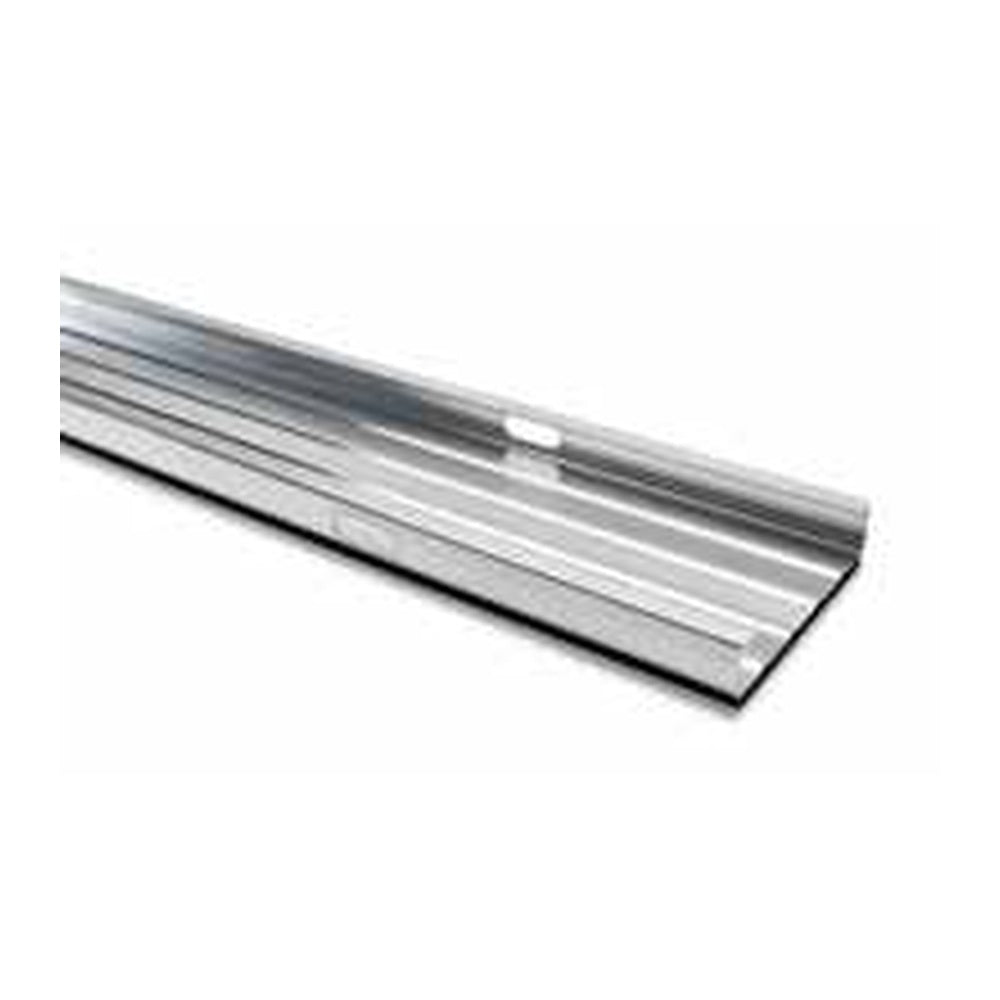

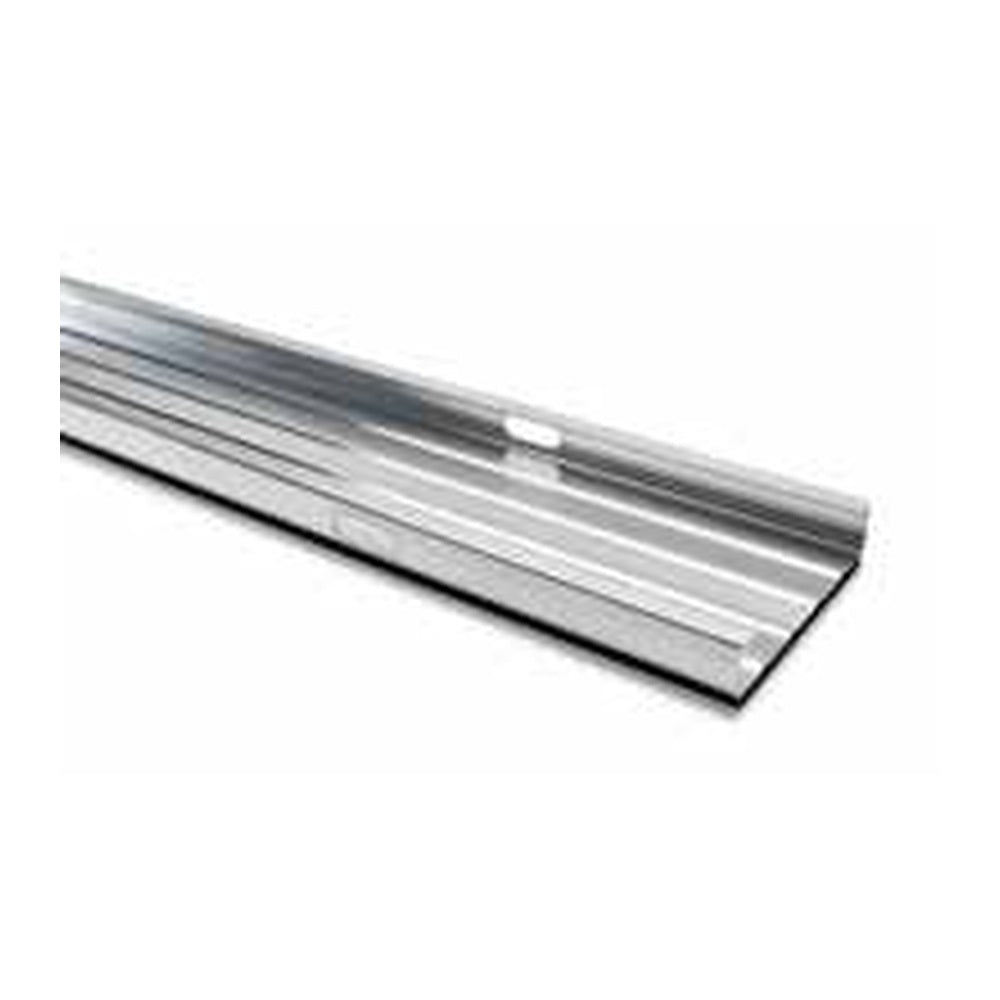

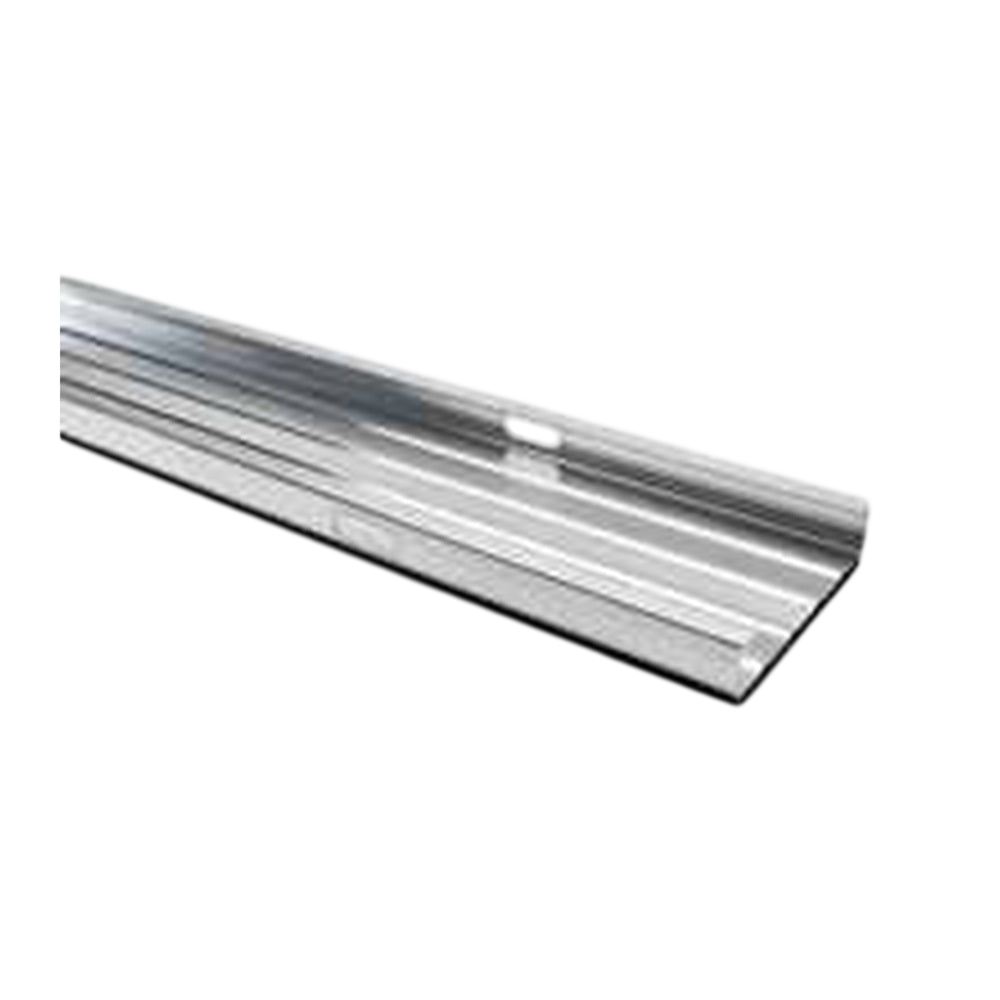

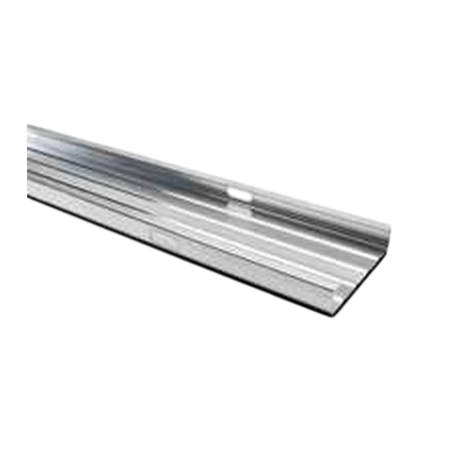

Trennlage 6 mm: 03-001408 (2,2 m), 03-000989 (6 m); durchgehende PE-Unterlage, Gesamthöhe 36 mm

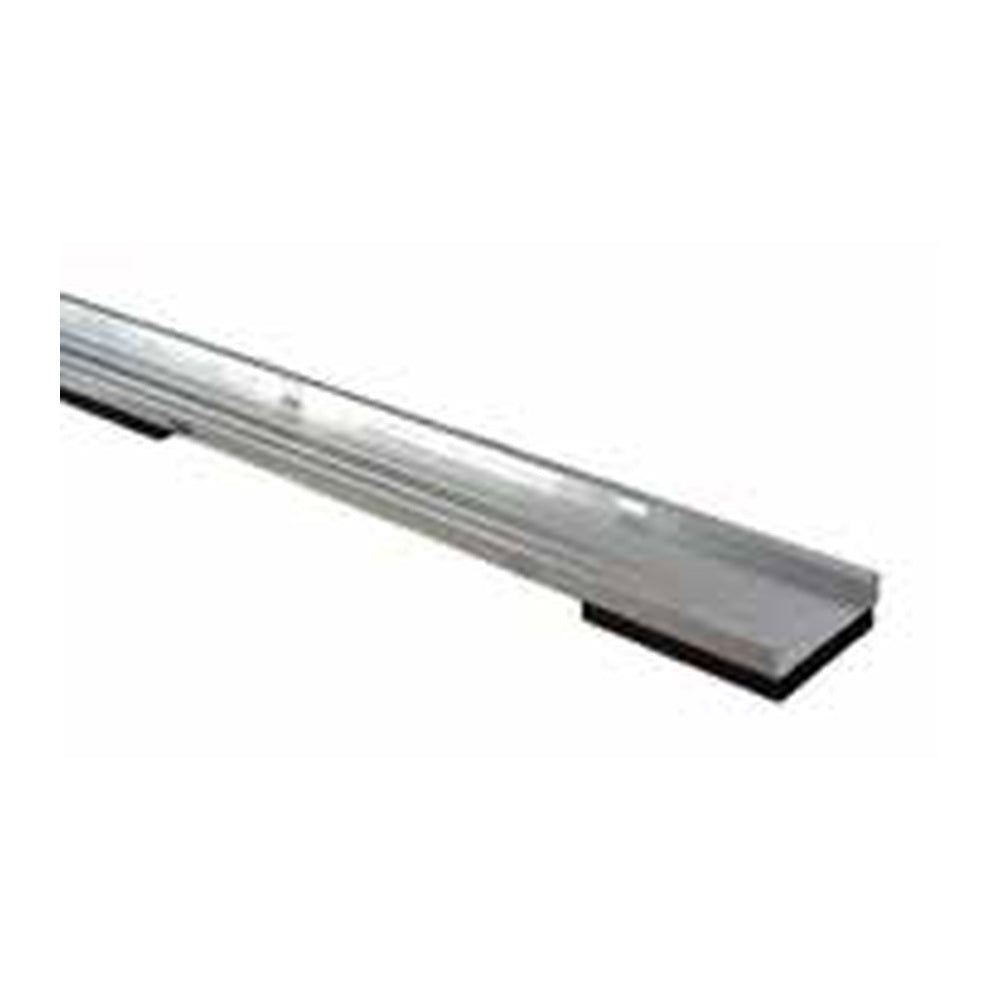

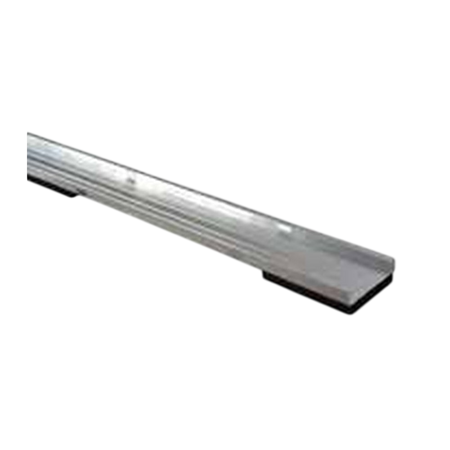

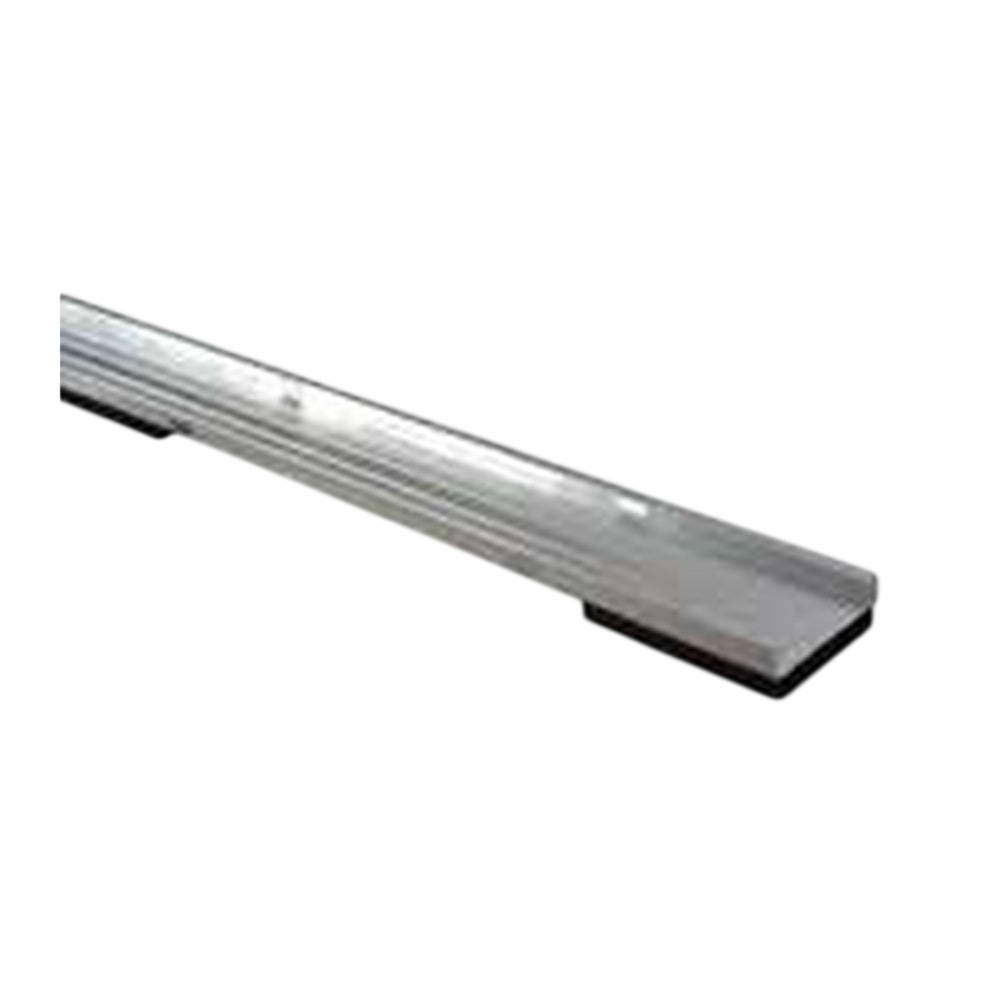

QE: 03-001409 (2,2 m), 03-000879 (6 m); PE-Pads 20 mm, Abstand 610 mm, Gesamthöhe 50 mm
Dachaufbau: Unterlage nach Entwässerungsrichtung und Materialverträglichkeit auswählen
Systeme: novotegra Flachdach I und II
Profilwerkstoff: Aluminium
Profilbreite: 150 mm
Profilhöhe ohne Unterlage: 30 mm
Längen: 2,2 m oder 6 m
Ohne Beklebung: 03-001407 (2,2 m), 03-000087 (6 m)
Trennlage 6 mm: 03-001408 (2,2 m), 03-000989 (6 m); durchgehende PE-Unterlage, Gesamthöhe 36 mm
QE: 03-001409 (2,2 m), 03-000879 (6 m); PE-Pads 20 mm, Abstand 610 mm, Gesamthöhe 50 mm
Dachaufbau: Unterlage nach Entwässerungsrichtung und Materialverträglichkeit auswählen
📦 Lieferumfang
1 × novotegra Grundschiene 150-30 in der gewählten Länge und Unterlagenausführung
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Nichtmetallische Bauteile ohne Einfluss auf die Tragfähigkeit sind ausgenommen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was unterscheidet QE von der durchgehenden Trennlage?
QE besitzt einzelne 20-mm-PE-Pads im Abstand von 610 mm und ist für Schienen quer zur Entwässerungsrichtung vorgesehen. Die durchgehende 6-mm-Trennlage wird bei Schienen parallel zur Entwässerungsrichtung eingesetzt. Die Dachabdichtung muss zum gewählten Materialaufbau passen.
Werden die Module direkt auf der Grundschiene befestigt?
Bei Flachdach II werden zunächst die vorgesehenen Basisfüße und Modulstützen in die Grundschiene eingesetzt. Erst diese Bauteile bilden zusammen mit den passenden Modulklemmen die Modulaufnahme. Die Grundschiene allein ist kein vollständiges Montageset.
