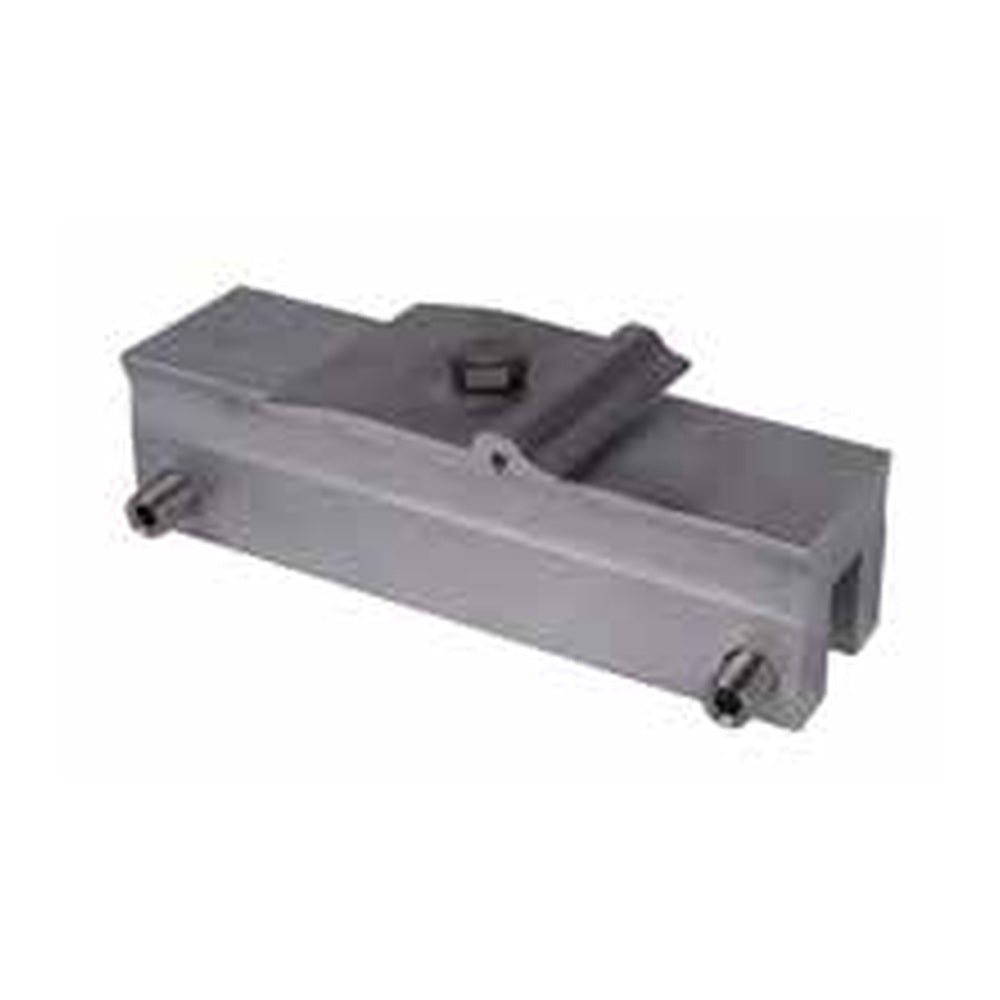

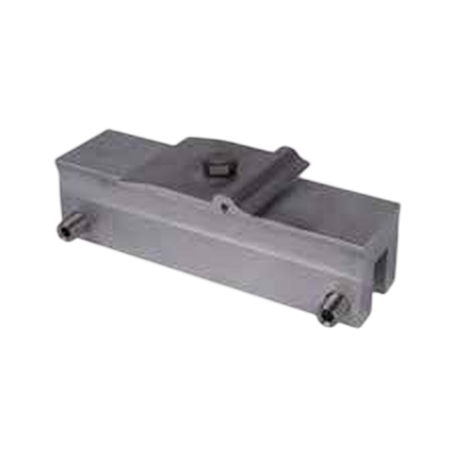

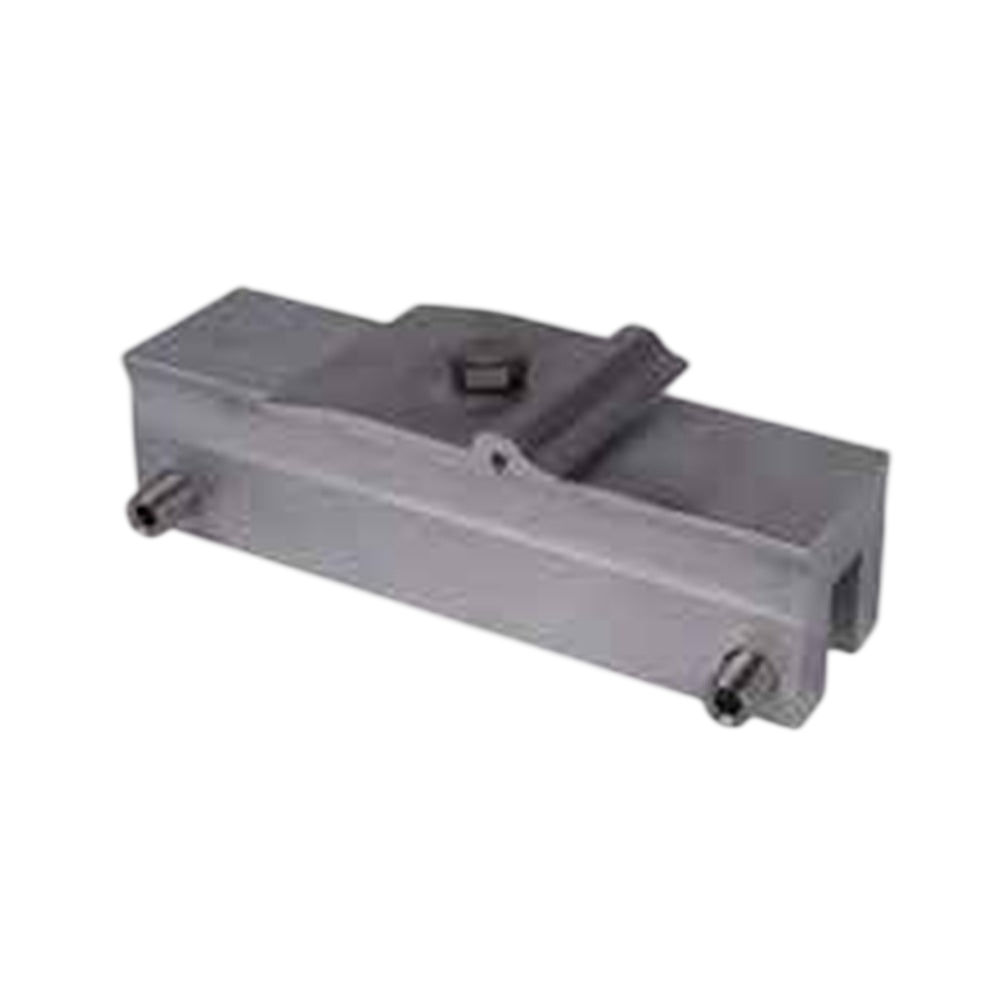

novotegra Snap- und Winkelfalzklemmen
Normaler Preis
€6,55
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Für Snap- und Winkelfalz:
Die Klemmen sind diesen Falzgeometrien zugeordnet und werden nicht pauschal mit Steh- oder Rundfalzklemmen gleichgesetzt. -
C- oder Einlegeschiene wählbar:
Das kurze M8-Set ist für C-Schienen vorgesehen, die 150-mm-ES-Ausführung für den direkten Anschluss von Einlegeschienen. -
Vorkonfektionierter ES-Anschluss:
Die 150-mm-Variante enthält den vorgesehenen Kreuzschienenverbinder für den Einlegeschienenanschluss bereits im Klemmenaufbau.
Beschreibung
Die novotegra Snap-/Winkelfalzklemmen sind für geeignete Snap- und Winkelfalzdächer vorgesehen. Das kurze M8-Set besitzt Maden- und Zylinderkopfschraube sowie eine Sperrzahnmutter SW 18 zur Befestigung von C-Schienen. Die Klemme misst 14 × 30 × 24 mm.
Die 150-mm-Ausführung ES M8 ist mit Kreuzschienenverbinder ES und Sechskantschraube vorkonfektioniert und dient der direkten Befestigung von Einlegeschienen; ihre Abmessungen betragen 14 × 150 × 24 mm. Beide Varianten bestehen aus Aluminium/V2A. Andere Falzformen benötigen die dafür vorgesehene Klemmengeometrie.
Die 150-mm-Ausführung ES M8 ist mit Kreuzschienenverbinder ES und Sechskantschraube vorkonfektioniert und dient der direkten Befestigung von Einlegeschienen; ihre Abmessungen betragen 14 × 150 × 24 mm. Beide Varianten bestehen aus Aluminium/V2A. Andere Falzformen benötigen die dafür vorgesehene Klemmengeometrie.
⚙️ Technische Daten
Bauteil: Falzklemme für Snap- und Winkelfalzdächer
Material: Aluminium / V2A
03-001764: Snap-/Winkelfalzklemmen-Set M8; 14 × 30 × 24 mm; Sperrzahnmutter SW 18 für C-Schienen
03-001765: Snap-/Winkelfalzklemmen-Set 150 ES M8; 14 × 150 × 24 mm; vorkonfektionierter Kreuzschienenverbinder ES zur direkten Befestigung von Einlegeschienen
Madenschrauben-Antrieb: Innensechskant SW 5
Auswahl: Falzgeometrie und Schienensystem gemeinsam prüfen
Material: Aluminium / V2A
03-001764: Snap-/Winkelfalzklemmen-Set M8; 14 × 30 × 24 mm; Sperrzahnmutter SW 18 für C-Schienen
03-001765: Snap-/Winkelfalzklemmen-Set 150 ES M8; 14 × 150 × 24 mm; vorkonfektionierter Kreuzschienenverbinder ES zur direkten Befestigung von Einlegeschienen
Madenschrauben-Antrieb: Innensechskant SW 5
Auswahl: Falzgeometrie und Schienensystem gemeinsam prüfen
📦 Lieferumfang
1 × novotegra Snap-/Winkelfalzklemmen-Set in der gewählten Ausführung
🔒 Garantie
12 Jahre Herstellergarantie ab Installation gemäß den Garantiebedingungen von novotegra. Nichtmetallische Bauteile ohne Einfluss auf die Tragfähigkeit sind ausgenommen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Kompatibel mit dem novotegra Blechfalzdachsystem. Die benötigte Profil- oder Bauteilgröße wird über die angebotene Produktvariante gewählt.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Ausführung passt zu meinem Schienensystem?
Für C-Schienen wird das kurze M8-Set verwendet. Für den direkten Anschluss von Einlegeschienen ist die 150-mm-Ausführung ES M8 vorgesehen.
Kann ich die Klemme auch auf Rund- oder Stehfalz einsetzen?
Nicht pauschal. novotegra führt für Stehfalz, Rundfalz sowie Snap-/Winkelfalz jeweils eigene Klemmen. Die tatsächliche Falzgeometrie muss zur ausgewählten Klemme passen.
