novotegra Verbinder Einlegeschiene
Normaler Preis
€4,68
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Verbindung passend zur Montageart:
Außenliegendes ES-Set und Rundverbinder bedienen unterschiedliche Schienenanschlüsse. So kann der Längsstoß dem tatsächlichen Einlegesystem zugeordnet werden. -
Unauffälliger Stoß im Trapezklammersystem:
Der runde 5-mm-Verbinder sitzt im Schraubkanal der Einlegeschiene und verbindet die Profilenden innerhalb dieser Aufnahme. -
Schwarze Variante für dunkle Schienen:
Das außenliegende ES-Set ist auch schwarz erhältlich und lässt sich damit optisch auf schwarze Einlegeschienen abstimmen.
Beschreibung
Die novotegra ES-Verbinder verlängern Einlegeschienen, unterscheiden sich jedoch nach Montageart. Das normale Schienenverbinder-Set ES sitzt außen am Profil und ist in Aluminium blank oder Schwarz erhältlich. Der runde Verbinder ES 5 × 100 A2 ist dagegen für die direkte Einlegeschienenmontage auf Trapezblech vorgesehen.
Der Rundverbinder wird in den Schraubkanal der benachbarten Schienen eingeschoben; die Schienen benötigen weiterhin ihre vorgesehenen Trapezklammern. Die normalen Verbinder-Sets bilden einen anderen Anschluss. An beiden Bauarten sind die in der Montageanleitung geforderten Schienenabstände und thermischen Bewegungsmöglichkeiten einzuhalten. Schneestopp-Schienen verwenden einen eigenen Verbinder.
Der Rundverbinder wird in den Schraubkanal der benachbarten Schienen eingeschoben; die Schienen benötigen weiterhin ihre vorgesehenen Trapezklammern. Die normalen Verbinder-Sets bilden einen anderen Anschluss. An beiden Bauarten sind die in der Montageanleitung geforderten Schienenabstände und thermischen Bewegungsmöglichkeiten einzuhalten. Schneestopp-Schienen verwenden einen eigenen Verbinder.
⚙️ Technische Daten
Funktion: Längsverbindung von novotegra Einlegeschienen

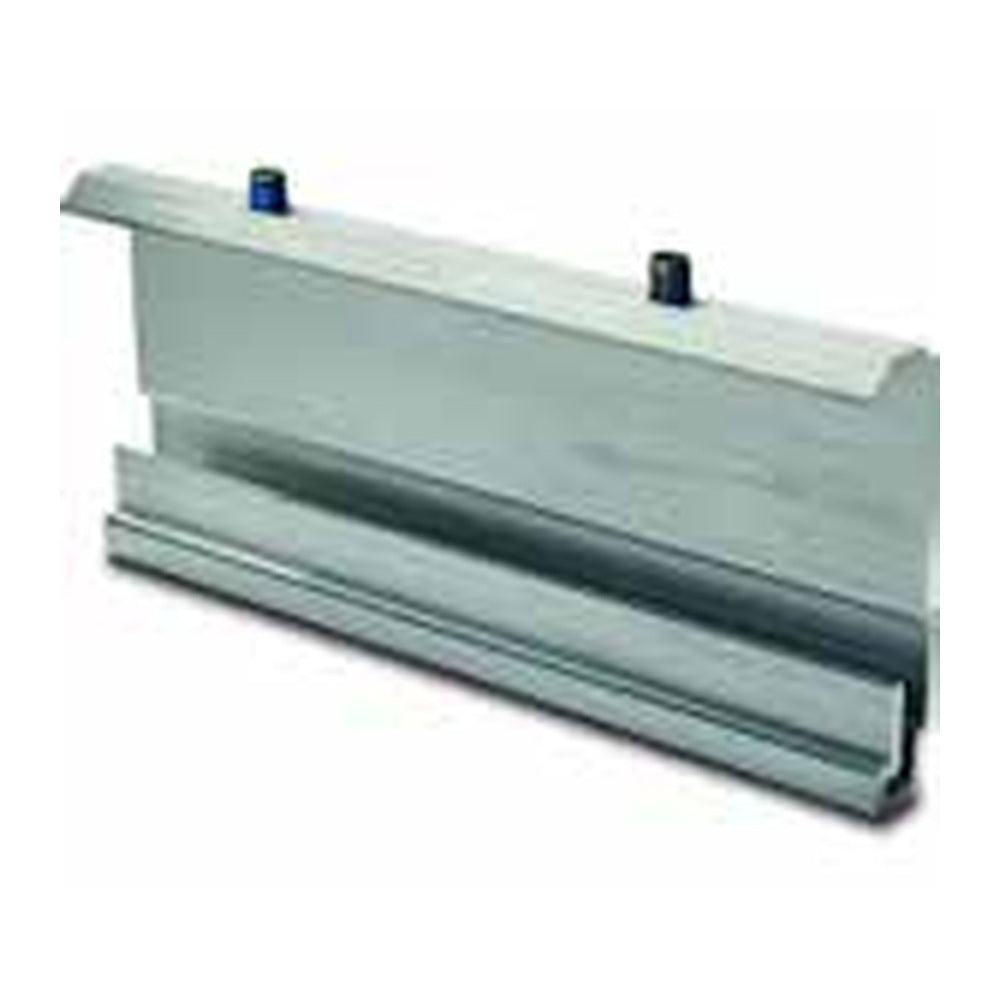

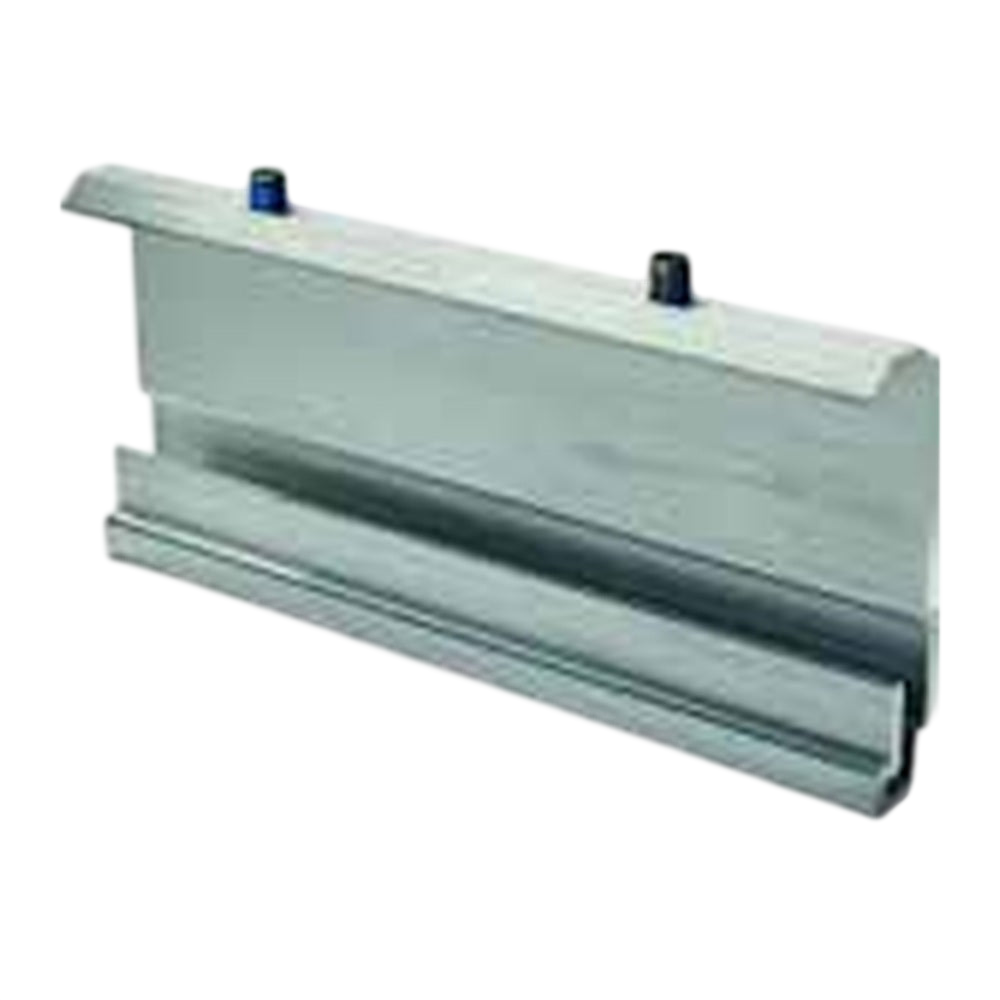

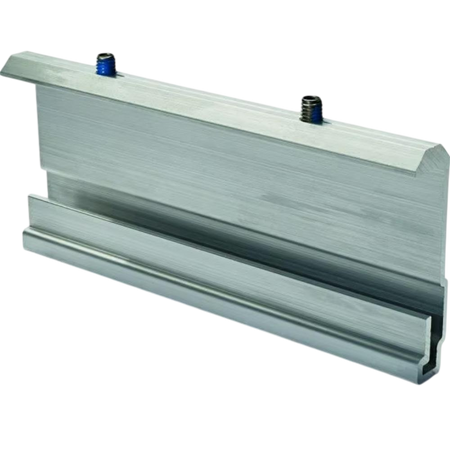

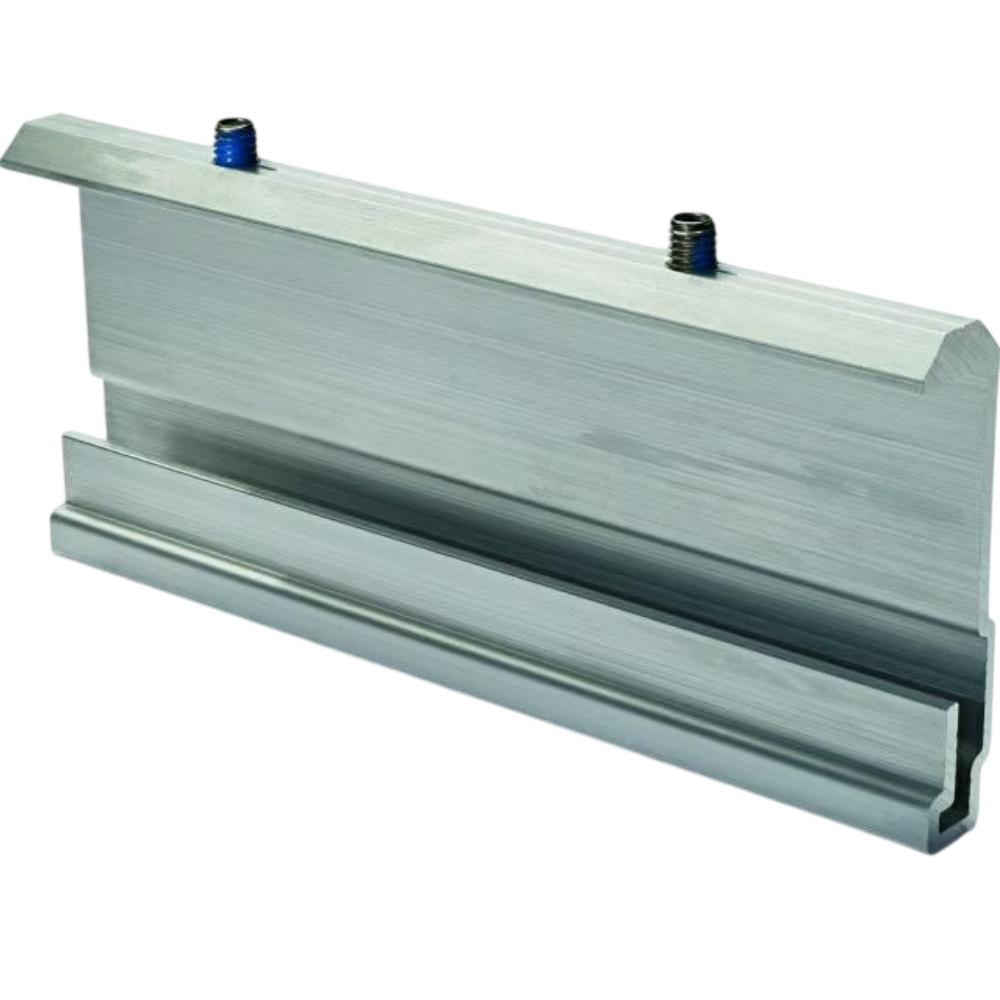

Schienenverbinder-Set ES: außenliegend; Länge 150 mm; Querschnitt 65 × 18 mm; blank

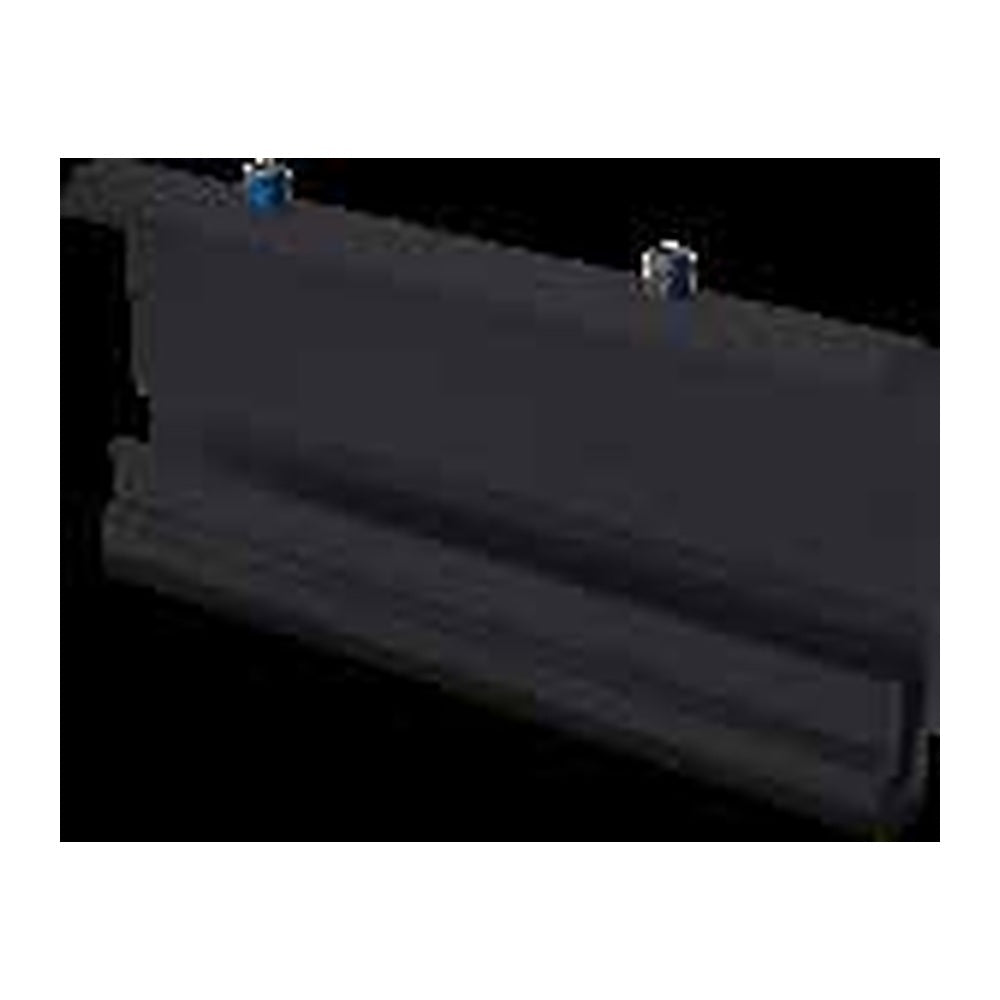

Schienenverbinder-Set ES Schwarz: gleiche Abmessungen; schwarze Oberfläche
Werkstoff der außenliegenden ES-Sets: Aluminium und Edelstahl A2
Werkzeug der außenliegenden ES-Sets: Innensechskant 3 mm

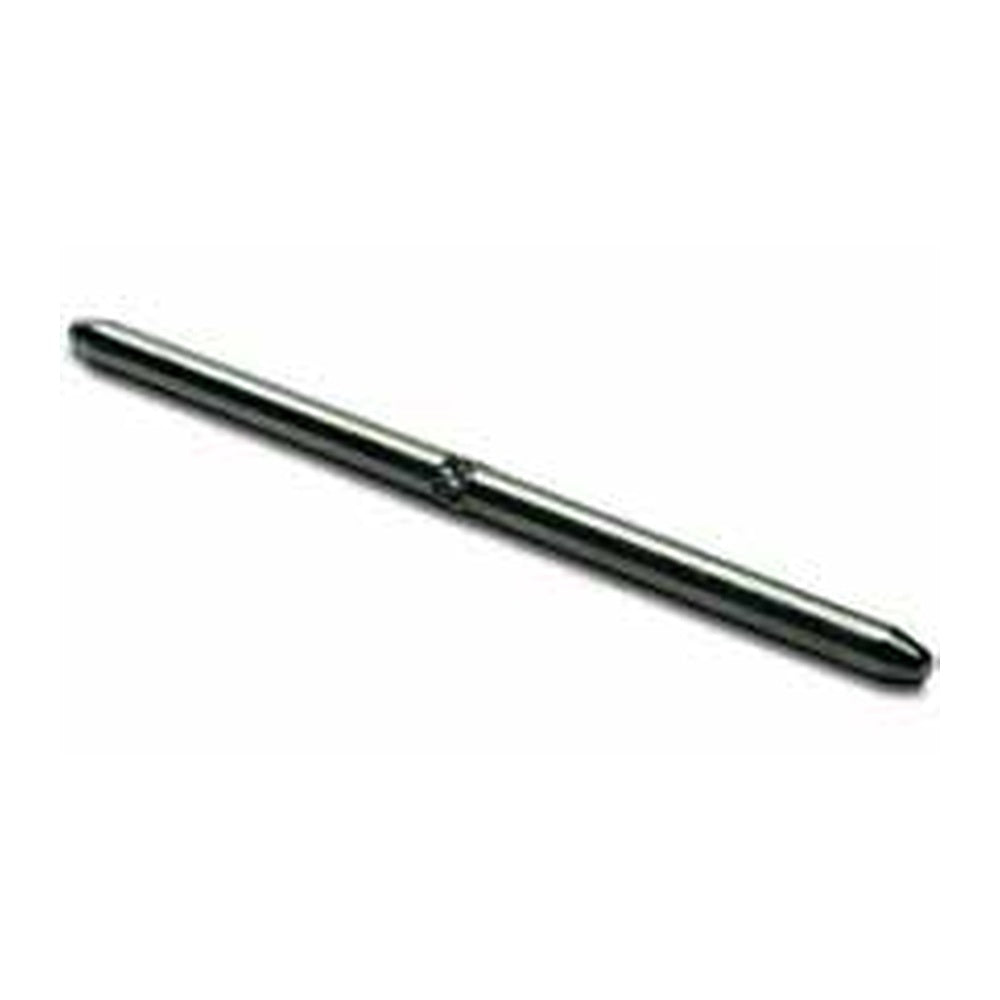

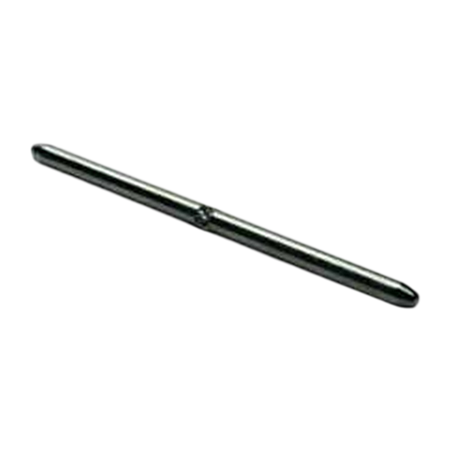

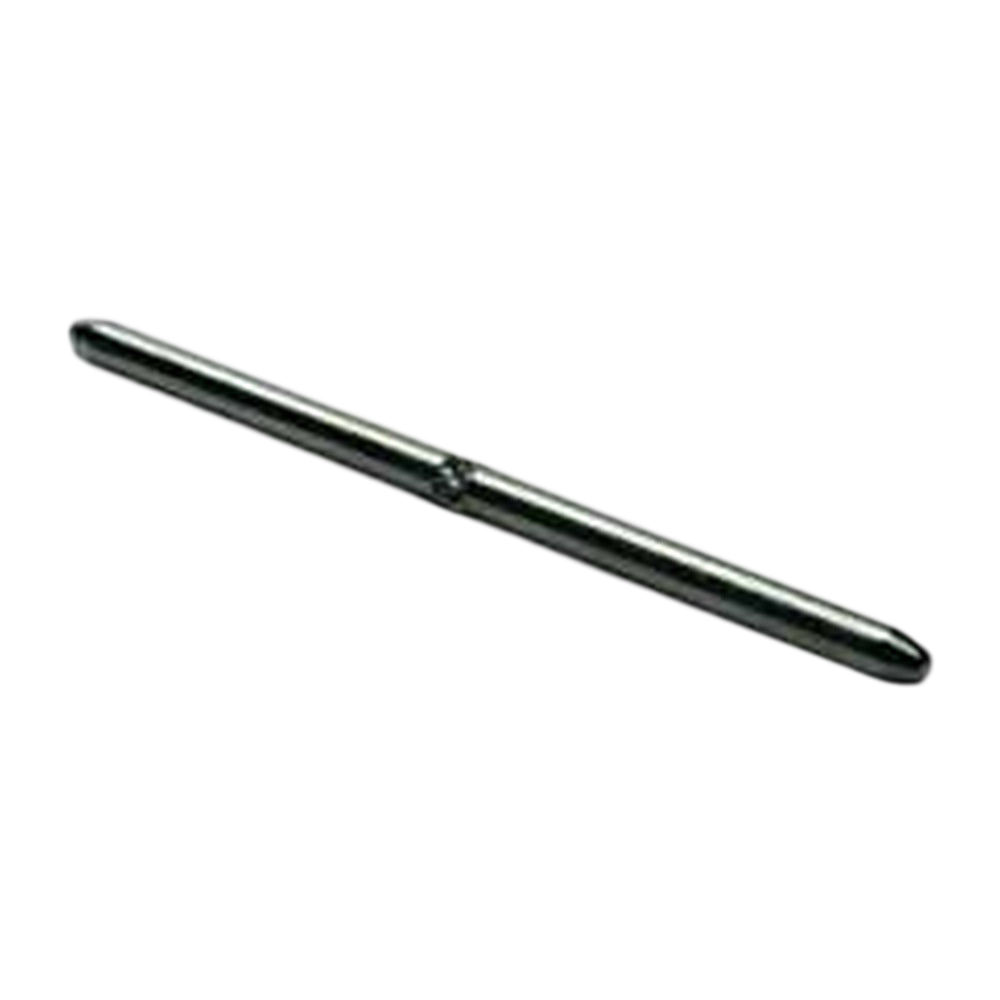

ES 5 × 100 A2: Rundverbinder; Durchmesser 5 mm; Länge 100 mm
Einsatz des Rundverbinders: direktes Trapezblech-Einlegesystem mit Trapezklammern
Schienenstoß: thermische Abstände und Befestigung nach Montageanleitung
Schneestopp-Schienen: separate Verbinderausführung erforderlich
Schienenverbinder-Set ES: außenliegend; Länge 150 mm; Querschnitt 65 × 18 mm; blank
Schienenverbinder-Set ES Schwarz: gleiche Abmessungen; schwarze Oberfläche
Werkstoff der außenliegenden ES-Sets: Aluminium und Edelstahl A2
Werkzeug der außenliegenden ES-Sets: Innensechskant 3 mm
ES 5 × 100 A2: Rundverbinder; Durchmesser 5 mm; Länge 100 mm
Einsatz des Rundverbinders: direktes Trapezblech-Einlegesystem mit Trapezklammern
Schienenstoß: thermische Abstände und Befestigung nach Montageanleitung
Schneestopp-Schienen: separate Verbinderausführung erforderlich
📦 Lieferumfang
Je gewählter Ausführung:
1 × Schienenverbinder-Set ES, blank oder schwarz
oder 1 × Rundverbinder ES 5 × 100 A2
1 × Schienenverbinder-Set ES, blank oder schwarz
oder 1 × Rundverbinder ES 5 × 100 A2
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
ES-Sets für den vorgesehenen Längsstoß normaler Einlegeschienen und der evo-Schienen nach Systemanleitung. ES 5 × 100 A2 gehört zum direkten Trapezklammer-Einlegesystem. Schneestopp benötigt einen eigenen Verbinder.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wann wird der runde Verbinder ES 5 × 100 A2 eingesetzt?
Er gehört zum direkten Einlegeschienensystem auf Trapezblech mit Trapezklammern. Der Verbinder wird in den Schraubkanal der Schienenenden geschoben; er ersetzt die erforderliche Befestigung beider Schienen nicht.
Braucht der Schienenstoß einen Abstand?
Ja, der Längsstoß muss die thermische Bewegung nach der jeweiligen Montageanleitung ermöglichen. Das starre Zusammenschieben beliebig langer Schienenstränge ohne vorgesehene Abstände ist kein zulässiger Ersatz für dieses Verbindungsdetail.
