novotegra Verbinder Grundschiene 150-30
Normaler Preis
€5,97
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Gerader Stoß ohne Außenlasche:
Der I-Verbinder liegt im Profil und hält den Anschlussbereich der Grundschiene außen frei. -
First und Kehle überbrücken:
Die G/K-Ausführung bildet den vorgesehenen Übergang zwischen Dachflächen mit 2–5° Neigung.
Beschreibung
Die novotegra Verbinder-Sets koppeln Grundschienen 150-30 innerhalb der Flachdach-Unterkonstruktion. Die Ausführung I stellt einen geraden, innenliegenden Schienenstoß her. Das Set G/K 3° ist dagegen für den Übergang über First oder Kehle bei Dachneigungen von 2–5° vorgesehen.
Damit entscheidet die Geometrie des Dachs über die Auswahl, nicht allein der gemeinsame Schienentyp. Die Winkelangabe beim G/K-Verbinder bezeichnet keine Modulaufständerung. Beide Ausführungen werden nach ihrem vorgesehenen Anschluss montiert; für eine thermische Dehnungsstelle ist das gesonderte Loslager zu verwenden. Ein gerader Verbinder oder First-/Kehlverbinder ersetzt dessen bewegliche Funktion nicht.
Damit entscheidet die Geometrie des Dachs über die Auswahl, nicht allein der gemeinsame Schienentyp. Die Winkelangabe beim G/K-Verbinder bezeichnet keine Modulaufständerung. Beide Ausführungen werden nach ihrem vorgesehenen Anschluss montiert; für eine thermische Dehnungsstelle ist das gesonderte Loslager zu verwenden. Ein gerader Verbinder oder First-/Kehlverbinder ersetzt dessen bewegliche Funktion nicht.
⚙️ Technische Daten
Bauteil: Verbinder-Set für Grundschiene 150-30
Werkstoff: Aluminium

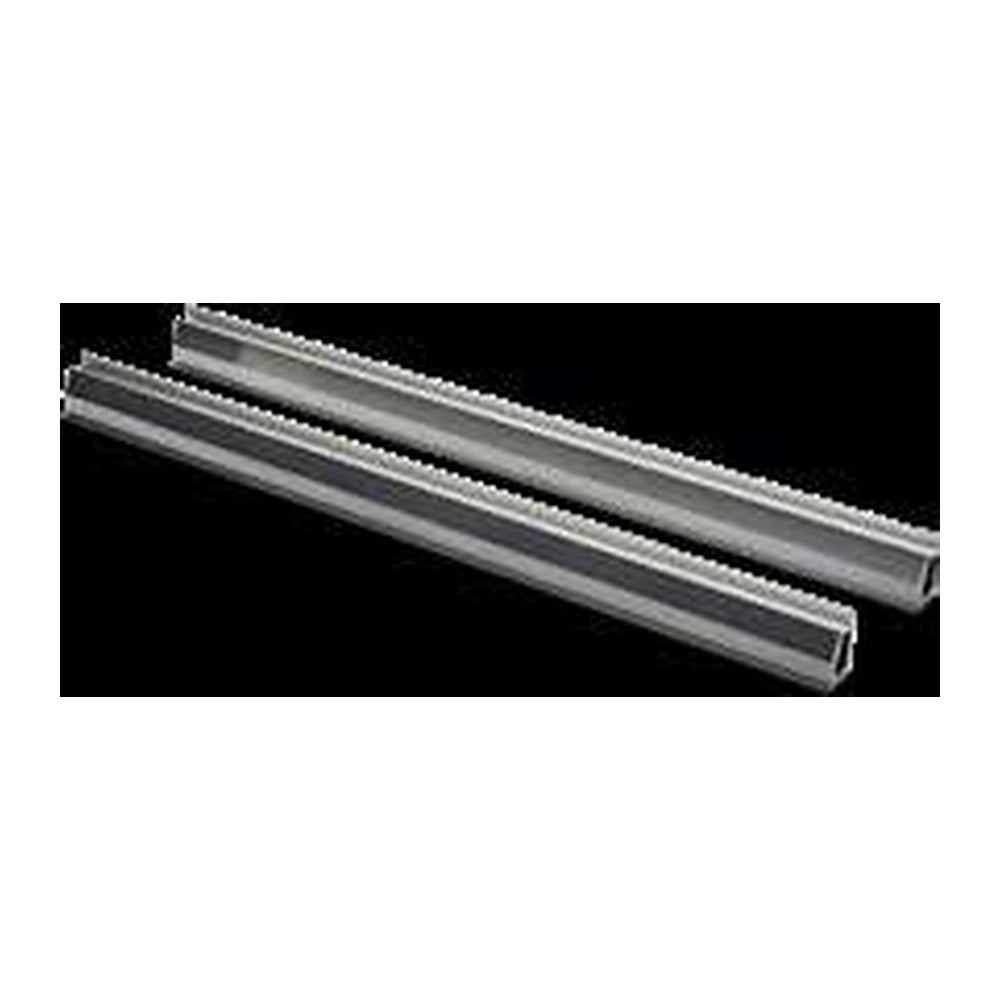

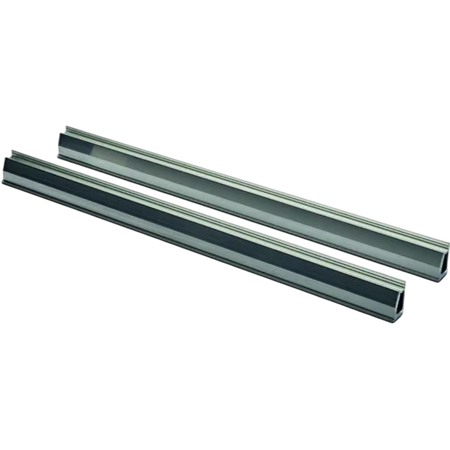

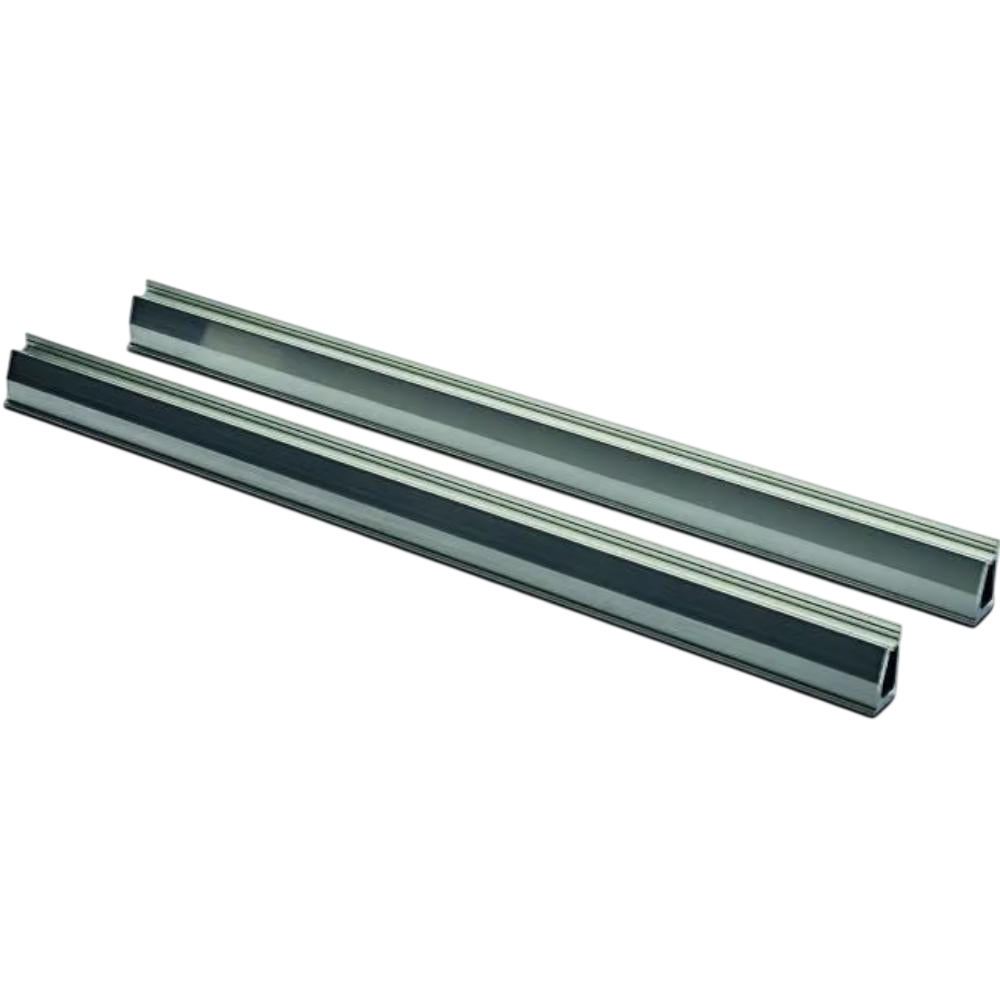

I, 03-000370: gerader innenliegender Verbinder; Länge 380 mm, Profilmaße 16 × 26 mm

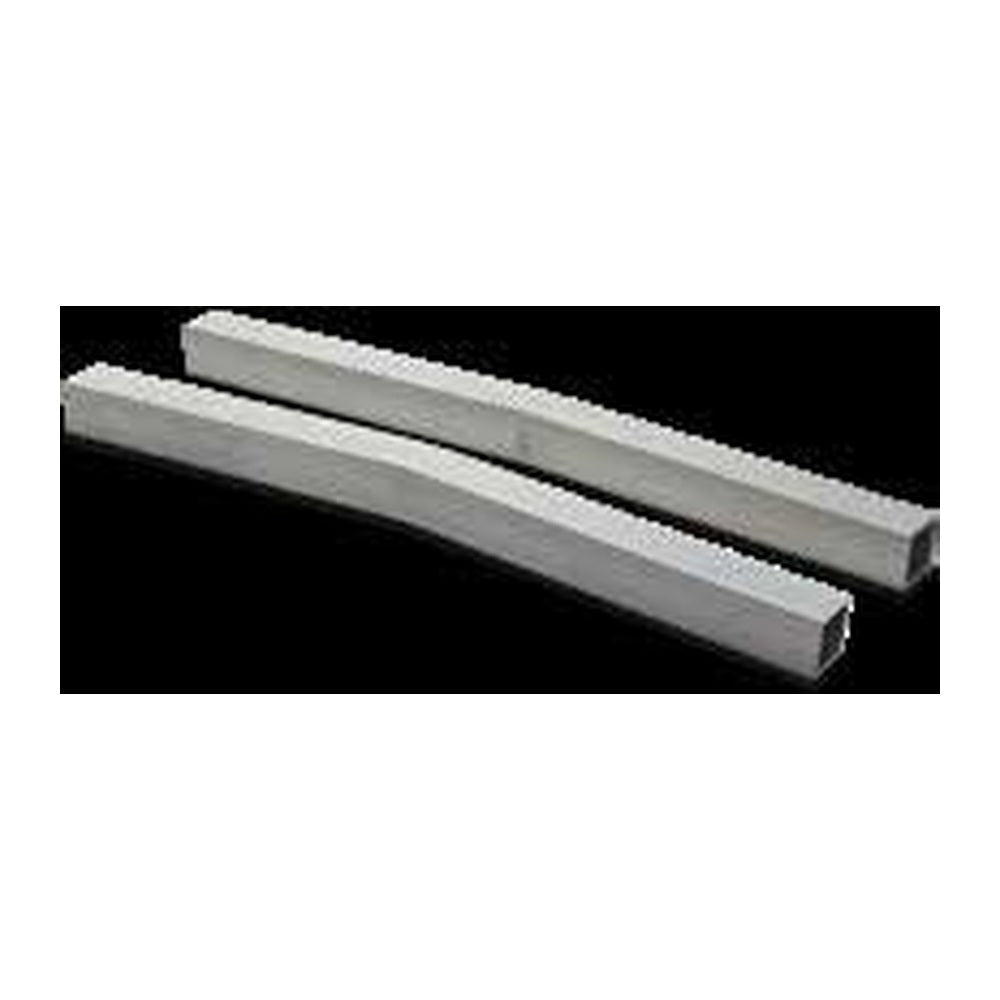

G/K 3°, 03-000161: First-/Kehlverbinder für Dachneigungen von 2–5°
Systemanschluss: novotegra Grundschiene 150-30
Thermische Trennung: gesondertes Loslager nach Montageanleitung
Werkstoff: Aluminium
I, 03-000370: gerader innenliegender Verbinder; Länge 380 mm, Profilmaße 16 × 26 mm
G/K 3°, 03-000161: First-/Kehlverbinder für Dachneigungen von 2–5°
Systemanschluss: novotegra Grundschiene 150-30
Thermische Trennung: gesondertes Loslager nach Montageanleitung
📦 Lieferumfang
1 × novotegra Verbinder-Set Grundschiene 150-30 in der gewählten Ausführung I oder G/K 3°
🔒 Garantie
12 Jahre Herstellergarantie ab Installation für Endkunden bei Eigenbedarf, vorbehaltlich der Garantiebedingungen. Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für novotegra Grundschiene 150-30. I: gerader Schienenstoß. G/K 3°: First-/Kehlübergang bei 2–5° Dachneigung. Beide sind von einem thermisch beweglichen Loslager zu unterscheiden.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Wofür steht die Ausführung G/K 3°?
Sie ist als First-/Kehlverbinder für Grundschiene 150-30 auf Dächern mit 2–5° Neigung vorgesehen. Die Winkelangabe beschreibt nicht die Neigung der Solarmodule.
Kann das Verbinder-Set ein Loslager ersetzen?
Nein. Die hier angebotenen Sets bilden den geraden beziehungsweise abgewinkelten Anschluss. Eine geplante thermische Dehnungsstelle benötigt das dafür vorgesehene Loslager.
