Otto Lehmann Modulhalter – Erlus E 58 / S

Auf Anfrage

Lieferzeit nach Anfrage

SKU: 7018

€32,00

inkl. 0 % MwSt. § 12 Abs. 3 UStG

Spare 1,5 % bei Zahlung per Banküberweisung

Farbe

Ziegelrot Anthrazit

⚠️ Mehrwertsteuer-Auswahl

Bitte wähle die für deine Bestellung zutreffende Option.

Lieferung in Deutschland mit 0 % MwSt. gemäß § 12 Abs. 3 UStG
Lieferung in Deutschland mit regulärer Mehrwertsteuer
Lieferung ins Ausland

PV-Anlage konfigurieren Module, Wechselrichter und Speicher passend zusammenstellen.

Passendes Produkt finden Nach Produkttyp, Leistung und Hersteller gezielt filtern.

Produktvorteile

Dachziegelspezifische Geometrie:
Die Ausführung ist auf die Dachdeckung Erlus E 58 / S abgestimmt und erleichtert eine definierte Befestigungsebene für die PV-Unterkonstruktion.
Mechanisch belastbar:
Der Typ 7300 ist für Druck-, Schub- und Windsogbelastungen geprüft; die Werte können in die projektspezifische Auslegung einfließen.
Mit novotegra top-fix kombinierbar:
Für die Verbindung mit dem novotegra top-fix System liegt eine Hersteller-Kompatibilitätsbestätigung vor.

Beschreibung

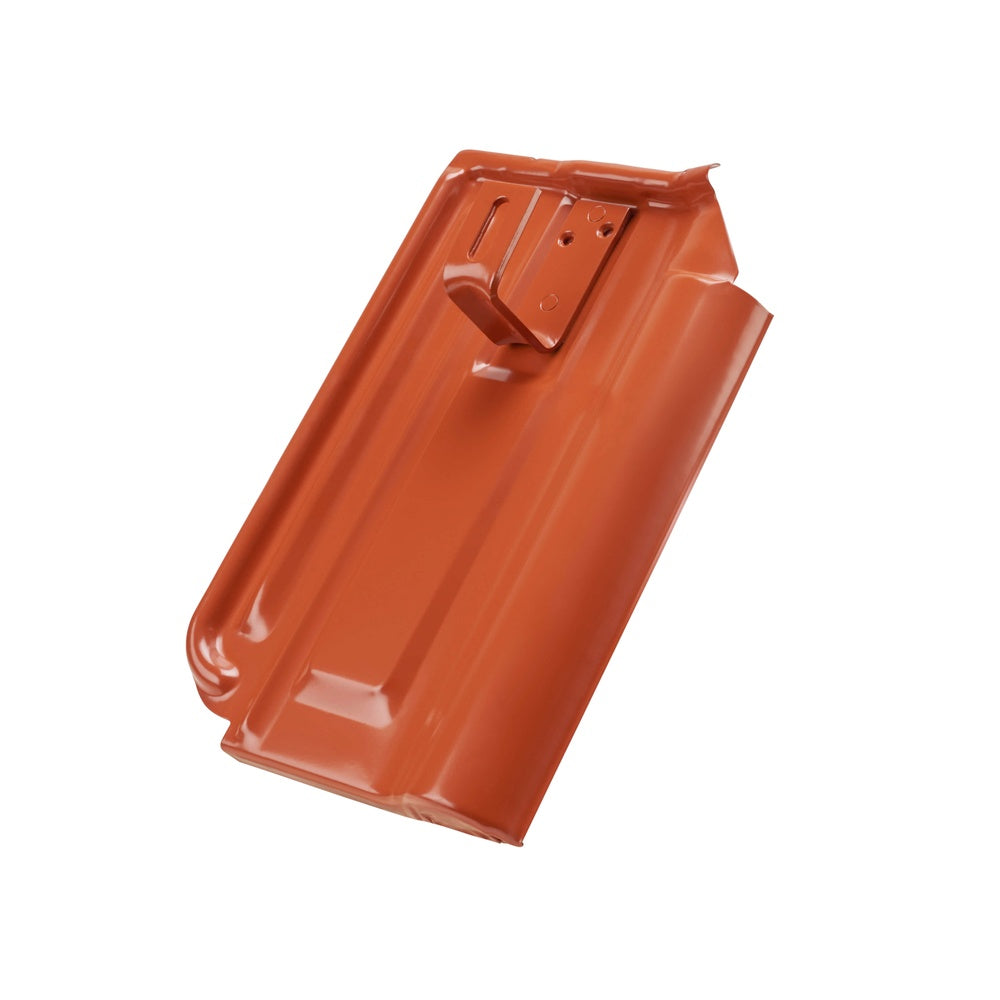

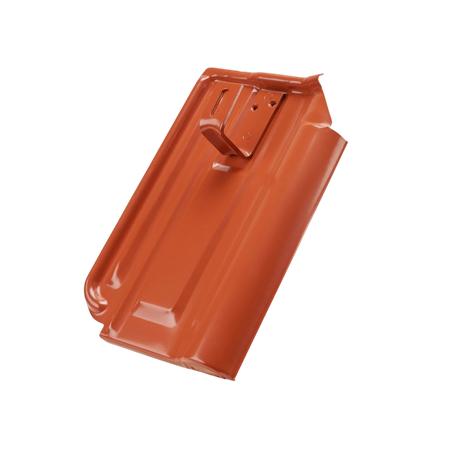

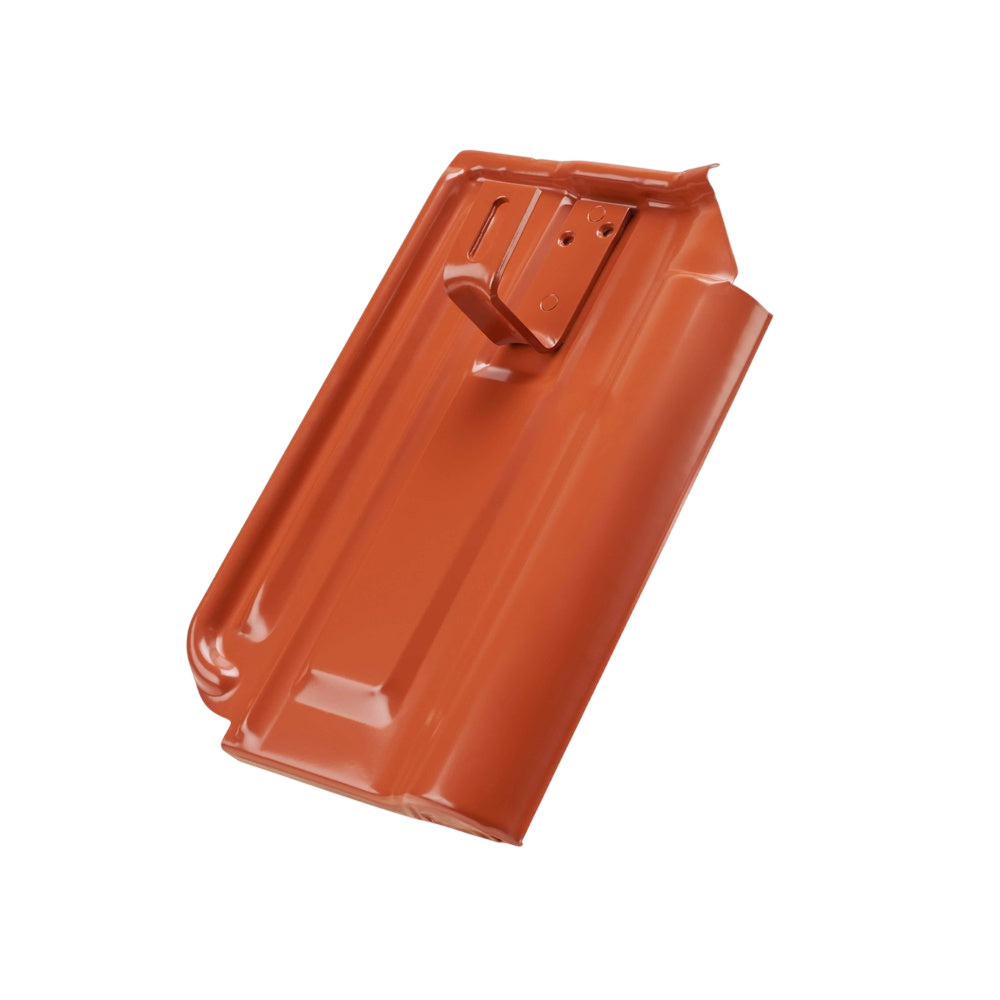

Der Otto Lehmann Aufdach-Modulhalter Typ 7300 für Erlus E 58 / S verbindet eine zur Dachdeckung passende Metalldachplatte mit der Befestigungsebene für die PV-Unterkonstruktion. Dadurch kann die Befestigung an der vorgesehenen Position erfolgen, ohne einen üblichen Dachziegel als tragendes Befestigungselement zu verwenden.

Der Modulhalter besteht laut Produktdatenblatt aus Stahlblech mit 0,8 mm Blechdicke und einer 400 mm langen Lattungsschiene. Je nach Ausführung ist die Oberfläche verzinkt beziehungsweise verzinkt und pulverbeschichtet.

Für den Typ 7300 nennt der Hersteller Bemessungs-/Prüfwerte von 3,80 kN auf Druck, 1,48 kN in Schubrichtung und 2,43 kN für Windsog. Die konkrete Anzahl und Anordnung der Halter muss dennoch projektspezifisch für Dachaufbau, Unterkonstruktion sowie Wind- und Schneelasten ausgelegt werden.

Für den Otto Lehmann Modulhalter Typ 7300 liegt eine Hersteller-Kompatibilitätsbestätigung mit dem novotegra top-fix System vor. Die jeweilige Dachziegel-/Dachpfannen-Ausführung muss exakt zur vorhandenen Dachdeckung passen.

⚙️ Technische Daten

Produkttyp: Aufdach-Modulhalter Typ 7300
Dachdeckung: Erlus E 58 / S
Material: Stahl
Blechdicke: 0,8 mm
Lattungsschiene: 400 mm
Oberfläche: verzinkt bzw. verzinkt und pulverbeschichtet, abhängig von der Ausführung
Prüfwert Druck: 3,80 kN
Prüfwert Schubrichtung: 1,48 kN
Prüfwert Windsog: 2,43 kN
Artikelnummern: 03-010144, 03-010153
Farbausführungen: Ziegelrot, Anthrazit

📦 Lieferumfang

1 × Otto Lehmann Aufdach-Modulhalter Typ 7300 in der gewählten Ausführung, einschließlich der zur jeweiligen Artikelnummer gehörenden Metalldachplatte und Befestigungskomponenten gemäß Herstellerumfang.

🔌 Kompatibel mit

Für die Dachdeckung Erlus E 58 / S. Der Typ 7300 ist herstellerseitig für die Kombination mit dem novotegra top-fix System bestätigt. Dachdeckung, Untergrund, Befestigung und statische Auslegung müssen zum konkreten Projekt passen.

Downloads

👤

Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen

⭐

Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung

🌍

Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage

🤝

Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Für welche Dachdeckung ist dieser Modulhalter vorgesehen?

Diese Produktfamilie ist für Erlus E 58 / S vorgesehen. Vor der Montage muss die vorhandene Dachdeckung eindeutig mit der vorgesehenen Ausführung abgeglichen werden.

Ist der Modulhalter mit novotegra kompatibel?

Ja. Für den Otto Lehmann Aufdach-Modulhalter Typ 7300 liegt eine Hersteller-Kompatibilitätsbestätigung mit dem novotegra top-fix System vor.

Welche Belastungswerte nennt der Hersteller?

Für Typ 7300 werden 3,80 kN auf Druck, 1,48 kN in Schubrichtung und 2,43 kN für Windsog angegeben. Die projektspezifische statische Auslegung bleibt erforderlich.

Muss die passende Farbe gewählt werden?

Die Farbe betrifft die sichtbare beziehungsweise beschichtete Ausführung. Vorrangig muss die Geometrie des Modulhalters zur vorhandenen Dachdeckung passen.

👤
