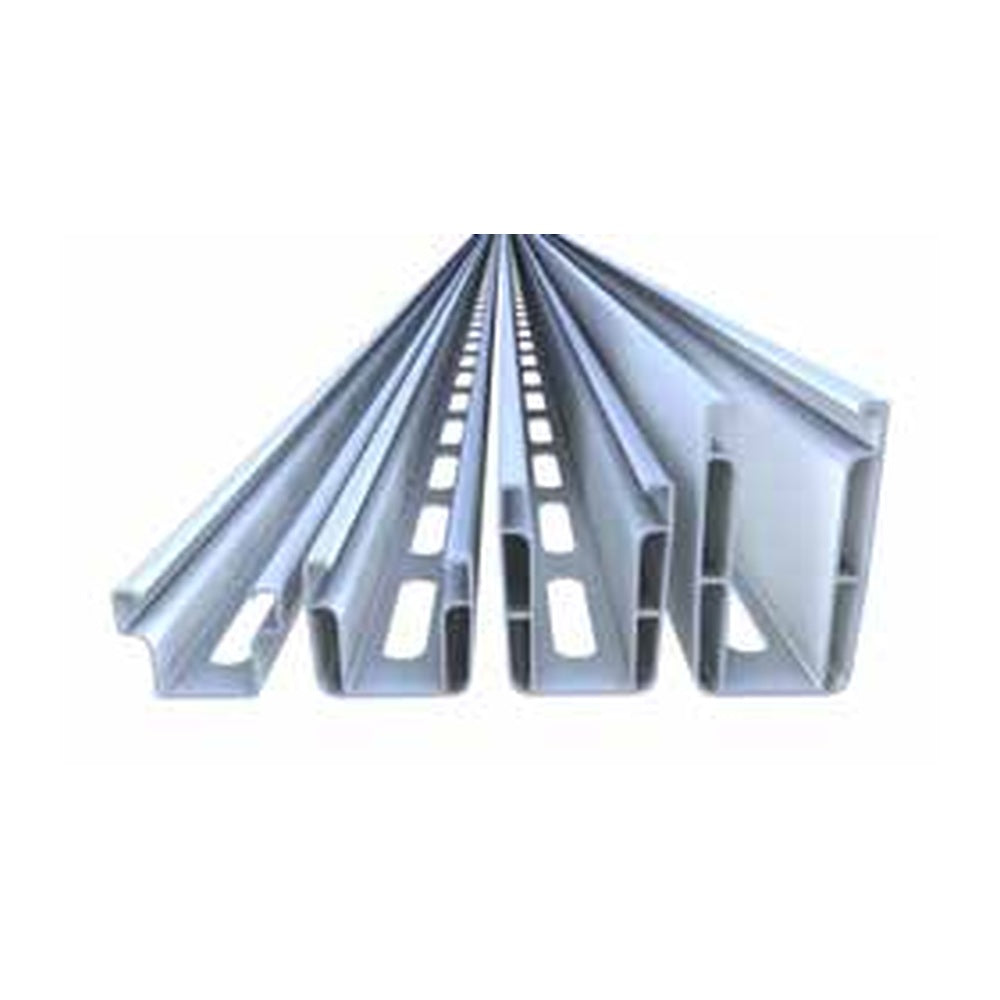

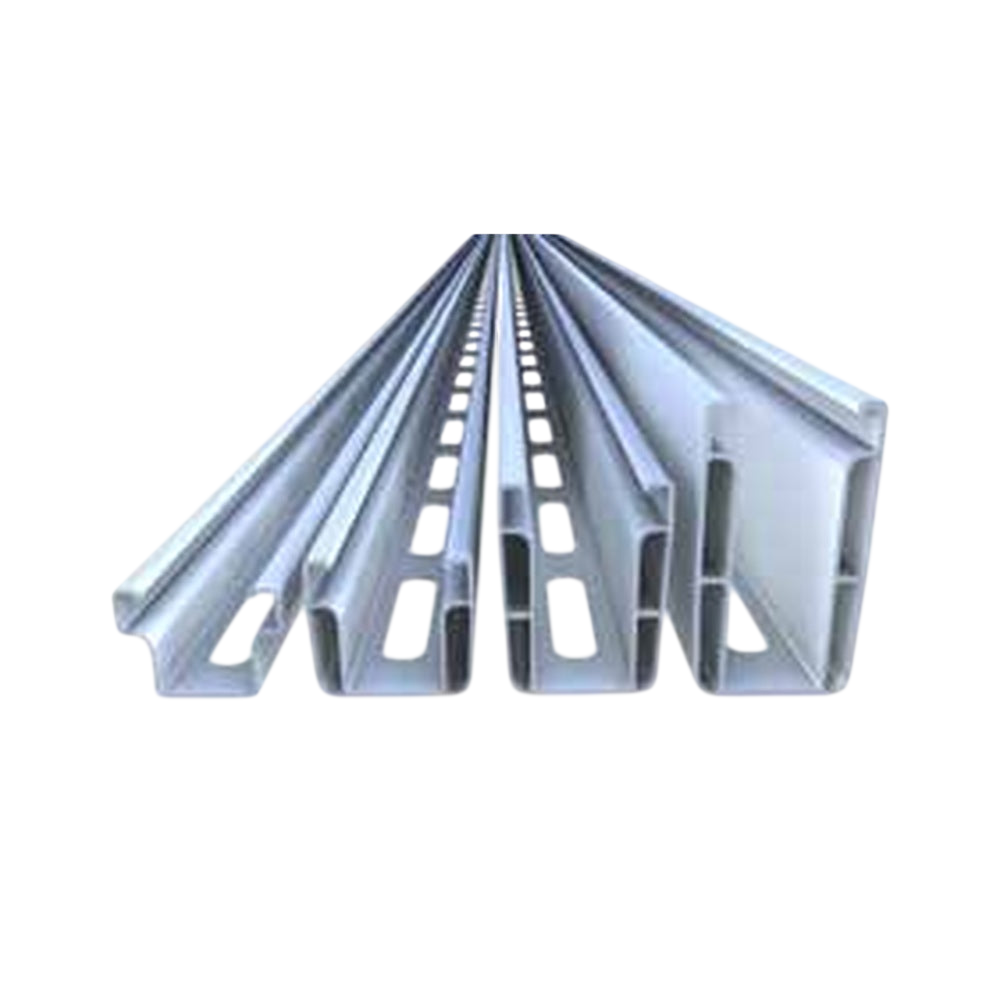

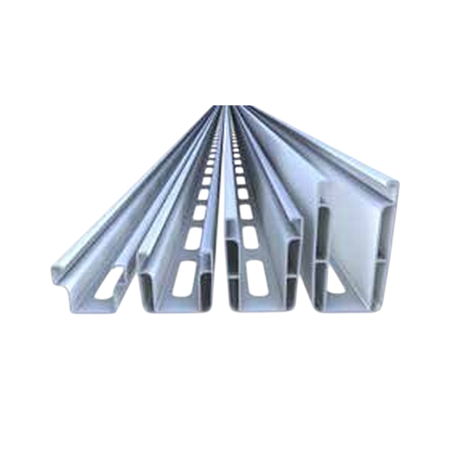

novotegra C-Schienen
Normaler Preis
€27,65
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Tragschiene und Kabelweg kombinieren:
Der Innenraum der C-Schiene nimmt neben Kabeln auch Steckverbindungen auf. So lässt sich die Leitungsführung unmittelbar in die Unterkonstruktion integrieren. -
Schraubanschluss von oben:
Die Langlöcher im Schienenboden ermöglichen den vorgesehenen Anschluss an top-fix-Befestigungen und die Ausrichtung vor dem Festziehen. -
Profilhöhe nach Anlagenstatik wählen:
C38, C47, C71 und C95 bieten unterschiedliche Querschnitte, sodass die Schiene auf den geplanten Aufbau statt auf eine pauschale Einheitsgröße abgestimmt werden kann.
Beschreibung
novotegra C-Schienen bilden die Tragschiene im entsprechenden Klemmsystem oder die untere Schienenlage eines Kreuzverbunds mit Einlegeschienen. Die Befestigung an passenden top-fix-Dachbefestigungen erfolgt von oben durch die Langlöcher im Schienenboden. Der Innenraum lässt sich zugleich zur Führung von Kabeln und Steckverbindungen nutzen.
Die angebotenen C38-, C47-, C71- und C95-Profile unterscheiden sich in Höhe, Länge und teilweise Oberfläche. Welche Profilgröße und welche Befestigungsabstände erforderlich sind, ergibt sich aus der konkreten Anlagenstatik. Auch die kurze 1,20-m-Ausführung C47-2 ist eine einzelne Montageschiene; die Bezeichnung E-Kit macht daraus keinen vollständigen Montagesatz.
Die angebotenen C38-, C47-, C71- und C95-Profile unterscheiden sich in Höhe, Länge und teilweise Oberfläche. Welche Profilgröße und welche Befestigungsabstände erforderlich sind, ergibt sich aus der konkreten Anlagenstatik. Auch die kurze 1,20-m-Ausführung C47-2 ist eine einzelne Montageschiene; die Bezeichnung E-Kit macht daraus keinen vollständigen Montagesatz.
⚙️ Technische Daten
Funktion: Modultragschiene oder untere Tragschiene im Kreuzverbund
Werkstoff: Aluminium; je Ausführung blank oder schwarz eloxiert
Profilbreite: 52 mm
Profilhöhen: C38 38 mm; C47 47 mm; C71 71 mm; C95 95 mm
Bodenlochung: Langlöcher 75 × 15 mm im Raster von 100 mm
Kabelweg: Innenraum für Kabel und Steckverbindungen
Angebotene Ausführungen:
C47-2: 2,40 m; blank
C38-1,6: 2,40 m; blank
C38-1,6: 5,90 m; blank
C38-1,6: 5,90 m; schwarz eloxiert
C47-2: 2,40 m; schwarz eloxiert
C47-2: 5,90 m; blank
C47-2: 5,90 m; schwarz eloxiert
C71-2: 5,90 m; blank
C95-3: 5,90 m; blank
C47-2: 1,20 m; blank
C47-2: 3,60 m; blank
Auslegung: Profilwahl, Stützweiten und Dachbefestigung nach projektspezifischer Statik
1,20-m-Ausführung: einzelne C47-2-Schiene, kein vollständiges Montageset
Werkstoff: Aluminium; je Ausführung blank oder schwarz eloxiert
Profilbreite: 52 mm
Profilhöhen: C38 38 mm; C47 47 mm; C71 71 mm; C95 95 mm
Bodenlochung: Langlöcher 75 × 15 mm im Raster von 100 mm
Kabelweg: Innenraum für Kabel und Steckverbindungen
Angebotene Ausführungen:
C47-2: 2,40 m; blank
C38-1,6: 2,40 m; blank
C38-1,6: 5,90 m; blank
C38-1,6: 5,90 m; schwarz eloxiert
C47-2: 2,40 m; schwarz eloxiert
C47-2: 5,90 m; blank
C47-2: 5,90 m; schwarz eloxiert
C71-2: 5,90 m; blank
C95-3: 5,90 m; blank
C47-2: 1,20 m; blank
C47-2: 3,60 m; blank
Auslegung: Profilwahl, Stützweiten und Dachbefestigung nach projektspezifischer Statik
1,20-m-Ausführung: einzelne C47-2-Schiene, kein vollständiges Montageset
📦 Lieferumfang
1 × novotegra C-Schiene in der gewählten Profilgröße, Länge und Oberfläche
🔒 Garantie
12 Jahre novotegra-Produktgarantie ab Installation für Endkunden im Geltungsbereich der Herstellerbedingungen.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
novotegra C-Schienen für die jeweils freigegebenen top-fix-Dachbefestigungen und C-Schienen-Verbindungsteile. Profilgröße und Abstände sind anhand der Anlagenstatik festzulegen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche C-Schiene ist für meine Anlage ausreichend?
Die erforderliche Profilgröße hängt unter anderem von Stützweiten, Dachbefestigung und den angesetzten Lasten ab. C38, C47, C71 und C95 sind deshalb nach der konkreten Anlagenstatik auszuwählen, nicht nur nach der gewünschten Schienenlänge.
Ist die Ausführung 1,20 m mit E-Kit-Bezeichnung ein vollständiges Montageset?
Nein. Angeboten wird eine einzelne C47-2-Schiene mit 1,20 m Länge. Die für den Aufbau benötigten Befestigungen, Verbinder und Modulklemmen ergeben sich separat aus der Planung.
