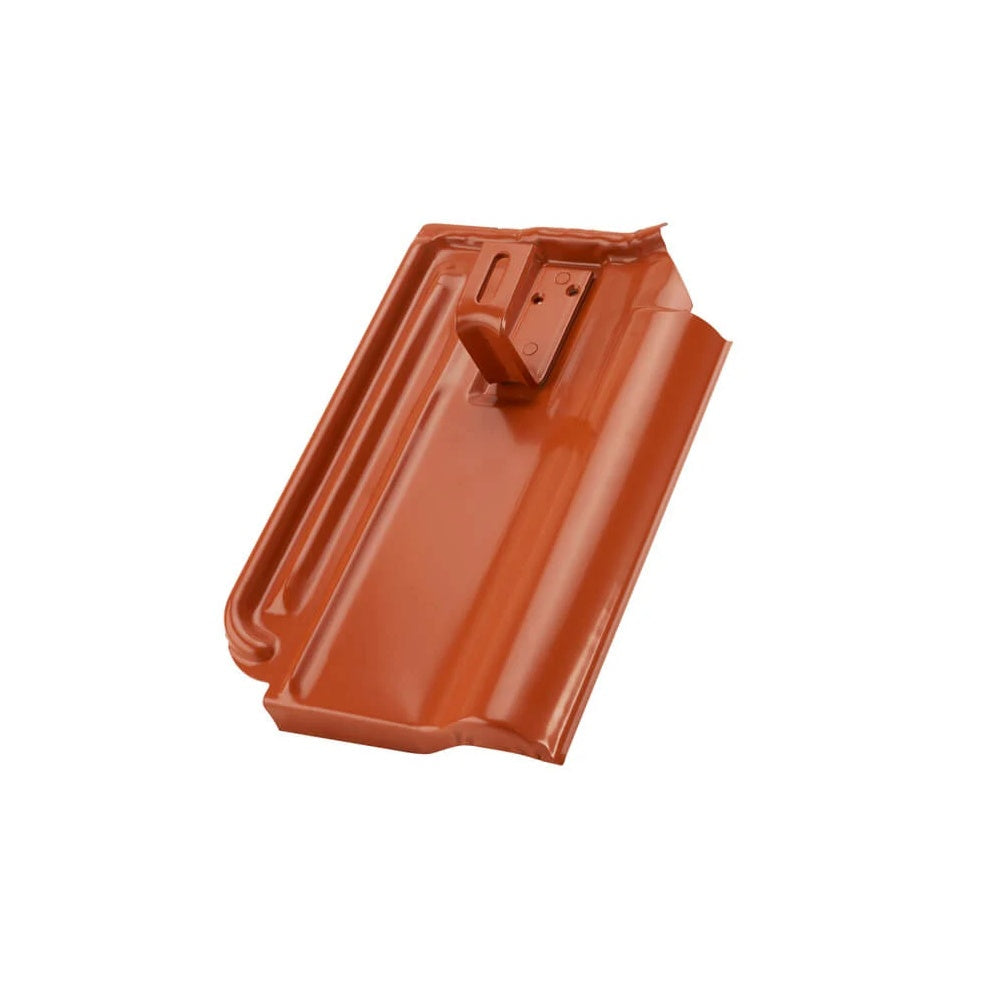

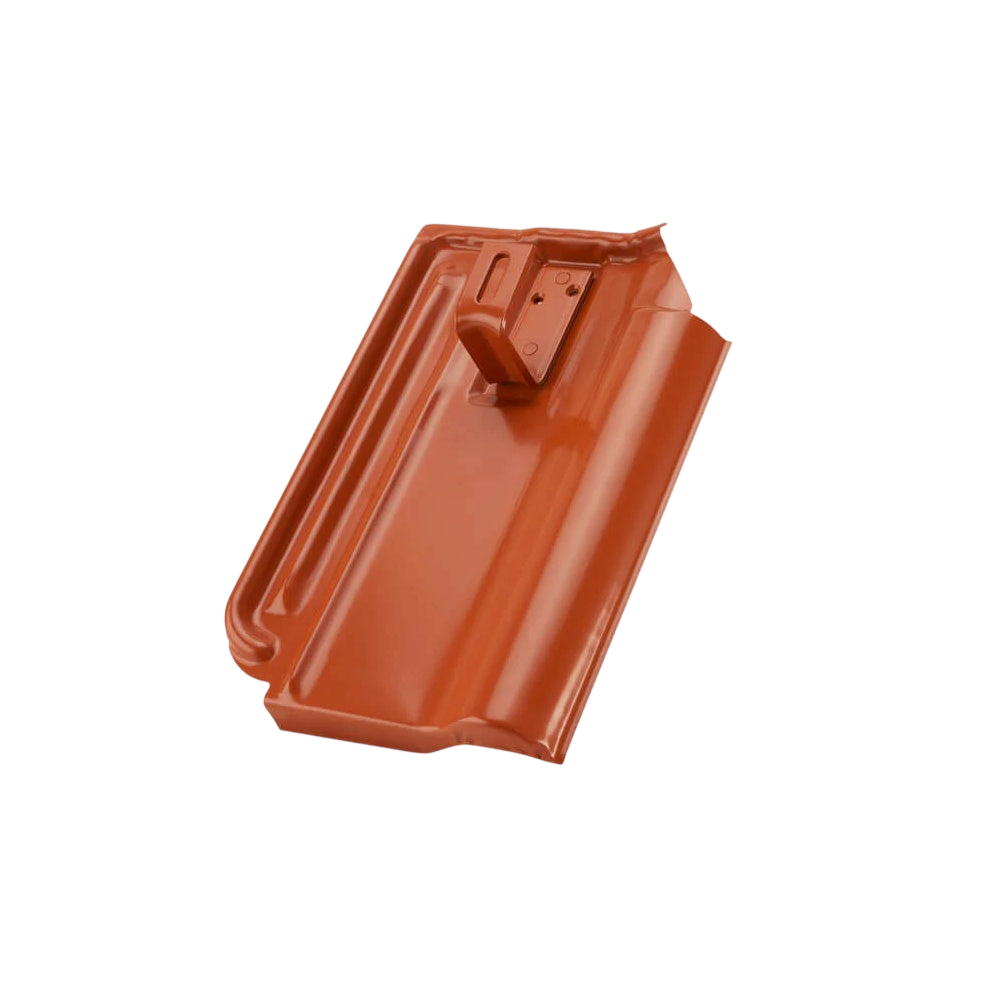

Otto Lehmann Modulhalter – Flachdachpfanne
Normaler Preis
€31,53
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Dachdeckung gezielt zugeordnet:
Die Metalldachplatte ist für die Hersteller-Ziegelzuordnung Flachdachpfanne vorgesehen. Dadurch bleibt die Auswahl an die tatsächlich vorhandene Dachdeckung gebunden. -
Dokumentierte Lastaufnahme:
Otto Lehmann weist für Typ 7300 Lastaufnahmen in Druck-, Gleit- und Windsogrichtung aus. Diese Werte bilden eine belastbare Grundlage für die projektspezifische statische Auslegung. -
Mit novotegra top-fix bestätigt:
Otto Lehmann Typ 7300 und novotegra top-fix sind herstellerseitig als miteinander kompatibel bestätigt; die konkrete Anlage wird weiterhin projektspezifisch ausgelegt.
Beschreibung
Der Otto Lehmann Aufdachmodulhalter Typ 7300 ist für die Dachdeckung Flachdachpfannen (MZ3 Dorfen/Meindl, Jungmeier SR/Koramic, DZW Bogen) vorgesehen. Die dachziegelspezifische Metalldachplatte trägt das Halteelement; der Hersteller führt Typ 7300 komplett mit 400 mm Lattenschiene und Bohrschrauben zur Befestigung an der Dachkonstruktion. Vor Bestellung und Montage muss die vorhandene Dachdeckung eindeutig mit der Herstellerzuordnung abgeglichen werden.
Für Typ 7300 weist Otto Lehmann Lastaufnahmen von 3,61 kN in Druckrichtung, 1,30 kN in Gleitrichtung und 2,16 kN bei Windsog aus. novotegra bestätigt zusätzlich die Kompatibilität mit dem top-fix System. Anzahl und Anordnung der Halter bleiben vom konkreten Dachaufbau sowie den Wind- und Schneelasten abhängig.
Für Typ 7300 weist Otto Lehmann Lastaufnahmen von 3,61 kN in Druckrichtung, 1,30 kN in Gleitrichtung und 2,16 kN bei Windsog aus. novotegra bestätigt zusätzlich die Kompatibilität mit dem top-fix System. Anzahl und Anordnung der Halter bleiben vom konkreten Dachaufbau sowie den Wind- und Schneelasten abhängig.
⚙️ Technische Daten
Produkttyp: Aufdachmodulhalter Typ 7300 mit Metalldachplatte
Hersteller-Ziegelzuordnung: Flachdachpfannen (MZ3 Dorfen/Meindl, Jungmeier SR/Koramic, DZW Bogen)
Lattenschiene: 400 mm
Befestigung: Bohrschrauben gemäß Herstellerumfang
Lastaufnahme Typ 7300 – Druck: 3,61 kN
Lastaufnahme Typ 7300 – Gleitrichtung: 1,30 kN
Lastaufnahme Typ 7300 – Windsog: 2,16 kN
novotegra top-fix: Herstellerkompatibilität bestätigt
Solar-Planit Designwerte 03/2026 – Zug / Druck / Scherung: 2,43 / 3,80 / 1,48 kN
Shop-Ausführungen: Anthrazit, Ziegelrot
Hersteller-Ziegelzuordnung: Flachdachpfannen (MZ3 Dorfen/Meindl, Jungmeier SR/Koramic, DZW Bogen)
Lattenschiene: 400 mm
Befestigung: Bohrschrauben gemäß Herstellerumfang
Lastaufnahme Typ 7300 – Druck: 3,61 kN
Lastaufnahme Typ 7300 – Gleitrichtung: 1,30 kN
Lastaufnahme Typ 7300 – Windsog: 2,16 kN
novotegra top-fix: Herstellerkompatibilität bestätigt
Solar-Planit Designwerte 03/2026 – Zug / Druck / Scherung: 2,43 / 3,80 / 1,48 kN
Shop-Ausführungen: Anthrazit, Ziegelrot
📦 Lieferumfang
1 × Otto Lehmann Aufdachmodulhalter Typ 7300 mit Metalldachplatte für Flachdachpfannen (MZ3 Dorfen/Meindl, Jungmeier SR/Koramic, DZW Bogen), 400 mm Lattenschiene und Bohrschrauben gemäß Herstellerumfang.
🔒 Garantie
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für die Hersteller-Ziegelzuordnung Flachdachpfannen (MZ3 Dorfen/Meindl, Jungmeier SR/Koramic, DZW Bogen). Otto Lehmann Typ 7300 ist herstellerseitig mit novotegra top-fix kompatibel bestätigt. Dachdeckung, Untergrund und statische Auslegung müssen zum konkreten Projekt passen; für Solar-Planit gelten die im Kompatibilitätsnachweis ausgewiesenen Designwerte.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Passt dieser Aufdachmodulhalter zu jeder Dachdeckung?
Nein. Diese Produktseite ist für die Hersteller-Ziegelzuordnung Flachdachpfannen (MZ3 Dorfen/Meindl, Jungmeier SR/Koramic, DZW Bogen) vorgesehen. Die tatsächlich vorhandene Dachdeckung muss vor Bestellung und Montage eindeutig damit abgeglichen werden.
Ist Otto Lehmann Typ 7300 mit novotegra top-fix kompatibel?
Ja. Otto Lehmann Typ 7300 und novotegra top-fix sind herstellerseitig als kompatibel bestätigt. Die konkrete statische Auslegung bleibt erforderlich; im Kompatibilitätsnachweis sind dafür separate Solar-Planit Designwerte angegeben.
