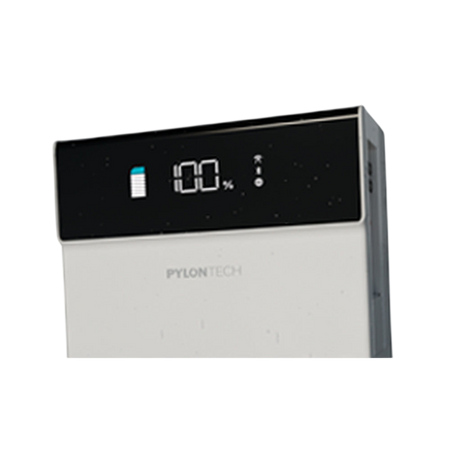

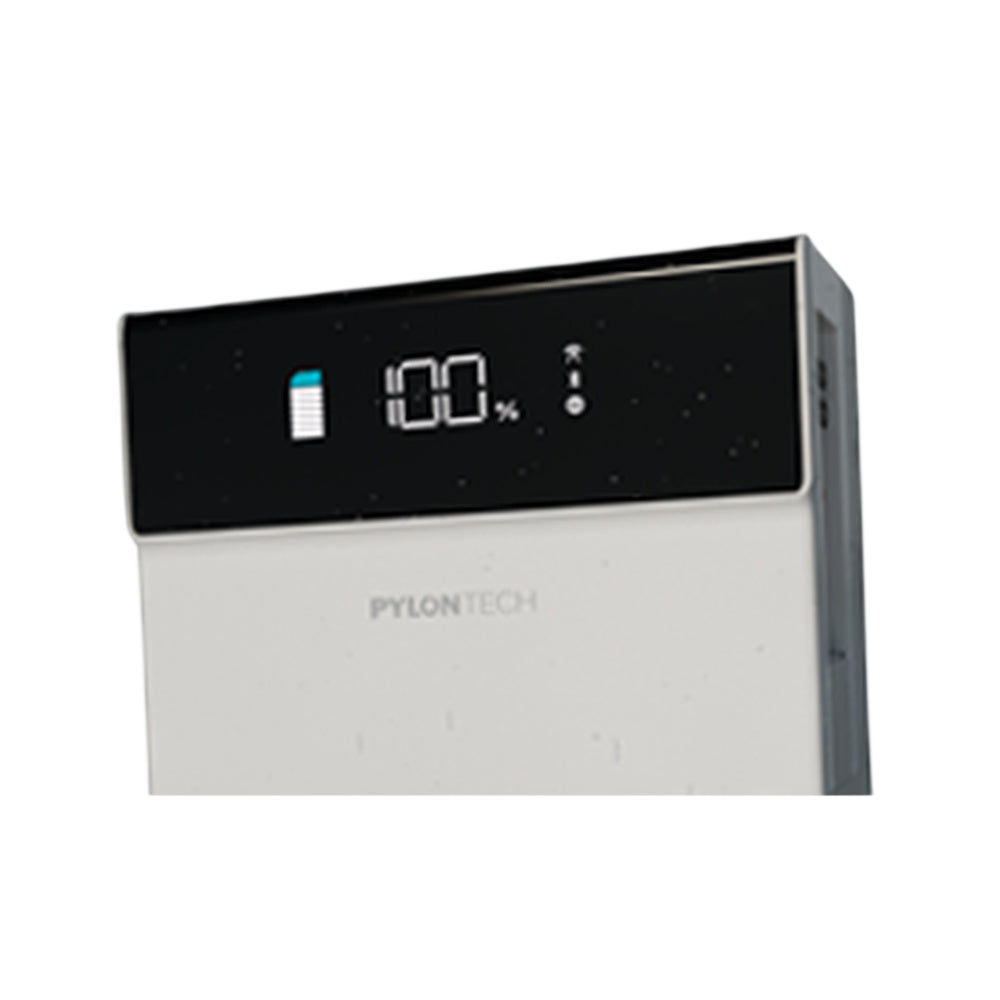

Pylontech Force H3X 8–15 kW Hybridwechselrichter
Normaler Preis
€1.599,00
inkl. 0 % MwSt. § 12 Abs. 3 UStG
zzgl. Versand: €59,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Drei MPP-Tracker für größere dreiphasige Anlagen:
Drei unabhängig geregelte Tracker ermöglichen die getrennte Führung mehrerer Generatorbereiche. Der MPP-Bereich von 200–850 V unterstützt dabei verschiedene Stringlängen und Dachausrichtungen. -
Bis zu 24 kW PV-Eingangsleistung:
Die 8-, 10-, 12- und 15-kW-Modelle unterstützen 12,8, 16, 19,2 beziehungsweise 24 kW PV-Eingangsleistung. Das schafft Spielraum für größere Generatorfelder innerhalb der zulässigen Strom- und Spannungsgrenzen. -
Solarstrom zeitversetzt nutzen:
Mit separat erhältlichen FH10050-Batteriemodulen lässt sich überschüssiger Solarstrom speichern und später im Haushalt nutzen. Die verfügbare Lade- und Entladeleistung richtet sich nach Batterieausbau und Betriebszustand. -
Backup-Umschaltung in höchstens 10 ms:
Mit einer ausreichend geladenen, freigegebenen Batterie und fachgerecht eingerichteten Ersatzstromkreisen übernimmt der Backup-Ausgang geeignete Verbraucher laut Hersteller innerhalb von höchstens 10 ms. Last- und Batteriegrenzen bleiben maßgeblich. -
Lüfterlose natürliche Kühlung:
Die natürliche Konvektionskühlung arbeitet ohne Ventilator und vermeidet damit zusätzliche Lüftergeräusche sowie ein bewegliches Verschleißteil. Das verbessert den Komfort an geräuschsensibleren Installationsorten.
Beschreibung
Der Pylontech Force H3X ist ein dreiphasiger Hybridwechselrichter für PV-Anlagen mit Hochvoltspeicher. Die Varianten von 8–15 kW AC-Leistung sind Teil der Force-H3X-Systemplattform und arbeiten mit drei unabhängigen MPP-Trackern. Für die Ausführungen mit 8, 10, 12 und 15 kW nennt Pylontech maximal 12,8, 16, 19,2 beziehungsweise 24 kW PV-Eingangsleistung. Damit kann die passende Leistungseinheit für größere Wohnhausanlagen mit mehreren Generatorflächen ausgewählt werden.
Das MPP-Fenster reicht von 200–850 V bei maximal 1.000 V DC-Spannung. Jeder Tracker besitzt einen Stringeingang mit 20 A zulässigem Betriebsstrom und 30 A Kurzschlussstrom. Die drei Tracker ermöglichen eine getrennte Regelung mehrerer Dachbereiche; Stringlängen, Modulströme und Generatorleistung müssen dabei innerhalb der elektrischen Grenzwerte der gewählten Leistungsstufe bleiben. Die Dachaufteilung und der erwartete Verbrauch bestimmen gemeinsam, welche der vier Geräteausführungen zweckmäßig ist.
Die Speicheranbindung erfolgt mit FH10050-Batteriemodulen im freigegebenen Force-H3X-Aufbau. Das angebotene Leistungssteuergerät wird mit Systembasis geliefert, laut Packliste gehören auch Zähler und Stromwandler dazu; die Batteriemodule werden separat ergänzt. Für den dreiphasigen Aufbau sind zwei bis sieben Module vorgesehen. Bei zwei Modulen begrenzt der Hersteller die Batterieentladung auf höchstens 10 kW, auch bei einer größeren Leistungseinheit. Batterieanzahl, BMS, Messung und Systemkonfiguration sind nach den aktuellen Pylontech-Unterlagen auszulegen, damit Wechselrichter und Speicher als freigegebene Kombination betrieben werden.
Welche Verbraucher im Netzausfall versorgt werden können, hängt von Wechselrichterleistung, Batterie und Lastaufteilung ab. Der Backup-Ausgang ist mit höchstens zehn Millisekunden Umschaltzeit angegeben; dafür müssen Speicher und Ersatzstromverteilung betriebsbereit sein. Die lüfterlose Konvektionskühlung führt die Wärme über das Gehäuse ab. Laut Handbuch kann das System drinnen oder draußen aufgestellt werden; der Sockel ist vor Regen zu schützen, direkte Sonne und Frost sind zu vermeiden, und die vorgeschriebenen Montageabstände bleiben einzuhalten.
Das MPP-Fenster reicht von 200–850 V bei maximal 1.000 V DC-Spannung. Jeder Tracker besitzt einen Stringeingang mit 20 A zulässigem Betriebsstrom und 30 A Kurzschlussstrom. Die drei Tracker ermöglichen eine getrennte Regelung mehrerer Dachbereiche; Stringlängen, Modulströme und Generatorleistung müssen dabei innerhalb der elektrischen Grenzwerte der gewählten Leistungsstufe bleiben. Die Dachaufteilung und der erwartete Verbrauch bestimmen gemeinsam, welche der vier Geräteausführungen zweckmäßig ist.
Die Speicheranbindung erfolgt mit FH10050-Batteriemodulen im freigegebenen Force-H3X-Aufbau. Das angebotene Leistungssteuergerät wird mit Systembasis geliefert, laut Packliste gehören auch Zähler und Stromwandler dazu; die Batteriemodule werden separat ergänzt. Für den dreiphasigen Aufbau sind zwei bis sieben Module vorgesehen. Bei zwei Modulen begrenzt der Hersteller die Batterieentladung auf höchstens 10 kW, auch bei einer größeren Leistungseinheit. Batterieanzahl, BMS, Messung und Systemkonfiguration sind nach den aktuellen Pylontech-Unterlagen auszulegen, damit Wechselrichter und Speicher als freigegebene Kombination betrieben werden.
Welche Verbraucher im Netzausfall versorgt werden können, hängt von Wechselrichterleistung, Batterie und Lastaufteilung ab. Der Backup-Ausgang ist mit höchstens zehn Millisekunden Umschaltzeit angegeben; dafür müssen Speicher und Ersatzstromverteilung betriebsbereit sein. Die lüfterlose Konvektionskühlung führt die Wärme über das Gehäuse ab. Laut Handbuch kann das System drinnen oder draußen aufgestellt werden; der Sockel ist vor Regen zu schützen, direkte Sonne und Frost sind zu vermeiden, und die vorgeschriebenen Montageabstände bleiben einzuhalten.
⚙️ Technische Daten
Modellreihe: Pylontech Force H3X (FH3X-8K-HY-3P bis FH3X-15K-HY-3P)
AC-Nennleistung: 8 / 10 / 12 / 15 kW
Phasen: 3-phasig
MPP-Tracker: 3 mit je 1 Stringeingang
Max. PV-Generatorleistung: 12,8 / 16 / 19,2 / 24 kW
Max. DC-Spannung: 1.000 V
Startspannung: 200 V
MPP-Spannungsbereich: 200–850 V
Max. Eingangsstrom je MPPT: 20 A
Max. Kurzschlussstrom je MPPT: 30 A
Batterieanschluss: Hochvolt, LFP, 2–7 Module FH10050, 10,24–35,84 kWh
Max. Batterie-Lade-/Entladeleistung: Laden bis 15 kW, Entladen bis 8–15 kW
Ersatzstrom: dreiphasig am Back-up-Ausgang, 8–15 kVA
Backup-Umschaltzeit: ≤ 10 ms
Max. Wirkungsgrad: 98 %
Betriebstemperatur: −10 bis +55 °C
Abmessungen (B × H × T): 540 × 705–1.555 × 350 mm mit 2 bis 7 Batteriemodulen
Kommunikation: WLAN, Bluetooth, RS485 für Zähler
Länderzulassung: VDE-AR-N 4105
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
AC-Nennleistung: 8 / 10 / 12 / 15 kW
Phasen: 3-phasig
MPP-Tracker: 3 mit je 1 Stringeingang
Max. PV-Generatorleistung: 12,8 / 16 / 19,2 / 24 kW
Max. DC-Spannung: 1.000 V
Startspannung: 200 V
MPP-Spannungsbereich: 200–850 V
Max. Eingangsstrom je MPPT: 20 A
Max. Kurzschlussstrom je MPPT: 30 A
Batterieanschluss: Hochvolt, LFP, 2–7 Module FH10050, 10,24–35,84 kWh
Max. Batterie-Lade-/Entladeleistung: Laden bis 15 kW, Entladen bis 8–15 kW
Ersatzstrom: dreiphasig am Back-up-Ausgang, 8–15 kVA
Backup-Umschaltzeit: ≤ 10 ms
Max. Wirkungsgrad: 98 %
Betriebstemperatur: −10 bis +55 °C
Abmessungen (B × H × T): 540 × 705–1.555 × 350 mm mit 2 bis 7 Batteriemodulen
Kommunikation: WLAN, Bluetooth, RS485 für Zähler
Länderzulassung: VDE-AR-N 4105
Weitere Angaben: siehe Herstellerdatenblatt und Installationsanleitung.
📦 Lieferumfang
1 × Pylontech Force H3X Hybridwechselrichter (Leistungseinheit) mit Sockel in gewählter Leistung (FH3X-8K-HY-3P, FH3X-10K-HY-3P, FH3X-12K-HY-3P oder FH3X-15K-HY-3P)
Zähler mit Stromwandlern
Montage- und Anschlusskomponenten gemäß Pylontech Originallieferumfang
Zähler mit Stromwandlern
Montage- und Anschlusskomponenten gemäß Pylontech Originallieferumfang
🔒 Garantie
Für den Pylontech Force H3X 3-phasig (FH3X-8K/-10K/-12K/-15K-HY-3P) gilt die Herstellergarantie von Pylontech über 5 Jahre gemäß der Consumer Warranty – Force H3X Series Hybrid Energy Storage System (EU26F3X100317). Wird der Wechselrichter innerhalb von 6 Monaten nach Inbetriebnahme mit der vorgesehenen Cloud-Plattform verbunden, verlängert sich die Garantie automatisch auf 10 Jahre. Garantiegeber ist Pylon Technologies Co., Ltd. mit Sitz in Shanghai (China). Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Freigegebener Speicher laut Pylontech-Datenblatt (EN-SD-260121) und Garantiebedingungen (EU26F3X100317) für den Force H3X 8–15 kW:
- Pylontech Force H3 Batteriemodul FH10050 (5,12 kWh, LFP), 2 bis 7 Module je Stapel (10,24–35,84 kWh); mit 2 Modulen höchstens 10 kW Lade- und Entladeleistung, volle Entladeleistung des 12K und 15K ab 3 Modulen
- Speicher anderer Hersteller und andere Pylontech-Batterietypen: in den Pylontech-Unterlagen nicht freigegeben
Die Batteriemodule werden separat bestellt; eine Mischung mit Fremdbatterien oder anderen Pylontech-Batterietypen schließen die Bedingungen aus. Maßgeblich ist die aktuelle Pylontech-Dokumentation für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
- Pylontech Force H3 Batteriemodul FH10050 (5,12 kWh, LFP), 2 bis 7 Module je Stapel (10,24–35,84 kWh); mit 2 Modulen höchstens 10 kW Lade- und Entladeleistung, volle Entladeleistung des 12K und 15K ab 3 Modulen
- Speicher anderer Hersteller und andere Pylontech-Batterietypen: in den Pylontech-Unterlagen nicht freigegeben
Die Batteriemodule werden separat bestellt; eine Mischung mit Fremdbatterien oder anderen Pylontech-Batterietypen schließen die Bedingungen aus. Maßgeblich ist die aktuelle Pylontech-Dokumentation für Wechselrichtermodell, Speicher, Firmwarestand und Einsatzland.
🔗 Weiterführende Informationen
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Batterie ist für die dreiphasige Force-H3X-Serie vorgesehen?
Die Baureihe gehört zur Pylontech-H3X-Plattform und ist für kompatible Force-H3/FH10050-Hochvoltbatteriemodule ausgelegt. Laut Datenblatt sind zwei bis sieben Module je Stapel vorgesehen; Batterieaufbau und Firmware müssen zur jeweiligen Wechselrichtervariante passen, Batterien anderer Hersteller sind nicht freigegeben.
Welche Umschaltzeit ist für den Backup-Ausgang angegeben?
Der Hersteller nennt maximal 10 ms. Die Backup-Nennleistung entspricht mit 8, 10, 12 oder 15 kVA der Leistungsstufe; welche Leistung tatsächlich verfügbar ist, ergibt sich zusätzlich aus Speicherausbau, Ladezustand und Systemkonfiguration.
Wie ist die drahtlose Überwachung des dreiphasigen H3X vorgesehen?
WLAN und Bluetooth gehören zu den Kommunikationsmöglichkeiten des H3X 3Ph. Für den vorgesehenen Fernzugriff muss das Speichersystem online eingebunden sein. Die nutzbaren Anzeigen und Einstellungen richten sich nach der eingerichteten Pylontech-Systemumgebung und dem Softwarestand.
Was begrenzt den Ausbau eines dreiphasigen H3X-Systems?
Zwei FH10050-Module begrenzen die Batterieentladung auf 10 kW, auch am 12- oder 15-kW-Leistungsmodul. Für mehr Batterieleistung ist eine größere freigegebene Modulbestückung nötig. Mehrere Systeme lassen sich parallel betreiben; die zulässige Anzahl ist dem aktuellen Pylontech-Datenblatt zu entnehmen und vor der Planung mit Pylontech abzustimmen.
