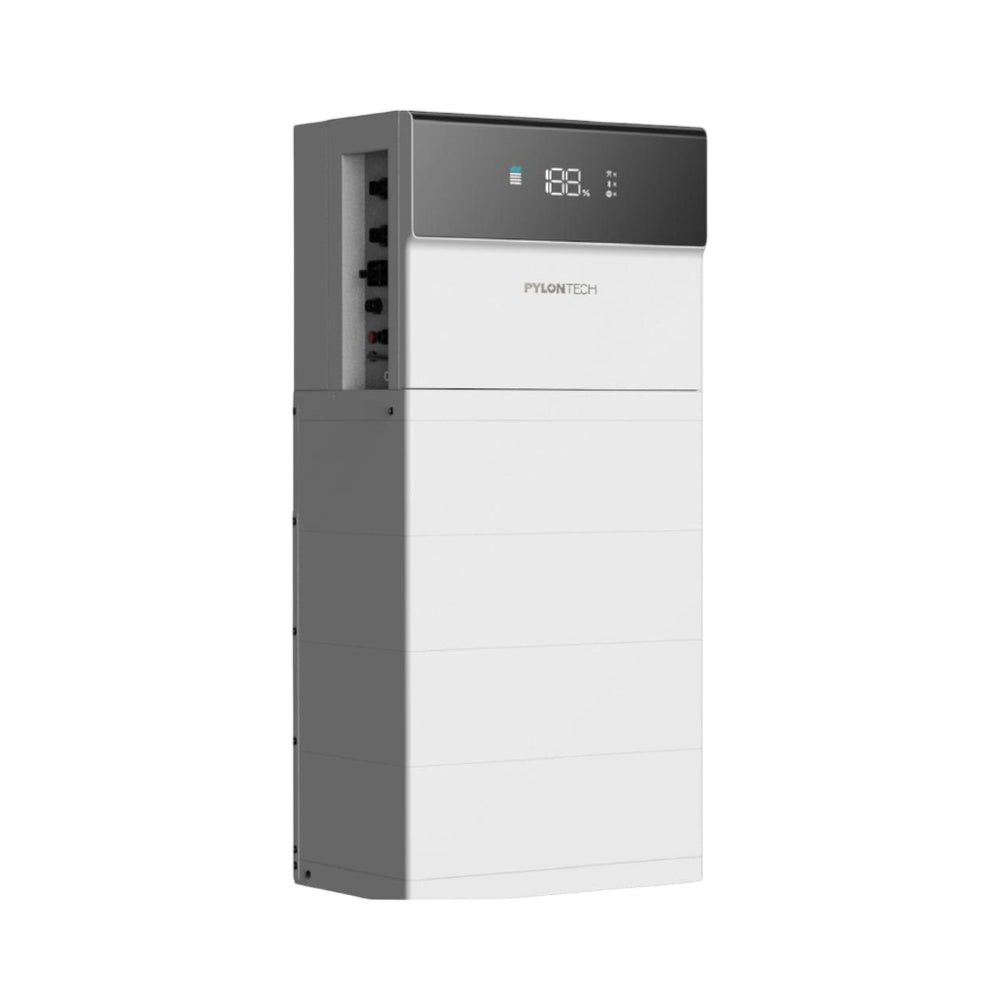

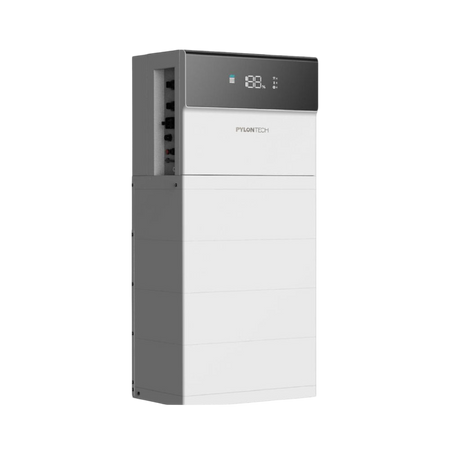

Pylontech Force H3X 1-phasig – 3,68–5 kW / 10,24–15,36 kWh nominal

Pylontech Force H3X 1Ph verbindet Hybridwechselrichter, Batterie, Batteriemanagement und Energiemanagement in einer integrierten Herstellerplattform. Die angebotenen Ausführungen kombinieren 3,68 oder 5 kW AC-Nennleistung mit 10,24 oder 15,36 kWh nominaler Speicherenergie. Die Batterieaufbauten enthalten zwei beziehungsweise drei FH10050-Module mit jeweils 5,12 kWh Nennenergie. Wechselrichterleistung und Energiemenge erfüllen dabei unterschiedliche Aufgaben und werden bei der Auswahl getrennt betrachtet.

Das System wird einphasig angeschlossen. Seine zwei MPP-Tracker erlauben die getrennte Regelung entsprechend ausgelegter PV-Strings. Für die Leistungseinheiten sind 600 V maximale PV-Eingangsspannung und ein MPP-Spannungsbereich von 80 bis 550 V angegeben. Die tatsächliche Belegung muss zusätzlich die modellbezogenen Stromgrenzen und die elektrischen Eigenschaften der Solarmodule einhalten.

Pylontech nennt für die H3X-Batterieplattform eine Entladetiefe von 95 %. Nennenergie, Entladetiefe und nutzbare Energie sind unterschiedliche technische Angaben; für die konkrete Speicherstufe gelten die zugehörigen Herstellerwerte. Bei der Größenwahl sollte der Verbrauch außerhalb der Sonnenstunden berücksichtigt werden. Eine größere Batterie bedeutet nicht automatisch eine höhere AC- oder Ersatzstromleistung.

Zum ausgewiesenen Systemumfang gehören die gewählte H3X-Leistungseinheit und die zur Speicherstufe passenden Force-H3/FH10050-Batteriemodule mit den zugehörigen BMS- und Systemkomponenten. Es handelt sich um die H3X-All-in-One-Plattform, nicht um eine beliebige Zusammenstellung eines separaten Force-H3-Speichers mit einem anderen Wechselrichter.

Der Backup-Pfad gehört zur H3X-Systemarchitektur. Die schnelle Umschaltung zwischen Netz- und Ersatzstrombetrieb muss zusammen mit der zulässigen Leistung, der Batterieausführung und den versorgten Stromkreisen betrachtet werden. Eine passende Umschaltung ersetzt weder die Schutz- noch die Anschlussplanung.

Aufstellort, Temperatur, Energiemessung und eine spätere Speichererweiterung richten sich nach den aktuellen Pylontech-Freigaben. Die 5-kW-Einphasenvariante erhält keine pauschale Deutschland-Freigabe aus der Leistung allein; netz- und länderspezifische Anforderungen bleiben separat zu prüfen.
