Pylontech HV Combiner Box für 3/6 Speichertürme
Normaler Preis
€391,90
inkl. 0 % MwSt. § 12 Abs. 3 UStG
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Parallele Force-H-V2-Türme sauber zusammenführen:
Die P-Combiner-Box bündelt mehrere freigegebene Hochvolt-Batteriestrings auf einen gemeinsamen DC-Ausgang zum Wechselrichter. -
HV-3 und HV-6 klar getrennt:
HV-3 bietet drei Eingänge und maximal 50 A Ausgangsstrom, HV-6 sechs Eingänge und maximal 100 A. -
Integrierte DC-Trennung:
Der eingebaute Trennschalter ermöglicht die definierte Freischaltung des Hauptstromkreises für Inbetriebnahme und Wartung. -
Herstellerseitig abgestimmte Anschlusskomponenten:
Pylontech liefert je nach Variante passende Amphenol-Eingangsstecker, Ausgangskabel, Erdungsleitung, Schutzabdeckungen und Wandhalterung mit.
Beschreibung

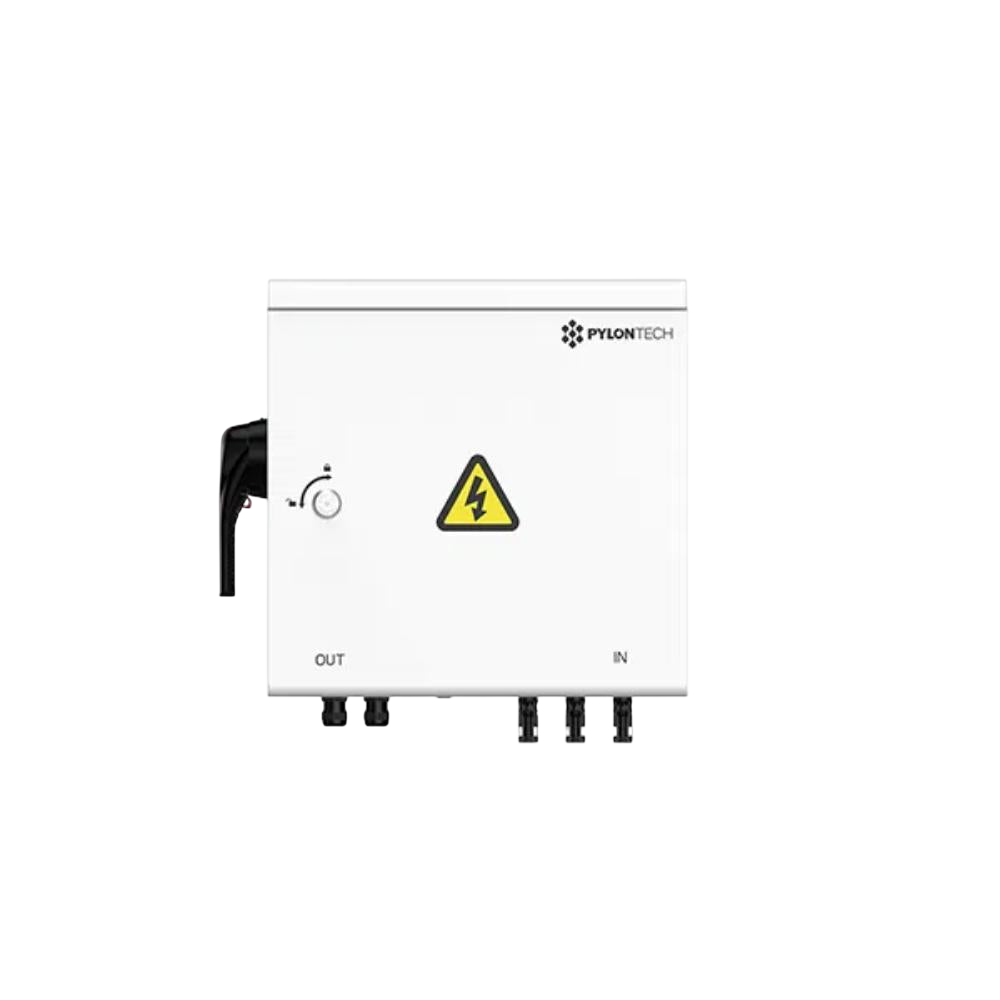

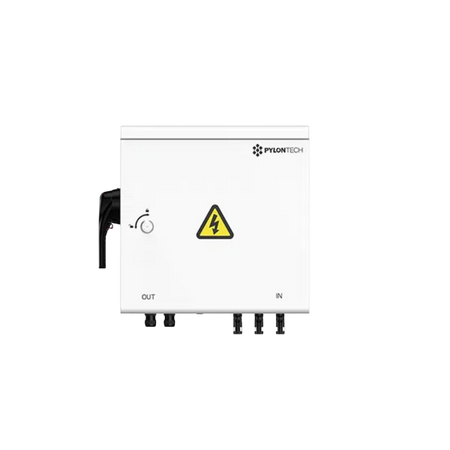

Die Pylontech P-Combiner-HV-3/6 ist die DC-seitige Zusammenführungsbox für parallel aufgebaute Force-H-V2-Batteriestrings. Die HV-3-Ausführung besitzt drei Eingänge und einen Ausgang mit maximal 50 A; die HV-6-Ausführung sechs Eingänge und einen Ausgang mit maximal 100 A. Pro Eingang sind 50 A Nennstrom vorgesehen.
Pylontech spezifiziert 600 V DC Nennspannung, IP55/NEMA 3S und einen Betriebstemperaturbereich von −20 bis +55 °C. Die Box enthält einen DC-Trennschalter und die notwendigen Anschlusskomponenten gemäß Varianten-Paketliste. HV-3 und HV-6 unterscheiden sich dabei auch beim Ausgangskabel: 6 AWG für 50 A beziehungsweise 4 AWG für 100 A.
Die Combiner Box darf nur in der von Pylontech vorgesehenen Force-H-V2-Parallelarchitektur eingesetzt werden. Unterschiedliche Batterietypen dürfen nicht über die Box parallel verbunden werden. Die Eingänge werden jeweils paarweise einem Batteriestring zugeordnet; die Ausgangsseite führt zum kompatiblen Wechselrichter. Vor Inbetriebnahme sind Polarität, Erdung und die korrekte Schalterstellung gemäß Installationsanleitung zu prüfen.
Pylontech spezifiziert 600 V DC Nennspannung, IP55/NEMA 3S und einen Betriebstemperaturbereich von −20 bis +55 °C. Die Box enthält einen DC-Trennschalter und die notwendigen Anschlusskomponenten gemäß Varianten-Paketliste. HV-3 und HV-6 unterscheiden sich dabei auch beim Ausgangskabel: 6 AWG für 50 A beziehungsweise 4 AWG für 100 A.
Die Combiner Box darf nur in der von Pylontech vorgesehenen Force-H-V2-Parallelarchitektur eingesetzt werden. Unterschiedliche Batterietypen dürfen nicht über die Box parallel verbunden werden. Die Eingänge werden jeweils paarweise einem Batteriestring zugeordnet; die Ausgangsseite führt zum kompatiblen Wechselrichter. Vor Inbetriebnahme sind Polarität, Erdung und die korrekte Schalterstellung gemäß Installationsanleitung zu prüfen.
⚙️ Technische Daten
Modelle: P-Combiner-HV-3 / P-Combiner-HV-6
Systemzuordnung: Pylontech Force-H-V2
Nennspannung: 600 V DC
Eingänge HV-3 / HV-6: 3 / 6
Nenneingangsstrom je Eingang: 50 A
Ausgänge: 1
Max. Ausgangsstrom HV-3 / HV-6: 50 A / 100 A
Eingangsstecker: Amphenol H4SMM8DM (+) / H4SFM8DM (−)
Ausgang: Kabelanschluss, O-Ring M24×1,5
Sicherungs-Ausschaltvermögen: 50 kA bei 750 V DC
Trennschalter-Schaltvermögen: 12 kA bei 1.500 V DC
Abmessungen: 400 × 385 × 200 mm
Gewicht HV-3 / HV-6: 11,5 / 11,7 kg
Schutzart: IP55 / NEMA 3S
Betriebstemperatur: −20 bis +55 °C
Zulässige Luftfeuchte: 5–95 % RH, nicht kondensierend
Max. Aufstellhöhe: 4.000 m
Systemzuordnung: Pylontech Force-H-V2
Nennspannung: 600 V DC
Eingänge HV-3 / HV-6: 3 / 6
Nenneingangsstrom je Eingang: 50 A
Ausgänge: 1
Max. Ausgangsstrom HV-3 / HV-6: 50 A / 100 A
Eingangsstecker: Amphenol H4SMM8DM (+) / H4SFM8DM (−)
Ausgang: Kabelanschluss, O-Ring M24×1,5
Sicherungs-Ausschaltvermögen: 50 kA bei 750 V DC
Trennschalter-Schaltvermögen: 12 kA bei 1.500 V DC
Abmessungen: 400 × 385 × 200 mm
Gewicht HV-3 / HV-6: 11,5 / 11,7 kg
Schutzart: IP55 / NEMA 3S
Betriebstemperatur: −20 bis +55 °C
Zulässige Luftfeuchte: 5–95 % RH, nicht kondensierend
Max. Aufstellhöhe: 4.000 m
📦 Lieferumfang
1 × Pylontech P-Combiner-HV-3 oder P-Combiner-HV-6
Amphenol-Eingangsstecker entsprechend der gewählten Eingangszahl
1 × positives und 1 × negatives Ausgangskabel passend zur Variante
1 × Erdungsleitung
Schutzabdeckungen, Wandhalterung und Befestigungsmaterial gemäß Pylontech-Paketliste
Amphenol-Eingangsstecker entsprechend der gewählten Eingangszahl
1 × positives und 1 × negatives Ausgangskabel passend zur Variante
1 × Erdungsleitung
Schutzabdeckungen, Wandhalterung und Befestigungsmaterial gemäß Pylontech-Paketliste
🔌 Kompatibel mit
Nur für die von Pylontech freigegebene parallele Force-H-V2-Systemarchitektur. Keine unterschiedlichen Batterietypen gemeinsam an der Combiner Box betreiben; Wechselrichter-Spannungsbereich, Stringanzahl und Systemfreigabe vor Planung prüfen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Was ist der Unterschied zwischen HV-3 und HV-6?
HV-3 besitzt drei Batterieeingänge und maximal 50 A Ausgangsstrom. HV-6 besitzt sechs Eingänge und maximal 100 A Ausgangsstrom.
Für welche Batterieserie ist die P-Combiner-HV vorgesehen?
Das Pylontech-Handbuch bezeichnet sie als Power-Combiner für Force-H-V2-Batteriesysteme. Eine Nutzung mit anderen Serien wird daraus nicht abgeleitet.
Sind die Ausgangskabel enthalten?
Ja. Laut Pylontech-Paketliste enthält HV-3 ein positives und negatives 6-AWG-Ausgangskabel mit 2 m Länge; HV-6 entsprechend zwei 4-AWG-Kabel mit 2 m Länge.
