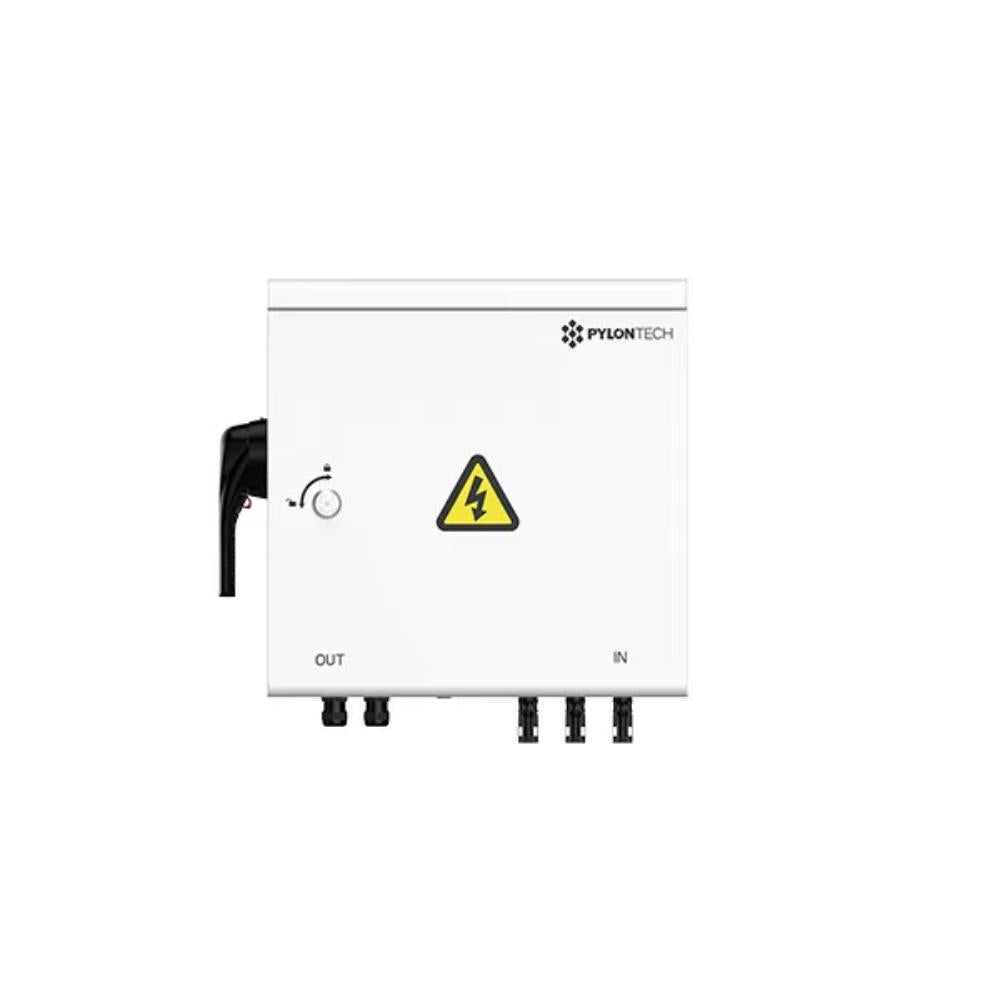

Pylontech HV Combiner Box für 3/6 Speichertürme (19% Mwst.)

Vorrätig
SKU: 1375-19
€848,24

inkl. 19 % MwSt.

Variante

Produktvorteile

  • ★ Größere Speicheranlagen sauber strukturieren:
    Mehrere Hochvolt-Speichertürme werden zentral zusammengeführt, wodurch der DC-seitige Aufbau übersichtlicher und besser wartbar bleibt.
  • ★ Passende Variante je nach Turmanzahl:
    Mit HV-3 und HV-6 lässt sich die Combiner Box passend zur geplanten Anzahl paralleler Speichertürme auswählen.
  • ★ Mehr Ordnung im Hochvolt-System:
    Die zentrale Zusammenführung reduziert unübersichtliche Einzelverbindungen und erleichtert eine klare Leitungsführung zwischen Speichertürmen und Systemanschluss.
  • ★ Für höhere Speicherleistungen ausgelegt:
    Die HV-6-Variante bietet einen höheren maximalen Ausgangsstrom und eignet sich damit für größere parallel aufgebaute Speichersysteme.
  • ★ Robuste Ausführung für anspruchsvollere Installationen:
    Mit IP55 / NEMA 3S ist die Box für geeignete Innen- und geschützte Außenbereiche ausgelegt.

Beschreibung

Die Pylontech HV Combiner Box ist eine DC-seitige Verbindungseinheit für größere Hochvolt-Speichersysteme mit mehreren parallelen Speichertürmen. Sie führt die einzelnen Batterietürme zentral zusammen und stellt einen gemeinsamen Ausgang zum weiteren Systemanschluss bereit.

Der Artikel ist in zwei Varianten erhältlich: HV-3 für bis zu drei Speichertürme und HV-6 für bis zu sechs Speichertürme. Dadurch kann die passende Ausführung je nach geplanter Speichergröße und Systemaufbau gewählt werden.

Die Combiner Box ist vor allem bei größeren Speicheranlagen sinnvoll, bei denen mehrere Türme nicht einzeln, sondern strukturiert und herstellerseitig vorgesehen zusammengeführt werden sollen. Entscheidend ist immer, dass Speichertyp, Turmanzahl, Wechselrichterfreigabe und Systemkonfiguration zusammenpassen.

Die Auswahl sollte deshalb vor Bestellung anhand der konkreten Anlagenplanung und der aktuellen Pylontech-Unterlagen geprüft werden. Unterschiedliche oder nicht freigegebene Speicheraufbauten dürfen nicht ohne Herstellerfreigabe kombiniert werden.

⚙️ Technische Daten

Produkttyp: HV Combiner Box für Hochvolt-Speichersysteme
Varianten: HV-3 / HV-6
Nennspannung: 600 V DC
Eingangsstrings HV-3: 3
Eingangsstrings HV-6: 6
Nenneingangsstrom pro Anschluss: 50 A
Ausgangsstrings: 1
Max. Ausgangsstrom HV-3: 50 A
Max. Ausgangsstrom HV-6: 100 A
Sicherungsschutz Ausschaltvermögen: 50 kA bei 750 V DC
Trennschalterkapazität: 12 kA bei 1500 V DC
Schutzart: IP55 / NEMA 3S
Betriebstemperaturbereich: -20 bis +55 °C
Aufstellhöhe: bis 4.000 m

📦 Lieferumfang

1 × Pylontech HV Combiner Box je nach gewählter Variante
Montagematerial und Anschlusszubehör gemäß Herstellerlieferumfang

🔒 Garantie

5 Jahre Herstellergarantie

Es gelten die aktuellen Garantie- und Servicebedingungen des Herstellers.

Downloads

👤
Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen
⭐
Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung
🌍
Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage
🤝
Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Wofür wird die Pylontech HV Combiner Box verwendet?
Die HV Combiner Box wird eingesetzt, um mehrere parallele Hochvolt-Speichertürme DC-seitig zentral zusammenzuführen. Sie ist damit ein wichtiges Zubehör für größere Speicheranlagen mit mehreren Türmen.
Was ist der Unterschied zwischen HV-3 und HV-6?
Die HV-3-Variante besitzt 3 Eingangsstrings und ist für bis zu 3 Speichertürme vorgesehen. Die HV-6-Variante besitzt 6 Eingangsstrings und ist für bis zu 6 Speichertürme vorgesehen. Zusätzlich unterscheiden sich die Varianten beim maximalen Ausgangsstrom.
Kann ich beliebige Speichertürme kombinieren?
Nein. Die Kombination mehrerer Speichertürme muss zur Herstellerfreigabe, zum Wechselrichter und zur geplanten Systemkonfiguration passen. Unterschiedliche oder nicht freigegebene Speicheraufbauten sollten nicht kombiniert werden.
👤
