BYD Battery-Box Combiner Box Plus (19% Mwst.)

Vorrätig
SKU: 1374-19
€848,24

inkl. 19 % MwSt.

Produktvorteile

  • ★ Größere BYD-Speicher sauber zusammenführen:
    Die Combiner Box Plus bündelt 2 oder 3 BYD Hochvolt-Batterietürme zentral und sorgt damit für einen übersichtlichen DC-seitigen Speicheraufbau.
  • ★ Nur ein DC-Kabelstrang zum Wechselrichter:
    Die einzelnen Batterietürme werden in der Box zusammengeführt, sodass die Verbindung zum Wechselrichter klarer und einfacher planbar bleibt.
  • ★ Passend für mehrere BYD-Hochvoltserien:
    Die Box unterstützt verschiedene BYD Battery-Box Serien und ist damit für größere Speicheraufbauten mit aktuellen und passenden BYD-HV-Systemen relevant.
  • ★ Für leistungsstärkere Speicheranlagen ausgelegt:
    Mit bis zu 50 A Eingangsstrom pro Batterieturm und 70 A Ausgangsstrom eignet sich die Box für größere parallele Speicherkonfigurationen.
  • ★ Robuste Ausführung für flexible Montage:
    Die Schutzart IP65 und Wandmontage ermöglichen eine saubere Installation in geeigneten Innen- und geschützten Außenbereichen.

Beschreibung

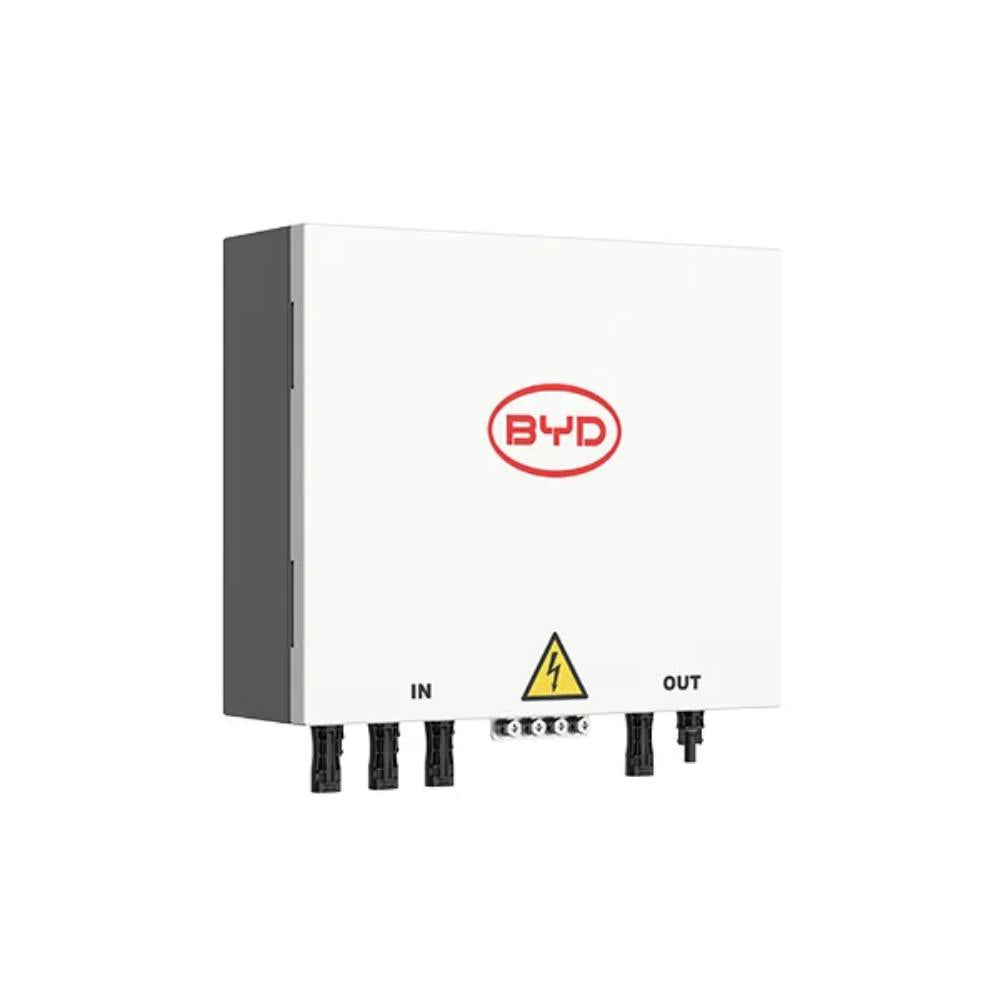

Die BYD Battery-Box Combiner Box Plus CBH-70A ist eine DC-seitige Verbindungseinheit für größere BYD Hochvolt-Speichersysteme. Sie wird eingesetzt, wenn 2 oder 3 Batterietürme parallel betrieben und zentral mit dem Wechselrichter verbunden werden sollen.

Die Box führt die DC-Anschlüsse der einzelnen Batterietürme zusammen und stellt einen gemeinsamen DC-Kabelstrang zum Wechselrichter bereit. Dadurch bleibt der Speicheraufbau übersichtlicher, besser planbar und einfacher zu warten.

Unterstützt werden laut Datenblatt die BYD Battery-Box Serien HVS, HVM, HVB, HVM+, HVS+ und HVE. Entscheidend ist jedoch immer, dass die geplante Speicherkonfiguration zur aktuellen BYD-Kompatibilitätsliste und zum verwendeten Wechselrichter passt.

Wichtig bei der Planung: Batterietürme dürfen nur nach Herstellervorgaben parallel betrieben werden. Modell, Modulanzahl, Ladezustand, Wechselrichterfreigabe und Systemkonfiguration müssen vor Installation geprüft werden.

⚙️ Technische Daten

Produkttyp: HV Combiner Box für BYD Battery-Box Systeme
Modell: CBH-70A
Unterstützte Battery-Box Serien: HVS / HVM / HVB / HVM+ / HVS+ / HVE
Anzahl Batterietürme: 2 oder 3
Max. Eingangsstrom pro Batterieturm: 50 A
Max. Ausgangsstrom: 70 A
Max. Betriebsspannung: 1000 V DC
Schutzart: IP65
Montage: Wandmontage
Kühlung: natürliche Konvektion
Betriebstemperaturbereich: -20 bis +50 °C
Betriebsfeuchtigkeit: 0–95 % RH, nicht kondensierend
Installationshöhe: < 4000 m
Abmessungen: 350 × 300 × 114,2 mm
Gewicht: ca. 8 kg

📦 Lieferumfang

1 × BYD Battery-Box Combiner Box Plus CBH-70A
Montagematerial und Anschlusszubehör gemäß Herstellerlieferumfang

🔒 Garantie

10 Jahre Herstellergarantie

Es gelten die aktuellen Garantie- und Servicebedingungen des Herstellers.

Downloads

👤
Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen
⭐
Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung
🌍
Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage
🤝
Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Wofür wird die BYD Combiner Box Plus verwendet?
Die BYD Combiner Box Plus wird zur Parallelschaltung von 2 oder 3 BYD Hochvolt-Batterietürmen eingesetzt. Sie führt die DC-Anschlüsse der Türme zentral zusammen und verbindet das Speichersystem mit dem Wechselrichter.
Können unterschiedliche BYD Batterietürme kombiniert werden?
Nein. Laut BYD dürfen Batterietürme unterschiedlicher Modelle nicht gemischt werden. Die Türme müssen das gleiche Modell und die gleiche Modulanzahl haben.
Wie viele Batterietürme können angeschlossen werden?
Die Combiner Box Plus unterstützt bis zu 3 BYD Battery-Box Türme.
👤
