SMA Backup 3P Kit für Sunny Boy Smart Energy – Gewerbe & Ausland
Normaler Preis
€586,52
inkl. 19 % MwSt.
Spare 1,5 % bei Zahlung per Banküberweisung
Produktvorteile
-
Automatische Ersatzstromumschaltung:
Das Kit trennt das Haus bei erkanntem Netzausfall automatisch vom öffentlichen Netz und schaltet auf die vorgesehene Ersatzstromversorgung um. -
Phasenkopplung für einphasige Verbraucher:
Einphasige Verbraucher auf L1, L2 und L3 können versorgt werden, obwohl der Sunny Boy Smart Energy selbst einphasig Ersatzstrom liefert. -
Klar definierte Leistungsreserven:
7,3 kW Dauerleistung sowie kurzzeitig 9,2 kW beziehungsweise 11,04 kW sind für die konkrete Backup-Ausführung dokumentiert. -
Kompakte Zählerschranklösung:
BU-SBSE-3P-50 ist als Hutschienenkomponente mit IP20 für die Integration in eine geeignete Elektroverteilung ausgelegt.
Beschreibung

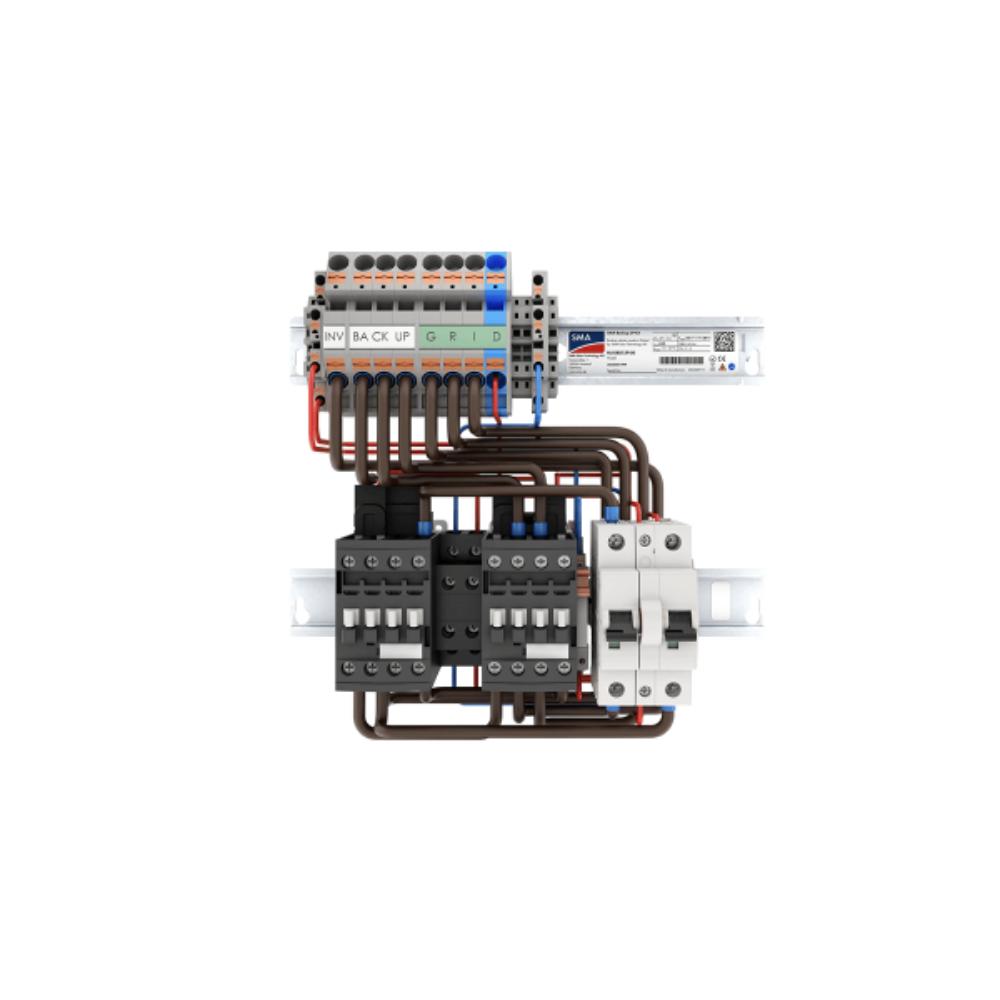

Das SMA Backup 3P Kit BU-SBSE-3P-50 ist eine automatische Umschaltvorrichtung für Ersatzstromsysteme mit Sunny Boy Smart Energy. Es ist für dreiphasige TN-C-S-Hausanschlüsse vorgesehen, obwohl der kompatible Sunny Boy Smart Energy selbst einphasig Ersatzstrom bereitstellt. Im Netzausfall trennt das Kit die Anlage vom öffentlichen Netz und koppelt die drei Außenleiter auf der Ersatzstromseite.
Dadurch können einphasige Verbraucher, die im Haus auf L1, L2 oder L3 verteilt sind, mit derselben 230-V-Ersatzstromspannung versorgt werden. Das ist ausdrücklich kein echter dreiphasiger Drehstrom-Ersatzstrom: Zwischen den Außenleitern entsteht keine nutzbare 400-V-Drehspannung. Zusätzlich überwacht das Kit laut SMA nur L1 für die Netzausfallerkennung; ein Ausfall ausschließlich auf L2 oder L3 löst die Umschaltung nicht aus.
Die Bemessungsleistung beträgt 7,3 kW beziehungsweise 7,3 kVA. Kurzzeitig sind 9,2 kW für weniger als 30 Sekunden und 11,04 kW für weniger als 100 Millisekunden spezifiziert. Das Kit wird im Zählerschrank auf Hutschiene montiert und ist für die Sunny-Boy-Smart-Energy-Modelle SBSE3.6-50 bis SBSE6.0-50 freigegeben.
Dadurch können einphasige Verbraucher, die im Haus auf L1, L2 oder L3 verteilt sind, mit derselben 230-V-Ersatzstromspannung versorgt werden. Das ist ausdrücklich kein echter dreiphasiger Drehstrom-Ersatzstrom: Zwischen den Außenleitern entsteht keine nutzbare 400-V-Drehspannung. Zusätzlich überwacht das Kit laut SMA nur L1 für die Netzausfallerkennung; ein Ausfall ausschließlich auf L2 oder L3 löst die Umschaltung nicht aus.
Die Bemessungsleistung beträgt 7,3 kW beziehungsweise 7,3 kVA. Kurzzeitig sind 9,2 kW für weniger als 30 Sekunden und 11,04 kW für weniger als 100 Millisekunden spezifiziert. Das Kit wird im Zählerschrank auf Hutschiene montiert und ist für die Sunny-Boy-Smart-Energy-Modelle SBSE3.6-50 bis SBSE6.0-50 freigegeben.
⚙️ Technische Daten
Typenbezeichnung: BU-SBSE-3P-50
Funktion: automatische Ersatzstrom-Umschaltvorrichtung mit Phasenkopplung
Kompatible Wechselrichter: SBSE3.6-50 / SBSE4.0-50 / SBSE5.0-50 / SBSE6.0-50
Kompatible Netzform: TN-C-S
Ersatzstrom-Nennspannung: 230 / 240 V AC
Bemessungsleistung: 7.300 W / 7.300 VA
Kurzzeitleistung: 9.200 W / VA <30 s; 11.040 W / VA <100 ms
Umschaltung Netz → Backup: 1–600 s, Standard 5 s
Umschaltung Backup → Netz: 0–600 s, Standard 5 s
Eigenverbrauch Netzparallelbetrieb: <1 W
Eigenverbrauch Backup-Leerlauf: 4 W
Abmessungen: 212 × 250 × 103 mm
Gewicht: 2,3 kg
Montage: Hutschiene im Zählerschrank
Schutzart: IP20
Betriebstemperatur: −10 bis +30 °C
Funktion: automatische Ersatzstrom-Umschaltvorrichtung mit Phasenkopplung
Kompatible Wechselrichter: SBSE3.6-50 / SBSE4.0-50 / SBSE5.0-50 / SBSE6.0-50
Kompatible Netzform: TN-C-S
Ersatzstrom-Nennspannung: 230 / 240 V AC
Bemessungsleistung: 7.300 W / 7.300 VA
Kurzzeitleistung: 9.200 W / VA <30 s; 11.040 W / VA <100 ms
Umschaltung Netz → Backup: 1–600 s, Standard 5 s
Umschaltung Backup → Netz: 0–600 s, Standard 5 s
Eigenverbrauch Netzparallelbetrieb: <1 W
Eigenverbrauch Backup-Leerlauf: 4 W
Abmessungen: 212 × 250 × 103 mm
Gewicht: 2,3 kg
Montage: Hutschiene im Zählerschrank
Schutzart: IP20
Betriebstemperatur: −10 bis +30 °C
📦 Lieferumfang
1 × SMA Backup 3P Kit BU-SBSE-3P-50
🔌 Kompatibel mit
Freigegeben für Sunny Boy Smart Energy SBSE3.6-50, SBSE4.0-50, SBSE5.0-50 und SBSE6.0-50 im vorgesehenen TN-C-S-Ersatzstromsystem. Das Kit erzeugt keinen echten dreiphasigen Drehstrom: Es koppelt die Außenleiter auf der Backup-Seite, sodass einphasige Verbraucher auf allen drei Hausphasen versorgt werden können. L1 ist für die Netzausfallerkennung maßgeblich.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Ist das Backup 3P Kit ein echter dreiphasiger Ersatzstromausgang?
Nein. Der Sunny Boy Smart Energy liefert einphasigen Ersatzstrom. Das Kit koppelt die drei Hausphasen, sodass einphasige 230-V-Verbraucher auf L1, L2 und L3 weiter versorgt werden können; eine 400-V-Drehstromversorgung entsteht dadurch nicht.
Was passiert bei einem Netzausfall nur auf L2 oder L3?
Laut SMA überwacht das Backup 3P Kit für die Netzausfallerkennung nur L1. Ein Ausfall ausschließlich auf L2 oder L3 löst deshalb keine automatische Umschaltung in den Ersatzstrombetrieb aus.
Welche Leistung steht im Ersatzstrombetrieb zur Verfügung?
SMA nennt 7,3 kW beziehungsweise 7,3 kVA Bemessungsleistung. Kurzzeitig sind 9,2 kW für weniger als 30 Sekunden und 11,04 kW für weniger als 100 Millisekunden spezifiziert. Batterie, Wechselrichter und Verbraucher müssen trotzdem als Gesamtsystem passend ausgelegt sein.
