Stäubli

Stäubli PV-CZM-19100 Crimpzange

Name: Stäubli PV-CZM-19100 Crimpzange
Brand: Stäubli
SKU: 4850
Price: 300.00 EUR
Availability: InStock

Sofort lieferbar

Lieferzeit: 3–10 Werktage

SKU: 4850

€300,00

inkl. 0 % MwSt. § 12 Abs. 3 UStG

Spare 1,5 % bei Zahlung per Banküberweisung

⚠️ Mehrwertsteuer-Auswahl

Bitte wähle die für deine Bestellung zutreffende Option.

Lieferung in Deutschland mit 0 % MwSt. gemäß § 12 Abs. 3 UStG
Lieferung in Deutschland mit regulärer Mehrwertsteuer
Lieferung ins Ausland

PV-Anlage konfigurieren Module, Wechselrichter und Speicher passend zusammenstellen.

Passendes Produkt finden Nach Produkttyp, Leistung und Hersteller gezielt filtern.

Produktvorteile

Originales Stäubli Crimpwerkzeug:
Die PV-CZM-19100 ist als Grundwerkzeug für freigegebene Stäubli PV-Crimpeinsätze und Kontaktkombinationen ausgelegt.
Wechselbare Crimpeinsätze:
Ein Grundwerkzeug kann mit unterschiedlichen passenden Einsätzen für verschiedene Leiter- und Kontaktgrößen verwendet werden.
Reproduzierbare Crimpqualität:
Die definierte Werkzeuggeometrie unterstützt gleichmäßige Pressungen und eine mechanisch belastbare Kontaktverbindung.
Geringere Fehlerquote bei der Konfektion:
Die Verwendung der vorgesehenen Werkzeugkombination reduziert Risiken durch ungeeignete Universalzangen oder improvisierte Pressungen.
Für Installation und Service:
Besonders geeignet für Fachbetriebe, die PV-Steckverbinder regelmäßig konfektionieren, prüfen oder im Servicefall erneuern.

Beschreibung

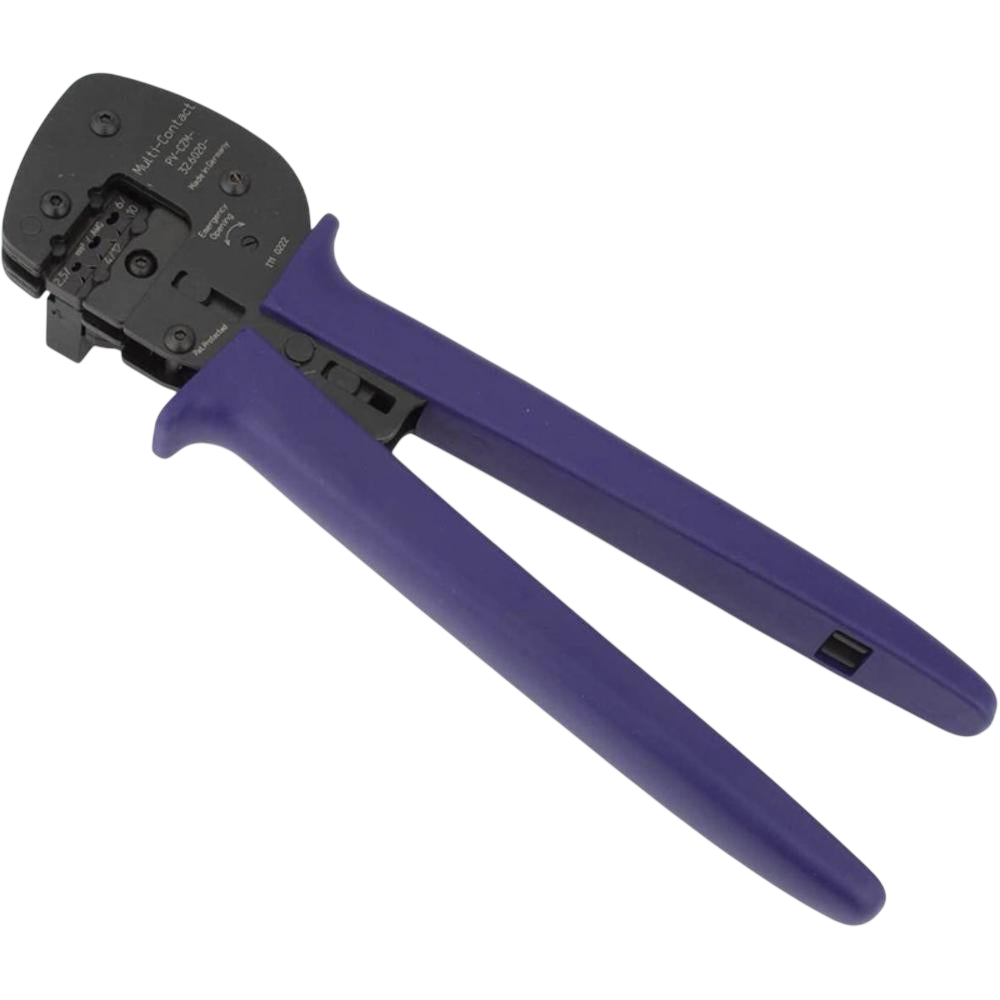

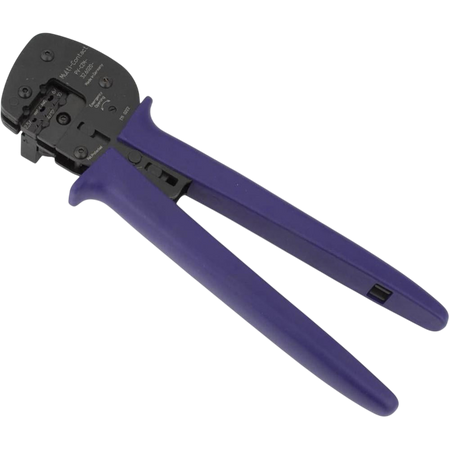

Die Stäubli PV-CZM-19100 ist eine professionelle Hand-Crimpzange für die Konfektionierung geeigneter Photovoltaik-Kontakte mit wechselbaren Stäubli Crimpeinsätzen. Bei PV-Steckverbindungen ist eine reproduzierbare Crimpqualität entscheidend, weil Kontaktgeometrie, Leiterquerschnitt und Pressung gemeinsam den elektrischen Übergang und die mechanische Zugfestigkeit bestimmen.

Die Zange nimmt die dafür vorgesehenen PV-ES-CZM-Werkzeugeinsätze auf. Dadurch kann das Grundwerkzeug für unterschiedliche freigegebene Kontakt- und Leiterkombinationen verwendet werden, ohne für jeden Querschnitt eine vollständige separate Crimpzange einsetzen zu müssen. Welcher Einsatz benötigt wird, richtet sich nach Steckverbinderserie, Kontakt und Leiterquerschnitt.

Unsachgemäße Crimpungen können zu erhöhtem Übergangswiderstand, Erwärmung und im ungünstigsten Fall zu Lichtbögen führen. Die Verarbeitung sollte deshalb ausschließlich mit der von Stäubli vorgesehenen Werkzeugkombination und an spannungsfreien Leitungen erfolgen.

Die PV-CZM-19100 eignet sich insbesondere für Installations- und Servicebetriebe, die Stäubli PV-Steckverbinder regelmäßig konfektionieren. Für einzelne Reparaturen oder Nachrüstungen ist ebenfalls entscheidend, vor Arbeitsbeginn den vorhandenen Steckverbindertyp eindeutig zu identifizieren und den dazu passenden Einsatz zu verwenden.

⚙️ Technische Daten

Produkttyp: Hand-Crimpzange
Typ: PV-CZM-19100
Bestellnummer: 32.6020-19100
Werkzeugprinzip: Crimpzange mit wechselbarem Einsatz
Einsatzbereich: Stäubli PV-Kontakte gemäß MA251
Betrieb: ausschließlich an spannungsfreien Komponenten

📦 Lieferumfang

1 × Stäubli PV-CZM-19100 Crimpzange
Weiteres Werkzeug, Steckverbinder und Verbrauchsmaterial sind nur enthalten, wenn dies im Produktnamen beziehungsweise aktuellen Stäubli Lieferumfang ausdrücklich angegeben ist.

🔒 Garantie

Herstellerbedingungen von Stäubli gemäß den zum Kaufzeitpunkt gültigen Verkaufs- und Produktbedingungen. Werkzeug ausschließlich bestimmungsgemäß gemäß Bedienungsanleitung verwenden.

🔌 Kompatibel mit

Für die in Stäubli MA251 freigegebenen Crimpeinsätze und PV-Kontakte. Der benötigte Crimpeinsatz richtet sich nach Steckverbinderserie und Leiterquerschnitt.

Downloads

Bedienungsanleitung MA251 (DE/EN)

👤

Direkter Ansprechpartner Persönlicher Kontakt bei Fragen oder Abstimmungen

⭐

Über 15 Jahre Erfahrung im PV-Bereich Technik, Planung und praktische Umsetzung

🌍

Flexible Lieferoptionen Lieferung innerhalb der EU – weltweit auf Anfrage

🤝

Netzwerk & Lösungen aus einer Hand Unterstützung bei Planung, Umsetzung und Partnersuche

❓ Häufige Fragen zu diesem Produkt

Für welchen Einsatz ist Stäubli PV-CZM-19100 Crimpzange gedacht?

Das Produkt ist für die im technischen Datenblatt und in der Produktbeschreibung genannten Anwendungen vorgesehen. Vor der Bestellung sollten Systemtopologie, elektrische Grenzwerte und die Freigaben des Herstellers geprüft werden.

Was muss ich bei der Systemkompatibilität beachten?

Entscheidend sind die aktuellen Herstellerfreigaben, die konkrete Gerätegeneration sowie gegebenenfalls Firmware- und Schnittstellenstände. Bei Erweiterungen bestehender Anlagen sollte die vorhandene Hardware eindeutig identifiziert werden.

Sind die technischen Unterlagen im Shop verfügbar?

Ja. Die verfügbaren Herstellerunterlagen sind direkt am Produkt hinterlegt. Je nach Produkt stehen Datenblatt, Installationsanleitung oder Benutzerhandbuch zur Verfügung.

Ist das Produkt Teil des erweiterten Sortiments?

Ja. Der Artikel wird als erweitertes Sortiment aus dem EWS-Lieferprogramm geführt. Lieferstatus und Verfügbarkeit werden deshalb anhand der aktuellen Lieferantendaten gepflegt.

👤
