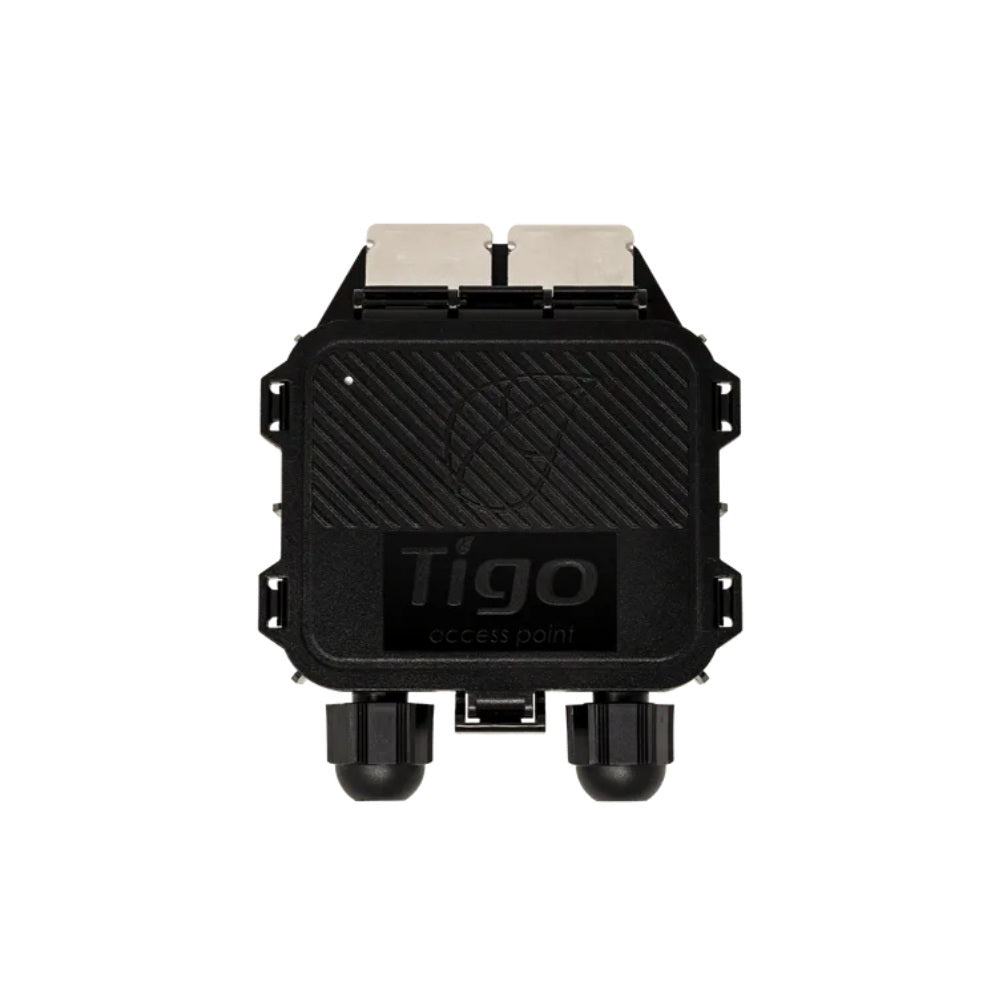

Tigo Access Point (TAP) – Gewerbe & Ausland
Normaler Preis
€45,10
inkl. 19 % MwSt.
zzgl. Versand: €19,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Produktvorteile
-
Funkbrücke zwischen TS4 und CCA:
Der TAP kommuniziert im 2,4-GHz-ISM-Band drahtlos mit kompatiblen TS4-Geräten und ist kabelgebunden über RS485 mit dem Cloud Connect Advanced verbunden, der ihn auch versorgt. -
Skalierbar für größere Anlagen:
Je TAP sind bis zu 300 TS4-Einheiten vorgesehen, je CCA bis zu sieben TAPs und insgesamt 900 TS4, sodass auch größere Modulfelder abgedeckt werden können. -
Werkzeuglose Montage am Modulrahmen:
Der TAP wird ohne Werkzeug direkt am Modulrahmen befestigt und ist mit IP68 und NEMA 4X für den Einsatz im PV-Feld bei −20 bis +85 °C ausgelegt. -
Monitoring und Rapid Shutdown:
Über den TAP gelangen Moduldaten zum CCA, und das Keep-Alive-Signal des CCA erreicht die TS4-Einheiten drahtlos als Grundlage der Schnellabschaltung unterstützter Systeme.
Beschreibung
Der Tigo Access Point (TAP) ist die Funkbrücke zwischen kompatiblen Tigo-TS4-Geräten im PV-Feld und dem Cloud Connect Advanced (CCA). Er kommuniziert im 2,4-GHz-ISM-Band über ein Mesh-Netz mit den TS4-Einheiten und ist kabelgebunden über RS485 mit dem CCA verbunden, der ihn auch versorgt. Gemeinsam mit dem CCA überträgt er Daten für das Monitoring auf Modulebene und das Keep-Alive-Signal für die Schnellabschaltung der dafür vorgesehenen TS4-Systeme.
Einem TAP lassen sich bis zu 300 TS4 zuordnen, einem CCA bis zu sieben TAPs mit insgesamt 900 TS4. Laut Tigo-Kurzanleitung wird der TAP zentral im Modulfeld platziert und höchstens 10 m von einem TS4 entfernt montiert; Anlagengeometrie und Hindernisse können zusätzliche TAPs erfordern. Die Befestigung erfolgt werkzeuglos am Modulrahmen, das Gehäuse ist nach IP68 und NEMA 4X ausgeführt.
Für die Verbindung zum CCA nennt Tigo ein 4-adriges Kabel oder CAT5/6 mit massiven Leitern (20–18 AWG) und höchstens 9 mm Außendurchmesser, abgeschirmt bei Verlegung neben PV-Leitungen. Getestet und in Betrieb genommen wird das System mit der Tigo Energy Intelligence App.
Einem TAP lassen sich bis zu 300 TS4 zuordnen, einem CCA bis zu sieben TAPs mit insgesamt 900 TS4. Laut Tigo-Kurzanleitung wird der TAP zentral im Modulfeld platziert und höchstens 10 m von einem TS4 entfernt montiert; Anlagengeometrie und Hindernisse können zusätzliche TAPs erfordern. Die Befestigung erfolgt werkzeuglos am Modulrahmen, das Gehäuse ist nach IP68 und NEMA 4X ausgeführt.
Für die Verbindung zum CCA nennt Tigo ein 4-adriges Kabel oder CAT5/6 mit massiven Leitern (20–18 AWG) und höchstens 9 mm Außendurchmesser, abgeschirmt bei Verlegung neben PV-Leitungen. Getestet und in Betrieb genommen wird das System mit der Tigo Energy Intelligence App.
⚙️ Technische Daten
Produkttyp: Tigo Access Point (TAP)
Tigo P/N: 158-00000-02
Funktion: drahtlose Kommunikation mit kompatiblen Tigo TS4-Geräten
Funkband: 2,4 GHz ISM
CCA-Anbindung: kabelgebunden über RS485
Versorgung: über den CCA
Leistungsaufnahme: 0,5–1 W
Kapazität: max. 300 TS4 je TAP
Systemgrenzen: max. 7 TAP und max. 900 TS4 je CCA
Montage: werkzeuglos am Modulrahmen möglich
Planung: Positionierung, Abstände und Verkabelung gemäß aktuellen Tigo-TAP-Layoutregeln
Tigo P/N: 158-00000-02
Funktion: drahtlose Kommunikation mit kompatiblen Tigo TS4-Geräten
Funkband: 2,4 GHz ISM
CCA-Anbindung: kabelgebunden über RS485
Versorgung: über den CCA
Leistungsaufnahme: 0,5–1 W
Kapazität: max. 300 TS4 je TAP
Systemgrenzen: max. 7 TAP und max. 900 TS4 je CCA
Montage: werkzeuglos am Modulrahmen möglich
Planung: Positionierung, Abstände und Verkabelung gemäß aktuellen Tigo-TAP-Layoutregeln
📦 Lieferumfang
1 × Tigo Access Point (TAP), P/N 158-00000-02
🔒 Garantie
5 Jahre Herstellergarantie von Tigo für den Tigo Access Point (TAP).
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für Tigo-TS4-Systeme mit CCA und unterstützten Monitoring-/Rapid-Shutdown-Funktionen. Die tatsächliche Anzahl und Position der TAPs sowie Kabeltyp und Verdrahtung sind anhand der aktuellen Tigo-Layout- und Installationsregeln zu planen. Der TAP ist kein Ersatz für den CCA.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Aufgabe hat der Tigo TAP?
Der TAP kommuniziert drahtlos mit kompatiblen Tigo-TS4-Geräten und überträgt Daten beziehungsweise Steuerkommunikation über die kabelgebundene RS485-Verbindung zum CCA.
Wie viele TS4 können einem TAP zugeordnet werden?
Tigo nennt maximal 300 TS4 je TAP. Pro CCA gelten zusätzlich maximal sieben TAPs und insgesamt 900 TS4; Platzierung und Anlagengeometrie können zusätzliche TAPs erforderlich machen.
Benötigt der TAP einen Cloud Connect Advanced?
Ja, für die hier vorgesehene Monitoring- und Kommunikationsarchitektur wird der TAP mit einem CCA verbunden. Der TAP ersetzt den CCA nicht.
Welches Kabel wird zwischen TAP und CCA benötigt?
Tigo nennt ein 4-adriges Kabel oder CAT5/6 mit verdrillten Paaren, massiven Leitern mit 20–18 AWG und höchstens 9 mm Außendurchmesser. Verläuft das Kabel neben PV-Leitungen, ist eine abgeschirmte Ausführung zu verwenden.
