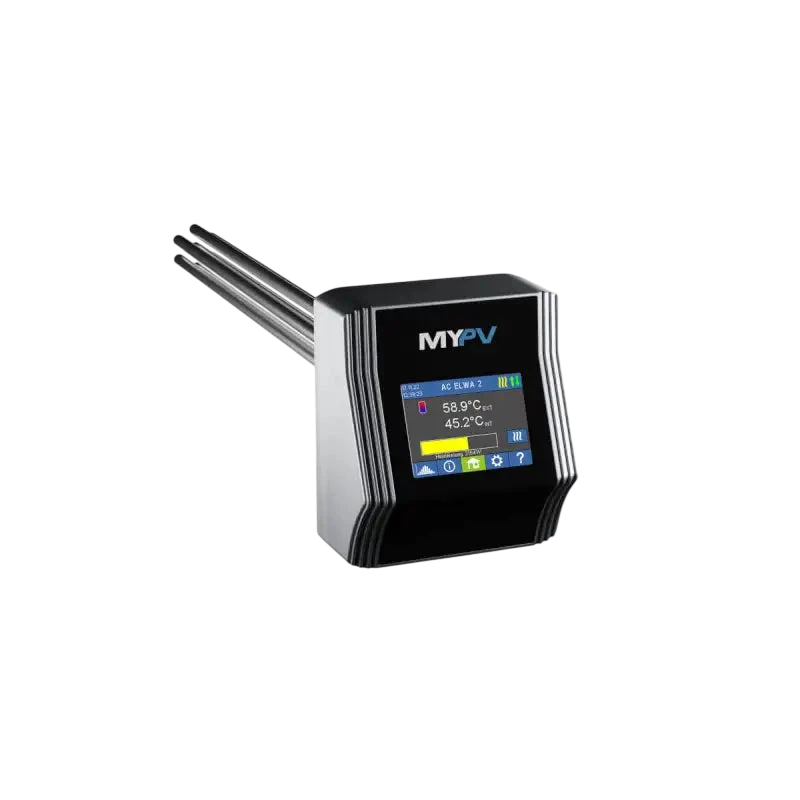

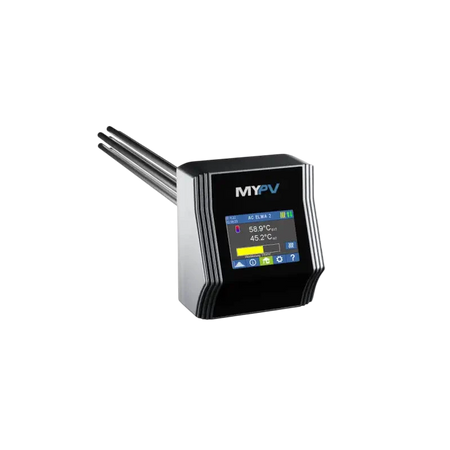

my-PV AC ELWA 2 - stufenloser Heizstab 3,5 kW
€891,31
inkl. 19 % MwSt. – Lieferung innerhalb Deutschlands
€749,00 netto
Dieser Artikel unterliegt dem regulären Mehrwertsteuersatz.
Lieferungen ins Ausland: Nettopreis zzgl. ggf. anfallender Steuern gemäß Lieferadresse. Die Berechnung erfolgt im Checkout.
zzgl. Versand: €19,90 innerhalb Deutschlands
Spare 1,5 % bei Zahlung per Banküberweisung
Erfahrungen mit PV Komplett
Auf unabhängigen Plattformen ansehen
Passt das zu deinem Vorhaben?
Passt gut für
- PV-Überschuss in Warmwasser: stufenlos von 0 bis 3,5 kW
- Warmwasser- und Pufferspeicher mit G-1½-Zoll-Anschluss
- Einbindung ins Energiemanagement über Modbus TCP, HTTP oder PWM
Weniger geeignet für
- Speicher ohne G-1½-Zoll-Anschluss oder ohne Platz für 460 mm Heizstablänge
- Mehr als 3,5 kW Heizleistung aus einem Gerät
Darauf achten
- Signalquelle für den Überschuss festlegen: my-PV WiFi Meter oder unterstütztes System
- 140 mm unbeheizte Zone beim Einbau berücksichtigen
- Betriebsdruck des Speichers höchstens 10 bar
Unsicher, ob es zu deiner Anlage passt? Kurz per WhatsApp fragen oder per E-Mail schreiben.
Produktvorteile
-
Stufenlose Wärmeleistung bis 3,5 kW:
Die AC ELWA 2 passt ihre Heizleistung kontinuierlich an die verfügbare Leistung an und kann dadurch auch wechselnde Überschüsse gezielt in Wärme umsetzen. -
Viele dokumentierte Schnittstellen:
Ethernet, WLAN, RS485, PWM-Eingang und potentialfreier Schaltausgang ermöglichen unterschiedliche Regel- und Integrationskonzepte. -
Zusätzlicher 16-A-Schaltausgang:
Neben dem integrierten 3,5-kW-Heizstab kann im dafür vorgesehenen Betriebsmodus eine weitere geeignete elektrische Wärmequelle geschaltet werden.
Beschreibung
Die my-PV AC ELWA 2 ist ein stufenlos geregeltes Warmwasserbereitungsgerät für Warmwasser- und Pufferspeicher. Die Heizleistung wird von 0 bis 3,5 kW geregelt; zusätzlich steht ein 16-A-Schaltausgang für eine weitere elektrische Wärmequelle zur Verfügung. Die AC ELWA 2 besitzt Ethernet, WLAN, RS485, PWM-Eingang und einen potentialfreien Schaltausgang.
Für die PV-Überschussregelung kann sie den my-PV WiFi Meter oder von my-PV unterstützte externe Signalquellen nutzen. Über die offene Ansteuerung sind außerdem dokumentierte Modbus-TCP-, HTTP- und PWM-Szenarien möglich. Die konkrete Signalquelle und Anlagenkompatibilität müssen zum eingesetzten Energiemanagementsystem passen.
Der Heizstab wird horizontal in einen Speicher mit G-1½-Zoll-Anschluss eingebaut. Für die Montage sind unter anderem 460 mm Heizstablänge, 140 mm unbeheizte Zone, maximal 10 bar Betriebsdruck und das zulässige Anzugsmoment von 50 Nm zu berücksichtigen.
Für die PV-Überschussregelung kann sie den my-PV WiFi Meter oder von my-PV unterstützte externe Signalquellen nutzen. Über die offene Ansteuerung sind außerdem dokumentierte Modbus-TCP-, HTTP- und PWM-Szenarien möglich. Die konkrete Signalquelle und Anlagenkompatibilität müssen zum eingesetzten Energiemanagementsystem passen.
Der Heizstab wird horizontal in einen Speicher mit G-1½-Zoll-Anschluss eingebaut. Für die Montage sind unter anderem 460 mm Heizstablänge, 140 mm unbeheizte Zone, maximal 10 bar Betriebsdruck und das zulässige Anzugsmoment von 50 Nm zu berücksichtigen.
⚙️ Technische Daten
Heizleistung: 0–3.500 W
Zusätzlicher Schaltausgang: 16 A
Absicherung: 13 A oder 16 A
Netzanschluss: 3-polige Klemme, 2,5 mm²; 230 V, 45–65 Hz
Wirkungsgrad: > 99,3 % bei Nennleistung
Standby-Verbrauch: < 1,5 W
Schnittstellen: Ethernet RJ45, WLAN, RS485, PWM-in, potentialfreier Schaltausgang
Externer Temperatursensor T2: 5 m
Schutzart: IP21
Abmessungen mit Heizstab: 580 × 133 × 117 mm
Heizstablänge: 460 mm ab Dichtfläche
Heizfreie Zone: 140 mm
Gewicht: 2 kg
Heizpatronenanschluss: G 1 ½ Zoll
Anzugsmoment: 50 Nm
Max. Betriebsdruck: 10 bar
Einbaulage: horizontal
Betriebstemperatur Gehäuse: 0–40 °C
my-PV Artikelnummer: 16-0150
Zusätzlicher Schaltausgang: 16 A
Absicherung: 13 A oder 16 A
Netzanschluss: 3-polige Klemme, 2,5 mm²; 230 V, 45–65 Hz
Wirkungsgrad: > 99,3 % bei Nennleistung
Standby-Verbrauch: < 1,5 W
Schnittstellen: Ethernet RJ45, WLAN, RS485, PWM-in, potentialfreier Schaltausgang
Externer Temperatursensor T2: 5 m
Schutzart: IP21
Abmessungen mit Heizstab: 580 × 133 × 117 mm
Heizstablänge: 460 mm ab Dichtfläche
Heizfreie Zone: 140 mm
Gewicht: 2 kg
Heizpatronenanschluss: G 1 ½ Zoll
Anzugsmoment: 50 Nm
Max. Betriebsdruck: 10 bar
Einbaulage: horizontal
Betriebstemperatur Gehäuse: 0–40 °C
my-PV Artikelnummer: 16-0150
📦 Lieferumfang
1 × Elektronikeinheit AC ELWA 2
1 × Heizstab mit 6-poligem Stecker, O-Ring-Dichtung und Temperatursensor T1
1 × Verbindungsrahmen mit Befestigungsschraube
1 × Zubehörbox mit Verdrehschutz-Schraube, 3-poligem Netzstecker mit Zugentlastung, 3-poligem AUX-Relaisstecker mit Zugentlastung, externem Temperatursensor T2 (5 m), 8-poligem Stecker, WLAN-Antenne, 120-Ohm-Widerstand, Bedienstift und Halter
1 × Montageanleitung
1 × Quickstart Guide
1 × Heizstab mit 6-poligem Stecker, O-Ring-Dichtung und Temperatursensor T1
1 × Verbindungsrahmen mit Befestigungsschraube
1 × Zubehörbox mit Verdrehschutz-Schraube, 3-poligem Netzstecker mit Zugentlastung, 3-poligem AUX-Relaisstecker mit Zugentlastung, externem Temperatursensor T2 (5 m), 8-poligem Stecker, WLAN-Antenne, 120-Ohm-Widerstand, Bedienstift und Halter
1 × Montageanleitung
1 × Quickstart Guide
🔒 Garantie
2 Jahre Herstellergarantie von my-PV.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
Maßgeblich sind die jeweils gültigen Garantiebedingungen des Herstellers.
🔌 Kompatibel mit
Für Warmwasser- und Pufferspeicher mit passendem G-1½-Zoll-Anschluss und ausreichendem Einbauraum. Zur Überschussregelung kann die AC ELWA 2 den my-PV WiFi Meter oder von my-PV unterstützte externe Signalquellen nutzen. Beim WiFi Meter über Modbus RTU gelten laut my-PV mindestens Seriennummer 230505XXXX und Firmware e0001301; die konkrete Systemintegration ist nach aktueller my-PV Freigabe zu prüfen.
Direkter Ansprechpartner
Persönlicher Kontakt bei Fragen oder Abstimmungen
Über 15 Jahre Erfahrung im PV-Bereich
Technik, Planung und praktische Umsetzung
Flexible Lieferoptionen
Lieferung innerhalb der EU – weltweit auf Anfrage
Netzwerk & Lösungen aus einer Hand
Unterstützung bei Planung, Umsetzung und Partnersuche
❓ Häufige Fragen zu diesem Produkt
Welche Leistung kann die AC ELWA 2 stufenlos nutzen?
Die Heizleistung wird von 0 bis 3.500 W stufenlos geregelt. Zusätzlich besitzt die AC ELWA 2 einen 16-A-Schaltausgang für eine weitere geeignete elektrische Wärmequelle.
Wie kann die AC ELWA 2 ihre Überschussinformation erhalten?
Möglich sind unter anderem der my-PV WiFi Meter, von my-PV unterstützte Systeme sowie dokumentierte offene Ansteuerungen über Netzwerk beziehungsweise PWM. Bei Modbus RTU mit dem my-PV WiFi Meter gelten die von my-PV genannten Seriennummer- und Firmwarevoraussetzungen.
Welche mechanischen Bedingungen muss der Speicher erfüllen?
Erforderlich sind unter anderem ein passender G-1½-Zoll-Anschluss, ausreichender Einbauraum für 460 mm Heizstablänge sowie die horizontale Einbaulage. Die unbeheizte Zone beträgt 140 mm ab Dichtfläche; der maximale Betriebsdruck ist mit 10 bar angegeben.
